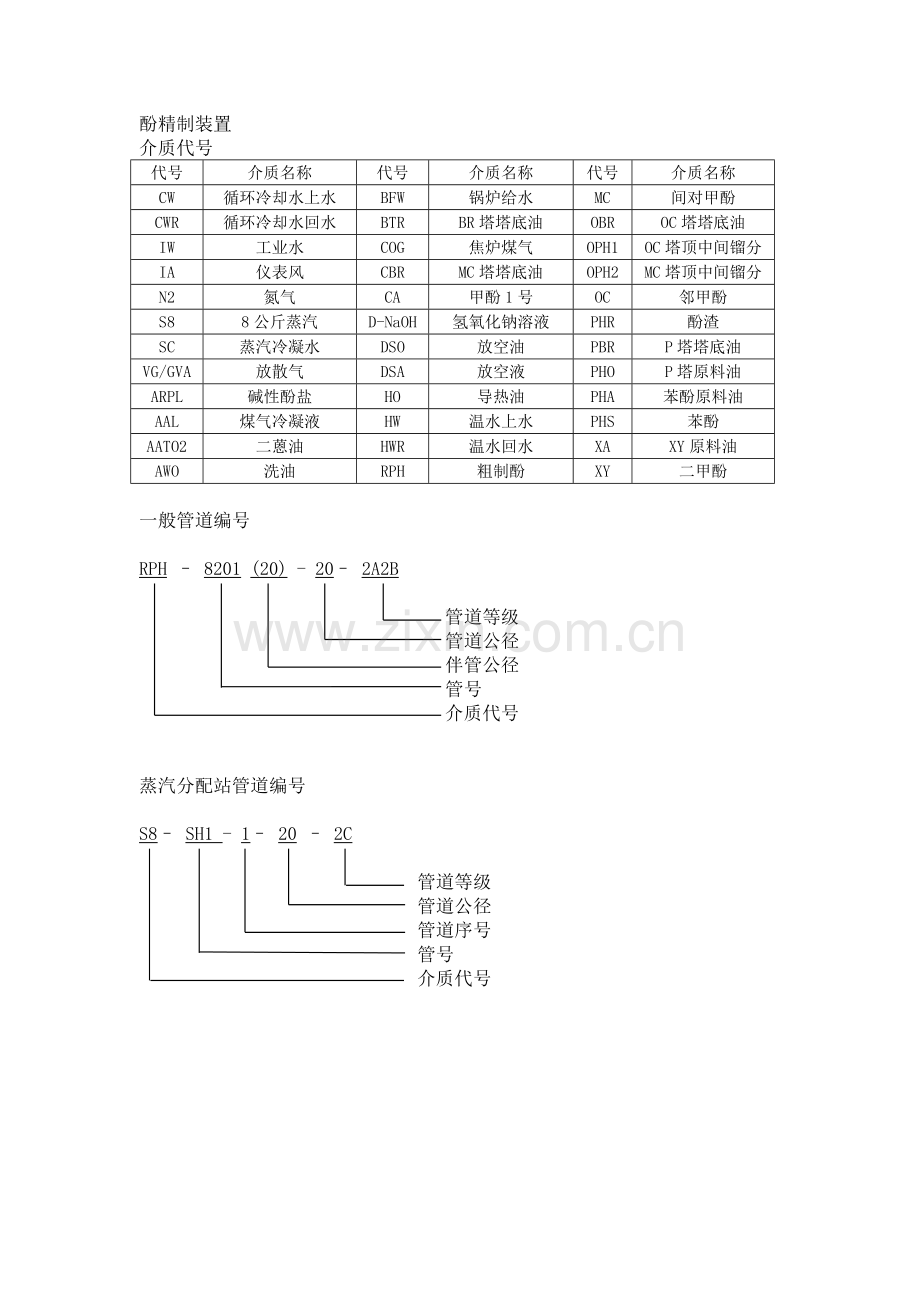

焦油蒸馏装置区介质代号代号介质名称代号介质名称代号介质名称 AO 蒽油 HQP 高品质沥青 PWW 工艺排水 AP A沥青 LO 轻油 QV 急冷排水 AW 氨水 MV 混合气 QVC 急冷排气冷凝液 BP B沥青 N91 91萘 RG 改质气 CBO 炭黑油 NaOH NaOH RO 改质油 CO 酚油 NAW 中和氨水 RSV 改质汽提排气 CRO 杂酚油 NFO 萘馏份油 SH 重质放空油 CT 粗焦油 NOI 萘中间油 SL 轻质放空油 DT 无水焦油 NRO 萘残油 SP 软沥青 DV 脱水塔顶气 NWFO 中性宽馏份油 SPC 冷软沥青 DVC 脱水塔顶冷凝液 PF 碎沥青 TN 工业萘 FG 燃料气 PG 成型沥青 VG 排放气 GSP 成型用沥青 PNO 纯萘油 WFO 宽馏份油 HO 重油 PV 预分馏气 WO 洗油 HPN 高纯萘 PW 地坑排水 DW 软水 BFW 锅炉水工艺管道编号举例 100 – SP – 02 0 – 01 –CN - ST 保温，伴随或夹套管道等级管道编号次单元号单元号介质代号公称直径设备编号举例 P – 61 0116 A 同一设备顺序号设备顺序号工段编号：67-焦油槽区装置设备代号：P-泵；T,D-储槽；E-换热器酚精制装置介质代号代号介质名称代号介质名称代号介质名称 CW 循环冷却水上水 BFW 锅炉给水 MC 间对甲酚 CWR 循环冷却水回水 BTR BR塔塔底油 OBR OC塔塔底油 IW 工业水 COG 焦炉煤气 OPH1 OC塔顶中间镏分 IA 仪表风 CBR MC塔塔底油 OPH2 MC塔顶中间镏分 N2 氮气 CA 甲酚1号 OC 邻甲酚 S8 8公斤蒸汽 D-NaOH 氢氧化钠溶液 PHR 酚渣 SC 蒸汽冷凝水 DSO 放空油 PBR P塔塔底油 VG/GVA 放散气 DSA 放空液 PHO P塔原料油 ARPL 碱性酚盐 HO 导热油 PHA 苯酚原料油 AAL 煤气冷凝液 HW 温水上水 PHS 苯酚 AATO2 二蒽油 HWR 温水回水 XA XY原料油 AWO 洗油 RPH 粗制酚 XY 二甲酚一般管道编号 RPH – 8201 (20) - 20– 2A2B 管道等级管道公径伴管公径管号介质代号蒸汽分配站管道编号 S8– SH1 - 1– 20 – 2C 管道等级管道公径管道序号管号介质代号脱酚装置介质代号代号介质名称代号介质名称代号介质名称 ALO 轻油 DSO 放空油 RPL 酚盐 ACO 酚油 DSA 放空液 CSS NaOH(10%) AMO 萘油 VG 放散气 IA 仪表用压缩空气 BLO 脱酚轻油 S4 低压蒸汽 CW 循环冷却上水 BCO 脱酚酚油 SC4 冷凝水 CWR 循环冷却回水 BMO 脱酚萘油 IW 工业新水 WW 排水 N2 氮气工艺管道编号说明： BMO – 6314 - 50 (20) - 2 A2B (1) (2) (3) (4) (5)（6）（1）介质代号，见介质代号表。（2）管号（3）管道公称直径（4）伴随管直径（5）压力管道等级：1-GC1级，2-GC2级，3-GC3级（6）流体分类：A1、A2、B、C、D。设备编号说明 P – 63 01 A 同一设备顺序号设备顺序号工段编号：63-脱酚装置设备代号：P-泵；T -槽子；K- 塔； E-换热器，M-操作台； X-混合喷射器、液面调节器。酚盐分解装置介质代号代号介质名称代号介质名称代号介质名称 RPH 粗酚 GVA 放散气 CNC 硫酸钠溶液 PPL 净酚钠 S4 0.4Mpa低压蒸汽 IA 压缩空气 RPL 中性酚钠 S4C 蒸汽冷凝水 N2 氮气 DSO 放空油 IW 工业水 OCNW 分离油 DSA 放空液 WC 循环水供水 WW 分离水 GL 管中心标高 WCR 循环水回水 MWO 蒸吹油 BG 管底标高 CSS 碱液 ARPL 中性酚盐 WWR 排污水 CSA 硫酸管道编号 RPH – 8201-80/125 (20)– 2A2B 管道等级伴管管径套管管径公称直径管道编号介质代号萘精制介质代号代号介质名称代号介质名称代号介质名称 S4 0.4MPa蒸汽 HPN 高纯萘 BFW 锅炉水 S16 1.6MPa蒸汽 NOI 萘中间油 DW 除盐水 SC4 0.4MPa蒸汽凝结水 NRO 萘残油 PW 地坑排水 SC16 1.6MPa蒸汽凝结水 IA 仪表空气 PA 压缩空气 N91 91萘 N2 氮气 GW 乙二醇水 TN 工业萘 CW 循环给水 SL 轻质放空油 PN 纯萘 CWR 循环回水 PNO 纯萘油 IW 工业水工艺管道编号举例 80 – GW – 550– 07 –CJ - HI 保温、伴热管道等级管号单元号介质代号，见表管道公称直径设备编号举例 P – 85 55 02 A 设备顺序号单元代号工段代号设备代号：P-泵；T,B-储槽；E-换热器; W-空冷器；Z-结晶器沥青成型区介质代号代号介质名称代号介质名称代号介质名称 SPC、 GSP 成型用沥青 SC16 1.6MPa蒸汽凝结水 IW 工业水 SH 重油 ST 调节蒸汽（混合） BFW 锅炉水 VG 工艺放空 IA 仪表空气 PW 地坑排水 S4 0.4MPa蒸汽 N2 氮气 PWW 成型池池水 S16 1.6MPa蒸汽 CW 循环给水 DW 除盐水 SC4 0.4MPa蒸汽凝结水 CWR 循环回水 PA 压缩空气工艺管道编号举例 80 – GSP – 300– 01 –CW - J 保温、伴热管道等级管号单元代号：沥青成型装置介质代号，见表管道公称直径设备编号举例 P – 83 3 2 02 A 设备顺序号子单元代号单元代号：沥青成型装置工段代号设备代号：P-泵；T -储；E-换热器; F-过滤器；Z-成型机沥青改质介质代号代号介质名称代号介质名称代号介质名称 SP 原料沥青 SH 重油 NG 天然气 AP、BP 高温沥青 S16 1.6MPa蒸汽 DW 除盐水 HQP 改质沥青 BFW 锅炉水 TF 导热油 RO 改质油 RG 沥青闪蒸汽 RSV 沥青闪蒸气 S0 0.1MPa蒸汽 FG 烟气管道 PWW 工艺废水 WO 洗油 N2 氮气 IA 仪表空气 VG 工艺放空废气 CW 循环给水 SC4 0.4 MPa蒸汽冷凝水 S4 0.4 MPa蒸汽 CWR 循环回水 SC16 1.6MPa蒸汽 SPC、GSP 冷却沥青 IW 工业给水 SH 重油 S16 1.6MPa蒸汽工艺管道编号举例 80 – GSP – 700– 86 –CW - J 保温类型：夹套管道等级管号单元号介质代号，见表管道公称直径设备编号举例 P – 83 70 11 A 设备顺序号单元代号：70-沥青槽工段代号设备代号：P-泵；T -储槽
