专升本电工学仿真模拟3.doc

电工原理试题
一、填空题(每空1.5分，共24分)
1.图1-1中A点的电位VA=_______。
2.图1-2的最简等效图为：_______。
3.叠加定理可以用在线性电路中的电压、电流，但不能用在_______的计算。
4.理想电压源与理想电流源_______进行相互变换。
5.网孔法中的互电阻如为负值，则相关的两个网孔电流的方向_______。
6.图1-6中，如角频率ω=，则输入阻抗Z=_______。
7.图1-7中，电流表的读数A1=A2=A3=10A，则电流表A的读数=_______。

8.图1-8中RLC串联电路的品质因素Q=200,=1 20°mV，则电路谐振时电感电压的大小L=_______。
9.图1-9电路中的电压U=_______
10.三相电路中，Y型联接对称负载的线电压大小是相电压大小的______倍。
11.非正弦电流i=10+8sint+6sin(2t+)+4sin(3t+) (A)流过一个1欧姆电阻，那么在电阻上消耗的平均功率等于_______瓦。
12.一个电阻电感串联电路基波阻抗Z1=10+j10Ω，则它的二次谐波阻抗Z2=______Ω。
13.在切断电感中的电流时，必须使电感电流形成一条通路，其中电阻越小，能量释放出来的速度就越_______，从而减小危险。
14.一个电容器电容为10μF，加电压为10V时，电容器储存的电场能为_______。
15.将电路与磁路对比，可认为电流对应于磁通量，电动势对应于磁动势，电阻对应于_______。
16.在RLC串联电路的零输入响应中，振荡衰减发生的条件为_______。

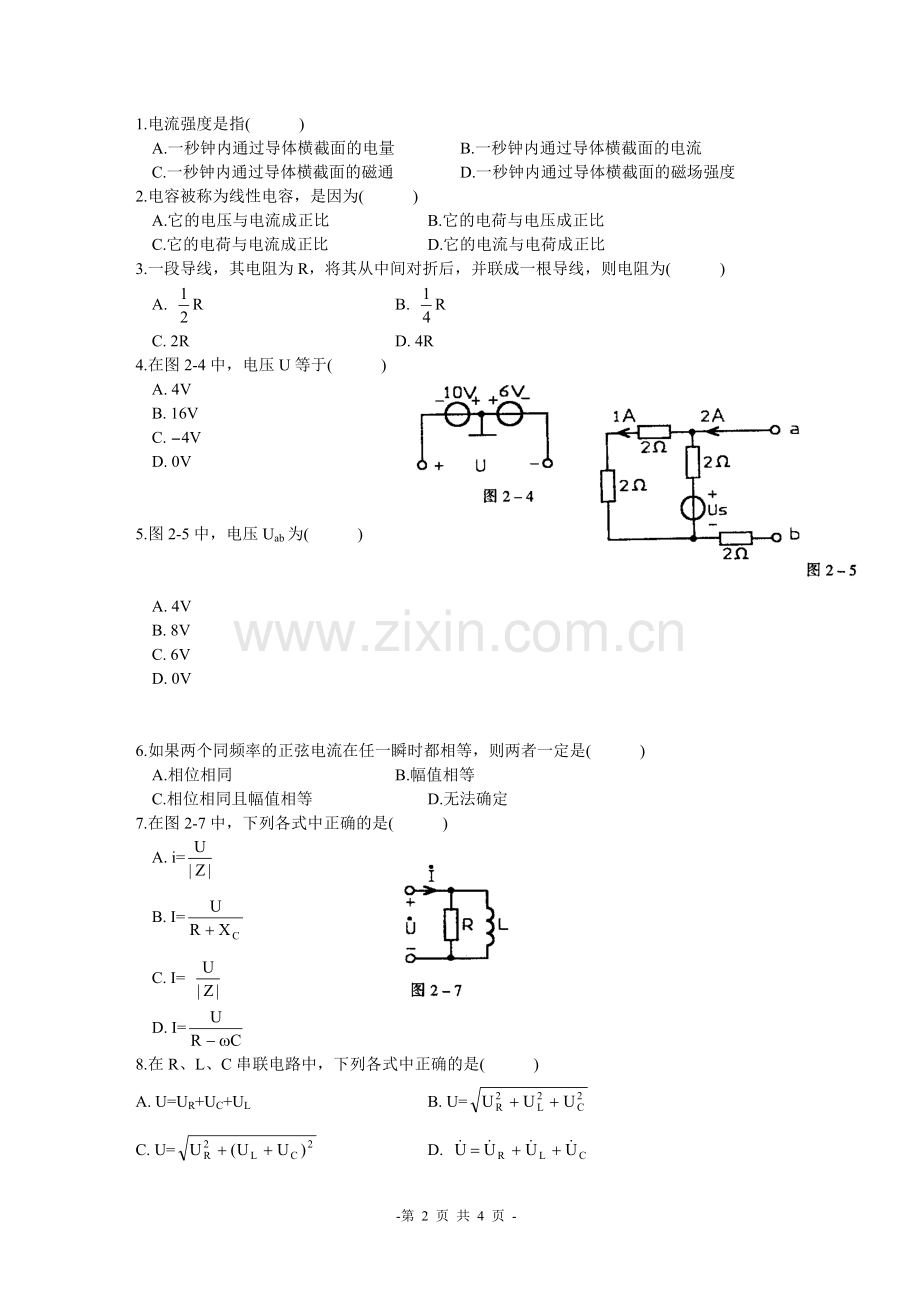

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1.5分，共21分)
1.电流强度是指( )
A.一秒钟内通过导体横截面的电量 B.一秒钟内通过导体横截面的电流
C.一秒钟内通过导体横截面的磁通 D.一秒钟内通过导体横截面的磁场强度
2.电容被称为线性电容，是因为( )
A.它的电压与电流成正比 B.它的电荷与电压成正比
C.它的电荷与电流成正比 D.它的电流与电荷成正比
3.一段导线，其电阻为R，将其从中间对折后，并联成一根导线，则电阻为( )
A. R B. R
C. 2R D. 4R
4.在图2-4中，电压U等于( )
A. 4V
B. 16V
C. -4V
D. 0V

5.图2-5中，电压Uab为( )

A. 4V
B. 8V
C. 6V
D. 0V

6.如果两个同频率的正弦电流在任一瞬时都相等，则两者一定是( )
A.相位相同 B.幅值相等
C.相位相同且幅值相等 D.无法确定
7.在图2-7中，下列各式中正确的是( )
A. i=
B. I=
C. I=
D. I=
8.在R、L、C串联电路中，下列各式中正确的是( )
A. U=UR+UC+UL B. U=
C. U= D.
9.某三相对称负载，其每相阻抗为10Ω，负载联成星形，接于线电压为380V的三相电路中，则线电流为( )
A. 22A B. 22A
C. 38A D. 38A
10.在相同的电源线电压作用下，同一负载作三角形联接时的有功功率是作星形联接时的有功功率的( )
A. 2倍 B. 倍
C. 3倍 D. 倍
11.对非正弦周期电流电路进行分析时，对不同谐波的阻抗( )
A.不同 B.相同
C.模相同 D.上述说法都错

12.一个非正弦周期电流i(t)=20+10sin(2πt+)A，流过一个1Ω电阻，由0到秒的时间内的平均功率P1和由秒到秒时间内的平均功率P2进行比较大小关系，则( )
A. P1>P2 B. P1<P2
C. P1=P2 D.无法确定
13.图2-13中，电容器由电源US通过R1充电，然后换路后向R2放电，如R1<R2，则( )

A.充电快于放电
B.充电慢于放电
C.两过程快慢相同
D.无法比较

14.如图2-15所示，a、b两个自由磁针静止时磁极的指向是( )

A.N极都指向右
B.N极都指向左
C.a的N极向左，b的N极向右
D.a的N极向右，b的N极向左

三、计算题(共55分)
1.电容各为C1=0.25μF，C2=0.5μF的两个电容器的耐压同为250V，若将它们串联起来用，求出总的耐压值。(6分)
2.试求图3-2电路中受控源的功率(7分)
3.求图3-3电路中的受控电流源产生的功率。(8分)
4.将图3-4化简成最简形式。(7分)
5.图3-5电路中R=20kΩ，C=5000pF，求当电压频率f为多少时，与同相。(7分)

6.某网络的输入阻抗Z=20 60°Ω，外施电压=100 -30°V，求网络消耗的有功功率。(6分)
7.某三相电动机的绕组接成△，接在线电压为380V的三相电路中，cos相=0.8，电动机消耗的功率为12kW。
求相电流。(5分)
8.在图3-8中，开关S闭合前电路处于稳态，求当S闭合以后的UC(t)和iL(t)。(9分)
