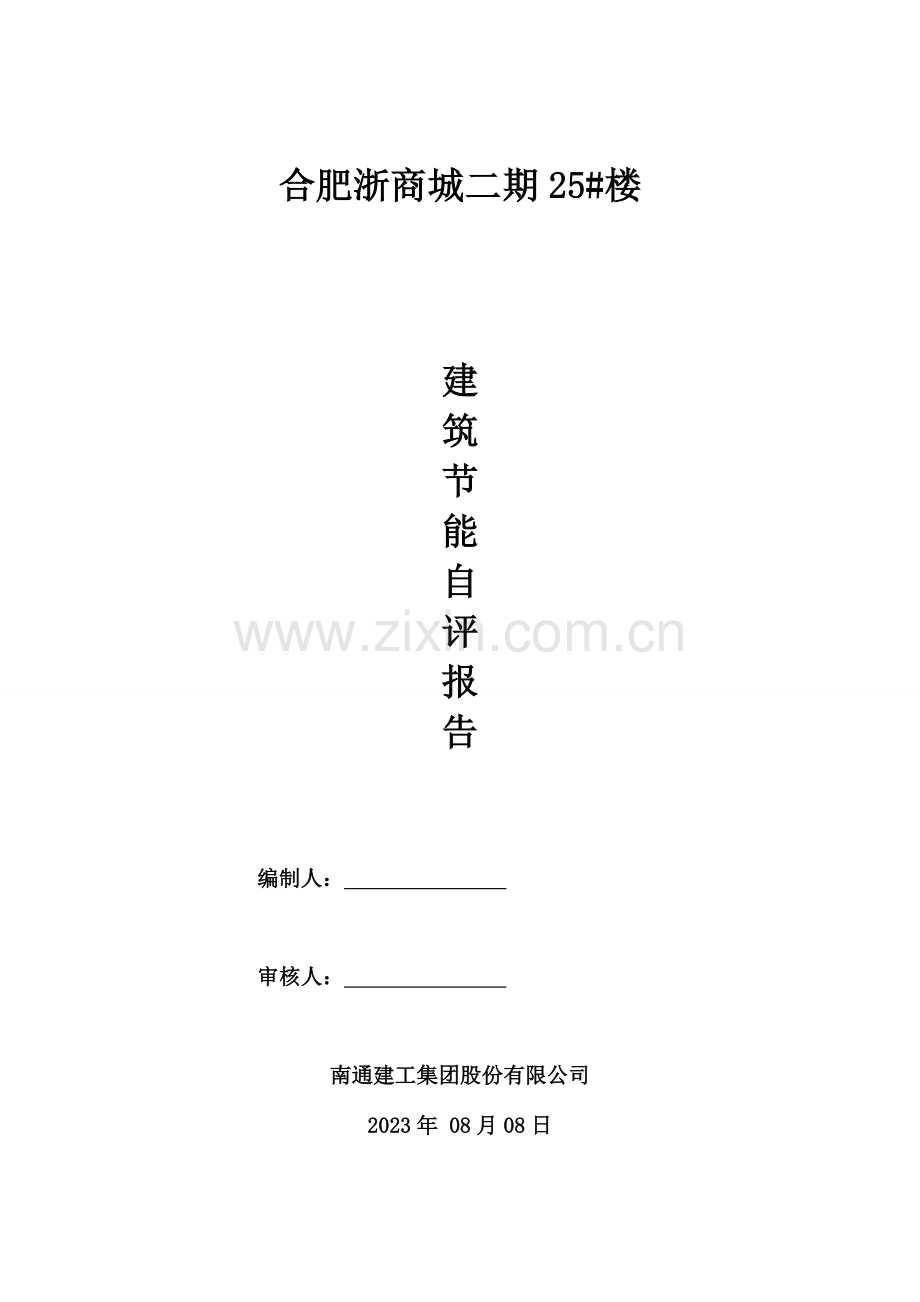

合肥浙商城二期25#楼

建
筑
节
能
自
评
报
告

编制人：

审核人：

南通建工集团股份有限公司
2023年 08月08日

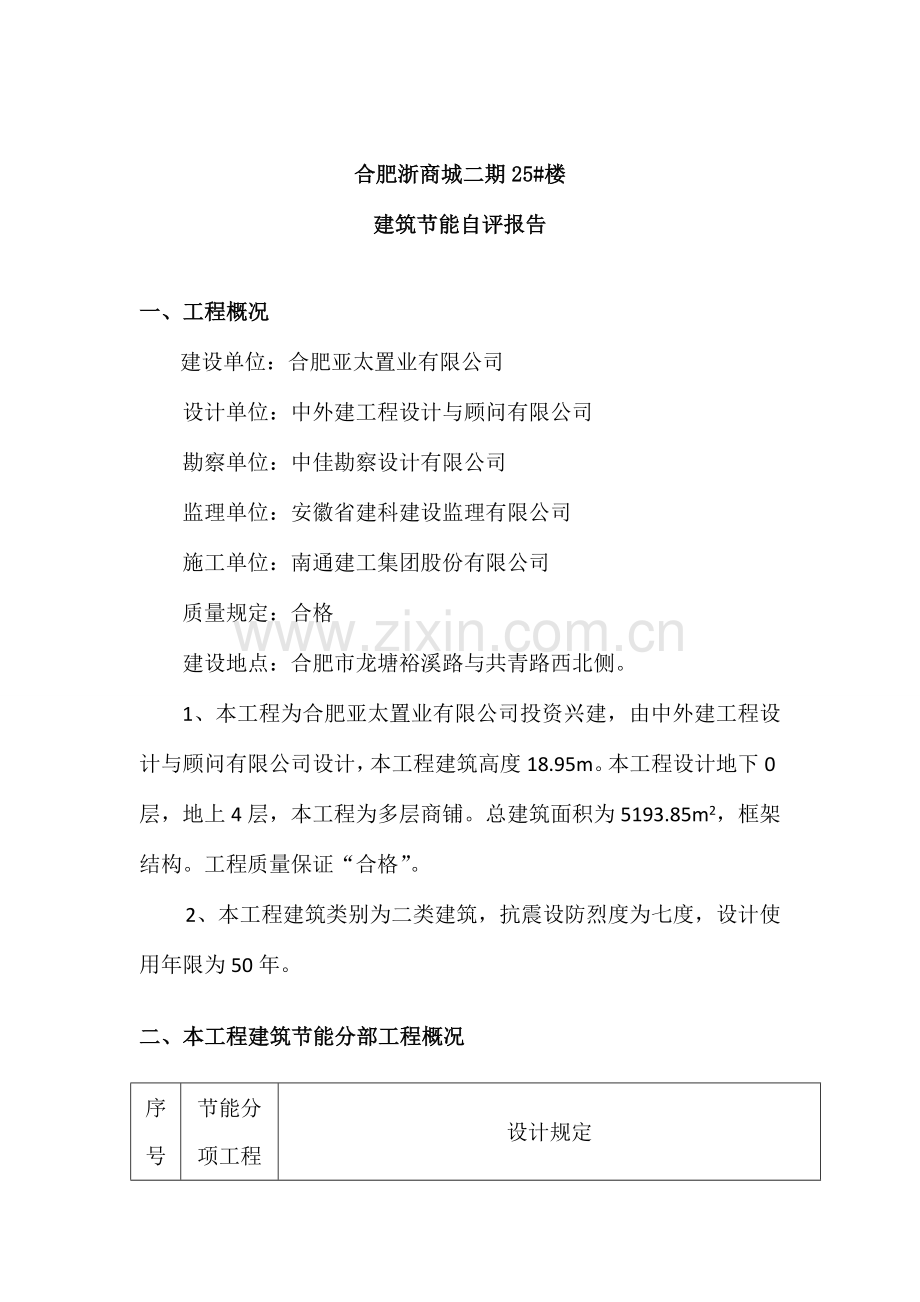

合肥浙商城二期25#楼
建筑节能自评报告

一、工程概况
建设单位：合肥亚太置业有限公司
设计单位：中外建工程设计与顾问有限公司
勘察单位：中佳勘察设计有限公司
监理单位：安徽省建科建设监理有限公司
施工单位：南通建工集团股份有限公司
质量规定：合格
建设地点：合肥市龙塘裕溪路与共青路西北侧。
1、本工程为合肥亚太置业有限公司投资兴建，由中外建工程设计与顾问有限公司设计，本工程建筑高度18.95m。本工程设计地下0层，地上4层，本工程为多层商铺。总建筑面积为5193.85m2，框架结构。工程质量保证“合格”。
2、本工程建筑类别为二类建筑，抗震设防烈度为七度，设计使用年限为50年。
二、本工程建筑节能分部工程概况
序号
节能分项工程
设计规定
1
墙体保温节能分项工程
30mm厚的IDP保饰贴无机保温板墙体保温系统 ，导热系数为0.050w/（m.k）：密度为200Kg/m3；阻燃性能等级A级
2
门窗节能分项工程
窗为断热铝合金中空低辐射玻璃窗6+12A+6低辐射、遮阳型，传热系数3，遮阳系数0.50，气密性等级不低于6级。
3
屋面节能分项工程
50mm厚的挤塑聚苯板，导热系数为0.030w/（m.k）：压缩强度200KPa；
4
配电与照明节能分项工程
符合GB50411-2023《建筑节能工程施工质量验收规范和《建筑电气工程施工质量验收规范》GB50303的有关规定
三、施工情况
1、墙体保温建筑节能分项工程：
本工程外墙采用30mm厚的IDP保饰贴无机保温板墙体保温系统 ，导热系数为0.050w/（m.k）：密度为200Kg/m3；阻燃性能等级A级，符合节能规定。所用材料均经监理单位人员抽样送检测中心实验结果均合格，相关功能性检查经检测合格。
2、门窗节能分项工程：
本工程外窗面积约7000㎡，所有铝合金门窗均采用“安徽生信”隔热型材加工制作，玻璃采用”合肥泰佳”品牌。本工程所有外门窗气密性等级6级，抗风压性等级4级，水密性等级3级。外门窗气密性应满足〈〈建筑外窗气密性分级及检测方法〉〉GB/T7107-2023的规定，外门窗抗风压性应满足〈〈建筑外窗抗风压性能分级及检测方法〉〉GB/T7106-2023的规定，外门窗水密性应满足〈〈建筑外窗水密性能分级及检测方法〉〉GB/T7108-2023的规定。外门窗做法；门窗为隔 热铝合金低辐射中空玻璃窗6+12A+6，传热系数4级，遮阳系数0.50， 门窗由专业厂家生产提供。所有复试均经监理单位人员抽样送检测中心检测，外窗七性实验和保温节能实验结果均符合规定。
3、屋面建筑节能分项工程：
本工程屋面面积2200㎡，屋面节能分项工程施工采用50mm厚的挤塑聚苯板施工，屋面总体施工工序为：基层解决→涂膜防水施工→保温层施工→找坡层施工→找平层施工→保护层施工。
屋面挤塑聚苯板密度、含水率、导热系数等技术性能都符合相关规定，吸水率不大于2%。所用材料均有出厂检查报告、质保单资料齐全；检测结果和性能实验结果均符合规定。
4、配电与照明建筑节能分项工程：
本工程配电与照明节能分项工程施工符合《配电与照明节能分项工程施工质量验收规范》GB50411-2023，工程所用电线符合《电线电缆电性能实验方法导体直流电阻实验》GB/T3048.4-2023，电线电缆每千米在20度下最大电阻值均小于技术规定，线芯截面积均大于标准截面积，本分项工程各计量点设立无功率补偿装置。
四、工程质量控制资料核查情况：
1、各检查批、分项、子分部验收均合格,验收记录资料完整,内容及签认对的齐全。
2、所有原材料按规范见证取样、送检 。
墙体节能：外墙外保温系统原材料合格证及出厂检查报告、复试报告各20份.
门窗节能：铝合金型材合格证及出厂检查报告各1份，填缝剂、密封胶合格证及出厂报告各1份，中性密封胶合格证及复试报告各1份，玻璃、中空玻璃合格证及出厂报报告各1份。
屋面节能：屋面挤塑聚苯板合格证及出厂检查报告、复试报告各1份。
配电与照明节能：电线、电缆合格证及出厂检查报告、复试报告各1份。
产品或项目
总检
批次
见证取样、送检
不合格
批次
见证取送
检样率
备注
应检批次
检查批次
外墙保温系统锚栓拉拔
1
1
1
无
100%

铝合金型材性能检测
1
1
1
无
100%

中空玻璃四性实验
1
1
1
无
100%

挤塑聚苯板
1
1
1
无
100%

五、见证取样和送检结果情况：
六、隐蔽工程验收记录
分项工程名称
份数
验收结论
备注
墙体节能分项
10
验收合格
界面剂、无机保温板、锚钉、网格布、抗裂砂浆
门窗节能分项
1
验收合格
铝合金门窗框安装、玻璃安装
屋面节能分项
14
验收合格
屋面保温层
配电与照明节能分项
2
验收合格
电线电缆、照明灯具按照
以上隐蔽工程验收记录均在施工过程中按规定进行隐蔽验收，符合设计规定及有关规范规定，并做好隐蔽验收记录。
七、节能专项工程分部分项工程质量验收情况
分部工程
分项工程
检查批数量
验收结论
备注
建筑节能分部
墙体节能分项
10
验收合格

门窗节能分项
1
验收合格

屋面节能分项
1
验收合格

配电与照明节能分项
2
验收合格

七、涉及安全及使用功能测试结果
墙体节能外墙保温系统现场取样检测报告1份，门窗节能铝合金窗现场气密性性能检测报告1份，屋面节能保温性能检测报告1份，以上检测均符合相关规范及设计规定，检测合格。
综上所述，该节能工程已按设计文献、《建筑基节能工程施工质量验收规范》（GB50411-2023）、《建筑工程施工质量验收统一标准》（GB50300-2023）及建筑工程施工强制性条文规定完毕施工。施工单位自检查收，无违反“强制性条文”等现象，质量控制资料核查完整；工程安全和功能检查资料核查及重要功能抽查记录结果符合规定；工程观感质量“一般”；本工程节能工程自评为合格。
