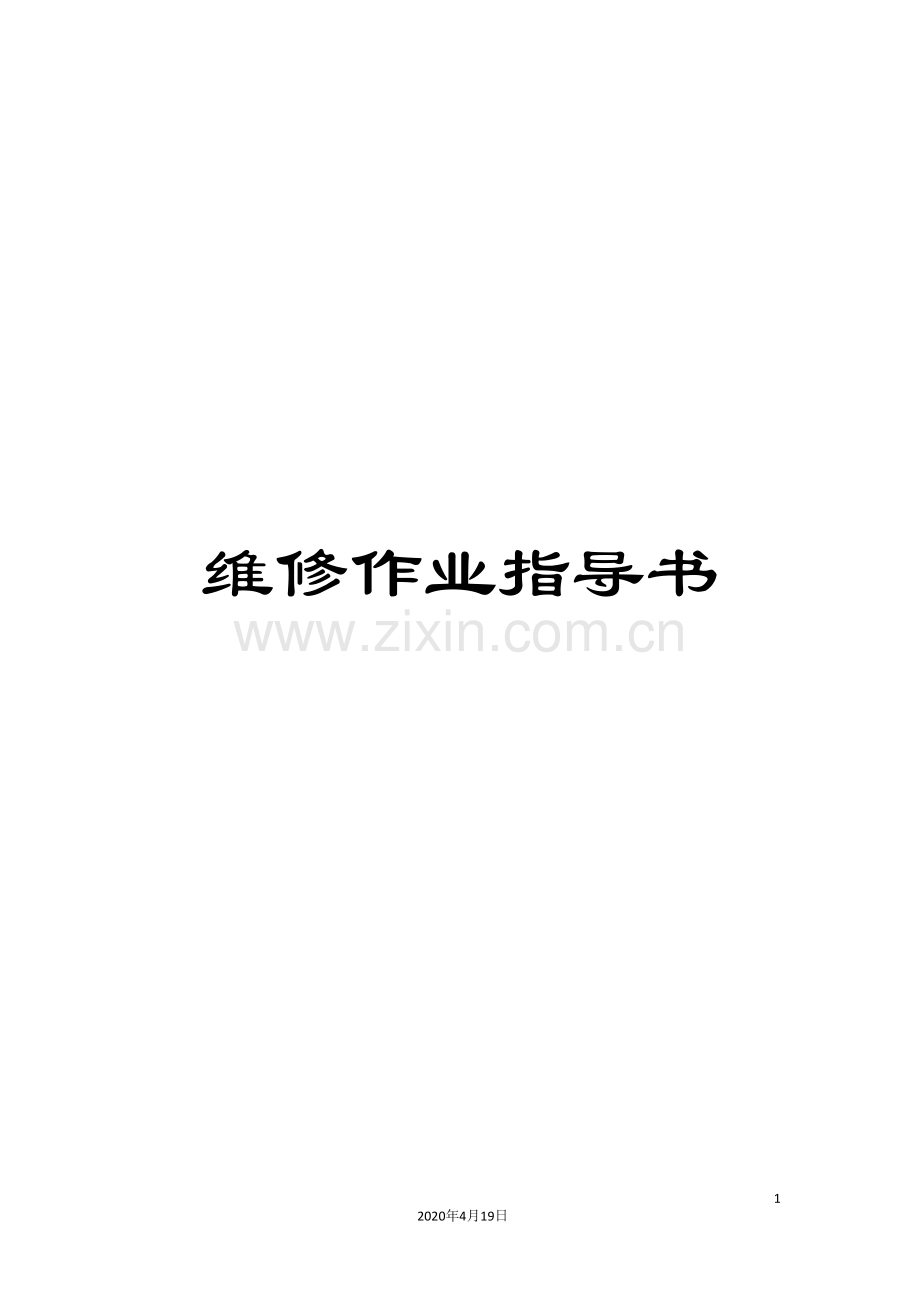

维修作业指导书范文.doc

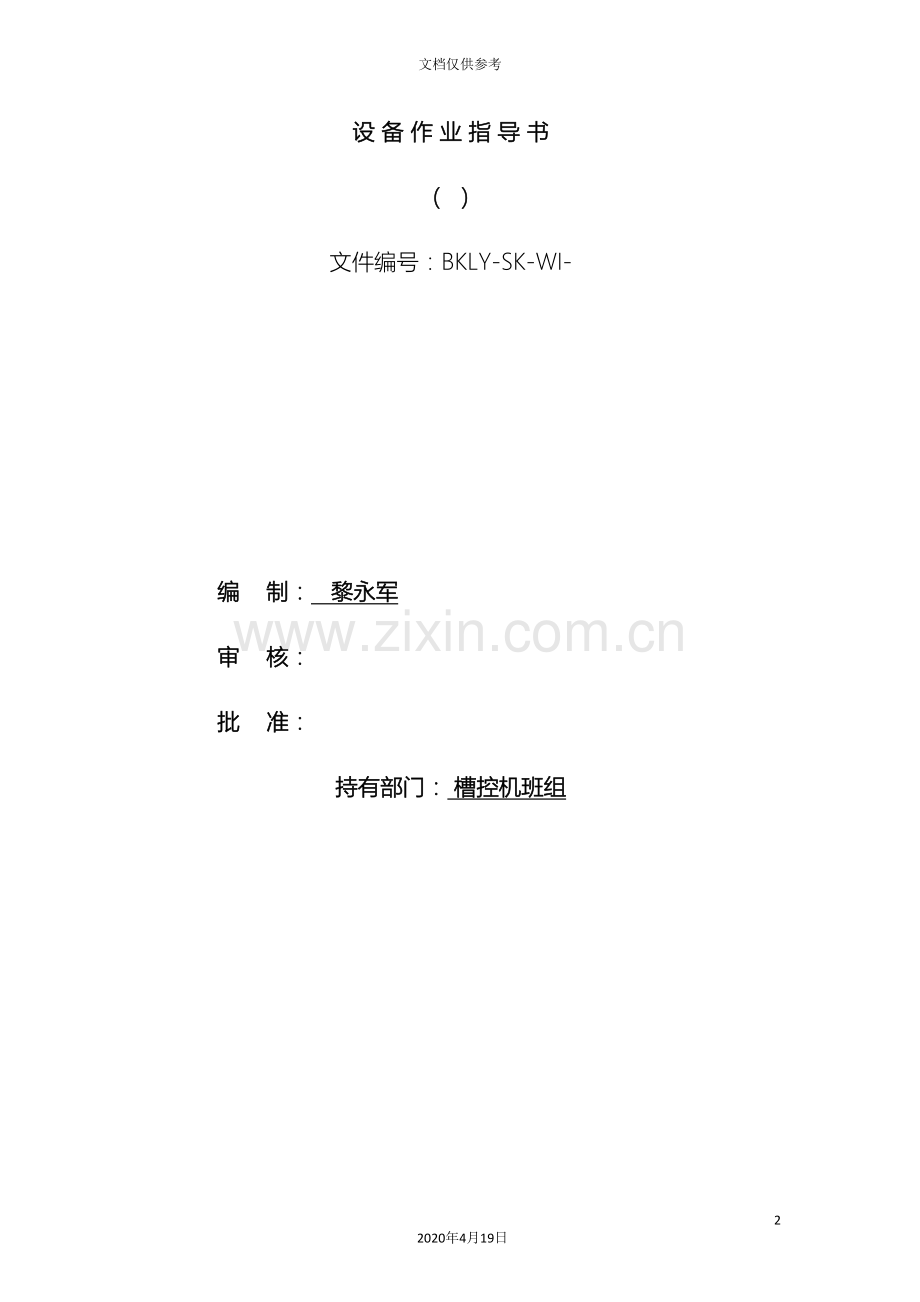

维修作业指导书342020年4月19日文档仅供参考设 备 作 业 指 导 书（ ）文件编号：BKLY-SK-WI-编 制： 黎永军 审 核： 批 准： 持有部门： 槽控机班组 目 录第一章 清灰维护2第一项 槽控机箱体2第二项 现场光纤箱体3第三项 现场槽控机电源柜5第二章 槽压测量校对6第一项 现场槽控机槽压6第三章 紧固维护8第一项 槽控机8第二项 现场电源柜9第三项 槽上部11第四项 槽压采集回路12第四章 测试调试14第一项 语音广播14第二项 效应灯15第五章 日常巡检17第一项 槽控机17第二项 槽上部18第一章 清灰维护第一项 槽控机箱体1 箱体内外除尘清除槽控机的灰尘1.1 维护工具吹风机一台，毛刷两把，棉布手套两双，门柜钥匙一把。1.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用钥匙打开箱体左右柜门。3、 将风机插头插入右箱体内检修电源插座。4、 打开风机，检查风管内是否有水或者其它导电杂物。5、 用手试吹出的风无异常后，调节风力进行吹灰。6、 吹灰时保持与被吹板件大于0.5米的安全距离。7、 电缆及门缝处吹不走的灰尘用毛刷清扫。8、 再用风机吹走刷下的灰尘，连续重复直至无灰尘。9、 检查是否有漏掉的地方，再次重复以上5、6、7项操作10、 关闭风机，拔出风机电源插头。11、 检查各通讯板块信号闪烁正常，关闭并锁上柜门。12、 将所有工具收好，现场清扫干净。13、 维护完成汇报班长及调度。1.3 完成标准箱体清洁无灰尘，板件器无灰尘，箱底无铁屑、灰尘等。1.4 安全注意事项1、 清灰时不要有手碰触到线头裸露部分。2、 在清洁时应注意避免碰到各功能板，以免使其发生短路。3、 清灰时戴好防尘口罩，戴好手套。4、 清洁时注意保持与电解槽的安全距离。5、 适当休息，备足饮用水，预防中暑。6、 清洁时必须两人以上工作，一人作为监护。1.5 维护记录项目负责人填写维修日志。第二项 现场光纤箱体2 光纤箱内外除尘清除现场通讯光纤箱的灰尘2.1 维护工具吹风机一台，毛刷两把，棉布手套两双，电源插板一个，门柜钥匙一把。2.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用钥匙打开就近槽控机右箱体。3、 将电源排插插头入右箱体内检修电源插座。4、 将风机插头插入电源排插插座。5、 用钥匙打开光纤箱柜门。6、 打开风机，检查风管内是否有水或者其它导电杂物。7、 用手试吹出的风无异常后，调节风力进行吹灰。8、 吹灰时保持与被吹元件大于0.5米的安全距离。9、 箱底及门缝处吹不走的灰尘用毛刷清扫。10、 再用风机吹走刷下的灰尘，连续重复直至无灰尘。11、 关闭风机，拔出风机电源插头。12、 检查光收发器信号闪烁正常，关闭并锁上光纤箱柜门。13、 拔出插排插头，检查关闭并锁上槽控机柜门。14、 将所有工具收好，现场清扫干净。15、 维护完成汇报班长及调度。2.3 完成标准箱体清洁无灰尘，板件器无灰尘，箱底无铁屑、灰尘等。2.4 安全注意事项1、 上下操作平台要注意安全，当心滑倒。2、 清灰时不要有手碰触到线头裸露部分。3、 在清洁时应注意避免碰到各功能板，以免使其发生短路。4、 清灰时戴好防尘口罩，戴好手套。5、 清洁时注意保持与电解槽的安全距离。6、 适当休息，备足饮用水，预防中暑。7、 清洁时必须两人以上工作，一人作为监护。2.5 维护记录项目负责人填写维修日志。第三项 现场槽控机电源柜3 光纤箱内外除尘清除现场槽控机电源柜的灰尘3.1 维护工具吹风机一台，毛刷两把，棉布手套两双，电源插板一个，门柜钥匙一把。3.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用钥匙打开就近槽控机右箱体。3、 将电源排插插头入右箱体内检修电源插座。4、 将风机插头插入电源排插插座。5、 用钥匙打开电源柜门。6、 打开风机，检查风管内是否有水或者其它导电杂物。7、 用手试吹出的风无异常后，调节风力进行吹灰。8、 吹灰时保持与被吹元件大于0.5米的安全距离。9、 箱底及门缝处吹不走的灰尘用毛刷清扫。10、 再用风机吹走刷下的灰尘，连续重复直至无灰尘。11、 关闭风机，拔出风机电源插头。12、 检查电源输入输出正常，关闭并锁上电源柜门。13、 打开母线上断路器箱门。14、 打开风机，根据5、6、7、8、9对断路器清灰。15、 关闭风机，检查关闭并锁上断路器箱门。16、 拔出插排插头，检查关闭并锁上槽控机柜门。17、 将所有工具收好，现场清扫干净。18、 维护完成汇报班长及调度。3.3 完成标准电源柜内无灰尘，各元件无灰尘，断路器箱、线头无灰尘等。3.4 安全注意事项1、 戴好防尘口罩，戴好手套。2、 不要有手碰触到线头裸露部分。3、 应注意避免碰到箱下部各空开，避免使槽控断电。4、 注意观察各保护装置，注意听语音广播。5、 注意保持与电解槽的安全距离。6、 横跨母线清扫断路器注意脚踩实踩稳。7、 适当休息，备足饮用水，预防中暑。8、 必须两人以上工作，一人作为监护。3.5 维护记录项目负责人填写维修日志。第二章 槽压测量校对第一项 现场槽控机槽压1 槽控机输入槽压现场槽控机输入槽压与（数字表显示、逻辑显示）校对1.1 工具数字万用表一台，棉布手套两双，门柜钥匙一把，小一字螺丝刀一把，大十字螺丝刀一把，记录薄，铅笔一支。1.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用钥匙打开待测槽控机左箱体。3、 打开万用表，档位调至直流（DC）档。4、 将万用变红表笔接到槽压线V+、黑表笔接到V-进行测量。5、 测量时一人测量另一人作记录。6、 读数时读取万用表、数字槽压表、逻辑显示数的同一时 刻读数。7、 测量显示逻辑与万用表差距正负小于10mv为正常。8、 若测量显示与逻辑显示差距大于10mv，则按安规更换VFC模块。9、 更换后按3、4、5、6进行操作，直至读数正常。10、 关闭万用表，关闭并锁上槽控机柜门。11、 观察槽控机运行情况：打壳、下料正常等方可离开。12、 将所有工具收好，现场清扫干净。13、 测量完成汇报班长及调度。1.3 完成标准数字槽压表、万用表、逻辑显示槽压一致，槽控机运行正常。1.4 安全注意事项1、 戴好防尘口罩，戴好手套。2、 不要有手碰触到线头裸露部分。3、 正确使用万用表，看清档位量程。4、 注意观察槽控机运行情况，注意听语音广播。5、 注意保持与电解槽的安全距离。6、 空间狭窄当心撞伤。7、 槽控机有换极、出铝、抬母线等工艺操作时禁止测量。8、 适当休息，备足饮用水，预防中暑。9、 必须两人以上工作，一人作为监护。1.5 记录项目负责人填写维修日志。 第三章 紧固维护第一项 槽控机1 槽控机箱内槽控机的各接线端子，接触器，空开及各元件座1.1 维护工具绝缘手套两双，门柜钥匙一把，大小一字各一把，大小十字各一把，尖嘴钳一把，绝缘胶布一个，万用表一台。1.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用钥匙打开箱体左右柜门。3、 戴上绝缘手套。4、 手握螺丝刀绝缘手柄。5、 用合适的工具对进线端子、空开、保险座、接触器、输出线端子逐项紧固。6、 发现有线头裸露过长或接头损坏的按7、8、9、10、重接。7、 先断开电源，用万用表测量确无电压。8、 用螺丝刀拧开相应线头。9、 拔出线头用尖嘴钳剪掉过长或损坏部分。10、 重新接回（损坏的重新剥合适线头）紧固。11、 合上电源开关，观察运行情况。12、 检查各通讯板块信号闪烁正常，关闭并锁上柜门。13、 将所有工具收好，现场清扫干净。14、 维护完成汇报班长及调度。1.3 完成标准槽控机的各接线端子无松动，接触器接线无松动，空开接线头无松动等。1.4 安全注意事项1、 作业前确保人体对地绝缘，检查所用工具是否安全可靠。2、 不要徒手碰触到线头裸露部分。3、 紧固时应注意避免工具触碰相邻线，以免使其发生短路。4、 维护时戴好防尘口罩，戴好手套。5、 注意保持与电解槽的安全距离。6、 适当休息，备足饮用水，预防中暑。7、 紧固过程中，不能用力过度，以免螺杆滑牙或损坏元器件，造成内部短路。8、 紧固时必须两人以上工作，一人作为监护。1.5 维护记录项目负责人填写维修日志。第二项 现场电源柜2 电源柜箱内电源柜内的各接线端子，互备投，空开及各保护装置，进线断路器。2.1 维护工具绝缘手套两双，门柜钥匙一把，大小一字各一把，大小十字各一把，尖嘴钳一把，绝缘胶布一个，万用表一台。2.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用钥匙打开现场槽控机电源柜门。3、 戴上绝缘手套。4、 手握螺丝刀绝缘手柄。5、 用合适的工具对进线断路器端子、互备投端子，各空开保护装置接线逐项紧固。6、 发现有线头裸露过长或接头损坏的按7、8、9、10、重接。7、 先断开电源，用万用表测量确无电压。8、 用螺丝刀拧开相应线头。9、 拔出线头用尖嘴钳剪掉过长或损坏部分。10、 重新接回（损坏的重新剥合适线头）紧固。11、 合上电源开关，观察运行情况。12、 检查各槽控机运行正常，关闭并锁上柜门。13、 将所有工具收好，现场清扫干净。14、 维护完成汇报班长及调度。2.3 完成标准电源柜内的各接线端子无松动，各元件接线无松动，空开接线头无松动等。2.4 安全注意事项1、 作业前确保人体对地绝缘，检查所用工具是否安全可靠。2、 不要徒手碰触到线头裸露部分。3、 紧固时应注意避免工具触碰相邻线，以免使其发生短路。4、 维护时戴好防尘口罩，戴好手套。5、 注意保持与电解槽的安全距离。6、 适当休息，备足饮用水，预防中暑。7、 紧固过程中，不能用力过度，以免螺杆滑牙或损坏元器件，造成内部短路。8、 横跨母线紧固断路器时注意脚踩实踩稳9、 紧固时必须两人以上工作，一人作为监护。2.5 维护记录项目负责人填写维修日志。第三项 槽上部3 槽上部接线箱内接线箱内的各接线端子3.1 维护工具绝缘手套两双，大一字一把，大十字一把，尖嘴钳一把，绝缘胶布一个，万用表一台。3.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 试踩槽盖板稳固再沿槽盖板走上槽上部。3、 双脚踩在槽沿边，确定脚踏实才开始紧固。4、 用十字螺丝刀打开接线盒盖。5、 手握螺丝刀绝缘手柄。6、 用合适的工具对两端接线线头紧固。7、 发现有线头裸露过长或接头损坏的按7、8、9、10、重接。8、 先断开电源，用万用表测量确无电压。9、 用螺丝刀拧开相应线头。10、 拔出线头用尖嘴钳剪掉过长或损坏部分。11、 重新接回（损坏的重新剥合适线头）紧固。12、 合上电源开关，观察运行情况。13、 检查槽控机运行正常正常，关闭紧固接线箱门。14、 将所有工具收好，现场清扫干净。15、 维护完成汇报班长及调度。3.3 完成标准接线箱的各接线端子无松动。3.4 安全注意事项1、 作业前确保人体对地绝缘，检查所用工具是否安全可靠。2、 不要徒手碰触到线头裸露部分。3、 紧固时应注意避免工具触碰相邻线，以免使其发生短路。4、 维护时戴好防尘口罩，戴好手套。5、 注意不要有手触摸阳极导杆和槽子本体，预防烫伤。6、 不要手扶提升机旋转连杆。7、 槽上部随时关注过往天车，预防撞击。8、 槽控机有换极、出铝、抬母线等工艺操作时禁止上槽上部。9、 适当休息，备足饮用水，预防中暑。10、 紧固过程中，不能用力过度，以免螺杆滑牙或损坏。11、 紧固时必须两人以上工作，一人作为监护。3.5 维护记录项目负责人填写维修日志。第四项 槽压采集回路4 槽底槽压采集槽底母线槽压采集点至槽控机槽压进线回路4.1 维护工具绝缘手套两双，大一字一把，大十字一把，尖嘴钳一把，绝缘胶布一个，万用表一台，活动扳手250mm一把，扎带，铝梯一把。4.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 在母线槽压采集点下方合适处放好铝梯。3、 一人扶稳梯子另一人上去，上到合适处站稳。4、 带上绝缘手套，用活动扳手加紧采集点出螺帽。5、 确定紧固收好扳手，小心缓慢走下梯子。6、 查看槽压保护套管有无脱落，有无过长裸露线。7、 发现有套管脱落用扎带扎紧，有裸露线用绝缘胶布包好。8、 检查槽控机运行正常正常，两人放下梯子。9、 将所有工具收好，现场清扫干净。10、 维护完成汇报班长及调度。4.3 完成标准槽压采集点无松动，保护套管无脱落，没有明显槽压线裸露。4.4 安全注意事项1、 作业前确保人体对地绝缘，检查所用工具是否安全可靠。2、 不要徒手碰触到线头裸露部分。3、 紧固时应注意身体不要触碰母线。4、 维护时戴好防尘口罩，戴好手套。5、 注意不要有手触摸槽子本体，预防烫伤。6、 不要手扶电缆桥架。7、 上下梯子注意动作缓慢，观察四周，预防撞击。8、 使用的工器具不要上下抛掷。9、 适当休息，备足饮用水，预防中暑。10、 紧固过程中，不能用力过度，以免螺杆滑牙或损坏。11、 紧固必须两人以上工作，一人作为监护。4.5 维护记录项目负责人填写维修日志。第四章 测试调试第一项 语音广播1 现场语音喇叭现场槽控机语音喇叭声音测试1.1 工具数字万用表一台，绝缘手套两双，小一字螺丝刀一把，大十字螺丝刀一把，尖嘴钳一把，绝缘胶布一个，安全带一条，活动扳手250mm一把，对讲机一台。1.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 用对讲机通知运行人员在上位机播放测试语音。3、 现场注意听对应喇叭声音是否清晰、洪亮、无杂音。4、 用对讲机向运行人员汇报听到的声音情况。5、 若喇叭正常则往下一个测试直至测试完成。6、 若喇叭损坏则汇报调度立即展开更换工作。7、 通知调度需要升降车配合，报告地点、使用时间。8、 一人在现场一人去拿新的广播喇叭。9、 车停好后穿好安全带，把工具与喇叭放到升降台上。10、 一人在车下监护，一人上车更换。11、 上车后安全带挂在平台栏杆最高处，匀速点动升降车。12、 待升降平台停稳后再开始工作。13、 拆下坏的喇叭，包好线头。14、 装上新的喇叭，调好电阻率。15、 重复2、3、4、5工作直至正常。16、 放好工具，点动升降车匀速下降。17、 将所有工具收好，现场清扫干净。18、 维护完成汇报班长及调度。1.3 完成标准现场语音广播声音洪亮、清晰、无杂音。1.4 安全注意事项1、 戴好防尘口罩，戴好手套。2、 注意电解通道端过往工艺车辆。3、 正确使用万用表，看清档位量程。4、 注意观察槽控机运行情况，注意听语音广播。5、 注意保持与电解槽的安全距离。6、 高空作业配戴好安全带，不要抛掷物品。7、 更换喇叭时要断开功放电源。8、 适当休息，备足饮用水，预防中暑。9、 必须两人以上工作，一人作为监护。1.5 记录项目负责人填写维修日志。第二项 效应灯2 现场电解槽效应灯现场电解槽效应灯声音与亮度2.1 工具数字万用表一台，绝缘手套两双，小一字螺丝刀一把，大十字螺丝刀一把，尖嘴钳一把，绝缘胶布一个，对讲机一台。2.2 工作程序1、 电话通知调度，得到作业许可方开始作业。2、 一人走烟道端测试，一人走通道端观察效应等。3、 手按槽控机操作面板上“清除”按钮3s至测试效应发生。4、 观察效灯发光明亮，报警音洪亮有节奏。5、 若效应灯正常则往下一个测试直至测试完成。6、 若效应灯损坏则汇报调度立即展开更换工作。7、 断开槽控机左箱体2DL空开。8、 试踩槽盖板稳固再沿槽盖板走上槽上部。9、 双脚踩在槽沿边，确定脚踏实才开始工作。10、 用合适的工具拆下坏的效应灯。11、 装上好的效应灯，注意线头颜色包扎良好。12、 重复2、3、4、5工作直至正常。13、 将所有工具收好，现场清扫干净。14、 维护完成汇报班长及调度。2.3 完成标准现场效应灯发光明亮，声音闪烁规律、洪亮、无杂音。2.4 安全注意事项1、 戴好防尘口罩，戴好手套。2、 注意电解通道端过往工艺车辆。3、 上下槽子注意脚踏槽盖板要稳实。4、 严禁徒手触摸槽子本体、阳极导杆预防烫伤。5、 不得手扶阳极升降机转动连杆。6、 槽上作业注意观察过往天车，预防撞击。7、 注意观察槽控机运行情况，注意听语音广播。8、 槽上部作业，上下人员递接物品不得上下抛掷。9、 槽子有效应、出铝、换极等工艺操作，停止作业。10、 更换效应灯前要切断控制电源，验电方可作业。11、 适当休息，备足饮用水，预防中暑。12、 必须两人以上工作，一人作为监护。2.5 记录项目负责人填写维修日志。第五章 日常巡检第一项 槽控机1 现场电解槽控机现场电解槽槽控机运行情况1.1 工具对讲机一台，棉布手套两双，毛刷一把，个人工具一套。1.2 工作程序1、 进入电解厂房穿戴好劳保用品、戴好防尘口罩。2、 检查槽控机箱体有无粉尘，用毛刷清扫干净。3、 检查面板数字表、各功能按钮、显示版有无损坏。4、 观察数字槽压与逻辑显示是否一致。5、 观察联机信号是否闪烁规律，显示正常。6、 检查显示板上脉冲数与母线实际位置是否一致。7、 打开左右柜门观察各功能板块通讯闪烁是否正常。8、 检查槽控机内是否有铁屑灯杂物，清理干净。9、 检查各电缆接线头是否有发黑现象。10、 检查各连接线缆是否有破损现象，有无异味。11、 检查本柜运行正常方可离开。12、 将所有工具收好，现场清扫干净。13、 维护完成汇报班长及调度。1.3 完成标准槽控机运行正常，干净无杂物，各原件完好无破损。1.4 安全注意事项1、 戴好防尘口罩，戴好手套。2、 注意电解通道端过往工艺车辆。3、 注意与电解槽保持安全距离。4、 槽控机空间狭小，检查时当心碰撞。5、 带电运行设备不得用手触摸原件及裸露线头。6、 巡检过程中严禁私自拆装原件。7、 槽子有效应、出铝、换极、抬母线等操作，停止作业。8、 适当休息，备足饮用水，预防中暑。9、 必须两人以上工作，一人作为监护。1.5 记录项目负责人填写维修日志。第二项 槽上部2 电解槽控机槽上部设备现场电解槽槽控机槽上部设备运行情况2.1 工具对讲机一台，棉布手套两双，毛刷一把，个人工具一套。2.2 工作程序1、 进入电解厂房穿戴好劳保用品、戴好防尘口罩。2、 检查槽上部接线盒盖子是否掉落。3、 检查槽控机至接线盒各接线保护管是否脱落损坏，接头有无错开。4、 检查脉冲器线软套管是否完整，有无老化现象。5、 检查效应灯槽上部保护铁管接头有无错开，包扎好。6、 检查显示板上脉冲数与母线实际位置是否一致。7、 检查效应灯有无掉落、歪斜。8、 检查效应灯保护软管是否完好，有无老化。9、 检查各电缆接线头是否有发黑现象。10、 检查各连接线缆是否有破损现象，有无异味。11、 检查语音喇叭安装是否歪斜，掉落。12、 检查完好一切运行正常方可进行下一台检查。13、 将所有工具收好，现场清扫干净。14、 维护完成汇报班长及调度。2.3 完成标准槽上部各元件完好无损，各保护套管完好无脱落。2.4 安全注意事项1、 戴好防尘口罩，戴好手套。2、 注意电解通道端过往工艺车辆。3、 注意与电解槽保持安全距离。4、 槽上部高温，检查时当心接触碰撞、烫伤。5、 带电运行设备不得用手触摸原件及裸露线头。6、 巡检过程中严禁私自拆装原件。7、 槽子有效应、出铝、换极、抬母线等操作，停止作业。8、 适当休息，备足饮用水，预防中暑。9、 必须两人以上工作，一人作为监护。2.5 记录项目负责人填写维修日志。
