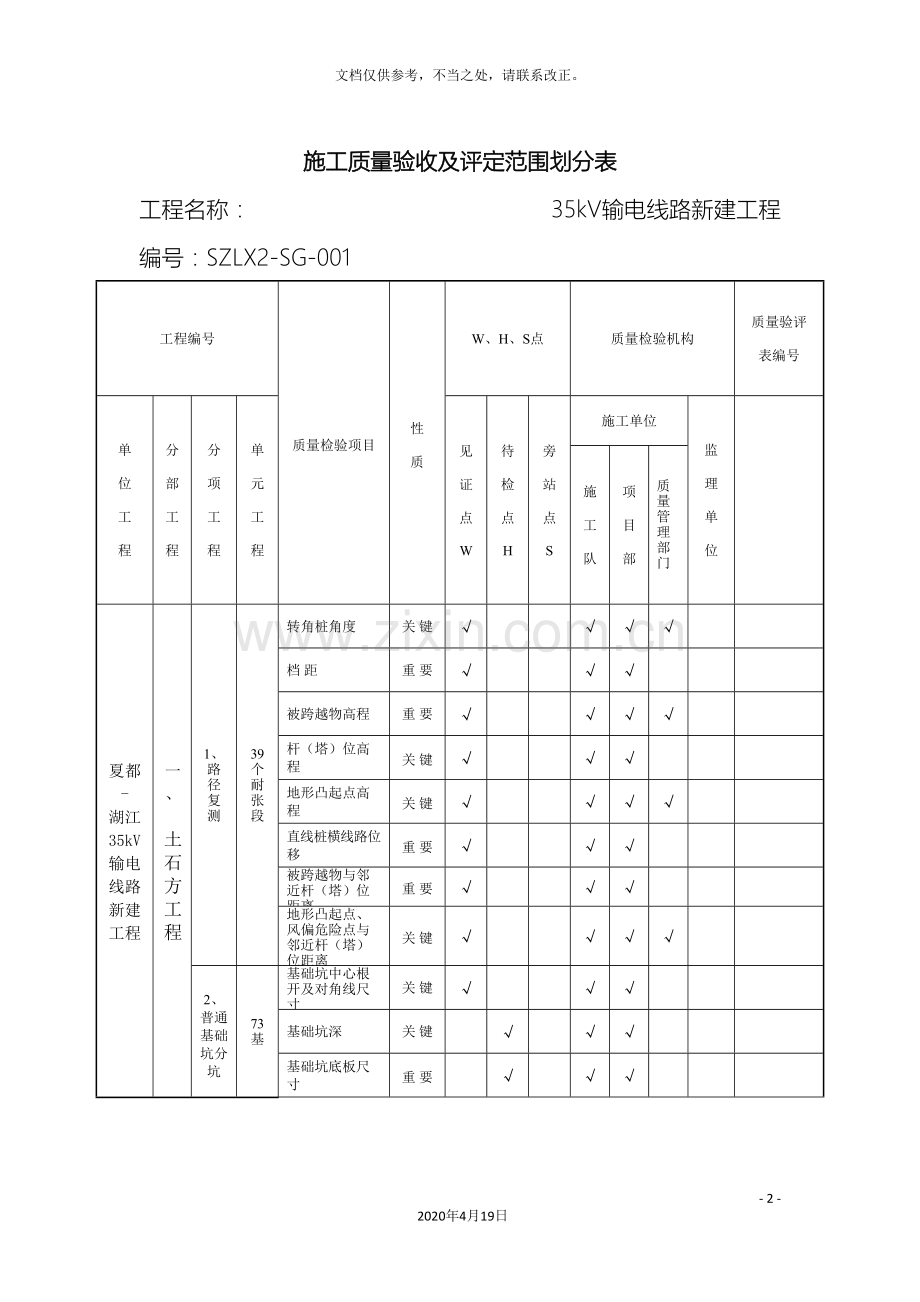

35kV输电线路施工质量验收及评定范围划分表 - 8 - 2020年4月19日文档仅供参考，不当之处，请联系改正。施工质量验收及评定范围划分表工程名称： 35kV输电线路新建工程编号：SZLX2-SG-001 工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程一、土石方工程 1、路径复测 39个耐张段转角桩角度关键 √ √ √ √ 档距重要 √ √ √ 被跨越物高程重要 √ √ √ √ 杆（塔）位高程关键 √ √ √ 地形凸起点高程关键 √ √ √ √ 直线桩横线路位移重要 √ √ √ 被跨越物与邻近杆（塔）位距离重要 √ √ √ 地形凸起点、风偏危险点与邻近杆（塔）位距离关键 √ √ √ √ 2、普通基础坑分坑 73基基础坑中心根开及对角线尺寸关键 √ √ √ 基础坑深关键 √ √ √ 基础坑底板尺寸重要 √ √ √ 施工质量验收及评定范围划分表工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程二、基础工程 1、现浇铁塔基础 26基地脚螺栓与配筋规格、数量关键 √ √ √ √ √ 水泥关键 √ √ √ √ 砂、石关键 √ √ √ √ 水关键 √ √ √ √ 混凝土强度关键 √ √ √ √ √ 基础底板断面尺寸偏差关键 √ √ √ 基础埋深重要 √ √ √ 钢筋保护层厚度重要 √ √ √ 混凝土养护及表面质量重要 √ √ √ √ 立柱断面尺寸偏差重要 √ √ √ √ 整基基础中心与中心桩位移重要 √ √ √ √ 整基基础扭转重要 √ √ √ √ 回填土重要 √ √ √ √ 同组地脚螺栓中心对立柱中心偏移一般 √ √ √ √ 地脚螺栓露出基础顶面高度偏差一般 √ √ √ √ 基础顶面间高差或主角钢操平印记间相对高差一般 √ √ √ √ 基础根开及对角线数据偏差一般 √ √ √ √ 施工质量验收及评定范围划分表工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程三、杆塔工程 1、自立式铁塔组立 26基部件数量与规格关键 √ √ √ √ √ 节点间主材弯曲关键 √ √ √ √ 转角、终端塔向受力反方向侧倾斜关键 √ √ √ √ 直线铁塔结构倾斜(架线前后相同) 重要 √ √ √ √ 螺栓与构件面接触及出扣情况重要 √ √ √ 螺栓防松重要 √ √ √ √ 螺栓防盗重要 √ √ √ √ 脚钉重要 √ √ √ √ 螺栓紧固一般 √ √ √ √ 螺栓穿向一般 √ √ √ √ 保护帽外观 √ √ √ 施工质量验收及评定范围划分表工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程四、架线工程 1、导地线、光缆展放 39个放线区段导、地线规格关键 √ √ √ √ √ 因施工损伤补修处理关键 √ √ √ 因施工损伤接续处理关键 √ √ √ 设计规定不允许有接头的档距关键 √ √ √ √ 同一档内连接管及补修管数量关键 √ √ √ 各压接管与线夹间隔棒间距一般 √ √ √ 导地线外观质量外观 √ √ √ √ 光缆规格关键 √ √ √ √ √ 光缆损伤补修处理关键 √ √ √ √ 光缆同一档内补修预绞丝数量关键 √ √ √ 光缆放线滑车轮径重要 √ √ √ 光缆张力机轮径重要 √ √ √ √ 光缆补修预绞丝与线夹间间距一般 √ √ √ √ OPGW外观质量外观 √ √ √ √ 2、导地线连接 320个压接管规格、型号关键 √ √ √ √ √ 耐张、直线压接管试验强度关键 √ √ √ √ 压接后尺寸关键 √ √ √ 压接后弯曲一般 √ √ √ √ 压接管表面质量外观 √ √ √ 施工质量验收及评定范围划分表工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程四、架线工程 3、导地线、光缆紧线 39耐张段相位排列关键 √ √ √ √ 对交叉跨越物及对地距离关键 √ √ √ √ 耐张连接具、绝缘子规格、数量关键 √ √ √ √ 导、地线弧垂（紧线时）重要 √ √ √ 导地线相间弧垂偏差重要 √ √ √ √ 同相子导线间弧垂偏差一般 √ √ √ √ 导、地线弧垂外观 √ √ √ √ 光缆耐张连接具规格、数量关键 √ √ √ √ 光缆耐张线夹的安装关键 √ √ √ √ 光缆剩余光缆处理关键 √ √ √ √ 光缆弧垂重要 √ √ √ √ 4、导地线、光缆附件按装 73基具间隔棒规格、数量关键 √ √ √ √ 跳线及带电导体对杆塔间电气间隙关键 √ √ √ √ 跳线连接板及并沟线夹连接关键 √ √ √ √ 开口销及弹簧销关键 √ √ √ √ 绝缘子的规格、数量关键 √ √ √ √ 跳线制作重要 √ √ √ 悬垂绝缘子串倾斜重要 √ √ √ √ 防震锤及阻尼线安装距离偏差重要 √ √ √ 铝包带缠绕重要 √ √ √ 绝缘避雷线放电间隙重要 √ √ √ √ 间隔棒安装位置一般 √ √ √ 屏蔽均压环绝缘间隙一般 √ √ √ 瓷瓶开口销螺栓及弹簧销穿入方向外观 √ √ √ 光缆具规格数量关键 √ √ √ √ 施工质量验收及评定范围划分表工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程四、架线工程 4、导地线、光缆附件按装 73基光缆分流线（接地线）、并沟线夹、防振锤的螺栓紧固关键 √ √ √ √ 光缆开口销弹簧销关键 √ √ √ √ 光缆耐张直通引流和分断下引光缆关键 √ √ √ √ 光缆预绞丝护线条安装重要 √ √ √ 光缆防振锤及阻尼线安装距离重要 √ √ √ √ 光缆螺栓、销钉、弹簧销子穿入方向一般 √ √ √ 5、接头盒、引下线 7基接头盒入口处和余缆盘上光缆关键 √ √ √ √ 连接螺栓关键 √ √ √ √ 接头盒安装位置重要 √ √ √ √ 引下线重要 √ √ √ √ 施工质量验收及评定范围划分表工程编号质量检验项目性质 W、H、S点质量检验机构质量验评表编号单位工程分部工程分项工程单元工程见证点 W 待检点 H 旁站点 S 施工单位监理单位施工队项目部质量管理部门夏都-湖江35kV输电线路新建工程五、接地工程表面式接地装置 73基接地体规格、数量关键 √ √ √ √ 接地电阻值关键 √ √ √ √ 接地体连接关键 √ √ √ √ 接地体防腐重要 √ √ √ 接地体敷设重要 √ √ √ √ 接地体埋深重要 √ √ √ √ 回填土重要 √ √ √ 接地引下线安装外观 √ √ √ √ 六、线路防护设施线路防护标志 73处线路防护标志（回路标志、相位标志、警告牌）关键 √ √ √ √ 护坡处护坡施工质量符合设计要求外观 √ √ √ √ 道路护桩处道路护桩符合设计要求外观 √ √ √ √ 排水沟档土墙处排水沟、挡土墙施工质量符合设计要求外观 √ √ √ √
