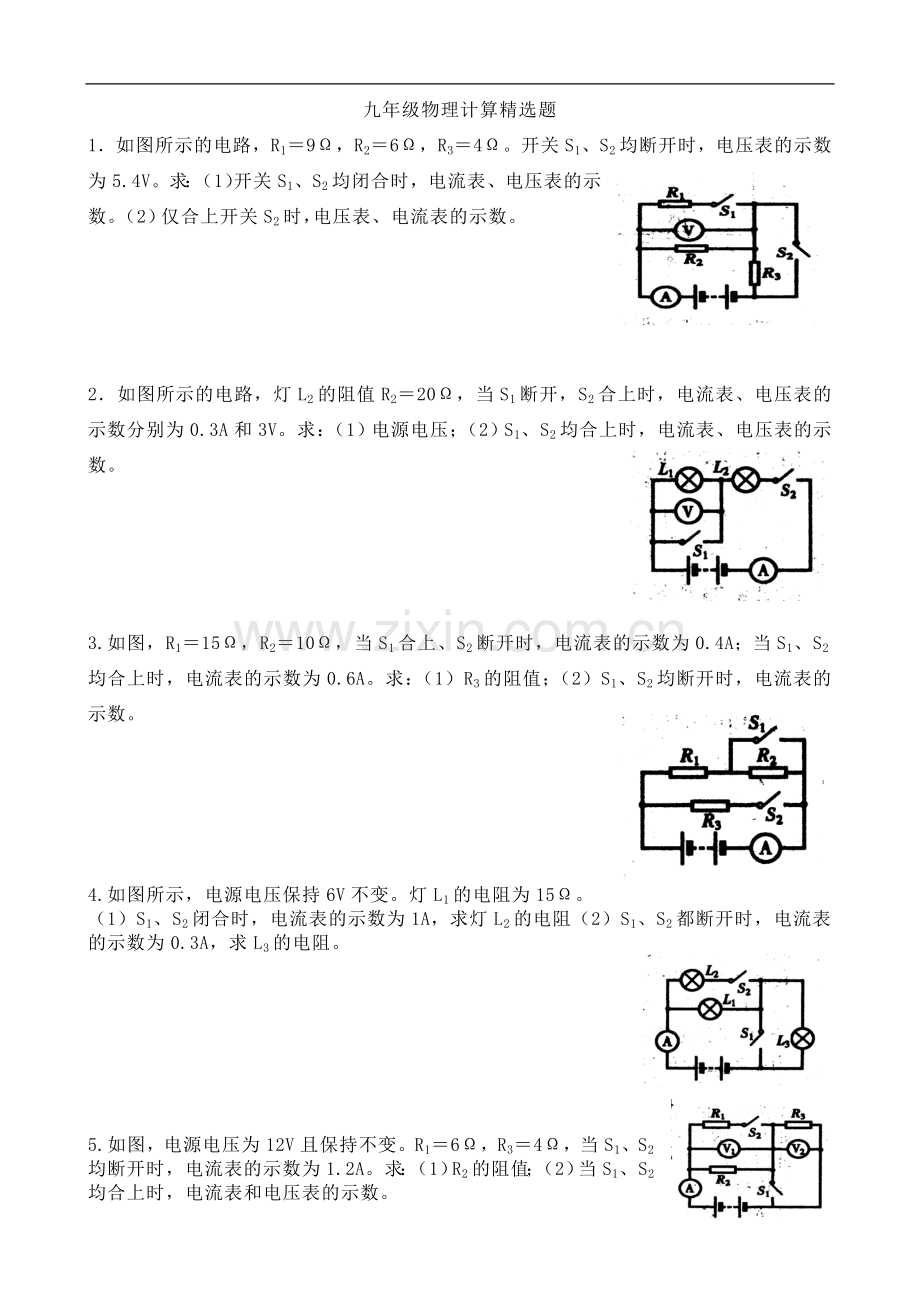

九年级物理计算精选题
1．如图所示的电路，R1＝9Ω，R2＝6Ω，R3＝4Ω。开关S1、S2均断开时，电压表的示数为5.4V。求：（1）开关S1、S2均闭合时，电流表、电压表的示数。（2）仅合上开关S2时，电压表、电流表的示数。

2．如图所示的电路，灯L2的阻值R2＝20Ω，当S1断开，S2合上时，电流表、电压表的示数分别为0.3A和3V。求：（1）电源电压；（2）S1、S2均合上时，电流表、电压表的示数。

3.如图，R1＝15Ω，R2＝10Ω，当S1合上、S2断开时，电流表的示数为0.4A；当S1、S2均合上时，电流表的示数为0.6A。求：（1）R3的阻值；（2）S1、S2均断开时，电流表的示数。

4.如图所示，电源电压保持6V不变。灯L1的电阻为15Ω。
（1）S1、S2闭合时，电流表的示数为1A，求灯L2的电阻（2）S1、S2都断开时，电流表的示数为0.3A，求L3的电阻。

5.如图，电源电压为12V且保持不变。R1＝6Ω，R3＝4Ω，当S1、S2均断开时，电流表的示数为1.2A。求：（1）R2的阻值；（2）当S1、S2均合上时，电流表和电压表的示数。

6．如图电路中，电源电压为6伏，且保持不变。电阻R1与R2为定值电阻，R3为滑动变阻器，其阻值变化范围是0～20欧。
（1）当S1闭合，S2断开，滑片P滑到b端时，电压表的示数为2伏，求电流表的示数。
（2）当S1、S2都闭合，滑片P滑到a 端时，电流表的示数为0.9安，求R2的阻值。

7、 简易太阳能热水器内装80L水，集热管受光面积1.2m2，太阳每分钟辐射到1m2面积上的热量是4.2×106 J/(kg ·℃)，如果60%的热量被水吸收，问：水晒5h后水温升高多少摄氏度？（水的比热容是4.2×103 J/(kg ·℃)）

8、 新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。.求：

（1） 瓷电路有高低两档加热状态。当电路处于高温工作状态时：请说明此时开关S和S1都闭合或断开情况；此时电饭锅的电功率是多少？
（2）电热丝R2的阻值。
（3）这30min内电饭锅产生的热量是多少？

9.安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用.如图所示，一太阳能热水器内装有质量为250kg，温度为20℃的水，阳光照射一段时间后，水温升高到80℃［c水=4.2×103J/(kg・℃)］
（1）水吸收的太阳能是多少?
（2）这些能量相当于完全燃烧多少千克干木柴放出的热量? [q干木柴=1.2×107J/kg]

10．如图所示，将标有“6V 3.6W”的小灯泡与规格为“10Ω 1A”的滑动变阻器及电流表串联后接到6V的电源上（提示：灯丝的电阻随温度而变化）。求：
（1）小灯泡正常发光时的电流及电阻。
（2）小灯泡正常工作2min，消耗的电能。
（3）闭合开关S，将变阻器的滑片移到B端时，电流表的示数为0.4A，此时小灯泡的实际功率。

11．一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线，如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变。求：
（1）小灯泡的额定功率；
（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；
（3）当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能。

12．小星用燃气灶将质量为2㎏，温度为25℃的水加热到100℃，则水需要吸收多少热量？ 【4.2×103J/(㎏·℃)】（3分）

13．为了探究航天器返回舱穿过大气层时所受空气阻力（风力）的影响因素，小明同学设计了如图23所示测定风力的装置。一根用合金制成的均匀、光滑的金属杆，其左端固定在绝缘体上。迎风板与弹簧的N端相连，且穿在金属杆上，弹簧是绝缘材料制成的，迎风板工作时始终正对着风吹来的方向，其所受的风力大小与弹簧的长度关系见下表。电路中左端导线与金属杆最左端的M点相连，右端导线接在N点并可随迎风板在金属杆上滑动，且与金属杆接触良好，电源电压为12V且保持不变，R的阻值为1.5Ω。当闭合开关S，无风时，弹簧不发生形变，电压表的示数为3V。
求：⑴金属杆接入电路的最大电阻。⑵通过计算说明，电压表的表盘2V处应标明的对应风力是多少牛顿？ （6分）
迎风板所受风力（N）
0
130
260
390
520
弹簧长度（cm）
50
40
30
20
10
图23

R2
L
P
S1
S2
S
R1
图 24
14．如图 24所示的电路，电源电压保持不变，小灯泡 L标有“8V 3.2W”，滑动变阻器的最大阻值为40Ω，R1＝18Ω．（l）求小灯泡L的电阻值。（2）S、S1、S2均闭合时，电压表的示数为9V，求R1上消耗的电功率。（3）断开S1、S2，闭合S，若此时电压表量程改为3V，电流表的量程为0.6 A，为保证电压表和电流表不超过量程，且小灯泡的实际电压不超过其额定电压，求滑动变阻器阻值的变化范围。（7分）

１１、 如图８所示，该电能表的示__________。

　　　　　　　　　　　　图８
13、 汽油的热值是4.6×107 J/kg，某汽车行驶一段时间消耗2kg汽油，2kg汽油完全燃烧放出的热量是________ J。图10是其发动机工作的________冲程，这个冲程中能量转化情况是________。

14、如图所示的电路中，电源电压不变，R1=R2=R3=6Ω．某同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.6A，则电源电压U=    V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是    V，每只电阻消耗的电功率是    W，电流每分钟在每只电阻上产生的热量是    J．
