学习常见Cisco-路由协议的设置.doc

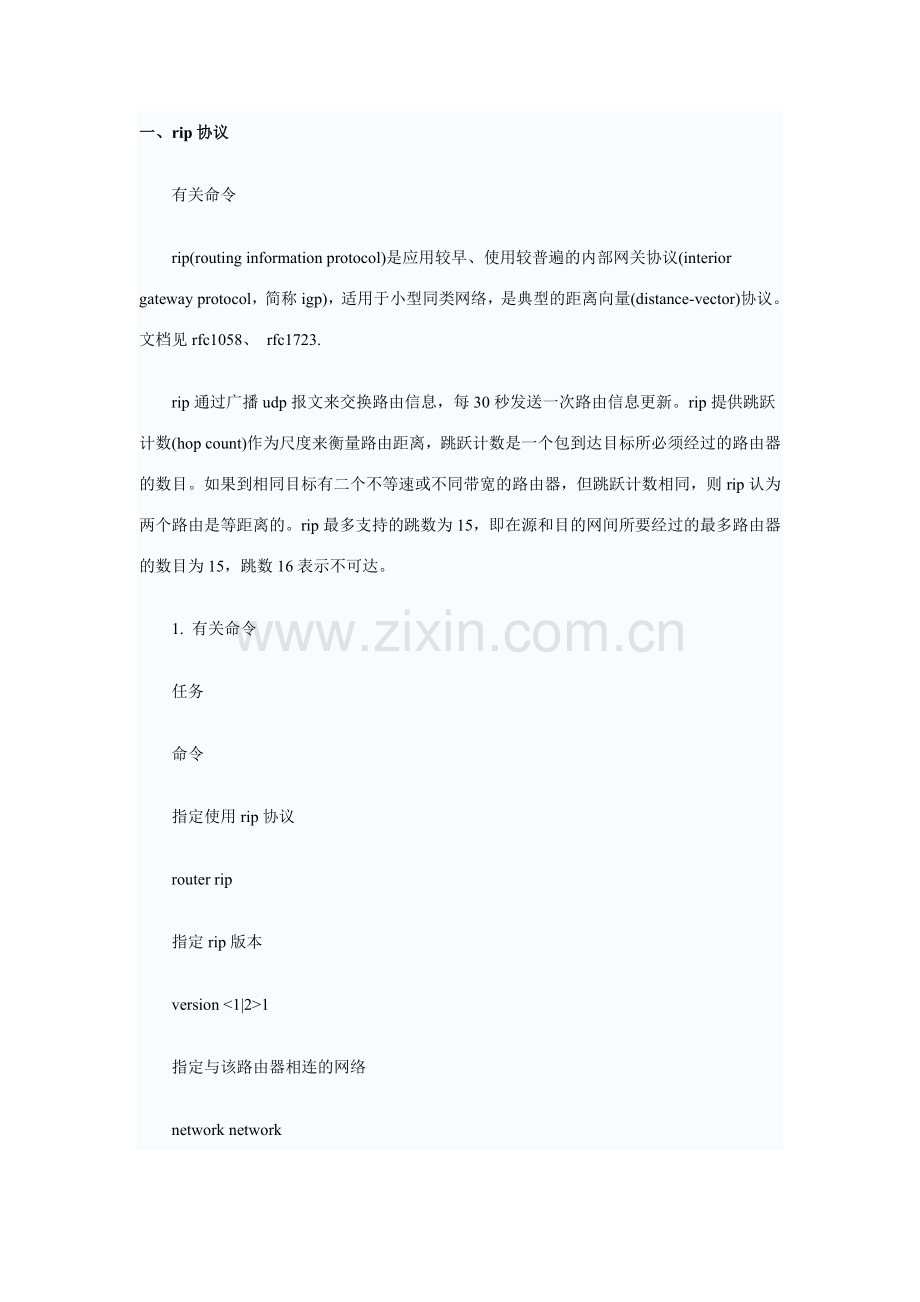

一、rip协议有关命令rip(routing information protocol)是应用较早、使用较普遍的内部网关协议(interior gateway protocol，简称igp)，适用于小型同类网络，是典型的距离向量(distance-vector)协议。文档见rfc1058、 rfc1723.rip通过广播udp报文来交换路由信息，每30秒发送一次路由信息更新。rip提供跳跃计数(hop count)作为尺度来衡量路由距离，跳跃计数是一个包到达目标所必须经过的路由器的数目。如果到相同目标有二个不等速或不同带宽的路由器，但跳跃计数相同，则rip认为两个路由是等距离的。rip最多支持的跳数为15，即在源和目的网间所要经过的最多路由器的数目为15，跳数16表示不可达。1. 有关命令任务命令指定使用rip协议router rip指定rip版本version 1指定与该路由器相连的网络network network注：1.cisco的rip版本2支持验证、密钥管理、路由汇总、无类域间路由(cidr)和变长子网掩码(vlsms)go top2. 举例router1:router ripversion 2network 192.200.10.0network 192.20.10.0!相关调试命令：show ip protocolshow ip route二、igrp协议有关命令举例igrp (interior gateway routing protocol)是一种动态距离向量路由协议，它由cisco公司八十年代中期设计。使用组合用户配置尺度，包括延迟、带宽、可靠性和负载。缺省情况下，igrp每90秒发送一次路由更新广播，在3个更新周期内(即270秒)，没有从路由中的第一个路由器接收到更新，则宣布路由不可访问。在7个更新周期即630秒后，cisco ios 软件从路由表中清除路由。1. 有关命令任务命令指定使用rip协议router igrp autonomous-system1指定与该路由器相连的网络network network指定与该路由器相邻的节点地址neighbor ip-address注：1、autonomous-system可以随意建立，并非实际意义上的autonomous-system，但运行igrp的路由器要想交换路由更新信息其autonomous-system需相同。go top2.举例router1:router igrp 200network 192.200.10.0network 192.20.10.0!三、ospf协议有关命令基本配置举例使用身份验证ospf(open shortest path first)是一个内部网关协议(interior gateway protocol，简称igp)，用于在单一自治系统(autonomous system，as)内决策路由。与rip相对，ospf是链路状态路有协议，而rip是距离向量路由协议。链路是路由器接口的另一种说法，因此ospf也称为接口状态路由协议。ospf通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个ospf路由器使用这些最短路径构造路由表。文档见rfc2178.1.有关命令全局设置任务命令指定使用ospf协议router ospf process-id1指定与该路由器相连的网络network address wildcard-mask area area-id2指定与该路由器相邻的节点地址neighbor ip-address注：1、ospf路由进程process-id必须指定范围在1-65535，多个ospf进程可以在同一个路由器上配置，但最好不这样做。多个ospf 进程需要多个ospf数据库的副本，必须运行多个最短路径算法的副本。process-id只在路由器内部起作用，不同路由器的process-id可以不同。2、wildcard-mask 是子网掩码的反码， 网络区域id area-id在0-4294967295内的十进制数，也可以是带有ip地址格式的x.x.x.x.当网络区域id为0或0.0.0.0时为主干域。不同网络区域的路由器通过主干域学习路由信息。go top2.基本配置举例：router1:interface ethernet 0ip address 192.1.0.129 255.255.255.192!interface serial 0ip address 192.200.10.5 255.255.255.252!router ospf 100network 192.200.10.4 0.0.0.3 area 0network 192.1.0.128 0.0.0.63 area 1!router2:interface ethernet 0ip address 192.1.0.65 255.255.255.192!interface serial 0ip address 192.200.10.6 255.255.255.252!router ospf 200network 192.200.10.4 0.0.0.3 area 0network 192.1.0.64 0.0.0.63 area 2!router3:interface ethernet 0ip address 192.1.0.130 255.255.255.192!router ospf 300network 192.1.0.128 0.0.0.63 area 1!router4:interface ethernet 0ip address 192.1.0.66 255.255.255.192!router ospf 400network 192.1.0.64 0.0.0.63 area 1!相关调试命令：debug ip ospf eventsdebugip ospf packetshowip ospfshowip ospf databaseshowip ospf interfaceshowip ospf neighborshowip routego top3. 使用身份验证为了安全的原因，我们可以在相同ospf区域的路由器上启用身份验证的功能，只有经过身份验证的同一区域的路由器才能互相通告路由信息。在默认情况下ospf不使用区域验证。通过两种方法可启用身份验证功能，纯文本身份验证和消息摘要(md5)身份验证。纯文本身份验证传送的身份验证口令为纯文本，它会被网络探测器确定，所以不安全，不建议使用。而消息摘要(md5)身份验证在传输身份验证口令前，要对口令进行加密，所以一般建议使用此种方法进行身份验证。使用身份验证时，区域内所有的路由器接口必须使用相同的身份验证方法。为起用身份验证，必须在路由器接口配置模式下，为区域的每个路由器接口配置口令。任务命令指定身份验证area area-id authentication message-digest使用纯文本身份验证ip ospf authentication-key password使用消息摘要(md5)身份验证ip ospf message-digest-key keyid md5 key以下列举两种验证设置的示例，示例的网络分布及地址分配环境与以上基本配置举例相同，只是在router1和router2的区域0上使用了身份验证的功能。：例1.使用纯文本身份验证router1:interface ethernet 0ip address 192.1.0.129 255.255.255.192!interface serial 0ip address 192.200.10.5 255.255.255.252ip ospf authentication-key cisco!router ospf 100network 192.200.10.4 0.0.0.3 area 0network 192.1.0.128 0.0.0.63 area 1area 0 authentication!router2:interface ethernet 0ip address 192.1.0.65 255.255.255.192!interface serial 0ip address 192.200.10.6 255.255.255.252ip ospf authentication-key cisco!router ospf 200network 192.200.10.4 0.0.0.3 area 0network 192.1.0.64 0.0.0.63 area 2area 0 authentication!例2.消息摘要(md5)身份验证：router1:interface ethernet 0ip address 192.1.0.129 255.255.255.192!interface serial 0ip address 192.200.10.5 255.255.255.252ip ospf message-digest-key 1 md5 cisco!router ospf 100network 192.200.10.4 0.0.0.3 area 0network 192.1.0.128 0.0.0.63 area 1area 0 authentication message-digest!router2:interface ethernet 0ip address 192.1.0.65 255.255.255.192!interface serial 0ip address 192.200.10.6 255.255.255.252ip ospf message-digest-key 1 md5 cisco!router ospf 200network 192.200.10.4 0.0.0.3 area 0network 192.1.0.64 0.0.0.63 area 2area 0 authentication message-digest!相关调试命令：debug ip ospf adjdebug ip ospf events四、重新分配路由ospf与rip之间重新分配路由的设置范例范例所涉及的命令在实际工作中，我们会遇到使用多个ip路由协议的网络。为了使整个网络正常地工作，必须在多个路由协议之间进行成功的路由再分配。以下列举了ospf与rip之间重新分配路由的设置范例：router1的serial 0端口和router2的serial 0端口运行ospf，在router1的ethernet 0端口运行rip 2，router3运行rip2，router2有指向router4的192.168.2.0/24网的静态路由，router4使用默认静态路由。需要在router1和router3之间重新分配ospf和rip路由，在router2上重新分配静态路由和直连的路由。go top范例所涉及的命令任务命令重新分配直连的路由redistribute connected重新分配静态路由redistribute static重新分配ospf路由redistribute ospf process-id metric metric-value重新分配rip路由redistribute rip metric metric-valuerouter1:interface ethernet 0ip address 192.168.1.1 255.255.255.0!interface serial 0ip address 192.200.10.5 255.255.255.252!router ospf 100redistribute rip metric 10network 192.200.10.4 0.0.0.3 area 0!router ripversion 2redistribute ospf 100 metric 1network 192.168.1.0!router2:interface loopback 1ip address 192.168.3.2 255.255.255.0!interface ethernet 0ip address 192.168.0.2 255.255.255.0!interface serial 0ip address 192.200.10.6 255.255.255.252!router ospf 200redistribute connected subnetredistribute static subnetnetwork 192.200.10.4 0.0.0.3 area 0!ip route 192.168.2.0 255.255.255.0 192.168.0.1!router3:interface ethernet 0ip address 192.168.1.2 255.255.255.0!router ripversion 2network 192.168.1.0!router4:interface ethernet 0ip address 192.168.0.1 255.255.255.0!interface ethernet 1ip address 192.168.2.1 255.255.255.0!ip route 0.0.0.0 0.0.0.0 192.168.0.2五、ipx协议设置有关命令举例ipx协议与ip协议是两种不同的网络层协议，它们的路由协议也不一样，ipx的路由协议不象ip的路由协议那样丰富，所以设置起来比较简单。但ipx协议在以太网上运行时必须指定封装形式。1. 有关命令启动ipx路由ipx routing设置ipx网络及以太网封装形式ipx network network encapsulation encapsulation-type1指定酚尚椋衔猺ipipx router注：work 范围是1 到fffffffd.ipx封装类型列表接口类型封装类型ipx帧类型ethernetnovell-ether (默认)arpasapsnap ethernet_802.3 ethernet_ii ethernet_802.2 ethernet_snaptoken ringsap (默认)snaptoken-ring token-ring_snapfddisnap (默认)sapnovell-fddifddi_snapfddi_802.2fddi_rawgo top举例：在此例中，wan的ipx网络为3a00，router1所连接的局域网ipx网络号为2a00，在此局域网有一台novell服务器，ipx网络号也是 2a00， 路由器接口的ipx网络号必须与在同一网络的novell服务器上设置的ipx网络号相同。路由器通过监听sap来建立已知的服务及自己的网络地址表，并每60秒发送一次自己的sap表。router1:ipx routinginterface ethernet 0ipx network 2a00 encapsulation sap!interface serial 0ipx network 3a00!ipx router eigrp 10network 3a00network 2a00!router2:ipx routinginterface ethernet 0ipx network 2b00 encapsulation sap!interface serial 0ipx network 3a00!ipx router eigrp 10network 2b00network 3a00!相关调试命令：debug ipx packetdebug ipx routingdebug ipx sapdebug ipx spoofdebug ipx spxshow ipx eigrp interfacesshow ipx eigrp neighborsshow ipx eigrp topologyshow ipx interfaceshow ipx routeshow ipx serversshow ipx spx-spoof
