台塑越南河静钢铁公司
汽电厂新建工程

三套540T/H锅炉本体及部分
辅机设备成套供货底灰输送机
（埋刮板捞渣机）
技
术
协
议

二○一二年四月
台 北

- 1 -
台塑越南河静钢铁公司汽电厂新建工程

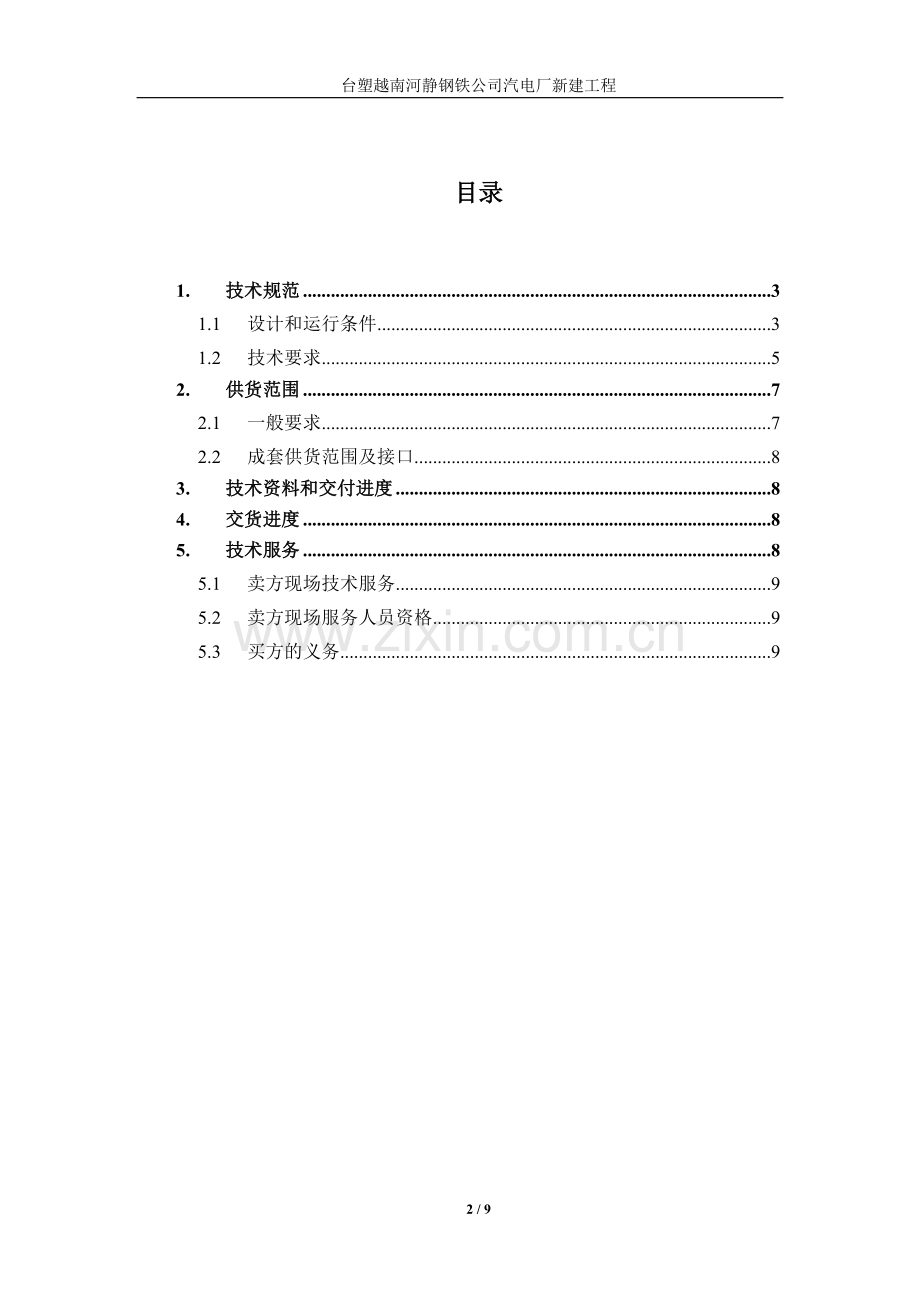

目录

1. 技术规范 3
1.1 设计和运行条件 3
1.2 技术要求 5
2. 供货范围 7
2.1 一般要求 7
2.2 成套供货范围及接口 8
3. 技术资料和交付进度 8
4. 交货进度 8
5. 技术服务 8
5.1 卖方现场技术服务 9
5.2 卖方现场服务人员资格 9
5.3 买方的义务 9

9 / 9

台塑越南河静钢铁公司汽电厂新建工程
1. 技术规范
1.1 设计和运行条件
1.1.1 系统概况和相关设备
1.1.1.1 锅炉规范
锅炉型式：
锅炉为东方锅炉（集团）股份有限公司（隶属东方电气股份有限公司）设计制造的超高压、无中间再热、低NOx燃烧、顶部支撑、半露天式自然循环汽包锅炉。
锅炉负荷类型：锅炉带基本负荷并能调峰。
锅炉燃煤量：
项 目
设计煤种
AS PER DESIGN COAL
校核煤种
AS PER WORSE COAL
小时耗煤量（吨）
64.6
67.2
每天耗煤量（吨）
1550.4
1612.8

1.1.1.2 制粉系统
型式：中速磨煤机冷一次风机正压直吹式制粉系统。每台炉配3台中速磨煤机，本工程3×150MW机组共设9台。锅炉燃用所有煤种（BMCR工况）时，3台运行，不设备用。
煤粉细度：200目通过率 85 %，50目通过率99.5%；煤粉均匀度系数n＝1.1。（设计煤种）
1.1.2 工程主要原始资料
最高环境温度：41℃
最低环境温度：6℃
平均环境温度：24.6℃
设计温度范围：6-41℃
保证工况条件下考虑的环境温度：23℃
设计相对湿度范围：20%-100%
保证工况条件下考虑的环境湿度：78%
6月到11月为雨季，年平均降雨量：2,470.4mm
设计风压：155 kg/m2 （此数据为越南标准TCVN 2737-95，为3秒时长风速对应值）
平均大气压：101.04 KPa
地震加速度：0.1013g
循环冷却水入口温度：34℃
循环冷却水出口温度：41℃
1.1.3 煤质分析：
燃煤特性分析资料
项目
符号
单位
设计范围
保证煤种

工 业 分 析
收到基水分
Mar
％
8~18
14
内水份
M
%
3~10
6
干燥基灰分
Ad
％
18Max
12
干燥无灰基挥发分
Vdaf
％
30~42
34
收到基低位发热量
Q
KJ/kg
4725~6096
5150
可磨性指数HGI

HGI

45
灰熔融性变形温度
DT
IT
℃

1100
灰熔融性软化温度
ST
STHT
℃

1150
灰熔融性半球温度
HT
HT
℃

灰熔融性流动温度
FT
FT
℃

元 素 分 析
碳
Car
％
56~64
56.11
氢
Har
％
3~5
4.45
氧
Oar
％
10~16
11.55
氮
Nar
％
0.5~1.4
1.12
硫
Sar
％
0.4~1.4
0.77
3
灰渣平均组成分析

SiO2

%
37~59
49.51

Fe2O3

%
3~17
9.5

Al2O3

%
16~37
26.44

CaO

%
1~12
4.24

K2O

%
0.4~2.7
1.32

MgO

%
0.4~4
1.65

MnO

%
0.01~0.2
0.04

Na2O

%
0.13~4.9
1.15

TiO2

%
0.6~4.0
1.36

P2O5

%
0.03~1.5
0.35

SO3

%
0.9~9.0
3.95

其他

%
0.49

买方应提供电动机电源。高压按6KV，低压按0.38KV考虑，卖方在仪表及控制设备选型时满足该电源要求。

1.2 技术要求
1.2.1 除渣系统方案组成
锅炉炉膛排渣连续进入埋刮板捞渣机，由捞渣机捞出至碎渣机，底渣经碎渣机破碎后排至带式输送机至远端渣仓。每台锅炉设置1台埋刮板捞渣机，1台带式输送机，1座贮渣仓。

1.2.2 运行工况：连续运行
1.2.3 捞渣机性能
1.2.3.1 捞渣机设计寿命按30年考虑。
1.2.3.2 捞渣机布置在锅炉房零米层，头部伸到锅炉房外，配有下槽体与上槽体分隔的捞渣机本体、刮板、链条、溢流水装置、张紧装置、驱动装置以及构成整机所需要的其它附件。
1.2.3.3 捞渣机的结构为整体箱型封闭式，上下槽体均应为碳钢钢板制作, 整体设计为焊接结构。上槽体底板应衬以可更换的耐磨钢板,下槽体及斜升段底板铺以耐磨铸石，底层(板)集中设有清理积渣和水的出口。
1.2.3.4 捞渣机的槽体供作炉膛密封之用、水浸槽水深保证能使渣块充分粒化。上槽体应设有一个自动补水系统, 以保证水温不大于60℃,并提供水温显示和超温报警。下槽体应全封闭，并设有检查维修孔，能满足对全长回程链条和刮板进行监视、检查和维修。刮板和链条的寿命暂定16800小时。
1.2.3.5 捞渣机有可靠的过载、掉链、断链、卡链的保护装置、链条自动拉紧装置和停车、自动报警装置。
1.2.3.6 捞渣机采用就地及远方两种控制方式,卖方提供就地控制盘。

1.2.4 碎渣机的性能
1.2.4.1 碎渣机磨损件如辊齿板、颚板等均应采用高强度、高硬度、高耐磨材料并经适当热处理制造。辊齿板、颚板等易损件应易于更换，使用寿命大于10000h。
1.2.4.2 碎渣机轴承选用国内优质产品，轴承工作状态温度不大于65℃，轴承工作寿命应大于20000 h。
1.2.4.3 碎渣机具有自动排障功能，当碎渣机发生堵塞时，碎渣机齿辊能自动正反转3次，故障仍不能清除时，应自动报警、停机。电动机应具有过载保护功能。
1.2.4.4 碎渣机装在有轮子的轨道上（布置于地面上），便于移出检修
1.2.4.5 碎渣机控制系统采用远程和就地控制柜控制，并能实现与捞渣机的连锁，符合工艺流程的要求。

1.2.5 液压工作站和液压关断门
1.2.5.1 液压工作站的油压应能满足渣井贮存锅炉MCR工况不少于4小时渣量的荷载要求。
1.2.5.2 关断门内衬材料应具备耐热、耐腐蚀性，工作温度应不小于400℃，最高温度可达800℃。关断门运行应有可靠的就地控制装置，关断门关闭后有必要的锁定装置，能保证关断门关闭后安全、可靠

1.2.6 渣井
1.2.6.1 捞渣机上部的渣井应具有不小于机组在MCR工况下4小时排渣的贮存容积。
1.2.6.2 渣井水封槽能有效地吸收锅炉水冷壁垂直和水平方向的膨胀量，且水封槽中设有冲洗排污措施。
1.2.6.3 渣井的水封槽沿渣井四周布置，由连续溢流的密封水维持槽内的水位和渣斗密封，渣井能耐不小于800℃的高温。
1.2.6.4 渣井上部与锅炉下联箱水封板连接，下部与渣井关断门相连，卖方保证炉底密封。
1.2.6.5 渣井部分的结构设计应包括保温部分的结构设计，保温结构设计按外壁温度不大于50℃考虑。
1.2.6.6 渣井内衬应具备抗冲击能力，且寿命不小于100000小时。

1.2.7 电动机的技术要求
项目
功率等级
电压等级
绝缘等级
温升等级
型式
AC
150kW及以上
6kV
F级
Class F
B级
Class B
全封闭，外壳防护等级：IP54(室内)；IP55(室外型)
150kW以下
0.38/0.22kV
DC
各类容量
0.11kV
所有电动机均应满足中国国家标准<<热带型旋转电机环境技术要求>>(GB12351)及相关IEC标准。

2. 供货范围
2.1 一般要求
2.1.1 本规范书规定了合同设备的供货范围。卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本规范书前述各部分的要求。
2.1.2 卖方提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。
2.1.3 供货范围应为三台锅炉所需，除有特别注明外，下表所列数量均为一台锅炉所需。
2.1.4 卖方提供所有安装和检修所需专用工具，并提供详细供货清单。
2.1.5 卖方提供所需的备品备件，并提供具体清单。
2.1.6 卖方提供所供的进口件清单（如有）。
2.1.7 卖方提供首次填充料，包括润滑油，油脂及化学药品等。

2.2 成套供货范围及接口
2.2.1 卖买双方的供货范围接口点在碎渣机排渣口处。
2.2.2 设备范围（以下按单台锅炉开列，本期工程共三台锅炉，以下设备的规格型号在初步设计完成后提供）
序号
名称
规格型号
单位
数量
备注
1
刮板捞渣机机

台
3

2
渣井

套
3

3
渣井支架

套
3

4
液压关断门

套
3

5
碎渣机

台
3

2.2.3 备品备件及专用工具
2.2.3.1 称重调校专用工具 1套/炉，初步设计完成后提供清单。
2.2.3.2 随机备品备件（单台锅炉），（初步设计完成后提供）
2.2.3.3 进口件清单（单台炉），（初步设计完成后提供）

3. 技术资料和交付进度
（初步设计完成后提供）

4. 交货进度
满足业主工程建设进度要求。

5. 技术服务
5.1 卖方现场技术服务
为保证所供设备的正确安装、启动、安全运行和性能指标，以及相互的工作联系，卖方要派若干合格的现场服务人员到现场服务。现场服务人月数及现场服务计划应满足买方要求。卖方承诺，如果因为卖方的原因此人月数不能满足工程需要，应按照买方要求增加人月数，由此发生的费用由卖方承担；如果因为买方的原因要求增加人月数，由此发生的卖方服务人员费用，包括往来交通费、食宿费、服务费等由买方承担。

5.2 卖方现场服务人员资格
卖方现场服务人员具有以下资格：
1) 遵守法纪，遵守现场的各项规章和制度;
2) 有较强的责任感和事业心，按时到位;
3) 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导;
4) 身体健康，适应现场工作的条件。

5.3 买方的义务
买方要配卖方现场服务人员的工作，并在生活、交通和通讯上提投标方便。

买方：
单位名称：台湾化学纤维股份有限公司
签字：

签字日期：
卖方：
单位名称：中国东方电气股份有限公司
签字：

签字日期：
