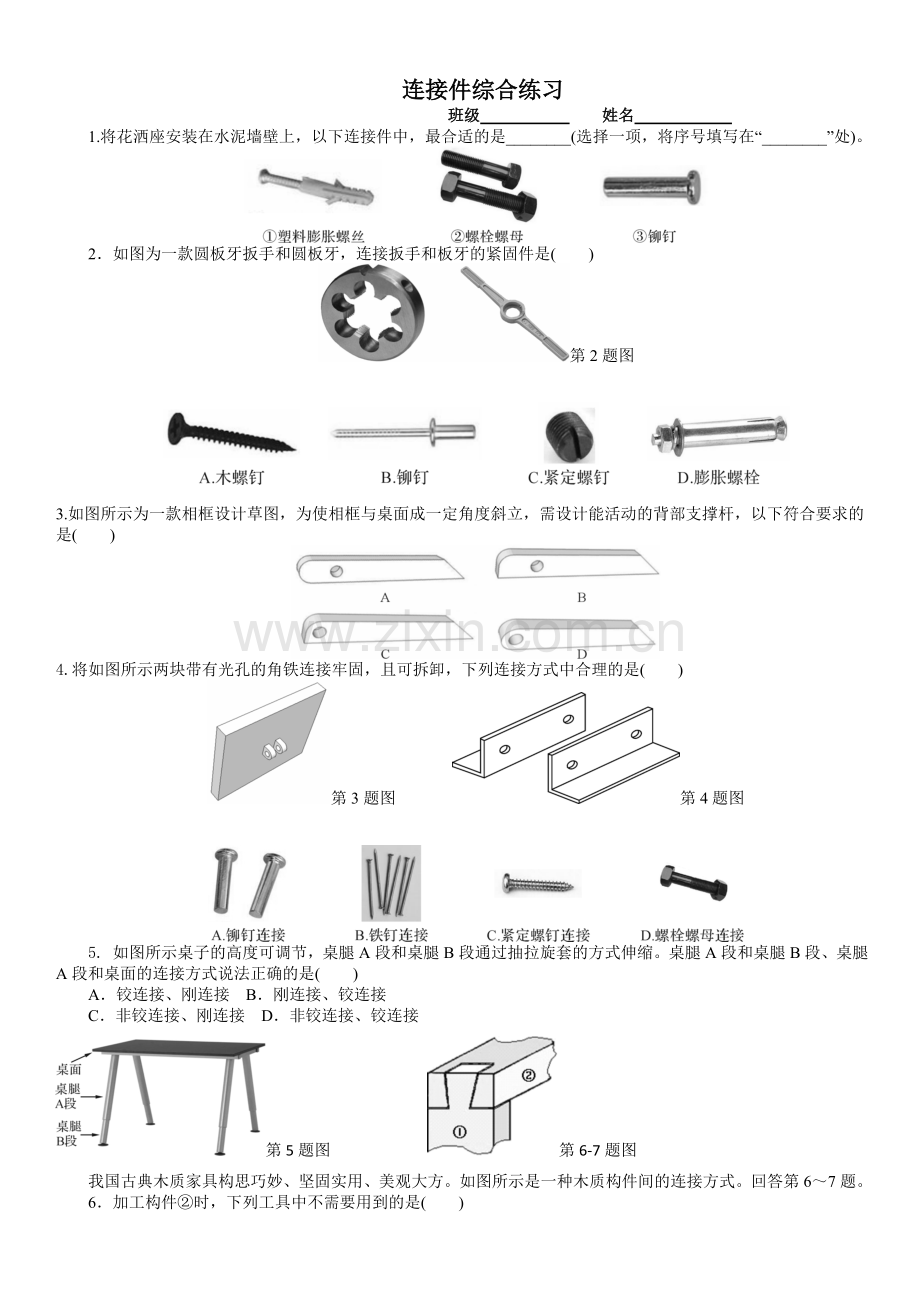

连接件综合练习
班级 姓名
1.将花洒座安装在水泥墙壁上，以下连接件中，最合适的是________(选择一项，将序号填写在“________”处)。

2．如图为一款圆板牙扳手和圆板牙，连接扳手和板牙的紧固件是(　　)
第2题图

3.如图所示为一款相框设计草图，为使相框与桌面成一定角度斜立，需设计能活动的背部支撑杆，以下符合要求的是(　　)

4.将如图所示两块带有光孔的角铁连接牢固，且可拆卸，下列连接方式中合理的是(　　)
第3题图 第4题图

5. 如图所示桌子的高度可调节，桌腿A段和桌腿B段通过抽拉旋套的方式伸缩。桌腿A段和桌腿B段、桌腿A段和桌面的连接方式说法正确的是(　　)
A．铰连接、刚连接 B．刚连接、铰连接
C．非铰连接、刚连接 D．非铰连接、铰连接
第5题图 第6-7题图
我国古典木质家具构思巧妙、坚固实用、美观大方。如图所示是一种木质构件间的连接方式。回答第6～7题。
6．加工构件②时，下列工具中不需要用到的是(　　)

7．构件①和②的连接方法属于(　　)
A．插接 B．焊接 C．榫接 D．铆接
第8-9题图 第10题图
8．如图所示的可调医用床，在使用中要求比普通床有更高的强度与稳定性，以下措施中不能提高强度的是(　　)
A．加强各连接部件的厚度 B．选用高强度合金材料制作
C．臀部支撑部件间增加一连接横杆 D．增大支撑脚的间距
9．接上题，该医用床的护栏和床体采用的合理的连接方式是(　　)
A．榫接 B．刚连接 C．焊接 D．铰连接
10．如图所示是一把坏掉的剪刀，现在要把这把剪刀修好，合适的连接方式为(　　)

11. 将如图所示的角码安装在AB两块木板的连接处，最适合选用的
螺钉是(　　)

12. 如图所示，制作一个简单的木质水桶盖，将木杆条甲与木板乙连接，下列连接件最不适合在连接处安装的是(　　)

13. 将标准篮球框与标准篮球板连接，合理的连接件是(　　)

14. 将如图所示的4个万向轮安装到大小为20cm×65cm的胶合板上，作为电脑主机底座，最合适的连接件(或连接剂)的是(　　)

15. 将合页固定在木门框上，最合适的连接件是(　　)
A．膨胀螺栓 B．铆钉 C．自攻螺丝 D．铁钉
16. 要将电视机挂架的底板安装在墙壁上，应选用的连接件是(　　)
A．铆钉 B．螺栓螺母 C．膨胀螺栓 D．水泥钉
17. 更换侧边横梁，合理的构件是(　　)

18. 要将一款轻型壁扇安装在水泥墙面上，合适的连接件是(　　)

19. 学校欲将旗杆(圆形钢管，可横向打孔)固定在地面上，既要保证足够强度，又要使旗杆容易放倒以便维修，你认为旗杆和支架的连接件合理的是(　　)

20. 甲处横档与桌脚间的连接设计，以下方案中较合理的是(　　)

21. 如图所示为一款扶手与车身固定的手推平板车，要实现扶手可翻倒与车身折叠，扶手竖起后又能可靠固定，下列方案中不可行的是(　　)

22.如图所示为电脑小桌的桌板及桌腿的示意图，桌板及桌腿都为木质材料，桌腿通过连接件安装到桌板上。要求不使用小桌时，桌腿能翻折至贴紧桌板，使用小桌时，要求桌腿能牢固可靠。合理的连接件是(　　)

23. 如图所示为儿童木床示意图，护栏中有个方形框，两端分别装有两个转动轴和限位锁，设计者希望其既能作为简易梯，睡觉时又能翻上去补全护栏。要求能竖起成为护栏和放下成为简易梯，固定可靠。安装在右侧合理的连接件是(　　)

24. 如图所示为一款可折叠椅子，支撑架、支撑脚采用高强度合金材料制成。支撑脚与支撑架的连接处采用活动连接，以实现可折叠。在支撑架连接处设计有小孔用于穿过销钉，则活动支撑脚连接处的结构示意图是(　　)

25. 如图所示为连接管道的法兰，要使两法兰紧密相连，又能在维修时方便拆卸，应采用的连接件是(　　)

如图所示为便携式可折叠户外摆摊桌子。该桌子简约时尚，用途广泛。但在实用过程中，有时候会发现展开的桌子两边会发生分离，影响使用，为此，小天同学想设计一个固定件，在不影响桌子原有功能的情况下，增加桌子使用时的强度。请完成26—27题。
26．关于该固定件的形状，以下选项合理的是(　　)

27．要把该连接件安装到木桌上，其右侧圆孔处的连接方式应采用(　　)
A．榫接 B．焊接 C．铰连接 D．钢链接
28如图所示为一款折叠式沙发的侧视图，沙发靠背向后翻倒即可变成床，图中黑色圆圈表示金属插销，插销与坐垫、靠背固定在一起。如下扶手上的圆孔和滑槽设计最合理的是(　　)
题28图
