周界总线主机方案

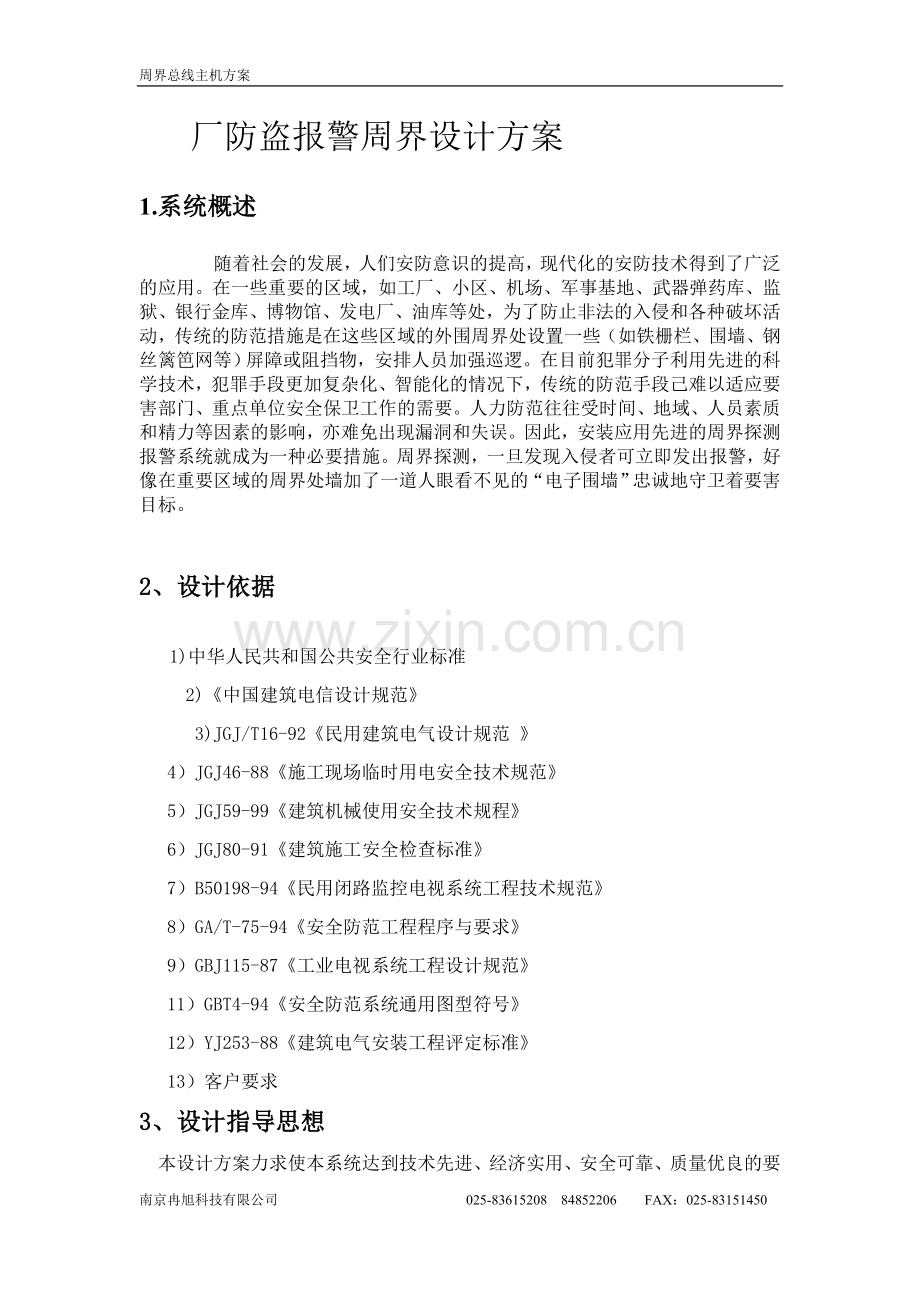

厂防盗报警周界设计方案
1.系统概述
    随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。在一些重要的区域，如工厂、小区、机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。因此，安装应用先进的周界探测报警系统就成为一种必要措施。周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。

2、设计依据
1)中华人民共和国公共安全行业标准
   2)《中国建筑电信设计规范》
  　3)JGJ/T16-92《民用建筑电气设计规范 》
4）JGJ46-88《施工现场临时用电安全技术规范》
5）JGJ59-99《建筑机械使用安全技术规程》
6）JGJ80-91《建筑施工安全检查标准》
7）B50198-94《民用闭路监控电视系统工程技术规范》
8）GA/T-75-94《安全防范工程程序与要求》
9）GBJ115-87《工业电视系统工程设计规范》
11）GBT4-94《安全防范系统通用图型符号》
12）YJ253-88《建筑电气安装工程评定标准》
13）客户要求
3、设计指导思想

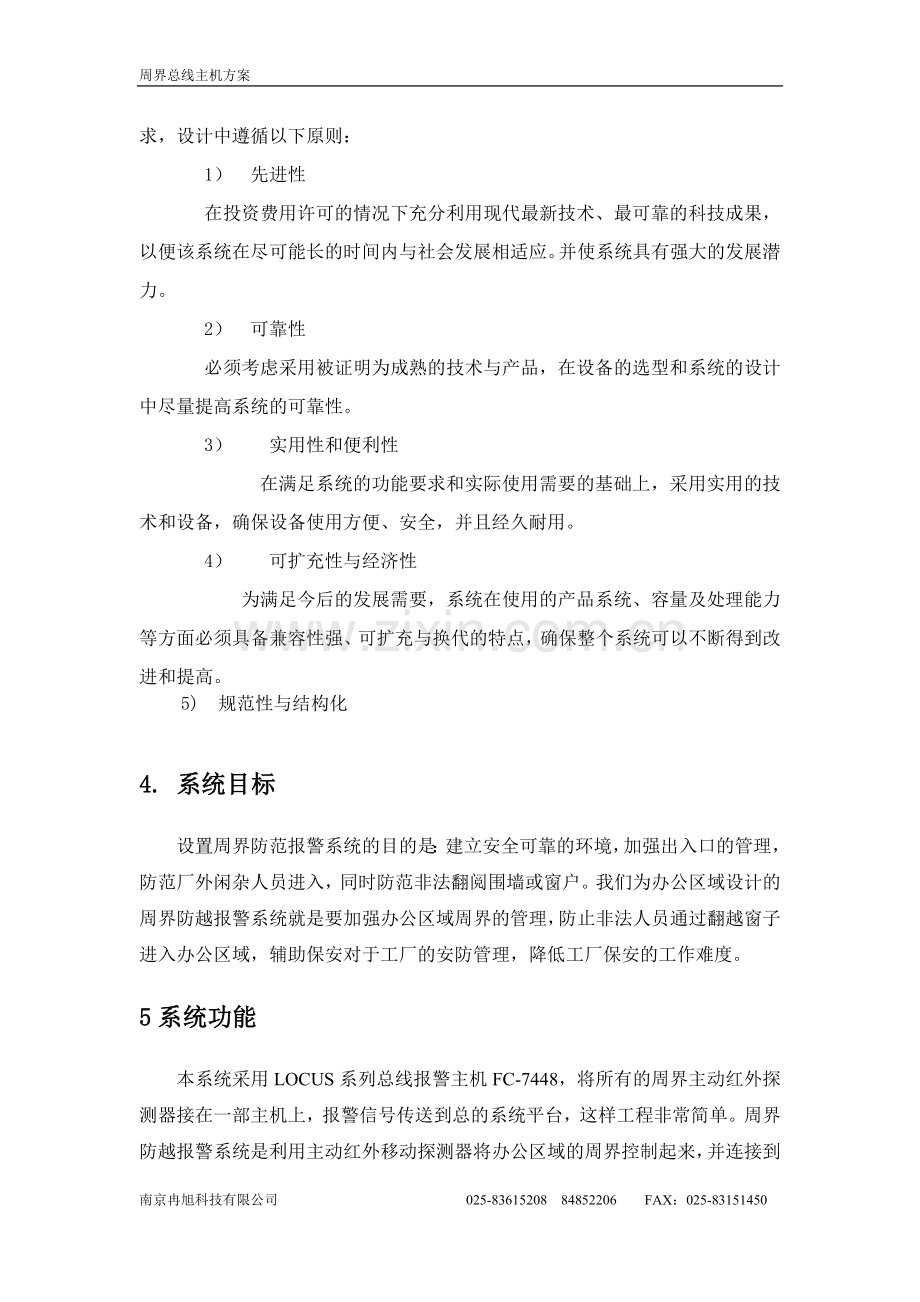

本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：
    1） 先进性
    在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。
    2） 可靠性
    必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。
    3）  实用性和便利性
       在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
    4）  可扩充性与经济性
      为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5) 规范性与结构化

4. 系统目标
设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范厂外闲杂人员进入，同时防范非法翻阅围墙或窗户。我们为办公区域设计的周界防越报警系统就是要加强办公区域周界的管理，防止非法人员通过翻越窗子进入办公区域，辅助保安对于工厂的安防管理，降低工厂保安的工作难度。
5系统功能
本系统采用LOCUS系列总线报警主机FC-7448，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将办公区域的周界控制起来，并连接到管理中心主机，当外来入侵翻越围墙时，探测器会立即将报警信号发送到保卫科，同时启动联动装置和设备，对入侵者进行阻吓，且保卫科人员可以立刻赶往报警地点。
根据四周地形特点，设置了20对LOCUS三光束对射式红外报警探测器位于办公区域四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。
其系统构成图如下：

报警主机
对射探测器
键盘
警号
联动控制
前端
中心
传输
线缆

由上可见，周界防越报警系统由前端、传输、控制主机三部分组成，
前端
周界报警探测器
发
射
端
接收
端
图1
对射探测器
对射探测器

对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域（图1）。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警（图2）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图3），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
对射探测器

发
射
端
接收
端
图2
对射探测器

经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。
发
射
端
接收
端

对射探测器
对射探测器

对射探测器选用LOCUS双射束红外对射，能在室外恶劣的环境下正常工作，可有效地降低误报率。

系统控制端
FC-7448总线报警控制主机

FC-7448大型报警主机系统是美安科技公司非常成熟稳定的产品，并具有很强的使用性。被广泛地应用在办公区域住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。可实现计算机管理，并方便地与其它系统集成。
下面是总线示意图：

6 系统特点
（1）低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更具有高稳定性和误报率极低的特点，对室外环境工作表现出极强适应性。
（2）稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心机。因此具有传输距离远，系统扩展余地大的优点。
（3）集成
采用数字化处理技术，能以数据库记录等手段对警情作出迅速反应，并可与其它安防系统联动，达到万无一失的目的。
（5）反应迅速
接警时间极短，报警控制器检测到报警信号后，在0.5s内即可将报警信息上报至控制中心。
（6）系统安装运行、维护成本低，使用寿命长
（7）LCD显示报警位置
发生报警时，可直观显示警情确切位置与报警类型。
设备参数：
·FC-7448大型总线中文报警控制主机

FC-7448大型报警主机系统是美安科技公司非常成熟稳定的产品，并具有很强的使用性。被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。可实现计算机管理，并方便地与其它系统集成。

基本功能
◎ 全中文液晶显示，方便操作。
◎ 自带8 个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248 个防区。
◎ 总线总长度达2.0km（直径1.5mm）。
◎ 可接15 个键盘，分为8 个独立分区，可分别独立布防/撤防。
◎ 支持双向有线无线键盘，双向智能遥控器。
◎ 控制程序采用C+语言编写，可靠性高。
◎ 有200 组个人操作密码；30 种可编程防区功能。
◎ 可选择多种防区扩展模块：有八防区扩展模块FC-7408、单防区扩展模块FC-7401、双防区扩展模块FC-7402、六防区键盘FC-6Zkey、及 带地址码的探测器。
◎ 辅助输出总线接口可接FC-7412、FC-32B 继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
◎ 通过FC-7412 可实现与计算机的直接连接，或通过接口的设备与LAN连接。
◎ 可通过PSTN 与报警中心连接，支持4+2、Contact ID 等多种通讯格式。
◎ 可实现键盘编程或远程遥控编程。
◎ 支持无线扩充功能：2 个无线接收器，112 个无线探测器或按钮，5 个无线键盘。
◎ 为需安装多防区安防系统打造。

电性能指标：
产品型号
FC-7448
输入功率
AC18V，50W，50Hz/60Hz
辅助输出功率
DC12V，最大1.0A
备用电源
12V，7.0AH
主机板耗电
静态 175mA
报警状态
250mA
报警输出口
DC12V，1.75A
可编程输出口1
可编程输出口2
总共可接15 个键盘，使用Ф1.0mm 非屏蔽键盘总线，长度为300m，键盘总线总长度不得大于1800m
外观尺寸
365×310×85mm

系统特点：
   键盘：主机键盘采用液晶显示屏，每个分区或防区的编程都可以显示在液晶键盘上，可以随意查询编程内容， 观察延时时间，核实红外信号实时强度等。
   传输：采用RS485总线传输方式，2芯总线解决240防区的连接，通过模块转换为普通有线防区，以两芯总线方式传输：速度快、距离远，传输距离≥2.0千米，方便布线，安装简捷。
   储存：400条储存事件纪录，如系统布撤防、报警、系统故障等，方便了用户查询，断电后还能存储最近的100个事件纪录。
   控制：系统可接15个键盘，共可以分成8个完全独立分区，每个分区可有自己独立的键盘和报告ID码，部分键盘被指定成系统主键盘后可以对所有分区进行控制。
   布线：系统升级空间大，7种防区扩展特性，系统主机可以增加无线接收模块，升级为无线报警主机。
   扩展：采用总线多防区采集方式，只用一根2芯总线，就可以采集通讯所有报警点的信息，进入总控中心，节省了可观的线材和管材费用。且有利于日后的维护、检修、增减防区

ABE 3光束数字变频主动红外探测器

◎ 数码八段变频，现场全息实时报告。
◎ 专利多维容错DSP芯片，真检测报警技术。
◎ 独有位移接收，大功率发射器件，功率余度达90%。
◎ 数字模糊人工智能识别：采用人工智能模糊判断，误报率降至最低。
◎ 智能功率发射：自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能。
◎ 绿色环保：带有可控的功能显示，安装调试完毕后，可关闭显示，大大节约电能。
◎ 专利三元同轴大口径非球面双焦距精密光学聚焦镜。
◎ 全功能诊断，环境自适应，故障锁定。
◎ 专利的平衡检测,独特的数字滤波，抗邻频光达IP85。
◎ 采用长寿命无触点，低电压，微功耗固态继电器。
◎ 无需开外壳即可调整对射光轴。

产品型号
ABE-50/F
ABE-100/F
ABE-150/F
ABE-200/F
ABE-250/F
室外警戒距离
50m
100m
150m
200m
250m
室内警戒距离
150m
300m
450m
600m
750m
光束数
3
光源
红外数字脉冲式    8段变频
感应速度
35～700ms
报警输出-常规
常闭和常开（NC&NO）     接点容量AV/DC     30V/0.5A
报警联动
是
工作电压
DC 13.8～24V；AC 11～18V
工作电流
60mA
65mA
65mA
65mA
70mA
长寿命模式
40mA
32mA
32mA
32mA
40mA
使用温度
-25℃～55℃
使用湿度
5%～95% (RH)
防拆输出
常闭(NC)      接点容量AV/DC    24V/0.5mA
水平角度调节
180°(±90°)
垂直角度调节
±10°
外壳材料
德国PC

ABH 四光束数字变频主动红外探测器

◎ 有线 ，数码八段变频，现场全息实时报告。
◎ 专用DSP芯片，专利多维容错，真检测报警技术。
◎ 使用偏馈式球面高精度光学聚焦镜。
◎ 数字模糊人工智能识别：采用人工智能模糊判断，误报率降至最低。
◎ 智能功率发射：自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能
◎ 绿色环保：带有可控的功能显示，安装调试完毕后，可关闭显示，大大节约电能
◎ 两组独立步进式精密微调，内置光学瞄准镜。
◎ 独有位移接收，大功率发射器件，功率余度达90%。
◎ 专利的平衡检测，独特的数字滤波。
◎ 采用长寿命无触点，低电压，微功耗固态继电器。
◎ 全功能诊断，环境自适应，故障锁定。

产品型号
ABH-50/F
ABH-100/F
ABH-150/F
ABH-200/F
ABH-250/F
室外警戒距离
50m
100m
150m
200m
250m
室内警戒距离
150m
300m
450m
600m
750m
光束数
4
光源
红外数字脉冲式
感应速度
35～700ms
报警输出-常规
常闭和常开（NC&NO）    接点容量AV/DC    30V/0.5A
报警输出-总线
RS-485
工作电压
DC 13.8～24V；AC 11～18V
工作电流
60mA
65mA
65mA
65mA
70mA
长寿命模式
30mA
32mA
32mA
32mA
40mA
使用温度
-25℃～55℃
使用湿度
5%～95% (RH)
防拆输出
常闭(NC)    接点容量AV/DC    24V/0.5mA
水平角度调节
180°(±90°)
垂直角度调节
±10°
外壳材料
德国PC

清单：

设备
型号、规格
单价
单位
数量
备注
主机
FC-7448
3700
套
1
含电源，总线驱动器，机箱、主板
中文液晶键盘
FC-7416
820

只
1

地址模块
FC-7401
100
只
8
每一防区配备一只,
声光警号
HC-103
50
只
1

对射
ABE-100F
538
对
8
三光束100米，八段变频防干扰误报，自带蜂鸣器现场警告，带受光强度指示灯。
对射支架

100
对
8
原装支架，进口PC工程材料，分底座，直节，弯节，盖帽四部分组合，根据环境在墙头直立装或墙面侧装均可。（直立高度约40cm）
支架直节

50
只

可加高支架,支架配件(加高度10cm/只，根据现场情况添加，多退少补)
电源
24V10A开关电源
130
只
1
给对射供电
电源
12V7AH蓄电池
70
只
1
给主机供电
线材
RVV4*1.0~1.5
6.5
米

按实际用量算

本方案是按照8路有线来计算，具体的布防可根据实际情况来增减对射器。
