多功能礼堂设计方案 (2).doc

目 录
第一章 总体概念 3
第二章 音频扩声系统设计 6
一、设计思想 6
二、设计指标 7
三、系统设计原则 9
四、专用声场分析软件 10
第三章 扩声设备性能、参数说明 11
一、 ALLEN&HEATH调音台 GL2600/424 11
二、 数字处理器 美国/ASHLY 4.24C 15
三、 均衡器 美国/ASHLY GQX3102 18
四、 音箱功放 19
五、 音箱 21
第四章 会议系统配置设计说明 28
第五章 灯光系统配置设计说明 31
一、用户投资意愿 31
二、设计说明 31
三、设计配置 31
四，设备性能简介 32
五、全数字硅箱简介 37
六、电脑调光台简介 38

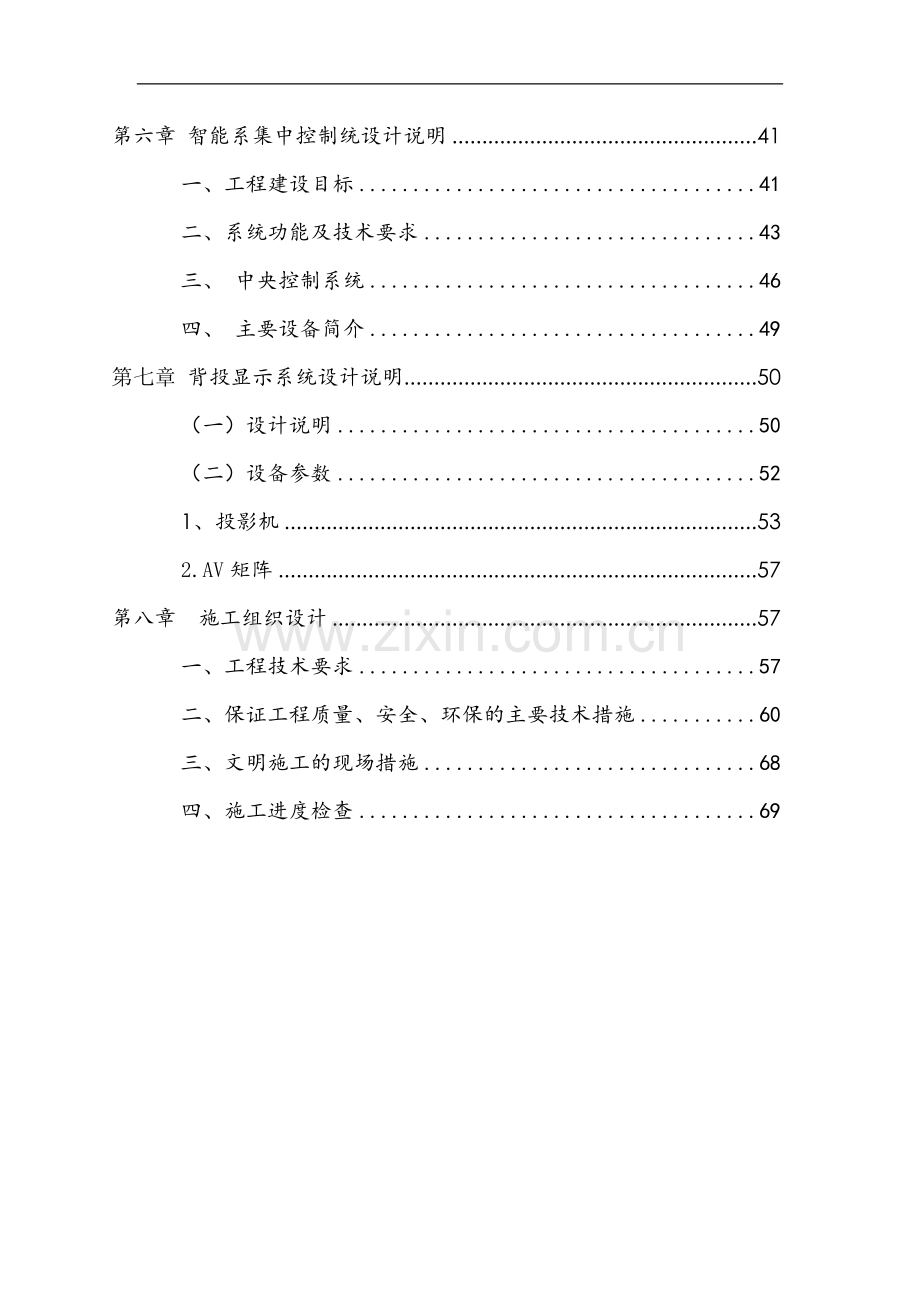

第六章 智能系集中控制统设计说明 41
一、工程建设目标 41
二、系统功能及技术要求 43
三、 中央控制系统 46
四、 主要设备简介 49
第七章 背投显示系统设计说明 50
（一）设计说明 50
（二）设备参数 52
1、投影机 53
2.AV矩阵 57
第八章 施工组织设计 57
一、工程技术要求 57
二、保证工程质量、安全、环保的主要技术措施 60
三、文明施工的现场措施 68
四、施工进度检查 69

第一章 总体概念

随着信息时代的到来，计算机多媒体技术的迅猛发展，网络技术的普遍应用，大到世界各行业特定政府机关、国家政法机关或大型调度中心的建立，小到各工矿企业会议、技术报告及讲座的进行，对现代视讯展示、数码电声处理、自动化电器处理等组成的多媒体声光像系统的渴望越来越强烈，而传统的模拟电子技术很难满足人们在这方面的要求。近几年迅速崛起多媒体声光像系统技术正在逐步成为适应这一需求的有效途径。为此，我们根据现代会议室的实际应用和需求，采用最新的多媒体音视频产品和先进设计手段，提出本系统方案供用户选择和参考。
我们此次的设计是根据现代会议厅所提出来有关系统的具体应用需求，结合我们以往同类项目的工作经验，依据现有的国家标准、规范，并参照国际上通用规范进行的。在系统设计过程中，我们按以下的思路进行设计：
突出先进性、实用性、可靠性系统特点
数字化的高集成度可控制能力
多功能的应用性
灵活的扩展性
完善的售后服务保证体系
根据一般会议厅和会议室的功能要求及甲方的具体要求，我们将整个厅堂的功能做如下定位：
综合多功能会议厅的设计，能够满足以下功能：摄像监控、培训教学等，追求语言的清晰图和饱和度，声压级级要求达到国家厅堂扩声系统一级标准。同时预留了丰富的接口，方便以后系统的扩展，实现整个系统的强大功能。同时有演出用的舞台，配置了专业的舞台灯光系统和演出扩声系统，加了超低音音箱和效果器，追求声音的饱满度和浑厚感，能够满足文艺演出，会议报告，庆典活动召开等功能。

设计结构图：

结构拓扑图：

第二章 音频扩声系统设计
一、设计思想
我们此次的设计是根据业主方所提出来的有关该系统的扩声系统具体应用需求，结合我们以往同类项目的工作经验，依据现有的国家标准、规范，并参照国际上通用规范进行的。在系统设计过程中，我们按以下的思路进行设计：
² 突出先进性、实用性、可靠性系统特点
² 多功能的应用性
² 极易伸张的扩展性
² 完善的售后服务保证体系
根据上述标准和甲方技术文件要求，我方进行了设备的合理化配置、计算机辅助声学设计、计算机辅助制图，将本工程项目进行了最合理的优化。设计涉及的计量单位均采用国际单位SI制。
设计所涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计、制造、检验和试验。
中华人民共和国国家行业标准：
GB4959-85《厅堂扩声特性测量方法》
WH01-93《扩声系统声学特性指标与测量方法》
GYJ25-86《厅堂扩声系统声学特性指标》
GBJ118-88《民用建筑隔声设计规范》
GB/T15381-94《会议系统及其音频性能要求》
GB/T4959《厅堂扩声特性测量方法》
GBJ232-92《电气装置安装工程施工及验收规范》
JGJ/T16-96《民用建筑电气设计规范》
GB14197-93《声系统设备互连的优选配接值》
GBJ76-84《厅堂混响时间测量规范》
GB/T14476-93《客观评价厅堂语言可懂度的RASTI法》
GB120206-89《声频设备一般术语和计算方法》
以及其它现行的国家和行业一级语言与音乐标准及规范，招标技术要求，招标设计相关图纸和材料表。
二、设计指标
为了使设计的目标具有可“度量性”，以原广电部GYJ25-86《厅堂扩声系统声学特性指标》我们认为所确定的指挥中心大厅的设计指标，应该为本厅扩声系统的设计将选用国家《语言音乐兼用一级声学特性指标》
GYJ25-86厅堂扩声系统声学特性指标

最大声压级（空场稳态、准峰值）
传输频率特性
传声增益
声场不均匀度
总噪声级
音 乐扩声系统
一级
100-6300 Hz
平均≥103 dB
100-6300 Hz ≤±4dB
100-6300 Hz
≥-4dB（戏曲）≥-8 dB（音乐）
100Hz≤10 dB
1000Hz-6300 Hz ≤8 dB
≤NR 25
二级
125-4000 Hz
平均≥98 dB
125-4000 Hz
≤±4 dB
125-4000 Hz
平均≥-8 dB
1000-4000 Hz
≤8 dB
≤NR 30
语言音乐兼用
一级
125-4000 Hz
平均≥98 dB
125-4000 Hz
≤±4 dB
125-4000 Hz
平均≥-8 dB
1000-4000 Hz
≤8 dB
≤NR 30
二级
2105-4000 Hz
平均≥93 dB
2105-4000 Hz
+4 dB、-6 dB
2105-4000 Hz
平均≥-12 dB
1000-4000 Hz
≤10 dB
≤NR 30
语言扩声系统
一级
2105-4000 Hz
平均≥90 dB
2105-4000 Hz
+4 dB、-6 dB
2105-4000 Hz
平均≥-12 dB
1000-4000 Hz
≤8 dB
≤NR 30
二级
2105-4000 Hz
平均≥85 dB
2105-4000 Hz +4 dB -10 dB
2105-4000 Hz
平均≥-14 dB
1000-4000 Hz
≤10 dB
≤NR 25

足够的声压级
随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态的节目信号。设计所选用的扬声器功率大，灵敏度高，与之相匹配的功率放大器具有足够的功率储备。经计算完工后的观众厅内的声压级应该完全可以达到国家一级厅堂的指标要求。
良好的声场均匀度
设计中所选的扬声器显然是根据听众区的具体位置和面积，组成“点”声源阵列，有效降低阵列的梳状滤波效应，所选用的扬声器都是恒指向扬声器，有利于语言清晰度的提高，听众区都处于扬声器的覆盖范围内，可以预见声场均匀度是良好的，而通过计算机的模拟运算结果也可证明这一点。
平滑的传输频率特性
系统中对每路扬声器都进行参量均衡的调整，使其在指向性控制范围内各频率声束宽度变化很小，没有过激点和陷波点，而且在扩声系统中，每路扬声器都连接有一台房间均衡器（在DSP数字音频处理系统中），能提供足够的手段改善观众厅和舞台区耦合空间声场对传输频率特性的影响，确保系统的传输频率特性平滑。
良好的传声增益
系统中的扬声器布置合理，主要表演区均在主扩声扬声器的覆盖范围外，所选用的扬声器采用恒定指向号角，－6dB角外的声能衰减迅速；另外，选用的传声器为心型指向、超心型指向。因此，系统的传声增益要达到设计目标是有保障的。
低的系统噪声
系统噪声的产生及引入，主要跟设备的档次以及系统配接方法有关。显而易见,在设计中所选的设备均采用了本底噪声较低的优质产品，系统采用星型接地，因此，若工程做得好,实现指标中所要求的本底噪声指标也是可得到保证的。
系统适应性强，方便扩展
通过对设备体系的分析,我们认为在设计过程中除对上述客观可测量指标进行重点考虑外，还可从使用的角度出发，放宽系统的适应性，除可以满足会议扩声要求外，它也可以满足多媒体音乐播放的要求，整个系统有效重放频率宽度为35Hz—18kHz，系统的调音台和处理设备，都保留有足够的扩展空间。
可靠性高、技术成熟
系统在设计中，在扬声器的最大声压级、功放的功率储备、扬声器的保护、音频处理器的处理能力以及主控调音台等环节引入冗余备份的设计理念，功放与扬声器单元的设计处于最佳匹配状态，这种系统整体解决方案，除对音质高保真重放有利外，另一个重要的优势就是大大提高了设备的可靠性。系统操作管理方便
建立计算机声学模型通过计算机进行辅助设计分析
在通过对整体设计的理解,我们采用了目前世界上最先进的EASE4.0系统软件进行计算机辅助设计，该软件是基于WINDOWS的最新版本，通用性强，在业界具有广泛的应用。在CAD建模过程中，我们注意了模型精确度对运算结果的影响，通过提高模型的近似度以提高运算结果的可参考性。
三、系统设计原则
扩声系统主要以语言扩声为目标，音乐重放扩声为目标。系统设计上要满足厅内的观众席处要有适合的响度、均匀度、清晰度和丰满度，不得出现回声、颤动回声和声聚焦等影响音质的缺陷。另外还要满足音乐扩声时的丰满度、明亮度及方向感声。
先进型原则——采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。
实用性原则——能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式。按照实际需要来设计相应的系统，在满足功能要求和技术指标要求的基础上尽量简化设计，坚持实用化，充分满足用户的需要。
可扩从充性、可维护性原则——要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。工程应有良好的整体视听效果，适当的风格和气派，所有产品应选用国内外正规厂家生产，并附有产品合格证书。
经济型原则——在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
高可靠性――采用系统集成设计方式，选用成熟可靠、性能稳定的设备和配件，系统关键部分采用冗余设计，具备一定的容错能力及抗干扰能力，在设备选型、材料采购、施工方案中解决了防静电问题，满足了用户可靠性要求。
易操作、易管理原则――提供良好的操作界面，方便用户操作，提高系统自动化管理能力，降低劳动强度。
四、专用声场分析软件
随着科技的进步、技术的发展，特别是数字技术在音频领域中得以应用，使得声信号的记录、传输和重放的音质有了很大的改善。但是，决定音质的好坏不仅与设备有关，还与声学环境和人耳的听觉特性有关。在同样设备的条件下后者显得更为重要。
所以音响系统设计的根本问题是声学问题，不是简单的设备选型与组套，厅堂最终的音质效果是电声与建声综合设计效果的体现，扩声系统设计首先要研究指定空间的声场，这一点非常重要。只有对要设计的厅堂的声场有深入的了解，并进行仔细的研究之后，进而对厅堂进行建声设计、处理和电声系统设计，并使二者完美结合，才能给出准确的“设计”，并获得最佳的音响效果。
根据以上要求，我们仔细审阅了土建图纸，对所有厅堂的建声进行了仔细的分析，将建筑声学的有关特性与电声作为“一体”进行综合设计考虑，采用计算机辅助设计对声场进行声学设计。事先，在计算机上建立了与厅堂建筑实体相同的立体模型。并对房间内建筑数据：
建筑体型形状；（关系到声学缺陷的产生，反射声的分布）
房间容积；（确定房间常数、混响时间）
室内墙面、顶棚、地板、座椅等材料吸声系数；
座位数及其排列；
近次反射声的分布
有了充分的了解后，充分考虑到直达声和混响声的扩散与叠加及声学比、混响半径等声学指标。并以此为基础对扩声系统进行声场设计。因为只有对声场深入仔细了解后，才能给出准确的电声设计指标，获得最佳的音质效果。
混响时间的确定
一般来讲，混响时间短可提高语言的清晰度，混响时间长可提高音乐的丰满度。我们认为，本系统应首先保证语言清晰度为主要目的，兼顾音乐、环绕影视使用要求。所以在进行扩声系统设计之前必须以特定的混响时间为基础，只有在特定的混响时间条件下对厅堂的“声学特性指标”的设计才是科学的、准确的，这也是我们设计的重点。
遵照上述原则，我们在计算机上建立了所有厅堂的实际立体模型并进行模拟计算。
具体设计步骤及结果
扩声系统声学特性计算机辅助设计（CAD）是利用现代化技术手段从事工程设计的一种理想方法，精度高、效率高，更重要的是无须等到安装调试结束就能知道工程设计结果。它是应用计算机，借助于实用专业软件，对厅堂、体育馆（场）、会议室的扩声系统的声学特性进行计算机辅助设计（CAD）的。
声学特性计算机设计系统有非常好的可信度和精度，在输入厅堂的建声数据足够准确时，其计算数据与最后电声实测结果相比较，误差可控制在1分贝以内。对工程设计和安装调试而言，这已经足够，同时它还具有很好的设计安装调试指导性，这在以往的工程设计中得到了良好的验证。采用声学CAD计算机系统来设计本系统厅堂的声学特性，就意味着，无须等到系统安装、调试和测量完毕之后，就能知道其设计和安装调试结果。换句话说，依据本设计方案所给出的音响系统及设计计算结果，已清楚的看到了该会议室预期的扩声系统声学特性。
本设计方案是采用系统分析软件，并根据《厅堂扩声系统声学特性指标》（GYJ25-86）；《厅堂扩声特性测量方法》（GB/T4959-1995）；《客观评价厅堂语言可懂度的RASTI法》（GB/T14476-93）进行设计计算，其结果可见我们在以后提供的“扩声系统声学特性设计计算及声场分布展示图”。
指挥中心大厅扩声系统设计完全满足国家《音乐一级声学特性指标》要求

第三章 扩声设备性能、参数说明
一、 ALLEN&HEATH调音台 GL2600/424
自1969年成立以来，英国ALLEN&HEATH 公司设计出大量实用创新的音频混音设备，并因其杰出的性能、功能和构造质量赢得广泛的称赞。我们很荣欣地为您介绍我们全新的产品—GL系列 双功能音频调音台。新的GL系列具有具备优良的模拟音频性能和直观方便简单的操作，并且提供了大量最新的现场演出需要的功能，同时，保持着英国ALLEN&HEATH公司坚固机身、全金属外壳、插卡式独立通道模块结构等标志性特点。这些得益全部源自于英国ALLEN&HEATH 公司最新的生产方法和音频电子技术的进步。
我们作为双功能调音台的先锋，新的GL系列具备的每个功能和细节，都会遵循在任何一个模式下都没有过多和不实用的控制功能这一概念。当进行主扩声混音时，辅助输出可使用前置均衡器和压缩器影响舞台返送效果。辅助（Aux）切换开关意味着能将各输入通道的推子前（Pre fade）和推子后（post fade）的输出音量可以用推子来控制，并有断点插入、静音、电平显示功能，而且是平衡式XLR输出。可以将不同的编组与左右通道混合后创造更多所需的输出。
另外我们还为GL系列调音台匹配了许多有用的工具。虽然不用调音台在结构细节上存在差异，但是所有的调音台都配备了精密的工具来帮助调音师方便地工作。
1、特点：
和PA, WZ, ZED系列一样的结构设计--全螺帽固定, 垂直式安装印刷电路板。
USB 接口具有辅助混音特点--纪录LR混音推子前或推子后，或从辅助混音获得定制的信号。
(1)、4 路辅助输出 - 是同等级产品中没有的-- 2 推子前, 2 推子后, 立体声通道的辅助输出。
(2)、 3 路立体声通道带双输入Cakewalk SONAR LE 软件--多轨道记录功能，或用作现场效果器。较小衰减麦克风前置放大器 - DuoPretm--每路双前置放大器都带INSERT插口和高通滤波器
（3）、TRS 1/4" 和 迷你插口可接耳机，AUX 1-2带立体监听, USB, LR 混音& 监听。
GL四母线系列调音台的特色是同样高性能的DuoPre无衰减器前置放大器，它是一种高质量的话筒电路和优化的线路输入电路，而不是一个前置放大器处理话筒和线路信号。
GL四母线系列有一个带输入/输出开关的敏感的四波段、二扫频中音EQ、6个辅助发送、4个子编组、每个单声通道上直接输出、独立的左、右、中主母线、100mm推子、2个矩阵输出等等。
３、特点：
和PA, WZ, ZED系列一样的结构设计--全螺帽固定, 垂直式安装印刷电路板。
USB 接口具有辅助混音特点--纪录LR混音推子前或推子后，或从辅助混音获得定制的信号。
4 路辅助输出 - 是同等级产品中没有的-- 2 推子前, 2 推子后, 立体声通道的辅助输出。
3 路立体声通道带双输入
Cakewalk SONAR LE 软件--多轨道记录功能，或用作现场效果器
较小衰减麦克风前置放大器 - DuoPretm--每路双前置放大器都带INSERT插口和高通滤波器
TRS 1/4" 和 迷你插口可接耳机
AUX 1-2带立体监听, USB, LR 混音& 监听
和之前推出的较小型的调音台类似，该四母线系列调音台的特色是同样高性能的DuoPre无衰减器前置放大器，它是一种高质量的话筒电路和优化的线路输入电路，而不是一个前置放大器处理话筒和线路信号。
GL四母线系列有一个带输入/输出开关的敏感的四波段、二扫频中音EQ、6个辅助发送、4个子编组、每个单声通道上直接输出、独立的左、右、中主母线、100mm推子、2个矩阵输出等等数字处理设备。
参数特性
GL2600是4路总线双功能模拟混音台，其设计适合专业音频应用。无论是主调音台混音、辅助输出，还是两者兼有，无论是现场应用还是录音室应用，无论是安装在繁忙的场地，在路上，还是租赁，GL2600均能提供完美的解决方案。其工程设计和我们的高端调音台产品满足同样的严格标准，确保了最高的可靠性与最佳的音响表现。获得巨大成功的GL2600，在行业中处于领先地位，为现代混音技术提供更多的创新能力，将音响表现提升到更高。
特点：
○16，24，32通道框架
○LR主混音与M输出
○4个可分配音频分组每个带有声像控制
○6路辅助发送，每个带有通道前/后切换开关
○7x4矩阵包括内部输入
技术规格
※16，24，32通道结构
※左右（LR）主混音
※多模式单通道输出
※4组发送
※6路辅助发送
※7x4 矩阵
※适合的双功能用于主调音台/****混音
※可以录音
※单通道可以配置为左右叠加，C混音，****，或辅助馈送
※带声像控制的子编组
※矩阵外部输入带电平微调与共享输入
※2路立体声通道，每路带有话筒与双立体声线路输入
※立体声通道话筒输入可以用交叉跳线接到矩阵，用于环境声馈送
※立体声通道线路输入可以独立地分配给左右通道
※4段均衡，2个扫频点
※100Hz通道高通滤波器
※独立的幻象电源
※极性开关
※通道与主电平表
※通道直接输出
※每路通道推子前/后辅助切换开关
※内部跳线插头用于均衡器前/后辅助输出，直接输出以及其他选项
※所有推子上都带静音
※100mm防尘推子
※可分配的对讲功能
※1kHz振荡器/粉红噪音发生器
※2轨****与重放到左右通道
※头戴式耳机与本地****输出
※专用立体声****电平表
※电子平衡XLR输出
※话筒或线路上前置放大+34dBu最大输入能力
※超低噪音混音耳放设计
※内置电源带额外的后背电源输入
※金属插口，镀金XLR插口，密封电位器与开关
※独立电路卡带螺丝紧固电位器
※实心铜总线接地
※Sys-Link V2调音台连接选项
※4针灯插座

二、 数字处理器 美国/ASHLY 4.24C
24位数字音频系统处理器:占用一个机架式空间，四个输入接口-八个输出接口，输出可以分配给任何一个输入，12,18和24dB/倍频程斜率，682毫秒输入延时，21毫秒输出延时，采用LinkWits-Riley，Bessel和ButterWorth滤波器，参量均衡器:全带宽，第1/64到4倍频程范围，每个输出配有限幅器，直观的用户界面，通过前面板、个人电脑或者MIDI可以进行编程，48KHz的采样频率，独立的输入输出指示，平衡的输入和输出，XLR音箱接口，配ASHLY 专用PROTEA控制软件
特点
占用一个机架式空间
四个输入接口-八个输出接口
输出可以分配给任何一个输入
12,18和24dB/倍频程斜率
682毫秒输入延时，21毫秒输出延时
采用LinkWits-Riley，Bessel和ButterWorth滤波器
参量均衡器：全带宽，第1/64到4倍频程范围
每个输出配有限幅器
直观的用户界面
通过前面板、个人电脑或者MIDI可以进行编程
48 KHz的采样频率
独立的输入输出指示
平衡的输入和输出
XLR音箱接口
配ASHLY 专用PROTEA控制软件
应用：
音响系统的分配
声音的处理
多功能大厅间隔或大堂音响工程的声音管理
主扩声的音箱系统处理
音箱的距离延时和侧面补声的控制
舞台监听的调整及音箱保护
性能特性：
输入： 全平衡式接口，18K Ω
最大输入电平： +20dBu
输入增益范围： -40dB to +12dB
输出： 全平衡式接口，112 Ω
最大输入电平： +20dBu
输入增益范围： -40dB to +12dB
失真： <0.01 @ 1KHz，+20dBu
动态范围： >110dB 20Hz - 20KHz 未加权
输出噪音： <-90dBu 未加权
EQ滤波器
段数： 输入4段参数，输出3段参数
参数范围： 1/64Th倍频程 ～ 4倍频程
范围： +15/-30dB，0.1dB 增值
频率响应： 1/24th倍频程
分频滤波
高通滤波器及低通滤波器频率范围：19.7Hz to 21.9kHz，off
延时
输入延时： 0 - 682 ms
输出延时： 0 - 21.3 ms
增值： 20μs
输入输出增益
范围： +12/-40dB，0.1dB 增值
极性： 0 or 180度
压缩机/限幅器
输入范围： -20dBu to +20 dBu
压缩比范围： 1.2:1 to INF:1
启动时间范围： 0.5ms to 50ms
恢复时间范围： 10ms to 1s
处理器
输入 A/D： 24bit
输出 D/A： 24bit
采样比例： 48kHz
增加延时： 1.46ms
其他
功率要求： 80 - 260VAC，30W
包装重量： 10lbs
尺寸： 19.0"L x 1.75"H x 6.0"D
I/O 接口： XLR
三、 均衡器 美国/ASHLY GQX3102
美国 Ashly [雅士尼] GQX 系列的各类型号产品已经有了20余年的生产经验，在技术上积累了很多优势。精确的 Wein- 桥式滤波器和专门设计的求和式放大器可提供特别精确的响应、极低的噪声、几乎可以忽略的失真和优秀的抗磁场能力。
所有滤波器的 Q 值恒定，纹波极小。直线型滑动推子专门采用具有中间定位触点（可用作"开/关"滤波器，尽可能提高信噪比）的金属轴杆。所有单元当电压下降到93VAC时仍然能够保持正常工作，尤其适合于那些电源稳定性存在问题的使用场合。
GQX-3102是双通道 31 段1/3 倍频程均衡器。GQX-3102 均能提供可调节的高通滤波器电路和10段双色发光二极管电平显示，参考电平为 0VU 至 +4dBu。GQX-3102 均衡器的斜率均可以切换选择为 6dB 或 15dB ，所有GQX 系列产品均通过 U.L 认证，符合固定安装型系统的要求。
特 性：
· ¨ 阻尼式金属轴臂推子
· ¨ 低失真、高精度的 Wein- 桥式滤波器
· ¨ "Q" 值恒定，"平直"位处保持低波纹系数和精确响应
· ¨ 平衡式 XLR、1/4" 立体声直插和端子接头式输入
· ¨ 准平衡式 XLR、1/4" 立体声直插和端子接头式输出
· ¨ 31 段均衡器型号具有可选 15dB 或 6dB 范围
· ¨ 31 段均衡器型号具有开关可调式高通滤波器
· ¨ 31 段均衡器型号具 10 位、2 色 LED 电平表及峰值 LED 显示器
四、 音箱功放
主音箱功放 德国/CAMCO VORTEX 6和返送音箱功放 德国/CAMCO VORTEX 4

产品介绍：

精确，纯净音质性能和强大的功率定义了Vortex系列。其与众不同之处是更加注重音质设计和完整性。
纯净的音质特性
由于从一开始就对消除声音缺陷进行了悉心设计，因此精确和透亮是Vortex系列的显著特征。而同样显著的还有Vortex系列异常低的失真值和极好的信噪比。
灵活的功率和应用设置
得益于它独特的功率系统，Vortex功放可以在各种应用和扬声器设置之间方便地切换，包括有一个大容量的功率储备库，它的稳定性可以达到1欧姆的负载，以及可以运行于立体声、桥接单声道和并接单声道工作模式的能力。
为流动演出及更多的应用而设计
12.4kg的重量以及专为专业人员流动演出的要求的设计，这些都保证了2U的Vortex功放极高的可靠性，所有的动态保护电路均出自一个目标：“任何时刻都有声音。”
具备远程控制功能的系统
Vortex系列的远程控制系统支持多种应用，从主扩声到控制中心，它的控制和监听能力已经成为它的一个标准特征。
可选的DSP控制模块和音频传输网络
所有的Vo r t e x功放均可以通过CAMCO先进的控制器模块把Vortex升级成一个扬声器管理系统，网络解决方案通过EtherSound或CobraNe提供独立的网络选项模块，也可以把DSP和网络模块结合起来。
6年保修期
保修期是从购买之日起的6年，这是对CAMCO功放知名可靠性的有力支持。

产品参数：

尺寸规格：

五、 音箱
（一） 、线性阵列音箱 法国/NEXO GEO-S1230

两分频
低频单元尺寸：1X12″ 高磁通钕磁
高频单元尺寸：1X3″音圈 1.4″喉管 16Ω高频驱动器于5°双曲线反射式波源
阻抗：16欧（全频模式）;低频单元：16欧; 高频单元:16欧
频宽：55HZ---20KHZ
分频点：1.1KHZ
灵敏度：103db
扩散角度：耦合面30° 非耦合面可设置为80°、120°
对功放机功率的要求：一个通道推3只S1230时，高频要求: 875 - 1550W 4欧，低频要求: 1750 - 3100W 4欧；
一个通道推4只S1230时，高频要求: 1000 - 1800W 4欧，低频要求: 2000 - 3600W 4欧；
一个通道推6只S1230时，高频要求: 1650 - 3000W 2欧，低频要求: 3300 - 6000W 2欧；
全频模式下，每只音箱（建议）获得功率：500 - 1000W 16欧。北京路德建筑音响提供参数
外观尺寸：（高、宽、深）344mm X 674mm X 400mm
净重：26.8KG

GEO S1230扬声器 频响曲线图

（二） 超重低音音箱 法国/NEXO RS-15

RS15超低音箱是力素最新独创专利的 RS（RAY SUB）超低系列首发产品，Ray Sub 的技式性突破基于优化音箱位置与发声面（辐射面）相位和箱体气孔的关系，使音箱的声学距离由后段至前方的部份会因频率减少而增加。因此，后段与前方于整个低频频响高效率地叠加起来，平均前向于后段增益（Forward gain）及后向消声（Rear Cancellation）为5dB.当独立使用时，Ray Sub技术可使同一箱体配置成任何极向，像一般全向式直达声低频音箱发声面面向听众，或作指向性低频音箱侧面面向听众。当多组于一只RS15时，Ray Sub低频音箱可以使用多种低频音场的模式：背对背，面对面，正反互叠或垂直重叠。当叠合的RA15数量足够时（6只以上），可作低频的电子指向（beam steering）调上或调下。

　　RS15主要特性
　　>低箱体，高输出，模组化可扩大组合的超低
　　>可设定指向性
　　>心形指向性低频减少了后面和两侧的反射波因此降低了后场低频溢漏的水平
　　>RS15音箱的先进空气动力学乞孔提供了20dB的噪声衰减度，因此改善高声压时的线性。
　　>RS15可匹配力素全线各系列音箱。
　　>高功率：136-139dB（全向）；133-136dB（指向性）
　　>频响：35-200Hz（全向）；35-150z（指向性）
　　>先进的电子处理器保证系统操作的线性和可靠度
　　>处理器：GEOS12TD模拟处理器，NX242数码处理器或NXAMP带处理器功放。

　　RS15主要特性
　　>低箱体，高输出，模组化可扩大组合的超低
　　>可设定指向性
　　>心形指向性低频减少了后面和两侧的反射波因此降低了后场低频溢漏的水平
　　>RS15音箱的先进空气动力学乞孔提供了20dB的噪声衰减度，因此改善高声压时的线性。
　　>RS15可匹配力素全线各系列音箱。
　　>高功率：136-139dB（全向）；133-136dB（指向性）
　　>频响：35-200Hz（全向）；35-150z（指向性）
　　>先进的电子处理器保证系统操作的线性和可靠度
　　>处理器：GEOS12TD模拟处理器，NX242数码处理器或NXAMP带处理器功放。
（三） 舞台返送音箱 法国/NEXO PS-15R2

NEXO PS15R2全频音箱可作为支援任何大形演出系统所需的各类补声.高功率系统(136dB峰值声压@1m).大功率中形流动演出的近场使用固定安装项目如会所,影音,剧场,广播等的音响系统。
规格参数：
高深宽 675mm*434mm*368mm
重量 净重28kg
接头 2个NL4AMP SPEAKON 4针插座
造料 多层波罗的海桦木，防刮黑色涂层
手挽 2个陷入口袋式金属手挽于箱体
面罩 前方注模式暗灰色金属网
吊点 箱体侧板使用柱锁式插入的外接配件标准固件 1个标准35mm插柱孔高功率系统(136dB峰值声压@1m).

单元 单只15寸（38cm）超低频，钕金属长冲程8Ω推动器。单只2寸喉径，3寸呔金属高频压缩推动+低失真恒定指向性非对称扩散角号
产品特点：
高功率系统(136dB峰值声压@1m).
使用新设计的15”(低频)和1”(高频)铵金属单元
可旋转, 非对称角号和独特箱体构造,用途多元化,用家轻易配置为扩声或返送使用.
2路全频8 Ohms的设计使用单通道推动,因此安装简单易用和较经济.
先进的电子处理保证系统操作的线性和可靠度.
备有全线各类安装和吊挂配件的支援
连接拓扑图：

第四章 会议系统配置设计说明
随着现代科技的发展和数字化技术的广泛应用，传统的会议设备已不能适应现代会议的要求。先进的数字化、模块式、多功能的现代会议系统，克服了传统会议系统的不足，并以优异的性能在众多的会议中得到广泛的应用，并得到众多使用者的青睐。DIS为全球会议系统提供了先进的、完整的、系统的解决方案。DISCDS4000是通用的会议讨论系统，无论你是设计一个小型会议讨论组或有几百个代表的大会，DIS都能提供一套最好的会议系统。CDS4000系统基于微处理器技术，它的特色是单线缆拓扑结构，适于各种应用的场合。CDS4000系统已经超过了50年的经验，以顶级的性能与优越的音质相结合，更具备强有力的机械结构和端庄的艺术外形。系统连接图：一、CDS4000系列会议系统特点总述
容易设置CDS4000系统的用户友好性确保其容易使用和操作，服务工作人员（如在会议和大会中心的工作人员），尽管没有经过特殊的技术培训，只需花费一分钟的时间即能将CDS4000系统设置好。
可移动式或固定安装式CDS4000的组件设计成轻巧、庄重的外观，确保产品的外形在使用时令人赏心悦目，所有的会议单元都可设计成移动式或固定安装式应用。此外，CDS4000还具备附加多种系列的配件来满足特殊的用户需求。基本的CDS 4000系统可以应用于讨论会、会议室、政府办公室、委员会、新闻中心、法庭等各种应用场合。基于CU4005中央控制器的CDS4000系统，在一条链接环路上总共可控制50个会议单元，其中最多可设计10个主席单元。只需简单地将一个单元连接到另一个单元，就准备好开会了。如果选择CU4010中央控制器，则可用两路链接控制100席会议单元。简单的链接设计使系统安装简单、容易操作。只需按会议单元的“发言/请求”按键（开/关）及主席机的“关闭代表发言”优先键，就可确保会议顺利进行。CDS4000系统单元内置高保真的扬声器，提供清晰的演讲可懂性。
增强的选项CU4005/CU4010还包含一些设备，用于控制演讲和收听单元的权力范围，使会议变得有序： • 面板的LCD屏显示关于基本的自动发言模式“Auto”或轮候发言“Fifo”的信息。可以设置1~6个代表机同时激活。“Fifo”包含请求发言的轮候清单，该清单可自动激活。同时，你可以通过LCD显示屏观察声音设置和系统状态——而且很容易进行自动性能检测。 • CU4005/CU4010系统主机具备连接外部设备的接口，如：连接翻译系统、录音机或广播系统。前板有几个轻触式操作按键和一个明亮的显示屏。背板具备专业音频的XLR卡龙插和Sub-D接口，确保主机与会议单元、外部音响系统、翻译系统或录音设备的最佳连接。叠加10台CU4010单元总共可以控制1000个会议单元。 • 独有的测试模式，可自动及手动测试设备，并用耳机监听音质，在会前就确定设备完好无损！使会议能顺利进行！ • 由于轻巧的话筒控制器——MC4000端庄的外形设计，它可放置在会议室的首席或其他的位置。 • CM/DM4400便携式会议单元的特色，是内置高保真扬声器及隐蔽的线接头。有两种类型：4410P已包含固定灵活的鹅颈话筒，4420P具备XLR接头，可接各种不同长度的可分离的鹅颈话筒或手持话筒，每种型号都可用于主席机和代表机。 • CDS4000鹅颈话筒和手持话筒集成双重橡皮套，这样确保隔离桌面和话筒固定座的声音，防止机械噪声进入话筒。话筒套上置了一个高亮度的LED红色灯环，指示话筒的开关状态，在白天或高照明度的环境下都可以看得很清楚。 • MC4000话筒控制单元可用键盘进行远程手动操作，并可显示“正在发言”、“请求发言”、“优先发言”、“预选”等更多信息。通过MC4000单元，主席可以决定哪个代表先发言，而不管谁先请求。
更先进的功能——软件控制CDS4000控制软件是一套先进的控制软件，这套软件用于Windows操作系统，有名字处理、代表资料、定时功能、讲话记录、屏幕分别提供本地主席监控、地理布局模拟等功能。C
