智能家居系统安装方案.ppt

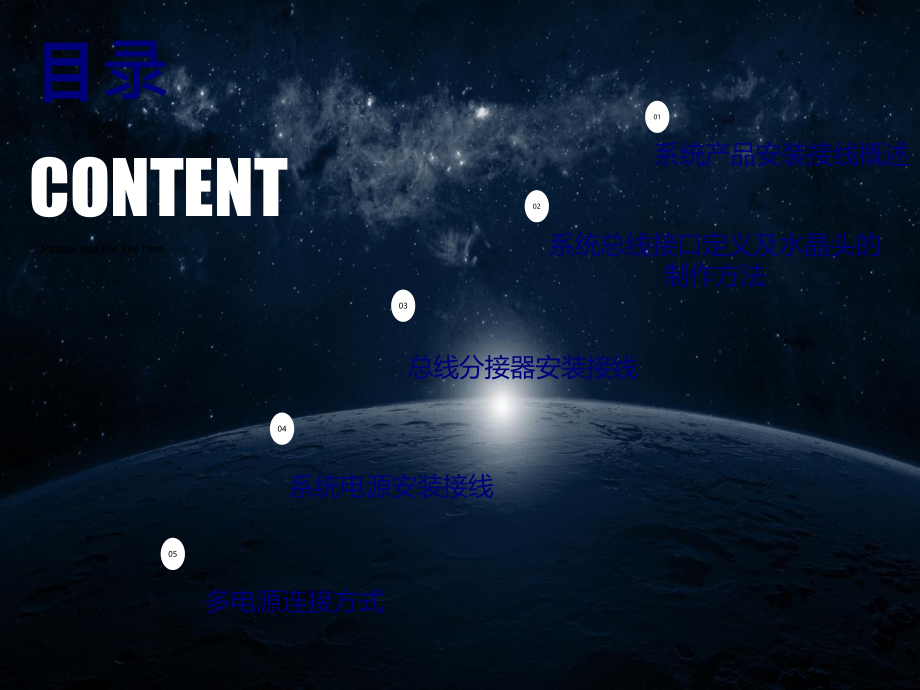

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,智能家居系统安装方案,01,02,03,04,CONTENT,Please add the title here,content,Please add the title here,目录,系统产品安装接线概述,系统总线接口定义及水晶头的,制作方法,总线分接器安装接线,系统电源安装接线,05,多电源连接方式,06,07,0,8,0,9,CONTENT,Please add the title here,content,Please add the title here,目录,智能开关安装接线,多功能面板安装接线,智能插座安装接线,集中驱动器安装接线,10,智能转发器安装接线,1,1,1,2,1,3,1,4,CONTENT,Please add the title here,content,Please add the title here,目录,电脑网络控制器安装接线,电话远程控制器安装接线,短信控制器安装接线,智能声音报警器安装接线,15,日程管理器安装接线,16,17,18,19,CONTENT,Please add the title here,content,Please add the title here,目录,音视频交换共享系统安装接线,网络摄像机安装接线,传感器接口模块安装接线,安防传感器安装接线,20,弱电箱,一、系统产品安装接线概述,1,、系统连接示意图,2,、功能和布线方案确定,3,、布线、预埋和线路校验,4,、安装接线注意事项,智能家居系列产品安装虽然比较简便，但为了少走弯路，需要了解系统结构组成和线路连接方式（请参考下面的系统连接示意图），除此之外还要求严格遵循下列几个主要步骤：,（,1,）功能和布线方案确定；,（,2,）布线、预埋及线路校验；,（,3,）产品安装与接线。,1,、系统连接示意图,智能家居系统属于布线型家居系统，通讯总线采用一根,8,芯（,420.5,平方毫米）的标准宽带通讯双绞线,(,总共,4,对双绞线）。智能产品采用水晶头插接的方式与通讯总线连接，总线水晶头按相同的标准宽带网线（,568B,方式）排列线序制作。,注：系统通讯用到其中的,6,芯线（分别对应,8P8C,水晶头的,3,、,4,、,5,、,6,、,7,、,8,号管脚）：其中四芯传输,12V,交流电源（采用双线供电模式：,3,、,4,号线为电源,AC,，,5,、,6,号线为电源,AC,），另两芯传输信号（,7,号线为信号,L,端，,8,号线为信号,H,端）。,（,1,）系统电源（墙装式）与总线分接器之间，以及总线分接器与另一总线分接器之间要采用端子连接，一定要保证端子号的对应，如系统电源端子的“,H,、,L,、,OUT,（,+,、,-,）”要分别接到总线分接器端子的“,H,、,L,、,AC,（,+,、,-,）”；如果采用的是电源,&,总线分接器模块，则系统电源与总线分接器已合为一体（二者之间不再需要外部连线），非常非常的方便了，强烈推荐使用！,（,2,）总线分接器与智能产品之间采用水晶头连接，但要保证每个水晶头的制作方法一样；,（,3,）系统总线的分接如果不采用总线分接器，除了保证接入产品的每个水晶头的制作方法一样外，还要求总线的分接处要保证每根线对应并接并保证线间绝缘,系统总线连接注意事项：,2,、功能和布线方案确定,用户的功能需求在订购产品前就已经确定，关键是布线方案在布线前必须明确。主要考虑如下几点：,（,1,）,220V,交流电源的走线跟常规相同；对于别墅或多楼层结构的房子，需安装两个或多个系统电源（若照明电源存在三相混杂时，必须安装多个系统电源）；,（,2,）通讯总线的走线原则是从系统电源到总线分接器，再分接到每个智能产品；系统电源到总线分接器或两个总线分接器之间的通讯主干线最好采用,0.8,1,平方毫米的四芯电缆，或采用四对八芯双绞线，每对并接解决。,（,3,）音视频和音视频共享系统的布线：音视频交换机的音视频输出线通过埋墙安装的音视频接线盒集中接线，再从音视频接线盒敷设音频输出线和视频线到每个房间的音箱,/,喇叭和视频插座。,（,4,）强烈建议用户选购弱电箱，把电源,&,总线分接器模块、电脑网络控制器模块、电话远程控制器模块、日程管理器模块、传感器接口模块等集中放置于弱电箱内，这非常方便系统的布线和日后的维护；另外，如果弱电箱有富余空间，还可以考虑闭路电视线、电话线、宽带数据线等进线到弱电箱，再由弱电箱分配到各个房间的墙上相应插座处,。,3,、布线、预埋和线路校验,线路布线通常采用暗埋方式，通讯总线布线要求与强电分离。绝大部分产品安装要求的预埋盒有两种标准规格，一种是,86,底盒，另一种是,146,底盒，预埋盒要求底深为,45mm,，安装要求横平竖直，盒口与墙面齐平，盒口安装高度要求不得突出墙面；对于弱电箱和音视频接线盒，请参考其实际尺寸开挖墙面。,线路敷设完成后，首先需要进行线路校验，避免线路出现中间断路或短路现象,。,。,4,、安装接线注意事项,警告：强电接线前必须先断电，并严禁强电触碰总线水晶头导致产品损坏！,电脑网络控制器的系统总线必须接入,COM,（或,COM1,、,COM2,）口，严禁接入,LAN,口，否则会损坏设备！,智能开关的负载接线方法和传统开关相同；,通讯总线采用,420.5,平方毫米的,8,芯宽带通讯双绞线。智能产品采用水晶头插接的方式与通讯总线连接，总线水晶头按相同的标准宽带网线（,568B,）排列线序制作。,注：如需接入第三方传感器（门磁、燃气传感器等）或干接点信号请订购带传感器接口的多功能面板（或智能开关），因为第三方传感器（或干接点信号）不能直接与通讯总线连接，而需通过多功能面板（或智能开关）的,6P4C,（,RJ11,）传感器接口接入系统；传感器接线详见“安防传感器安装接线”，带传感器接口的多功能面板接入普通开关面板干接点信号详见多功能面板接入普通开关面板干接点信号。另外，第三方传感器也可以通过集中布线的方式通过传感器接口模块接入科力屋系统，这也是科力屋推荐的传感器接入方式。,智能转发器安装在家电的对面或斜对面,(,最好离地面应有,2,米左右，或与智能开关位置持平,),；或者采用吸顶式安装。,可调灯（如白炽灯）宜采用可控硅型的智能开关控制；不可调灯（如日光灯、节能灯）须选用继电器型智能开关控制；,集中驱动器请在强电箱中卡轨安装，方便日后的维护；,对于安装底盒采用国家标准的,8686,底盒或,86146,底盒，要求深度不小于,45mm,；,部分调光模块仅适合对灯丝额定电压为交流,220V,的白炽灯进行调光，不能对日光灯或节能灯等灯具调光，同时也不能对采用电子变压器降压的灯具（如：灯丝电压为,12V,的射灯或筒灯）进行调光；但可以对灯丝额定电压为交流,220V,的射灯或筒灯进行调光。,射灯选型，根据射灯灯丝电压区分共有交流,220V,和,12V,两种规格，其中灯丝电压为交流,12V,的射灯大多通过电子降压方式供电，不能用于调光，否则极易损坏电子降压器。如要调光，建议采用灯丝电压为交流,220V,的射灯。,灯具上若配有电子式切换开关，一定要拆除，因为使用智能开关控制就能达到完美的控制效果；因为由于容量、散热和质量因素，灯具自带的电子装置极易造成故障。,二、系统总线接口定义及水晶头的制作方法,1,、,CRMBUS,系统,RJ45,总线接口定义,2,、,CRMBUS,系统,RJ11,传感器接口定义,3,、,CRMBUS,系统,USB,接口管脚定义,4,、总线水晶头的制作方法,RJ45,插座与,8P8C,水晶头如下图所示：,1,、,CRMBUS,系统,RJ45,总线接口定义,图,1,、,RJ45,插座与,8P8C,水晶头示意图,RJ45,管脚定义如下表,：,RJ45,管脚号,CRMBUS,定义,定义描述,1,NC,未定义，预留,2,NC,未定义，预留,3,AC-,系统交流电源,AC-,输入端,4,AC-,系统交流电源,AC-,输入端,5,AC+,系统交流电源,AC+,输入端,6,AC+,系统交流电源,AC+,输入端,7,L,通讯口,L,端,8,H,通讯口,H,端,注意,：,RJ45,管脚,4,、,5,为交流,12V,电源输入端（采用双线供电模式：,3,、,4,号线为电源,AC,，,5,、,6,号线为电源,AC,）。,RJ45,管脚,7,、,8,为,CRMBUS,通讯信号线（,7,号线为信号,L,端，,8,号线为信号,H,端），请按要求接线，虽然,7,、,8,接反不会造成智能产品损坏，但会引起通讯故障，导致智能产品工作不正常。,CRMBUS,智能开关传感器接口使用,RJ11,插座和,6P4C,的水晶头，如下图所示：,2,、,CRMBUS,系统,RJ11,传感器接口定义,图,2,、,RJ11,插座与,6P4C,水晶头示意图,RJ11,管脚定义如下表所示：,RJ11,管脚号,CRMBUS,定义,定义描述,1,DC(-),外接传感器供电电源负端（）,2,DC(+),外接传感器供电电源正端（,+,）,3,Signal1,对于多功能面板的传感器接口，该端可以接任何类型的传感器或干接点信号；而对于智能开关的传感器接口，该端接人体感应触发信号、或门磁触发信号、或幕帘传感器触发信号、或其它干接点信号。,4,Signal2,对于多功能面板的传感器接口，该端可以接任何类型的传感器或干接点信号；而对于智能开关的传感器接口，该端接烟气传感器触发信号、或燃气传感器触发信号、或其它干接点信号。,注意,：,RJ11,传感器接口设计外供电源输出电压为直流,DC12V20,，输出功率,1W,。用户外接传感器功率超过,1W,的，请用外接电源。,CRMBUS,系统中所用到,USB,接口类型有两中：,A,型,USB,接口和,B,型,USB,接口。,3,、,CRMBUS,系统,USB,接口管脚定义,图,3,、,A,型,USB,管脚接口示意图（顶示图）,图,4,、,B,型,USB,管脚接口示意图（顶示图）,USB,接口定义如下表所示：,RJ11,管脚号,CRMBUS,定义,定义描述,1,AC(+),系统交流电源,(AC),或直流电源正端（）,2,H,通讯口,H,端,3,L,通讯口,L,端,4,AC(,),系统交流电源（,AC,）或直流电源负端（,-,）,所有线路连接完并确认线路无误后，则可以给需要制作水晶头的通讯总线制作,8P8C,水晶头（,RJ45,）；接入总线水晶头的每条线含义如下：,1,（橙白）备用,2,（橙）备用,3,（绿白）代表电源负极或电源,AC-,；,4,（兰）代表电源负极或电源,AC-,；,5,（兰白）代表电源正极或电源,AC+,；,6,（绿）代表电源正极或电源,AC+,；,7,（棕白）代表信号,L,；,8,（棕）代表信号,H,。,制作总线水晶头的线序与制作标准宽带线（,568B,）相同，要求用户压接水晶头时必须保证每个水晶头的线序一样，考虑以后的升级需要，即使备用线也要严格实行。夹制水晶头要先小后大分两次用力，每次用力要均匀。水晶头制作完成后，用水晶头校线器进行校验，确认无误并检测通过为止。,4,、总线水晶头的制作方法,图,5,、,8P8C,总线连接水晶头制作示意图,当所有的总线水晶头制作完成以后，不管是使用总线分接器还是自己手工分接，都必须保证所有总线水晶头的,3,、,4,号线都要和系统电源的,OUT,（,-,）端子或,AC-,端子接通，,5,、,6,号线都要和系统电源的,OUT,（,+,）端子或,AC+,端子接通，,7,号线都要和系统电源的,“L”,端子接通，,8,号线都要和系统电源的,“H”,端子接通。,说明：,以上介绍的是总线水晶头的制作方法，如果需要通过多功能面板或智能开,关的传感器接口接入第三方传感器或干接点信号（或通过传感器接口模块,接入第三方传感器或干接点信号），则需要制作,6P4C,（,RJ11,）的水晶头,连接第三方传感器或干接点。,6P4C,（,RJ11,）水晶头的管脚定义也可参考,“,安防传感器安装接线,”,相关介绍。,三、总线分接器安装接线,总线分接器分有,5,口输出和,12,口输出两种规格，它们分别,采用标准,86,和,146,底盒安装。（注：电源,&,总线分接器模块也,提供有,12,个总线接口）,图,1,、,12,口总线连接器背面示意图,图,2,、,5,口总线连接器背面示意图,总线分接器就是把从系统电源引出来的系统总线分接到各个智能产品，使系统,总线的布线变得简单和易于维护。,在实际的应用中，可以从总线分接器往每个房间,拉一条总线，然后同一房间内相邻安装的智能产品可通过智能开关的总线扩展接口,（,COM2,）连接即可。注：如果,COM2,为,6P4C,的传感器接口，则无法通过其扩展总,线连接；另外，同一支路扩展连接的智能产品数量不宜超过,3,个（扩展连接的产品,不要包含集中驱动器，每个集中驱动器应独占一条总线分支），否则有可能导致末,端产品供电不足，而且如果该支路上某产品接触不良，会影响后面产品的通讯,对于某房间安装的智能产品超过,3,个的情况，建议该房再装一个,5,口的总线分接器。,如下图所示：,图,3,、电源,&,总线分接器模块扩展连接,墙装式,12,口或,5,口总线分接器示,意图,图,4,、系统电源（墙装式）连接,12,口或,5,口总线分接器示意图,如果系统中安装了多电源，需要将,12,口总线分接器的,“,NET2,”,端口和另一总线分接器的,“,NET1,”,端口的,“,H,”,和,“,L,”,对应连接即可，相当于只连通总线的信号线。如下图所示的就是不同电源子系统的总线分接器之间的连接示意图,：,图,5,、基于总线分接器的双电源总线连接示意图,注意事项,：,系统电源与总线分接器之间，以及总线分接器与另一总线分接器之间要采用端子连接，一定要保证端子号的对应，如系统电源端子的,“,H,、,L,、,OUT,（,+,、,-,）,”,要分别接到总线分接器端子的,“,H,、,L,、,AC,（,+,、,-,）,”,。,总线分接器与智能产品之间采用水晶头连接，但要保证每个总线水晶头的制作方法一样。,系统总线的分接如果不采用总线分接器，除了保证接入产品的每个水晶头的制作方法一样外，还要求总线的分接处要保证每根线对应并接并保证线间绝缘。,总线分接器的具体接线请参考本章开始介绍的,“,智能家居系统总线连接示意图,以及,“,多电源的连接,”,相关介绍。,四、系统电源安装接线,1,、电源,&,总线分接器模块安装接线,2,、墙装式系统电源安装接线,3,、技术规格,电源,&,总线分接器模块是墙装式系统电源的升级品，,它安装于弱电箱内，占用,2U,模块位，为家居系统中的智,能产品提供,12V,交流工作电源，另有,12,口总线分支。,1,、电源,&,总线分接器模块安装接线,图,1,、电源,&,总线分接器模块（安装于弱电箱内）背面接线示意图,图,2,、电源,&,总线分接器模块扩展连接墙装式,12,口或,5,口总线分接器示意图,墙装式系统电源采用标准,146,底盒安装，它为家居系统中的智能产品提供,12V,交流工作电源。,系统电源背板接线通过接线端子连接。主要有：,220V,交流电源输入（火线、零线、地线）、后备直流电源输入（,12V,）、以及总线输出（、,H,、,L,共四芯）。,系统电源进线是交流,220V,（,50Hz,），其中：,L,是电源火线，,N,是电源零线，,E,是接地线；系统电源的输出接口,OUT,（,+,、,-,）是为系统总线提供工作电源，而通讯接口,COM,（,L,、,H,）输出系统通讯总线信号；后备电源接口,IN,（,+,、,-,）接入一组蓄电池（电压,12VDC,）。当交流,220V,电源停电时，后备电源为系统中所有的传感器和通讯控制器提供报警电源，以保证安防监测的连续性,。,2,、墙装式系统电源安装接线,图,3,、系统电源后盖接线示意图,注意事项：,系统电源的输出接口,OUT,（,-,）、,OUT,（,+,）、通讯接口,COM,（,L,）、,COM,（,H,）分别对应,8P8C,水晶头的,4,、,5,、,7,、,8,引脚，而制作总线水晶头时只要保证系统中每个总线水晶头按相同的线颜色排列制作即可。,如果系统电源的输出接入总线分接器，则要保证系统电源端子的“,H,、,L,、,OUT,（,+,、,-,）”要分别接到总线分接器端子的“,H,、,L,、,AC,（,+,、,-,）”。,图,4,、系统电源连接,12,口或,5,口总线分接器示意图,（,1,）型号：,CRM-DY20,（墙装式）；,CRM-DY/M,（模块式，安装于弱电箱内，占用,2U,模块位；,20W,电源，另有,12,口总线分支）,（,2,）输入电压：,AC220V+15%,（,3,）输出电压：,AC12V,（,4,）额定功率：,15W,（墙装式）；,20W,（模块式）,（,5,）外观尺寸（墙装式）：,146mm86mm35mm,（,6,）固定螺丝孔距（墙装式）：,120.6mm(,底盒深,45mm),3,、技术规格,五、多电源连接方式,1,、多电源的连接,2,、三相电源的连接,注：如果采用的是电源,&,总线分接器模块，则两个电源,&,总线分接器模块之间的连接请参考电源,&,总线分接器模块安装接线。,以下介绍的两个墙装式系统电源之间的连接方式：,1,、多电源的连接,注意事项：,系统电源的输出接口,OUT,（,-,）、,OUT,（,+,）、通讯接口,COM,（,L,）、,COM,（,H,）分别对应,8P8C,水晶头的,4,、,5,、,7,、,8,引脚，而制作总线水晶头时只要保证系统中每个总线水晶头按相同的线颜色排列制作即可。,如果系统电源的输出接入总线分接器，则要保证系统电源端子的“,H,、,L,、,OUT,（,+,、,-,）”要分别接到总线分接器端子的“,H,、,L,、,AC,（,+,、,-,）”。,对于多楼层住宅（如复式楼或多层别墅）或安装智能产品较多的情形，可采用双电源或多电源供电方式。如下图所示：,8,芯通讯总线中的,4,、,5,号线是,12V,电源线，,7,、,8,号线是信号线，应在楼层之间总线连接处把,4,、,5,号线断开，只连接,7,、,8,号线，这样每个系统电源只为其所在楼层的产品提供工作电源，但每层楼之间的信号可以通过,7,、,8,号线通讯。,图,1,、双电源总线连接示意图,注意事项,：,如果系统中安装了多电源，需要将,12,口总线分接器的,“NET2”,端口和另一总线分接器的,“NET1”,端口的,“H”,和,“L”,对应连接即可，相当于只连通总线的信号线。如下图所示的就是不同电源子系统的总线分接器之间的连接示意图：,图,2,、基于总线分接器的双电源总线连接示意图,总线分接器“,NET1”,端子排的“,H,、,L,、,AC,（,+,、,-,）”需要对应接入系统电源端子的“,H,、,L,、,OUT,（,+,、,-,）”。,5,口总线分接器只有非电气隔离式一种型号，而,12,口总线分接器分为电气隔离和非电气隔离两种型号。多楼层、安装了多电源的超级用户，还可以选择带电气隔离的,12,口总线分接器：如果系统中有两个系统电源则只需要一个电气隔离式的,12,口总线分接器，以此类推，再多一个系统电源则再增加一个电气隔离式的,12,口总线分接器。,单电源供电系统无需采用电气隔离式的总线分接器，只有安装双电源或多电源的系统，才需要选用电气隔离的,12,口总线分接器，目的是在不同电源供电子系统之间实现完全的电气隔离。当然，也可以全部采用非电气隔离的总线分接器，功能完全不受影响。,对于住宅电源进线是三相电源的特殊情形，如果系统电源接入,L1,相，这时接入,L2,、,L3,两相的白炽灯在调光时会出现灯光闪烁现像，解决的方法有以下三种：,方法一：所有的照明灯具用同一相电源供电，系统电源接在同一相照明电源上；,方法二：系统电源和需要调光开关的负载接在同一相电源上；不需要调光的灯具可以接在另外两相电源上，用继电器型智能开关控制；,方法三：在每一相上接入一个系统电源，由该系统电源供电的智能开关的负载电源相线与该系统电源接入的相线相同（即,“,系统电源智能开关开关负载,”,都处于同一相线上）。如下图所示，在系统电源之间的总线连接处断开,4,、,5,号线，只连接,7,、,8,号线：,2,、三相电源的连接,图,3,、三相电源总线连接示意图,六、智能开关安装接线,1,、概述,2,、单、双联、三联开关用于控制灯光,/,电器时的接线,3,、智能开关控制超大功率设备时的接线,4,、单联开关用于控制普通插座时的安装接线示意图,5,、单联开关用于控制电控锁时的安装接线,6,、窗帘开关（用于控制电动窗帘,/,电动卷闸门,/,电动卷帘）的安装接线,7,、灯光场景触摸开关、可编程触摸开关和音视频触摸开关的接线,1,、概述,智能开关采用标准,86,底盒安装，其安装拆卸方法跟普通开关类似。,智能开关不同的规格，其接线方式略有差别。智能开关后盖的布局如下图所示。,通讯总线接口、外接传感器接口,:COM1,为固定的通讯总线接口（,8P8C,）,COM2,为通讯总线扩展接口（,8P8C,）或传感器接口（,6P4C,传感器接口）：二者只能有其一。,负载接线端子,:L,（火线进线）、,L1,（第,1,路负载输出）、,L2,（第,2,路负载输出）、,L3,（三联开关第,3,路负载输出）。,图,1,、智能开关背面示意图（,3,端子和,5,端子,),智能开关参数：,面板规格：,86mm 86mm,安装孔距：,60.3mm,深度：,25mm,单、双联开关负载额定功率：高压模块为可控硅驱动时（可调负载），该路负载额定功率为,220W,；高压模块为继电器驱动时（大功率不可调负载），该路负载额定功率为,1000W,。,三联开关负载额定功率：三联开关的高压模块为,3,路继电器驱动，每路负载额定功率为,500W,。,负载电源：,AC220V/50HZ,2,、单、双联、三联开关用于控制灯光,/,电器时的接线,L,接入火线，单联开关只有一路（,L1,）输出，双联开关有两路（,L1,、,L2,）输出，三联开关有三路（,L1,、,L2,、,L3,）输出。要求通讯总线水晶头接入,COM1,，当相邻安装有其它智能产品时，可以通过总线扩展接口,COM2,连接到相邻智能产品的,COM1,接口。若选购的智能开关规格指明,COM2,为传感器接口的（即,6P4C,接口），则不能作为通讯总线扩展接口使用。,注：高压驱动模块为双路（一路可控硅一路继电器，即一路可调一路不可调）输出时，,L1,为可调负载接线端子，,L2,为不可调负载接线端子。,图,2,、单联开关接线示意图,图,3,、双联开关接线示意图,图,4,、三联开关接线示意图,3,、智能开关控制超大功率设备时的接线,当控制对象为大于,1000W,而小于,2000W,的大功率设备时，可选用智,能插座控制,（请参考“智能插座安装接线”,介绍）,；当控制对象为大于,2000W,的超大功率设备时，须选用继电器型智能开关驱动一个中间交流接,触器，再由交流接触器转接驱动超大功率设备。,接线示意图如下：,图,5,、智能开关控制超大功率设备接线示意图,4,、单联开关用于控制普通插座时的安装接线示意图,当智能开关后盖驱动模块为单继电器输出时，用户可以将它用于控制家用电器（如电视、空调、热水器、电饭锅、饮水机等）的电源插座，使普通电源插座具备智能插座的功能。,控制插座的智能开关适合安装在便于用户手动操作的位置，如果该智能开关控制的是红外家电的电源插座（如空调插座），且当前房间安装有智能转发器，那么只要用户按下智能开关的开关按键（假设控制的是空调插座），则插座在得电的同时，空调也随之启动了，给用户的日常家居生活带来极大的便利。安装位置与方法和智能单联开关相同，,接线方法参照下图：,图,6,、单联开关用于控制普通插座时的安装接线示意图,5,、单联开关用于控制电控锁时的安装接线,当智能开关后盖高压驱动模块为单继电器输出时，用户可以将其应用于电控门锁控制，并将其编址为电控锁开关，实现电控门锁开关遥控操作。此时,L,输入电压为电控锁的,12V,直流电源电压，,L1,输出为电控锁控制电压；另外，,COM1,接入通讯总线。同时，需要用户利用电脑管理软件在,【,智能开关、插座参数设置,】,界面调整如下参数：,自动关闭延时时间,（,并允许所控制的设备,“,开,”,后延时自动关闭,）：一般电控锁只需要一个脉冲的电压驱动即可开锁，不允许长时间通电，否则会烧掉电控锁，因此自动关闭延时时间必须调整为能够开锁的时间。时间单位为秒，出厂默认值为,3,秒。,图,7,、单联开关用于控制电控锁时的安装接线,6,、窗帘开关（用于控制电动窗帘,/,电动卷闸门,/,电动卷帘）的安装接线,单窗帘开关安装接线,窗帘开关实际上就是后盖高压驱动模块为双继电器输出的单联开关，可以驱动,220V,交流电机，用于电动窗帘,/,电动卷闸门,/,电动卷帘的控制。,L,输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），,L1,、,L2,分别为电动窗帘或电动卷闸门（卷帘）的左右或上下开闭输出控制端，若电机转向相反，则将,L1,、,L2,接线端对调即可；电机的公共端,(N),接零线；另外，,COM1,接入通讯总线。,图,7,、窗帘开关（用于控制电动窗帘,/,电动卷闸门,/,电动卷帘）的安装接线,直流窗帘开关安装接线,直流窗帘开关驱动的是直流电机，其安装接线示意图如下,：,图,8,、直流窗帘开关（用于驱动直流电机）的安装接线,双层窗帘触摸开关安装接线,双层窗帘触摸开关可以驱动两个,220V,交流电机，可以控制两个电动窗帘，适合双层窗帘的控制。,L,输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），,L1,、,L3,分别为第一路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将,L1,、,L3,接线端对调即可；,L2,、,L4,分别为第二路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将,L2,、,L4,接线端对调即可；电机的公共端,(N),接零线；另外，,COM1,接入通讯总线,。,图,8,、双层窗帘触摸开关（可以控制两个电动窗帘）的安装接线,7,、灯光场景触摸开关、可编程触摸开关和音视频触摸开关的接线,灯光场景触摸开关、可编程触摸开关和音视频触摸开关只需,COM1,接入通讯总线即可。,图,9,、灯光场景触摸开关,/,可编程触摸开关,/,音视频触摸开关背面接线,七、多功能面板安装接线,1,、概述,2,、多功能面板（不带驱动模块）的接线,3,、多功能面板（带单路,/,双路,/,三路,/,四路驱动模块）控制灯光,/,风扇或电控锁时的接线,4,、多功能面板控制超大功率设备时的接线,5,、多功能面板用于控制电动窗帘（或电动卷闸门,/,电动卷帘）的安装接线,6,、带传感器接口的多功能面板接入普通开关面板干接点信号,1,、概述,多功能触控面板出厂是不带驱动模块的，我们推荐灯具的驱动采用集中驱动器驱动的方式，实现面板操作和高压驱动的完全分离；另外，采用集中驱动器驱动的方式可以规范布线也便于日后的维护。,当然，通过搭配单路,/,双路,/,三路,/,四路高压驱动模块（提示：把高压驱动模块插接到多功能触控面板的背面，二者就是一个整体了），多功能面板自身也可以驱动,1-4,路灯光或,1-2,路电动窗帘。,单路高压驱动模块：,CRM-1L/K(,可调型），驱动一路白炽灯，可调光；,CRM-1L/J(,不可调型），驱动一路灯光。,双路高压驱动模块：驱动两路灯光，不可调；或驱动一路电动窗帘。,三路高压驱动模块：驱动三路灯光，不可调；或驱动一路电动窗帘及一路灯光。,四路高压驱动模块：驱动四路灯光，不可调；或驱动两路（双层）电动窗帘。,多功能面板采用标准,86,底盒安装，其安装拆卸方法跟普通开关类似。,多功能面板不带驱动模块时，只需,COM1,接入通讯总线即可；如果带驱动模块，根据不同的驱动模块型号，其接线方式略有差别。多功能面板后盖的布局如下图所示。,通讯总线接口,:,COM1,为通讯总线接口（,8P8C,）,COM2,为通讯总线扩展接口（,8P8C,）或传感器接口（,6P4C,传感器接口）：二者只能有其一。,负载接线端子,:,L,（火线进线）、,L1,（第,1,路驱动输出）、,L2,（第,2,路驱动输出）、,L3,（第,3,路驱动输出）、,L4,（第,4,路驱动输出）。,图,1,、多功能面板背面示意图（不带驱动模块）,图,2,、多功能面板背面示意图（带单路或双路驱动模块）,图,3,、多功能面板背面示意图（带三路或四路驱动模块,),多功能面板参数,：,型号：,CRM-DGN,；,CRM-DGN/S(,带传感器接口，可接入两路干接点信号）,面板规格：,86mm 90mm,安装孔距：,60.3mm,深度：,25mm,带单路高压驱动模块时的负载额定功率：,高压驱动模块为可控硅驱动时（可调模块），负载额定功率为,220W,高压驱动模块为继电器驱动时（不可调模块），负载额定功率为,1000W,带双路高压驱动模块时的负载额定功率：,每路均为继电器驱动，每路负载额定功率为,1000W,。,带三路,/,四路高压驱动模块时的负载额定功率：,每路均为继电器驱动，每路负载额定功率为,500W,。,负载电源：,AC220V/50HZ,工作电流：工作电流：,40-135mA(,依是否启用节能模式、显示屏亮度、是否带驱动模块、所带驱动模块的型号、所驱动负载的开,/,关状态等的不同而不同）,2,、多功能面板（不带驱动模块）的接线,不带驱动模块时，多功能面板只需,COM1,接入通讯总线即可。当相邻安装有其它智能产品时，可以通过总线扩展接口,COM2,连接到相邻智能产品的,COM1,接口。若选购的多功能面板规格指明,COM2,为传感器接口的（即,6P4C,接口），则不能作为通讯总线扩展接口使用。,图,4,、多功能面板（不带驱动模块,),背面接线图,3,、多功能面板（带单路,/,双路,/,三路,/,四路驱动模块）控制灯光,/,风扇或控制电控锁时的接线,L,接入火线，单路驱动模块只有一路（,L1,）输出，双路驱动模块有两路（,L1,、,L2,）输出，三路驱动模块有三路（,L1,、,L2,、,L3,）输出，四路驱动模块有四路（,L1,、,L2,、,L3,、,L4,）输出。要求通讯总线水晶头接入,COM1,，当相邻安装有其它智能产品时，可以通过总线扩展接口,COM2,连接到相邻智能产品的,COM1,接口。若选购的多功能面板规格指明,COM2,为传感器接口的（即,6P4C,接口），则不能作为通讯总线扩展接口使用。,图,5,、多功能面板（带单路驱动模块,),接线示意图,图,6,、多功能面板（带双路驱动模块,),接线示意图,图,7,、多功能面板（带三路驱动模块,),接线示意图,图,8,、多功能面板（带四路驱动模块,),接线示意图,提示：,当带驱动模块的多功能面板用于控制灯光风扇设备时，除了按以上图示正,确接线，还要通过管理软件的,【,多功能面板及驱动模块编址,】,界面选择驱动,对象为,“,灯光设备,”,；另外，如果控制的是电控锁，则选择驱动对象为,“,电,控锁,”,，并设置电动锁的动作保持时间（提示：用于电控锁的控制时，,L,端,为电控锁的,12V,直流电源电压输入的,+,端。一般电控锁只需要一个脉冲的,电压驱动即可开锁，不允许长时间通电，否则会烧掉电控锁，因此动作保持,时间必须调整为能够开锁的时间。时间单位为秒，一般设置为,3,秒。）,4,、多功能面板控制超大功率设备时的接线,当控制对象为大于,1000W,而小于,2000W,的大功率设备时，可选用智能,插座控制（请参考,“,智能插座安装接线,”,介绍）；当控制对象为大,2000W,的超大功率设备时，也可选用带继电器驱动模块的多功能面板驱动一个中,间交流接触器，再由交流接触器转接驱动超大功率设备。,接线示意图如下：,图,9,、多功能面板控制超大功率设备接线示意图,5,、多功能面板用于控制电动窗帘（或电动卷闸门,/,电动卷帘）的安装接线,多功能面板,(,带双路驱动模块）控制单个电动窗帘的安装接线,双路驱动模块可以驱动,220V,交流电机，用于电动窗帘,/,电动卷闸门,/,电动卷帘的控制。,L,输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），,L1,、,L2,分别为电动窗帘或电动卷闸门（卷帘）的左右或上下开闭输出控制端，若电机转向相反，则将,L1,、,L2,接线端对调即可；电机的公共端,(N),接零线；另外，,COM1,接入通讯总线。,图,10,、多功能面板,(,带双路驱动模块）控制单个电动窗帘的安装接线,提示：当带驱动模块的多功能面板用于控制单个电动窗帘时，除了按上图正确接线，还要通过管理软件的,【,多功能面板及驱动模块编址,】,界面选择,L1,、,L2,驱动对象为,“,电动窗帘,”,。,多功能面板,(,带四路驱动模块）控制两个电动窗帘的安装接线,四路驱动模块可以驱动两个,220V,交流电机，可以控制两个电动窗帘，,适合双层窗帘的控制。,L,输入电压为电动窗帘或电动卷闸门（卷帘）的交,流电源输入端（火线），,L1,、,L3,分别为第一路电动窗帘的左右或上下开闭,输出控制端，若电机转向相反，则将,L1,、,L3,接线端对调即可；,L2,、,L4,分别,为第二路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将,L2,、,L4,接线端对调即可；电机的公共端,(N),接零线；另外，,COM1,接入通讯,总线。,图,11,、多功能面板,(,带四路驱动模块）控制两个电动窗帘的安装接线,提示：,当带驱动模块的多功能面板用于控制两个电动窗帘时，除了按上图正确接线，还要通过管理软件的,【,多功能面板及驱动模块编址,】,界面选择,L1,、,L2,、,L3,、,L4,驱动对象为,“,电动窗帘,”,。,6,、带传感器接口的多功能面板接入普通开关面板干接点信号,多功能面板的背面有两个接口，一个是,COM1,（总线接口），另一个是,COM2,（,8P8C,总线扩展接口或,6P4C,传感器接口）。多功能面板的,COM2,如果为传感器接口，则可以接入两路第三方的干接点信号（干接点信号可以来自任何第三方传感器的动作，或普通开关面板按键的动作），第,1,路干接点接入,6P4C,传感器接口水晶头的,3,号线，第,2,路干接点接入,6P4C,传感器接口水晶头的,4,号线。所接入的干接点起什么作用，完全取决于干接点事件的具体设置。,多功能面板的传感器接口，通过干接点事件设置功能，不仅可以纳入第三方的传感器（传感器的接线请参考,传感器安装接线,），而且可以纳入传统的普通开关面板，让普通开关面板在科力屋的系统中发挥智能控制面板的作用，显著降低工程造价，让系统的性价比得到倍增！,比如主卧室的进门处安装有一个带传感器接口的多功能面板，该多功能面板可以控制主卧的所有灯光、家电、背景音乐、电动窗帘以及灯全开全关、睡眠、起夜、早起、阅读、浪漫等情景，如果在床头再装一个多功能面板，也可以实现同样的功能，但为了节省费用，床头不装多功能面板或智能开关，而只装一个传统的普通双键开关面板，该普通开关面板接入门口多功能面板的传感器接口，通过管理软件【,多功能面板界面及参数设置,】窗体中的干接点事件设置，就可以任意定义该普通双键开关面板的两个按键的控制对象，比如其中一个按键设置为控制主卧室壁灯的开关，另一个按键设置为实现主卧室或全宅灯光的全关功能。,以下是普通单键开关面板和普通双键开关面板与多功能面板的,传感器接口水晶头（6P4C）,的接线示意图：,图,12,、普通单键开关面板（背面）和与多功能面板的,传感器接口水晶头（6P4C）,接线示意图,图,13,、普通双键开关面板（背面）和与多功能面板的,传感器接口水晶头（6P4C）,接线示意图,八、智能插座安装接线,智能插座用于家电电源的智能控制，可以有效杜绝家电,的待机功耗；智能插座面板上还提供有一个开,/,关按钮，方,便手动操作。智能插座强电接线方面（火线、零线、地线）,和
