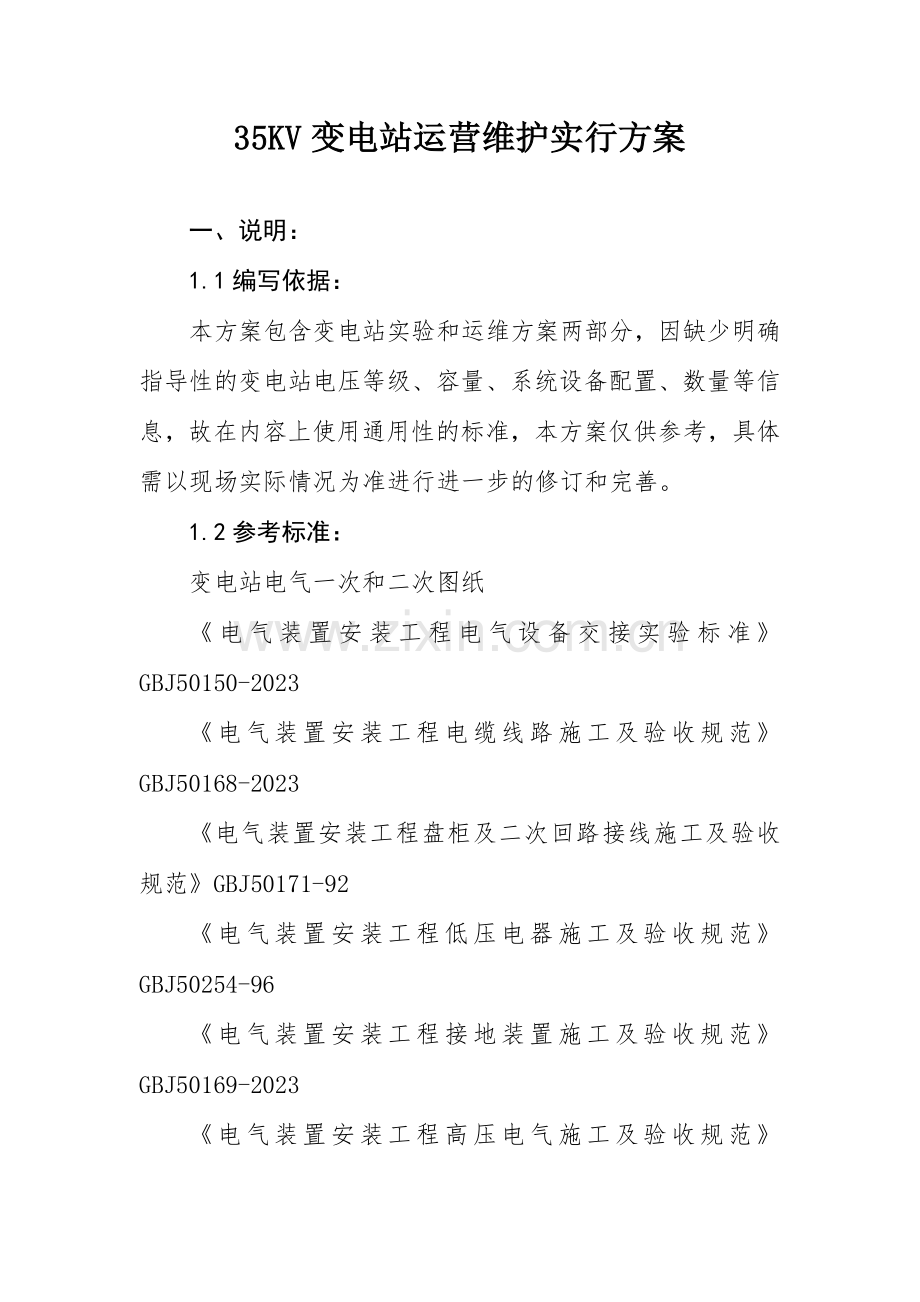

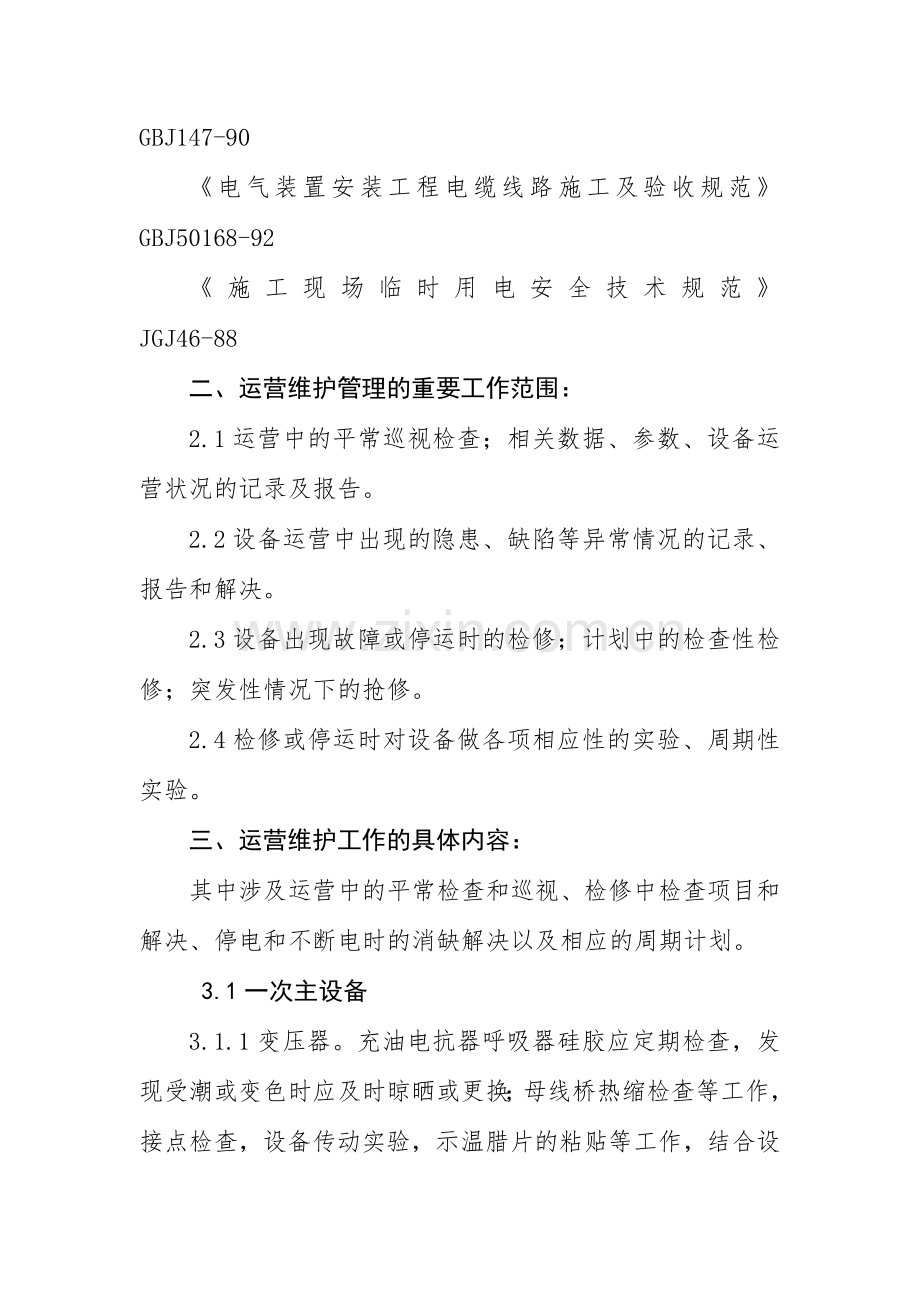

35KV变电站运营维护实行方案一、 说明：1.1编写依据：本方案包含变电站实验和运维方案两部分，因缺少明确指导性的变电站电压等级、容量、系统设备配置、数量等信息，故在内容上使用通用性的标准，本方案仅供参考，具体需以现场实际情况为准进行进一步的修订和完善。1.2参考标准：变电站电气一次和二次图纸电气装置安装工程电气设备交接实验标准 GBJ50150-2023电气装置安装工程电缆线路施工及验收规范 GBJ50168-2023电气装置安装工程盘柜及二次回路接线施工及验收规范GBJ50171-92电气装置安装工程低压电器施工及验收规范 GBJ50254-96电气装置安装工程接地装置施工及验收规范 GBJ50169-2023电气装置安装工程高压电气施工及验收规范 GBJ147-90电气装置安装工程电缆线路施工及验收规范 GBJ50168-92施工现场临时用电安全技术规范 JGJ46-88二、 运营维护管理的重要工作范围：2.1运营中的平常巡视检查；相关数据、参数、设备运营状况的记录及报告。2.2设备运营中出现的隐患、缺陷等异常情况的记录、报告和解决。2.3设备出现故障或停运时的检修；计划中的检查性检修；突发性情况下的抢修。2.4检修或停运时对设备做各项相应性的实验、周期性实验。三、 运营维护工作的具体内容：其中涉及运营中的平常检查和巡视、检修中检查项目和解决、停电和不断电时的消缺解决以及相应的周期计划。 3.1一次主设备3.1.1变压器。充油电抗器呼吸器硅胶应定期检查，发现受潮或变色时应及时晾晒或更换；母线桥热缩检查等工作，接点检查，设备传动实验，示温腊片的粘贴等工作，结合设备停电工作进行。3.1.2设备接点的红外线测温工作，严格按照红外线测温管理办法执行。35KV站每半年至少一次；每年7月对站内设备接点进行红外线成像一次；新投运带负荷的变电站第一个月内进行一次同时，根据大负荷出现的时间特点应适当增长测温次数；发现接点发热时，缩短巡视周期，依据负荷、温度变化跟踪测温，并做好记录。3.1.3罐式断路器、端子箱、机构箱内的防潮及封堵设施定期维护、检查，根据防潮需要及时启动。端子箱、机构箱、通风控制箱定期清理，保证干净整洁，箱门轴润滑每季进行一次；变压器本体蛇皮管、端子箱、机构箱、接地引下线除锈、防腐补漆每半年检查完善一次。3.1.4通风冷却回路、加热防潮回路、合闸回路电源及切除投入功能检查消缺（电机检修除外）、合闸保险完好性检查每月一次。未安装自动控制装置者，运营人员应根据气温和负荷状况，及时投撤通风冷却装置，定期投撤备用冷却装置。3.1.5压缩空气系统得到排污与放水，每周一次。3.1.6隔离刀闸的拉合实验，防误闭锁的功能实验结合设备停电工作进行。3.1.7端子箱、机构箱在根据气候允许的条件上，做好通风晾晒工作。3.1.8充油设备渗漏油油迹解决，每周一次。3.1.9变电站主变、站用变、YH等设备的定期轮换每半年一次。变电站照明（涉及探照灯、事故照明、应急灯等）每周至少检查一次，开关柜内的照明灯泡的更换结合设备停电进行。放到设施的检查、维护每月进行一次。3.1.10一次设备的清扫工作必须按照防污闪工作规定的规定，每三年至少清扫一次，喷涂RTV长效涂料地原则上不进行清扫。无功补偿设备每季清扫、检查一次。3.2二次设备3.2.1继电保护及安全自动装置的传动实验结合有关一次设备停电工作进行。3.2.2变电站中央信号系统的光字和音响信号必须天天进行检测（集控站除外）。3.2.3配有高频保护的变电站，高频通道检测每日进行一次（无人值班变电站按巡视周期进行）。3.2.4所有运营中的保护及自动控制装置的压板的对的性、可靠性，每周彻底检查一次；3.2.5二次回路的电缆、保险、把手、空开、按钮应标志齐全，每季检查一次；二次设备的空开、保险每季检查一次完好性和适配性。3.2.6保护屏、控制屏，端子箱、机构箱都要进行防火封堵每季检查一次，并及时进行补充完善。3.2.7控制屏上、开关柜上KK把手、控制回路红绿灯具的损坏，要及时发现，及时更换。3.2.8二次设备（涉及控制、保护、直流、站用盘、机构箱、端子箱二次端子、回路）的清扫：户内每半年一次，户外每季进行一次，并保持干净整洁。同时结合一次设备停电完毕相应二次设备的清扫工作。防尘罩每月进行清扫3.3直流系统、站用系统3.3.1蓄电池电压、比重、温度的测量按有关管理规定按期进行，补加蒸馏水，定期清擦电池外壳和瓷件，每月至少一次。同时补涂接线柱上的凡士林。3.3.2每月对储能电容器进行一次检查、清扫，发现有鼓肚、接触不良应及时报告，及时解决。3.3.3直流母线电压调整器的底座、抽头键、滑环每半年清擦检查一次，并及时涂凡士林。3.3.4交、直流屏的熔断器、保险的完好性和适配性每季检查一次。直流系统的控制、合闸网络检查、维护每季一次。3.3.5交流低压站用系统（含生活用电）的检查维护，接点检查每月一次。3.3.6站用系统自投切的投切实验每半年进行一次，并检查切换装置的完好性（涉及事故照明的切换）。3.4防闭锁装置3.4.1变电站每月进行一次防误闭锁检查维护，进行锁具的清洁除锈，及时补充更换破损的防雨帽。3.4.2微机闭锁两把电脑钥匙应保证一把处在浮充状态，另一把备用钥匙每月至少充电一次。3.5安全工器具及接地线：3.5.1安全工器具要按照有关的管理制度进行实验，保证耐压合格，标志清楚。3.5.2安全工器具及接地线存放地点必须干燥、整洁。安全工器具、接地线。移动安全设施（如：遮拦）等专项检查维护每周一次。3.5.3绝缘工具烘干箱的烘干功能设立在自动位置，温度设立在10度。四、变电站各类电气的实验项目4.1电力变压器（油浸式、SF6气体绝缘）实验范围序号实验项目周期备注1红外测温1年至少一次2油中溶解气体色谱分析（1）35KV及以上交接时（2）35KV及以上投运前（3）新装、大修后3本体绝缘油实验（1）交接时（2）SF6：1年（3）必要时4密封性实验按照制造厂规定5SF6气体分析（1）大修后（2）必要时6切换开关或选择开关油室绝缘油的击穿电压（1）大修时（2）交接时（3）按变压器预设周期7有载调压切换装置的检查和实验（1）大修后（2）交接时（3）按制造厂规定（4）必要时8测量绕组连同套管的直流电阻（1）交接时（4）大修前、后（5）出口短路后9测量绕组连同套管的绝缘电阻、吸取比或极化指数（1）交接时（2）110KV及以上：3年（3）110KV及以下：6年（4）大修前、后（5）投运前（6）必要时10测量绕组连同套管的直流泄漏电流（1）交接时（2）大修前、后（3）投运前（4）必要时11测量所有分接头的电压比（1）交接时（2）大修后（3）分接开关拆装后（4）更换绕组后（5）必要时12检查变压器的三相接线组别或单相变压器引出线的极性（1）交接时（2）更换绕组后13绕组连同套管的交流耐压实验（1）交接时（2）更换绕组后（3）必要时14测量铁芯接地电流（1）投运后（2）3个月1次15绕组变形实验（1）交接时（2）更换绕组后（3）出口短路后（4）110KV及以上：6年16测量零序阻抗继电保护有规定期17测量空载电流和空载损耗（1）更换绕组后（2）必要时18测量短路阻抗和负载损耗（1）更换绕组后（2）必要时19额定电压下的冲击合闸实验（1）交接时（2）更换绕组后20套管电流互感器实验（1）交接时（2）大修后4.2互感器实验范围4.2.1电流互感器实验范围序号实验项目周期备注1红外测温1年至少一次2测量SF6气体湿度（1）交接时（2）大修后（3）3年（4）必要时3密封性能实验（1）交接时（2）大修后（3）必要时4绝缘油实验（1）对绝缘性能有怀疑时（2）必要时5油中溶解气体色谱分析（1）交接时（2）必要时6测量绕组及末屏的绝缘电阻（1）交接时（2）110KV及以上：3年（3）110KV及以下：6年（4）大修后（5）投运前（6）必要时7测量绕组的直流电阻（1）交接时（2）大修后（3）必要时8检查极性（1）交接时（2）大修后（3）必要时9局部放电实验（1）交接时（2）大修后（3）必要时10交流耐压实验（1）交接时（2）大修后（3）必要时11误差测量及变比检查（1）交接时（2）大修后（3）必要时12测量励磁特性曲线（1）交接时（2）必要时继电保护有规定期4.2.2电磁式电压互感器实验范围序号实验项目周期备注1红外测温1年至少一次2测量SF6气体湿度（1）交接时（2）大修后（3）3年（4）必要时3密封性能实验（1）交接时（2）大修后（3）必要时4绝缘油实验（1）对绝缘性能有怀疑时（2）必要时5油中溶解气体色谱分析（1）交接时（2）必要时6测量绕组及末屏的绝缘电阻（1）交接时（2）大修后（3）投运前（4）必要时7测量绕组的直流电阻（1）交接时（2）大修后（3）必要时8检查极性（1）交接时（2）大修后（3）必要时9局部放电实验（1）交接时（2）大修后（3）必要时10交流耐压实验（1）交接时（2）大修后（3）必要时11误差测量及变比检查（1）交接时（2）更换绕组后（3）接线变动后12测量励磁特性曲线（1）交接时（2）必要时4.2.3电容式电压互感器实验范围序号实验项目周期备注1红外测温1年至少一次2测量绝缘电阻（1）交接时（2）大修后（3）投运前（4）必要时3检查接线组别和极性（1）交接时（2）更换绕组后（3）必要时4电磁单元检查（1）交接时（2）大修后（3）必要时5误差测量及变比检查（1）交接时（2）更换分压电容器后（3）必要时6密封性能检查（1）交接时（2）大修后（3）必要时4.3套管实验范围序号实验项目周期备注1红外测温1年至少一次2绝缘油实验（1）对绝缘性能怀疑时（2）必要时3油中溶解气体色谱分析（1）对绝缘性能怀疑时（2）必要时4测量绝缘电阻（1）交接时（2）110KV及以上：3年（3）110KV及以下：6年（4）大修后（5）投运前（6）必要时5交流耐压实验（1）交接时（2）大修后（3）必要时4.4母线实验范围4.4.1金属封闭母线实验范围序号实验项目周期备注1测量绝缘电阻（1）交接时（2）大修时2交流耐压实验（1）交接时（2）大修后（3）必要时4.4.2一般母线实验范围序号实验项目周期备注1红外测温1年至少一次2相位检查（1）交接时（2）大修时3测量绝缘电阻（1）交接时（2）大修时（3）6年4交流耐压实验（1）交接时（2）大修时（3）6年4.5避雷器实验范围4.5.1普阀、磁吹型避雷器实验范围序号实验项目周期备注1红外测温1年至少一次2测量绝缘电阻（1）交接时（2）必要时（3）1-3年3测量底座绝缘电阻（1）交接时（2）必要时4测量电导电流及串联组合元件的非线性因数差值（1）交接时（2）必要时（3）1-3年5测量运营电压下的交流泄漏电流（1）每年雷雨季节前（2）必要时6工频放电电压（1）交接时（2）必要时（3）1-3年7检查放电计数器动作情况及在线监测装置指示（1）交接时（2）必要时（3）每周巡视并记录1次8检查密封情况必要时4.5.2金属氧化物避雷器实验范围序号实验项目周期备注1红外测温1年至少一次2测量绝缘电阻（1）交接时（2）必要时3测量底座绝缘电阻（1）交接时（2）必要时4测量直流参考电压及0.75倍直流参考电压下的泄流电流（1）交接时（2）必要时5测量运营电压下的交流泄漏电流（1）每年雷雨季节前（2）必要时6测量工频参考电压和连续电流（1）交接时（2）必要时7检查放电计数器动作情况及在线监测装置指示（1）交接时（2）必要时8工频放电电压（1）交接时（2）必要时
