渔光互补施工方案.doc

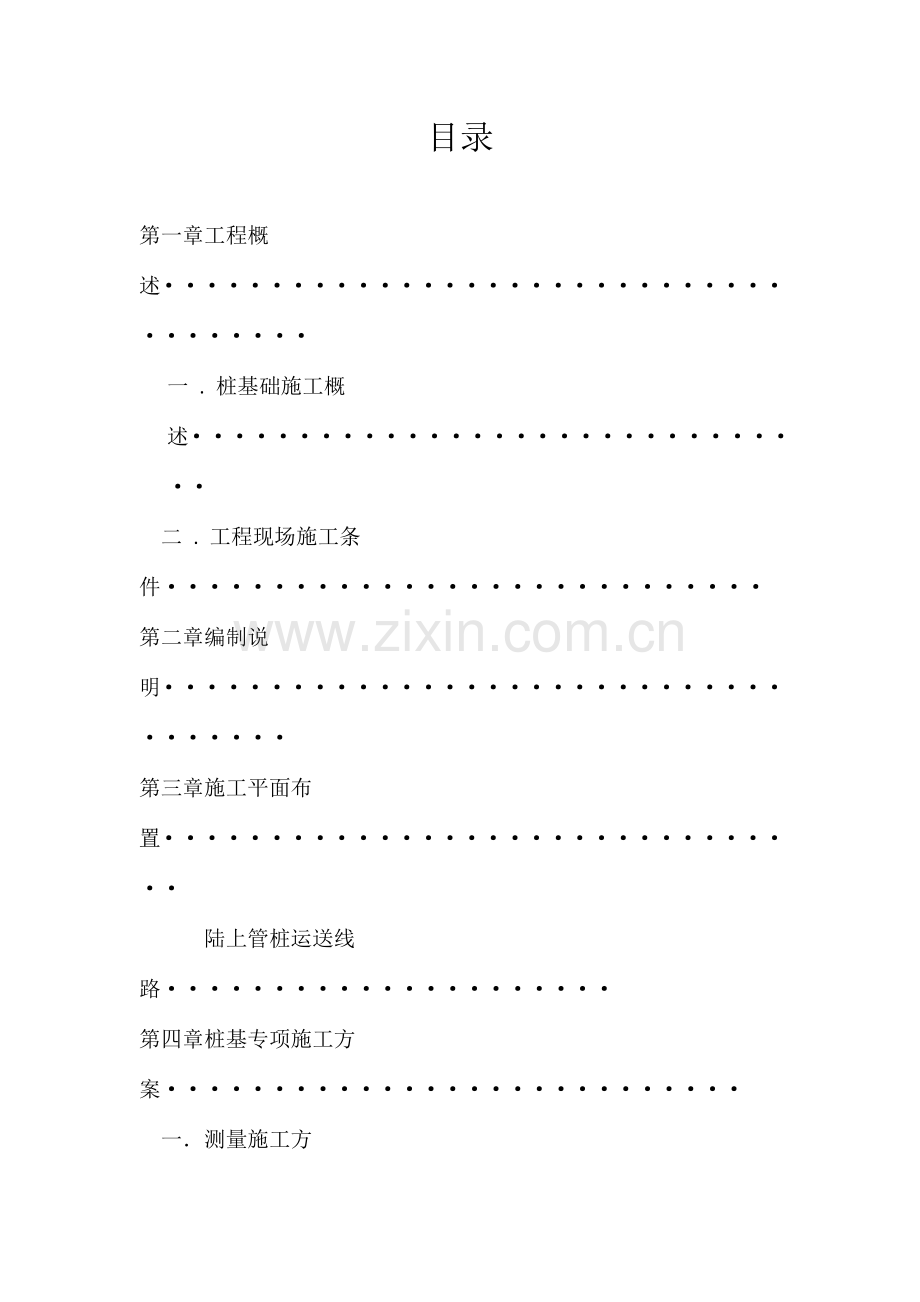

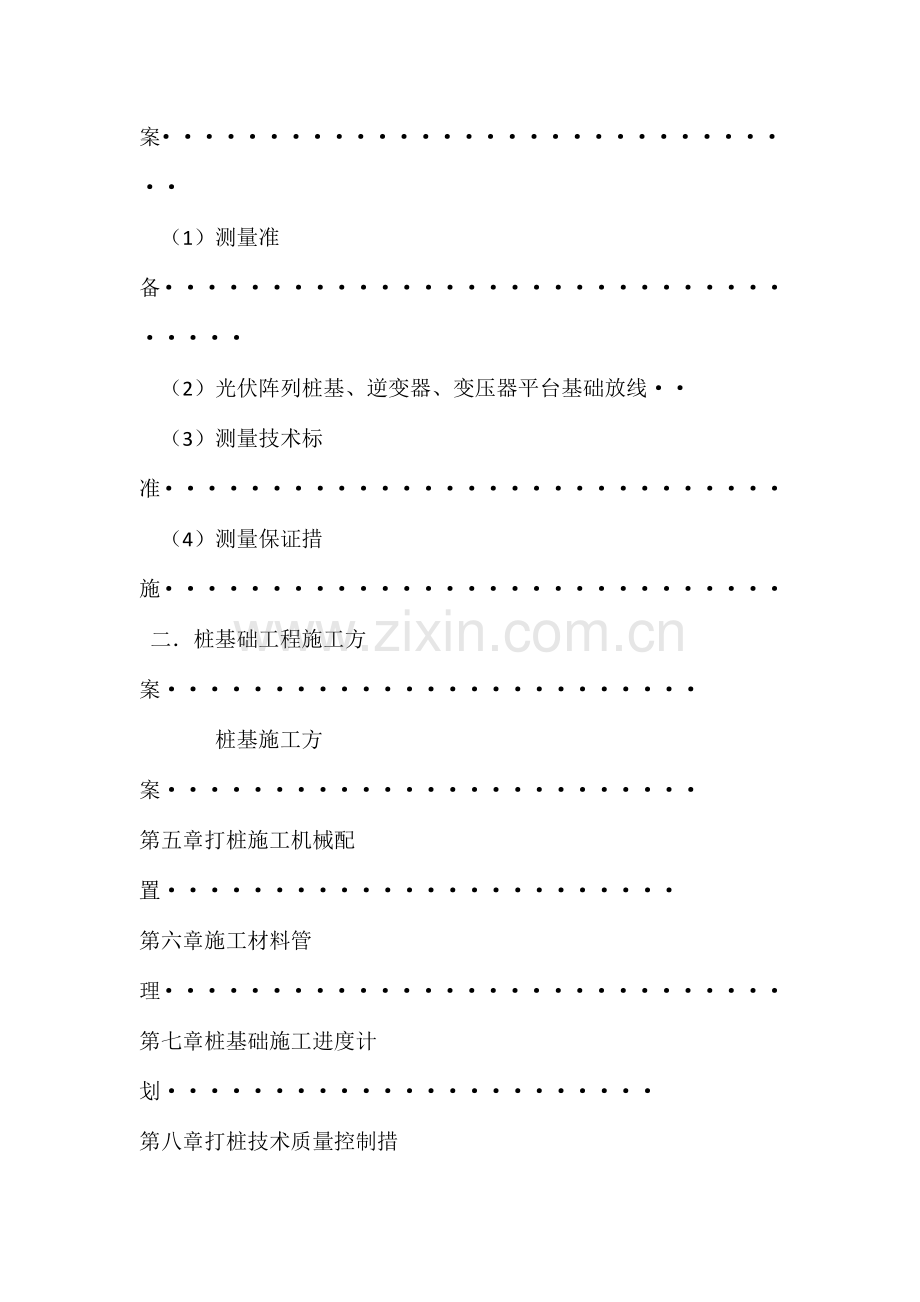

目录第一章工程概述一 . 桩基础施工概述二 . 工程现场施工条件第二章编制说明第三章施工平面布置陆上管桩运送线路第四章桩基专项施工方案 一测量施工方案 （1）测量准备 （2）光伏阵列桩基、逆变器、变压器平台基础放线 （3）测量技术标准 （4）测量保证措施 二桩基础工程施工方案 桩基施工方案第五章打桩施工机械配置第六章施工材料管理第七章桩基础施工进度计划第八章打桩技术质量控制措施 一桩基施工难点 二打桩技术质量控制措施三打桩工程质量通病的防止第九章打桩施工安全措施 一安全管理机构及责任制 二安全教育管理 三特殊工种安全管理 四施工用电安全管理 机械设备安全管理 第一章工程概述一、桩基础施工概述1、拟建的协鑫新能源长沙市东城乡20MWp分布式渔光互补光伏发电站项目位于东城乡位于望城区北端，南邻铜官窑，北抵湘阴，西临湘水，占地629亩。拟建建筑物重要为光伏发电板，光伏组件选用310Wp多晶硅光伏组件，共计73600块；并网逆变器选用50kW型逆变器，共计460台。初步拟定采用C60预应力管桩PC-300A（70）型。2、开工日期2023年8月15号，工期3个月。实际开工日期以现场为准。二、工程现场条件1、场地地质条件本场地原先为农田，后改为鱼塘。场地有鱼塘30多个，总体地势较为开阔平坦。土质重要位粉土。鱼塘水深0.151.9m，地表水补给重要为雨水及湘江水。2、交通条件项目所在地距离市区仅22公里，有长湘等高等级公路，运送道路重要运用村镇水泥路，黄色为主路，临时道路重要为堤坝。结合区域内的临时道路。部分地方加宽道路。本电站道路由站区道路和对外道路组成，站内道路同对外道路连接，货品重要由货车运送。详图如下：3、施工用水本工程施工用水可使用附近农业灌溉用的湘江水，满足施工规定。4、施工用电工程附近有农业灌溉所用变电站坐落在场区附近，用于农业灌溉用电，施工用电从变电站接引，通过变压器接到施工作业面的配电柜供电。第二章编制说明1、协鑫新能源长沙市东城乡渔光互补光伏发电站桩基及土建施工询价文献及招标文献中的工程勘探报告，工程量清单等。2、协鑫新能源长沙市东城乡渔光互补光伏发电站施工图纸。第三章施工平面布置1、运送线路根据现场实际情况综合考虑，我们重要运用村水泥道路作为主路，结合场地内的临时道路作为运送道路，临时道路为较宽的堤坝，适当加宽加固以满足货车的运送。初步在场地内设立2个堆放场地以方便材料堆放。2、供电 农业灌溉用变电站座落在场区附近，施工用电从变电站接引，通过变压器接到施工作业面的配电柜供电。 1、本工程施工用电拟采用TN-S接零保护系统，配电箱采用三级配电制度：总配电箱分派电箱（动力配电箱与照明配电箱分开布置）开关箱，在施工现场近电源处设立总配电箱一只，在现场设分派电箱，分派电箱为动力和照明分开设立，在每个施工处设开关箱一只。所有配电箱符合“3c”认证标准。 2、分派电箱与开关箱的距离不大于30m，所有配电箱均选用铁质配电箱，铁板厚度大于11.5mm，配电箱、开关箱应装设正、牢固，固定式配电箱下底面与地面的垂直距离为1.31.5m，移动式开关箱下底与地面距离大于0.6m，小于1.5m。 3、箱体外壳及金属电器安装板作保护接零，配电箱上设防雨棚。并在配电标明名称、用途、编号。所有配电箱均配锁，专人保管。箱内电器按规定装设，进出线设在箱底的下底面。 4、配电线路采用三相五线制，采用架空线，离地高m，电杆使用梢径大于13cm的杉立杆，横担架设。所有线路采用绝缘子固定。各线导线截面根据允许电流、允许电压降与机械强度计算选用，线径不小于工作零线的截面，用绝缘多股铜线。 5、漏电保护器先用省级审批许可生产且通过电工产品认证的产口。其中分派电箱漏电保护器的额定漏电动作电流不大于30m，其中手持式电动工具的漏电保护器额定漏电动作电流不大于15m，额定漏电动作时间均应小于0.1S。 6、保护接零从第一级漏电保护器的电源侧的零线引出，并在引出后作反复接地，此外在线路的中间和末端处再设二处反复接地。接地装置的接地线采用二根以上导线，在不同点与接地体作电气连接。垂直接地体采用角钢，接地电阻不大于10。 7、所有电机设备不带电的外露导电部分均做保护接零。保护零线上不得装任何开关与熔断器。第四章桩基专项施工方案1、测量施工方案 本工程桩基础定位测量点较多，涉及水上光伏阵列基础（独立桩基）、陆上光伏阵列基础（独立桩基）、逆变器、变压器平台基础（桩基）等，施工面较广，作业区域涉及大小鱼塘共17个施工区域，面广点多，测量放样工作较繁琐，特别是打桩，工作量大。为保证本工程平面位置的放样及高程准确，根据工程特点，作如下测量方案。
