衣柜设计培训.ppt

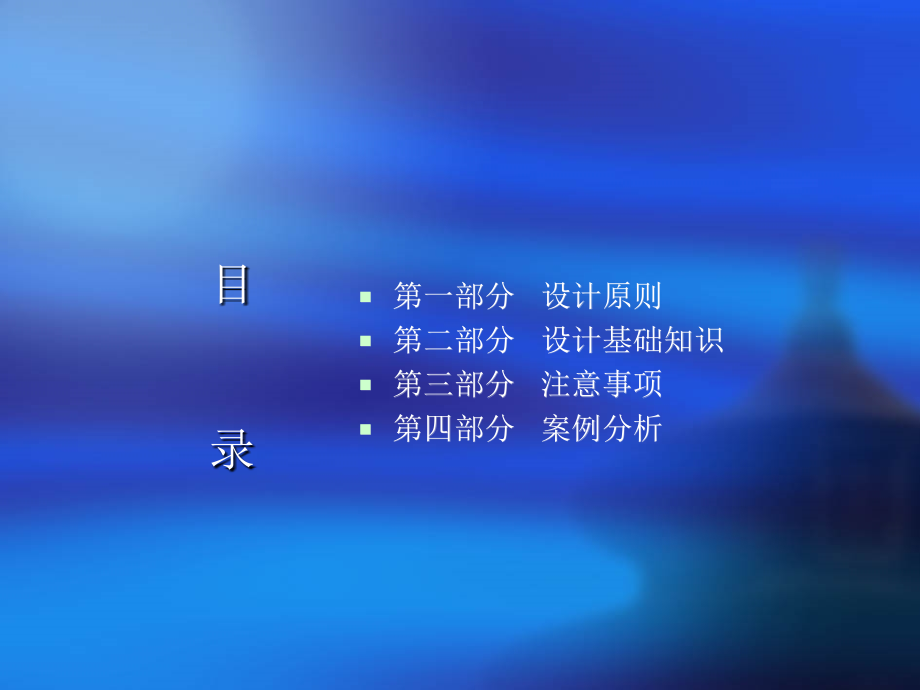

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,衣柜设计培训,目,录,第一部分 设计原则,第二部分 设计基础知识,第三部分 注意事项,第四部分 案例分析,第一部分 设计原则,原则 要点,设计原则,-,原则 要点,1.,避免饰品摆放杂乱无序,2.,注意选用精良的五金、功能件,3.,柜子设计注意减尺,4.,考虑环境因素,5.,合理利用空间,合理的规划产品尺寸、功能结构、花色搭配,原则,要点,设计原则,-,原则 要点,第一个区域,：,高度一般在,（650mm,-,2100mm）,此高度为上肢的活动半径范围，是拿取最方便、,使用频率最高的区域，也是人体视线最容易看到的区域。,第二个区域,：,高度一般在,650mm以下,该区域人要蹲下操作，拿取不方便，,一般存放较重或不常用的物品。,第三个区域,：,高度一般在,（2100mm,-,2800mm）,该区域很高，一般存放长期不用物品等,。,第二部分 设计基础知识,原则 要点,设计基础知识,-,柜体类结构,1.,侧板结构,2.,顶底板结构,3.,层板结构,2.,3.,设计基础知识,-,侧板结构,侧板,a普通侧板,b装饰侧板,左右外侧,中侧（落地）,中侧（不落地）,上带孔,双,18,结构,中侧落地）,中侧不落地）,中竖板,a普通侧板,装饰侧板,普通侧板,双,18,结构,压板结构,设计基础知识,-,侧板结构,左右侧板,中侧落地,中侧不落地,中竖板,放置在柜子外侧的侧包顶板件,放置在柜子中间隔断上下板件的板件,放置在柜子中间不隔断上下板件不隔断背板的板件,放置在柜子中间不隔断上下板件的板件,设计基础知识,-,装饰侧板结构,双,18,结构装饰板,双,18,结构装饰板,设计基础知识,-,顶底板结构,中侧包顶,顶包侧,外侧包顶,顶板盖住侧板,用于鞋柜等顶部见光的矮柜,顶板被侧板断开,顶板只与两外侧相连,不被断开,设计基础知识,-,拼接五金,双头连杆,三合一,用于,90,度拼接,用于,180,度拼接,设计基础知识,-,顶底板,普通顶底板,18,底板,+70,踢脚板结构,圆弧顶底板,三合一和侧板链接。,拐角件固定,。,只能做,50mm,厚。,设计基础知识,-,侧板结构,层板,固定层板,中侧（落地）,中侧（不落地）,上带孔,双,18,结构,活动层板）,圆弧层板）,斜层板,横隔板,玻璃层板,设计基础知识,-,层板规格,公司目前的层板厚度有18mm，25mm，9mm板件不做层板。,设计基础知识,-,层板,固层,活层,放置于柜体中间分割空间的层板。,作用：分割空间；稳固柜体。,放置于柜体可以调整的层板。,作用：分割空间；上下距离可调整。,设计基础知识,-,层板,横隔板,分割背板的固层。,作用：分割背板，解决背板超宽，上下背板分隔问题。,设计基础知识,-,层板,圆弧层板,圆弧柜层板：固定层板。,作用：调整空间，美观安全。,圆弧柜的标准宽度：330、450，,标准圆弧：R2050100200300500800。,标准倒角,R,取值,设计基础知识,-,层板,斜层板,倾斜的活动层板。,作用：将板件倾斜以增加置物深度。,限制：深度在,200-600,之间。,前高后低,前低后高,设计基础知识,-,柜体标准,柜体,趟门柜体,上带孔,铝框门）,平开门柜体,设计基础知识,-,趟门柜体标准,侧板：,深度、高度标准柜体尺寸均可，厚度标准18mm。,背板：,默认标准9mm，特殊5mm、18mm、25mm。,层板：,默认标准18mm，一般内进,10,5mm，特殊根据具体情况内进。,顶底板：,深度、高度标准柜体尺寸均可，厚度标准18mm。,脚线：,标准高度70mm，厚度18mm，最大宽度1200mm。,设计基础知识,-,趟门柜体标准,1.,中侧板注意内缩避让推拉门。,2.,功能件布局注意避让推拉门，避免阻挡导致无法打开。,3.,衣通高度注意规划，避免形式主义，实用为主。,4.,谨慎使用拉手，避免与趟门冲突，导致趟门无法使用。,5.,底柜最高,2400mm,，合理分配顶底柜高度。,设计基础知识,-,掩门柜体标准,侧板：,深度、高度标准柜体尺寸均可，厚度标准18mm。,背板：,默认标准9mm，特殊5mm、18mm、25mm。,层板：,默认标准18mm，一般内进5mm，特殊根据具体情况内进。,顶底板：,深度、高度标准柜体尺寸均可，厚度标准18mm。,脚线：,标准高度70mm，厚度18mm，最大宽度1200mm。,设计基础知识,-,掩门柜体标准,1.,顶底柜门板注意对齐，明确独立柜体摆放,/,二合一连接。,2.,功能件布局注意避让铰链，加装封板并内缩,70mm,。,3.,衣通高度注意规划，避免形式主义，实用为主。,4.,谨慎使用拉手，避免与掩门冲突，导致掩门无法闭合。,5.,底柜最高,2400mm,，合理分配顶底柜高度。,设计基础知识,-,侧板结构,门板,平板门,中侧（落地）,中侧（不落地）,上带孔,双,18,结构,刀型门）,铝框门）,趟门,木框门,设计基础知识,-,门板标准,门板高度与铰链数量关系。,（单扇门扇需根据门洞尺寸高度与宽度各减,3mm,）,柜体洞口宽度与趟门数量关系。,设计基础知识,-,门板标准,门铰,门铰,门铰,门铰,竖框,腰线,门芯板,门芯板,掩门门板下单参考图,设计基础知识,-,门板标准,趟门门板下单参考图,设计基础知识,-,门板,平板门,门板厚度：,18mm,、,25mm,（不主推）,工艺：柜体板、吸塑平板,加工范围：,300 W 600,；,300 H 2400,注意事项：下单需标注铰链位置，否则默认按照铰链配置图配置数量，铰链孔只开上下两个，其余现场开孔。,半盖门,全盖门,内嵌门,设计基础知识,-,门板,刀型门,门板厚度：,18mm,、,22mm,、,25mm,工艺：吸塑,加工范围：,300 W 600,；,300 H 2400,注意事项：,1.,下单需标注铰链位置，否则默认按照铰链配置图配置数量，铰链孔只开上下两个，其余现场开孔。,2.,标注刀型（注意部分吸塑花色对刀型有使用要求）,半盖门,全盖门,内嵌门,设计基础知识,-,门板,木框门,门板厚度：,18mm,工艺：包覆,加工范围：,300 W 600,；,300 H 2400,注意事项：,1.,下单需标注铰链位置，否则默认按照铰链配置图配置数量，铰链孔只开上下两个，其余现场开孔。,2.,标注框型宽度，注意框与芯板是否可以做到同色。,3.,高度过高需增加中横。,4.,玻璃门若不配玻璃需令下玻璃压条。,半盖门,全盖门,内嵌门,设计基础知识,-,门板,铝框门,框型：,60mm,、,70mm,工艺：包覆,加工范围：,300 W 600,；,300 H 2400,注意事项：,1.,下单需标注铰链位置，否则默认按照铰链配置图配置数量，铰链孔只开上下两个，其余现场开孔。,2.,标注框型宽度，注意框与芯板是否可以做到同色。,3.,高度过高需增加中横。,4.,玻璃门若不配玻璃需令下玻璃压条。,半盖门,全盖门,内嵌门,设计基础知识,-,门板,趟门,框型：参考推拉门门型表,工艺：包覆,加工范围：,350 W 1100,；,1200,H 2700,注意事项：,1.,下单需标注是否配置阻尼器，否则默认配置。,2.,门扇宽度设置需避让功能件。,3.,需标注趟门拜访位置关系,设计基础知识,-,产品配件,配件,功能件,功能五金,设计基础知识,-,产品配件,功能件,功能五金,组成它绝大部分是由公司生产。尺寸在范围内可调整。,如：抽屉、鞋抽、时尚抽、多宝阁、裤抽等,组成它绝大部分是由公司外购。尺寸是几个固定值。,如：衣物篮、密码箱、穿衣镜、多宝阁等,设计基础知识,-,功能件,功能件,抽屉,抽斗,抽面,拉手,轨道,抽屉由抽盒、抽面、拉手及轨道组成。,加工范围：,300W,900,80,H,注意：避让平开门铰链。,设计基础知识,-,功能件,由,18mm,柜体板通过三合一链接而成，抽底为,5mm,板。,抽屉盒底部配备抽底拉条。,抽盒的高度随内空高变化而变化（建议标注高度）,抽屉盒设计参考：,标准宽：,W=364mm W=464mm W=564mm W=764mm,非标宽度：,W,564mm,564mm,W900mm,抽盒规格,抽盒设计,设计基础知识,-,功能件,拉手分为外置拉手（现场安装）、内嵌拉手（厂家安装），,设计搭配时注意拉手风格与产品风格的搭配。,抽面需单独备注下单，柜体抽面,/,吸塑抽面切忌花色标注明确，纹路方向，是否有造型。,抽面,拉手,设计基础知识,-,功能件,抽斗,抽面,隔片,轨道,抽斗,抽面,轨道,裤条,抽屉由抽盒、抽面、隔片、轨道组成。,加工范围：,300W,964,80,H,注意：避让平开门铰链。,功能件,多宝阁 裤抽,设计基础知识,-,功能件,由,18mm,柜体板通过三合一链接而成，隔片为,9mm,板开槽互插工艺。,抽盒的高度随内空高变化而变化（建议标注高度）,抽屉盒设计参考：,标准宽：,W=564mm W=764mm,非标宽度：,564,W,764mm,764mm,W964mm,抽盒规格,抽盒设计,设计基础知识,-,功能件,轨道占用空间宽度：27mm/副。,普通轨道：L=200mm,阻尼轨道：L=300mm/350mm/400mm/450mm/500mm,反弹轨道：300mm,轨道分为普通轨道、阻尼轨道、反弹轨道。由,DTC,、火车头（反弹轨道）、百隆、海福乐等品牌组成，除功能件配置托底轨之外，统一默认为三节轨配置。,轨道品牌,轨道规格,设计基础知识,-,功能五金,成品功能五金。,标准尺寸：,W,=564/764,H,=72,衣物篮,H=199.5,配套托底轨，无需另配。,注意：避让平开门铰链。,功能五金,多宝阁 裤抽 衣物篮,设计基础知识,-,功能五金,功能五金,多宝阁 裤抽 衣物篮,正翻翻板床 （宽,900mm*,高,2000mm,）,正翻翻板床床垫（宽,880mm*,长,1980mm,）,正翻翻板 （宽,1200mm*,高,2000mm,）,正翻翻板床床垫（宽,1180mm*,长,1980mm,）,侧翻翻板床 （宽,900mm*,高,2000mm,）,正翻翻板床床垫 （宽,880mm*,长,1980mm,）,侧翻翻板床 （宽,1200mm*,高,2000mm,）,正翻翻板床床垫 （宽,1180mm*,长,1980mm,）,设计基础知识,-,功能五金,电动升降台,浮法穿衣镜,大力士,转角收纳门,旋转衣架,成品功能五金，均有具体的使用要求，对使用环境及空间要求较高，不如功能件变通性强，因此设计师需注意功能五金规格数据。,设计基础知识,-,封板,放置于柜体侧边及顶上的板件,用于调节安装缝隙及墙面不直,现象。分一字形及,L,形两种。,加工范围：,50mmW1200mm,；,50mmH2400mm.,当封板需要突出柜体安装的时候需要配辅助板。,封板,设计基础知识,-,罗马柱,装饰板的欧式线条，起收口条收饰作用，一般需要配置见光板。,加工范围：,W=50mm,、,60mm,、,70mm,、,75mm,500mmH2700mm.,当封板需要突出柜体安装的时候需要配辅助板。,罗马柱,设计基础知识,-,帽檐线,置于柜体顶端的欧式帽线。,最长可做,2400mm,长。需现场裁切拼接,不同的顶线高度和外飘尺寸都有可能不一样。,帽檐线,第三部分 注意事项,常见问题,注意事项,-,常见问题,三视图,明细栏,尺寸模糊,线条使用,三视图不全，导致无法确认产品尺寸。,明细栏填写不全，导致无法拆单配置物料、花色。,线条使用不规范，易造成拆单漏拆或错拆板件。,尺寸标注不明确，易造成拆单错误或产品成品尺寸与实际不符。,注意事项,-,常见问题,图纸饰品,门板,设计图不要出现饰品，易造成拆单错误。,门板一定注明掩门开启方向或趟门摆放方式。,注意事项,-,常见问题,掩门与功能件之间注意避让。,注意事项,-,常见问题,趟门与功能件之间注意避让与合理搭配。,第四部分 案例分析,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,案例分析,-,实时案例,
