电路动态分析和电路故障分析.doc

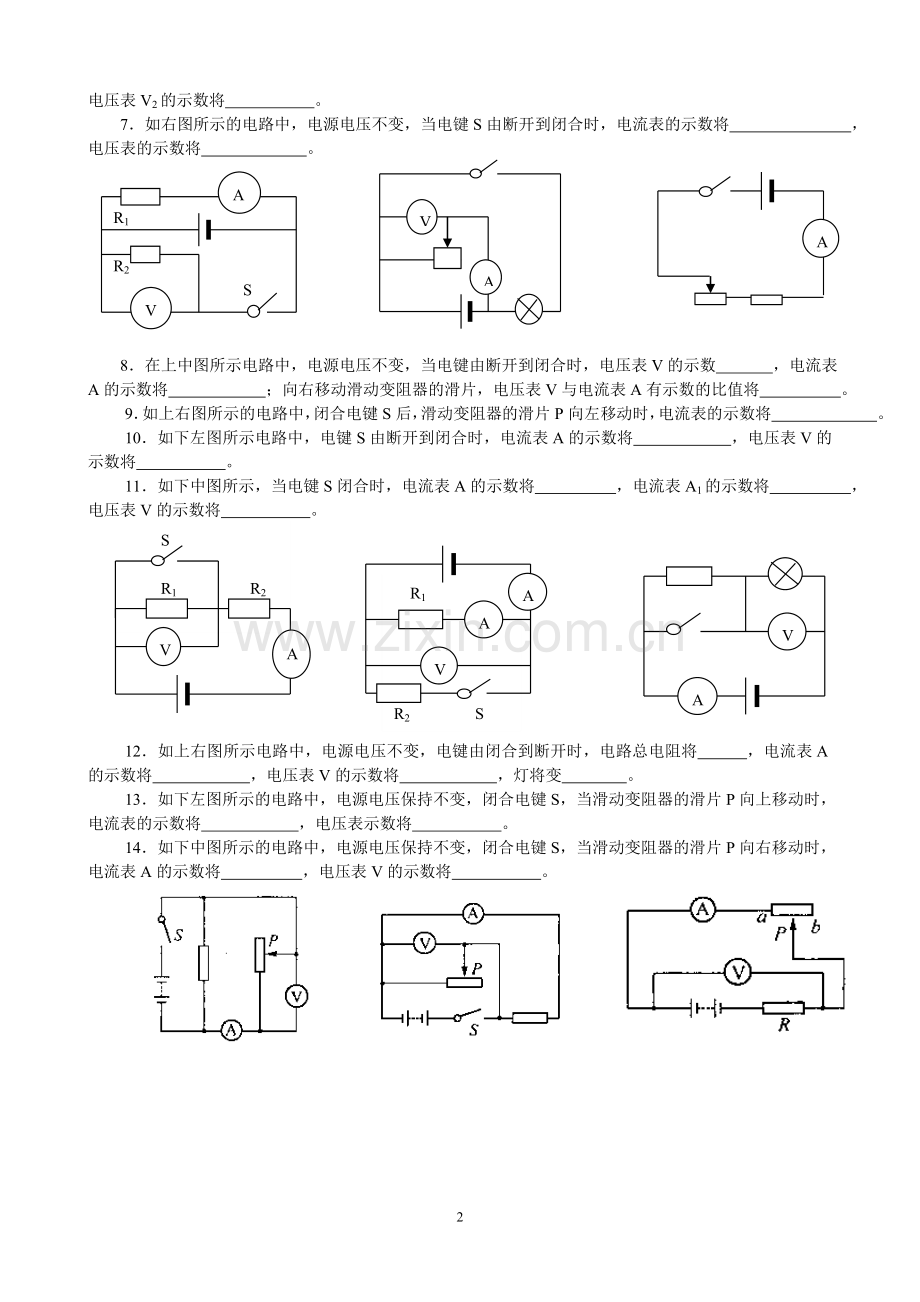

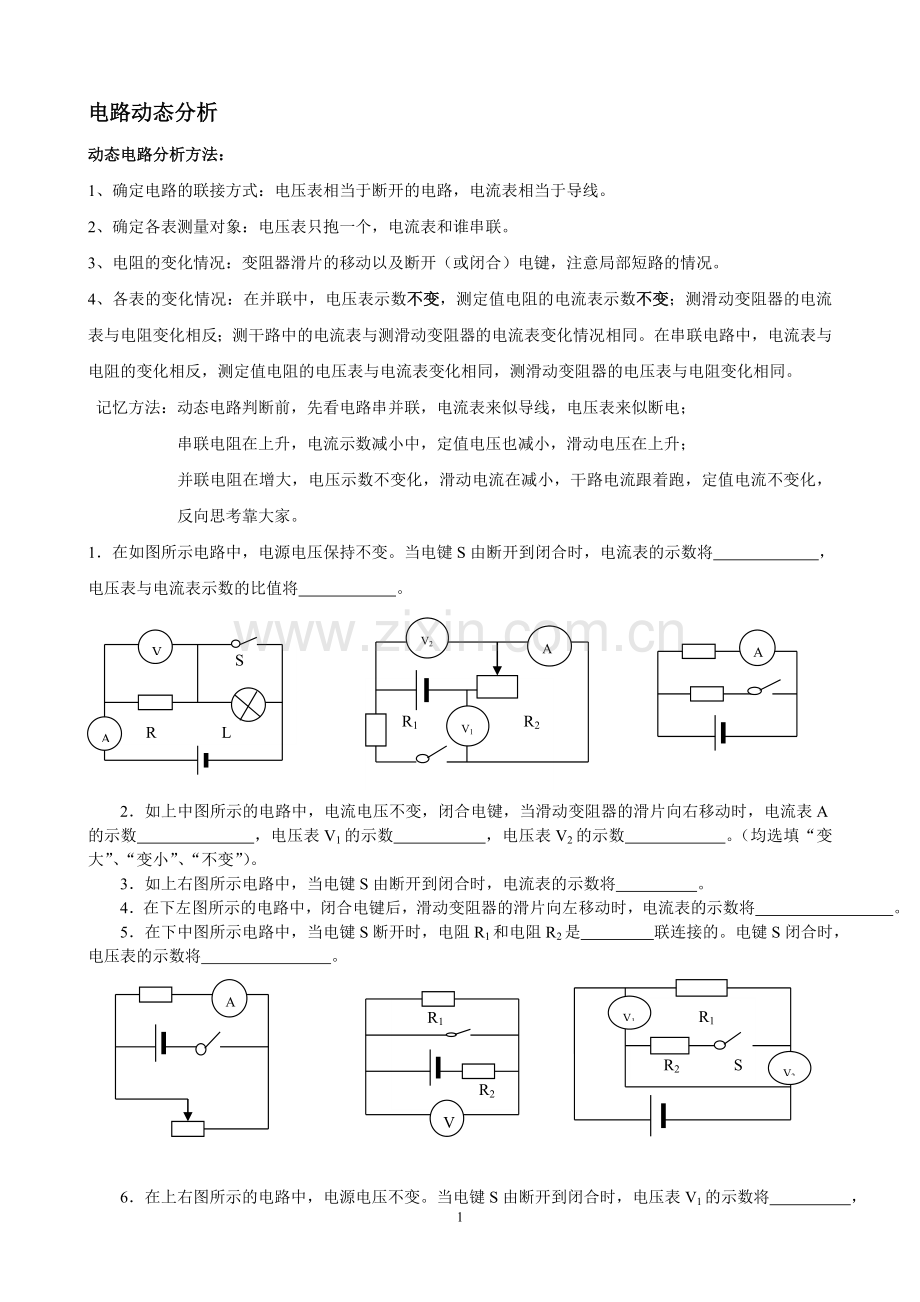

电路动态分析动态电路分析方法：1、确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。2、确定各表测量对象：电压表只抱一个，电流表和谁串联。3、电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。4、各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。 记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电； 串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升； 并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。1在如图所示电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。 R1 R2V1AV2A S R LVA2如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 。（均选填“变大”、“变小”、“不变”）。3如上右图所示电路中，当电键S由断开到闭合时，电流表的示数将 。4在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将 。A5在下中图所示电路中，当电键S断开时，电阻R1和电阻R2是 联连接的。电键S闭合时，电压表的示数将 。 R1 R2V R1 R2 SV1V26在上右图所示的电路中，电源电压不变。当电键S由断开到闭合时，电压表V1的示数将 ，电压表V2的示数将 。7如右图所示的电路中，电源电压不变，当电键S由断开到闭合时，电流表的示数将 ，电压表的示数将 。VAAR1R2 SVA8在上中图所示电路中，电源电压不变，当电键由断开到闭合时，电压表V的示数 ，电流表A的示数将 ；向右移动滑动变阻器的滑片，电压表V与电流表A有示数的比值将 。9如上右图所示的电路中，闭合电键S后，滑动变阻器的滑片P向左移动时，电流表的示数将 。10如下左图所示电路中，电键S由断开到闭合时，电流表A的示数将 ，电压表V的示数将 。11如下中图所示，当电键S闭合时，电流表A的示数将 ，电流表A1的示数将 ，电压表V的示数将 。AV R1R2 SA11AVSR1 R2VA12如上右图所示电路中，电源电压不变，电键由闭合到断开时，电路总电阻将 ，电流表A的示数将 ，电压表V的示数将 ，灯将变 。13如下左图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向上移动时，电流表的示数将 ，电压表示数将 。14如下中图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将 ，电压表V的示数将 。15如上右图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向a端滑动过程中，电流表A示数将 和电压表V示数变化情况是 。16如右图所示的电路中，闭合电键后，当变阻器滑片P向右滑动时，灯的亮度 ，额定功率 ，电流表的示数将 。17如下左图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为1218伏，电流表示数的变化范围为0.40.6安，那么滑动变阻器的最大阻值是 。 P S RVA18如下中图所示电路中，闭合电键S后，当滑动变阻器的滑片P向右移动时，电流表A的示数将 。19如上右图，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.02.0安,电压表的示数范围是7.22.4伏,则电源电压为 伏.20如下左图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片P向左移动时，电流表的示数减小。21如上右图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。电路故障分析电路的故障一般有两类：一是已知灯的亮暗情况；二是已知电流（或电压）表示数的变化情况。解题思路：先判断电路的连接情况，然后根据题设现象，综合串、并联电路特点进行推理分析。串联电路：电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路。电压表示数变小（或为0），一种情况是所测电阻短路，另一种情况是另一个用电器断路。电流表示数变大，一定有一个用电器短路。电流表示数变小（或为0），一是电压表串联在电路中，一是电路断路。1如下左图所示电路中，电源电压保持不变，闭合电键后S后，电路正常工作，过了一会儿，电流表的示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（ ）A电阻R断路，灯L变暗 B、电阻R短路，灯L变亮C灯L断路，电压表的示数变小 D、灯L短路，电压表的示数变大2如下中图所示的电路中，电流电压保持不变，闭合电键S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（ ）A电阻R一定断路 B、电阻R一定短路C灯L的亮度可能不变 D、灯L可能变亮3如上右图所示电路中，电源电压不变，闭合电键S，电路正常工作一段时间后，发现两个电压表的示数相等，则（ ）A灯L一定熄灭 B、灯L可能变亮 C、电阻R一定断路 D、电阻R可能短路4如下左图所示的电路中，当电键S闭合时，发现电压表的示数为0，则下列故障中不可能是（ ）AL1灯丝断了 B、L2灯丝断了 C、灯L1短路 D、电压表接线断开5如下中图所示电路中，电源电压为6伏。当电键S闭合时，只有一只灯泡发光，且电压表V的示数为6伏，产生这一现象的原因可能是（ ）A灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路6如下右图所示电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）A灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路7如下左图所示电路中，电源电压不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）A灯L可能变亮 B、灯L亮度可能不变C电阻R可能断路 D、电阻R可能短路8如下中图所示的电路中，电源电压不变，闭合电键S，电压表、电流表均有示数。将滑动变阻器的滑片P向左移动时，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（ ）A电阻R1短路，电压表的示数变小 B、电阻R1断路，电流表的示数变大C滑动变阻器短路，电压表的示数变小 D、滑动变阻器断路，电流表的示数变小9在如上右图所示电路中，电源电压不变。闭合电键S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ） A灯L断路 B、灯L短路C、电阻R断路 D、电阻R短路 10如下左图所示电路中,闭合电键S后将出现的情况是( )A电压表示数为电源电压 B、电流表将损坏C小灯泡L正常发光 D、电流表、电压表损坏11如下中图所示电路中，闭合电键后，灯泡不亮，电流表无示数，用电压表测量ab间的电压值为零，则测ad及cd时，均有电压，这说明（ ）A电源接触不良 B、电键的触片或接线柱接触不良C电流表内部断路 D、灯泡的灯丝已断12如下右图所示电路中，电源电压保持不变，闭合电键S，电路正常工作，过一会儿，两个电表的示数均变小，则下列判断中正确的是（ ）A电阻R可能短路 B、电阻R一定断路C灯L可能变亮 D、灯L一定熄灭13如下左图所示的电路中，闭合电键后，将滑动变阻器的滑片从中点C移动到b端的过程中，几乎看不到电压表示数的变化，指针始终指在一个较大的数值上，这可能是因为（ ）A电阻R太小 B、R与滑动变阻器的阻值相当C电阻R太大 D、滑动变阻器被短路了14如下中图所示的电路中，电源电压不变。闭合电键S后，电路正常工作。一段时间后，发现其中一个电压表示数变小，则（ ）A灯L可能短路 B、灯L一定断路 C、电阻R可能短路 D、电阻R一定断路15如上右图所示电路中，闭合电键后，灯L1、L2正常发光，电表完好。如果将电流表和电压表互换，那么将出现的情况是（ ）A电压表示数变小，灯L2变亮 B、电流表示数变大，灯L2不亮C电压表示数不变，灯L2不亮 D、电流表示数变小，灯L1变亮16如下左图所示电路中，电源电压不变，闭合电键后，两灯正常发光，过一会儿，发现其中一灯熄灭，则下列判断中，正确的是（ ）A电流表示数变大，另一灯变亮 B、电流表的示数变小，另一灯亮度不变C电流表示数变小，电压表的示数变小 D、电流表示数不变，电压表的示数不变17如下中图所示电路中，电源电压不变。闭合电键后，发现电压表示数为零，则下列情况中不可能的是（ ）A电阻R断路 B、电流表A断路 C、灯L断路 D、灯L短路18如下右图所示电路中，电源电压不变，闭合电键S，电压表、电流表均有示数。将滑动变阻器的滑片P向右移动，一会儿发现电压表和电流表示数的比值变大，则下列判断中正确的是（ ）A电阻R1短路，电压表的示数变大 B、电阻R1断路，电流表的示数变小C滑动变阻器短路，电压表的示数变小 D、滑动变阻器断路，电流表的示数变小6
