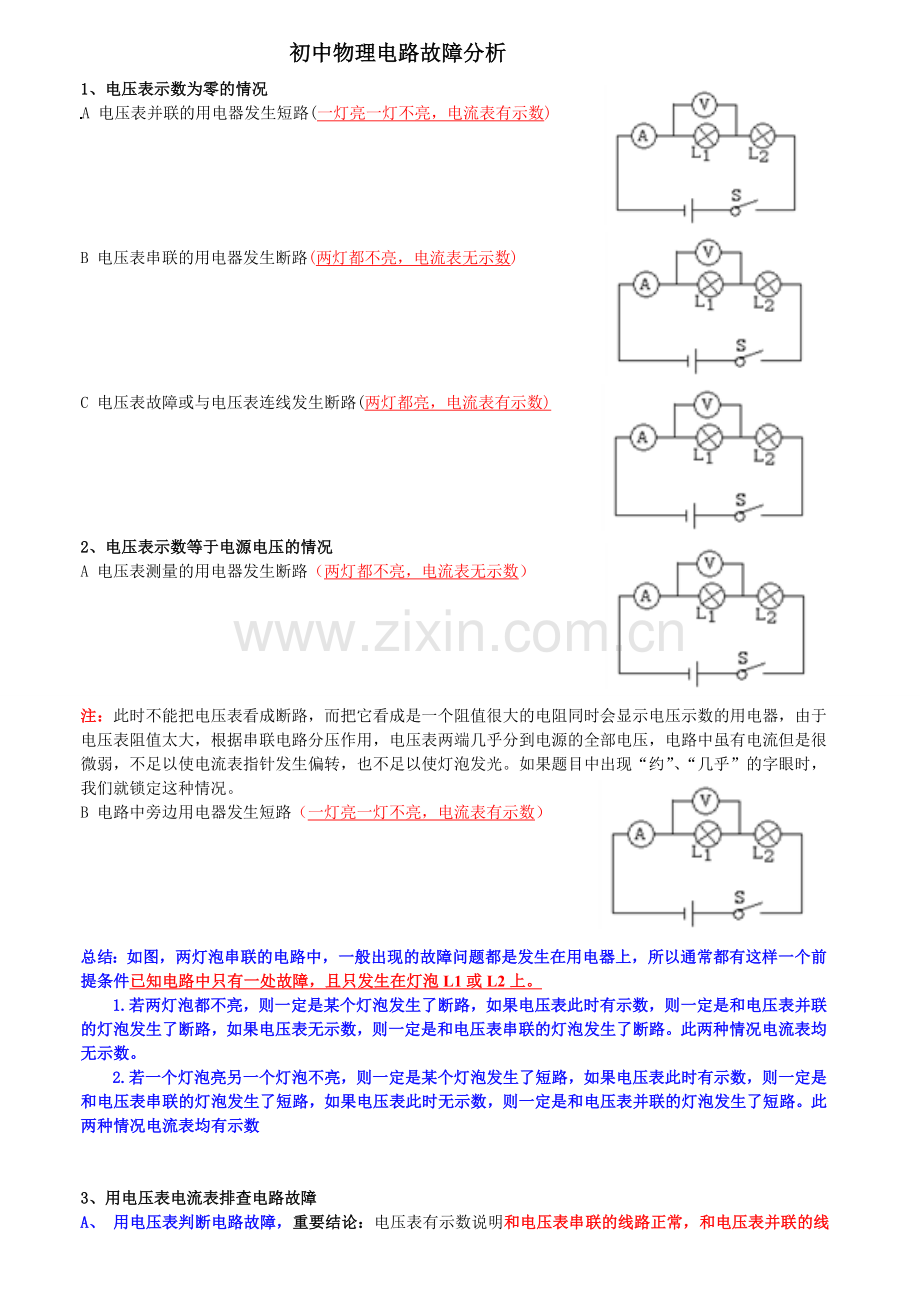

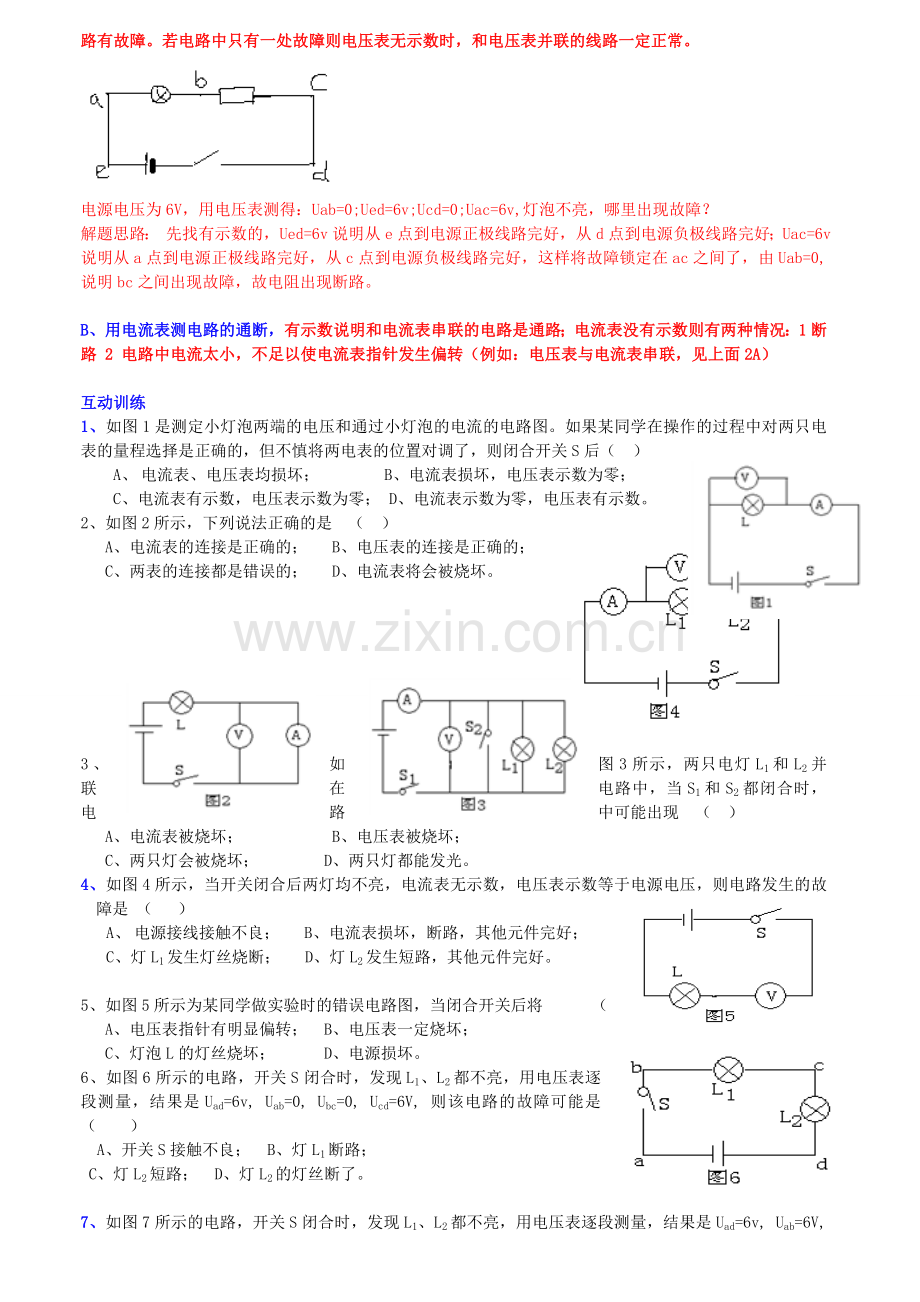

初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)B 电压表串联的用电器发生断路(两灯都不亮，电流表无示数)C 电压表故障或与电压表连线发生断路(两灯都亮，电流表有示数)2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。1.若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。此两种情况电流表均无示数。2.若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。此两种情况电流表均有示数3、用电压表电流表排查电路故障A、 用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路： 先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。B、用电流表测电路的通断，有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）互动训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（ ）A、 电流表、电压表均损坏； B、电流表损坏，电压表示数为零； C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。2、如图2所示，下列说法正确的是 （ ） A、电流表的连接是正确的； B、电压表的连接是正确的； C、两表的连接都是错误的； D、电流表将会被烧坏。3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现 （ ） A、电流表被烧坏； B、电压表被烧坏； C、两只灯会被烧坏； D、两只灯都能发光。4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是 （ ）A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。 5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将 （ ） A、电压表指针有明显偏转； B、电压表一定烧坏； C、灯泡L的灯丝烧坏； D、电源损坏。6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是（）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是 （）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0, Ubc=6V, 则该电路的故障可能是（）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定 （ ） A、灯L1断路； B、灯L2断路； C、灯L1短路； D、灯L2短路。10、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则 （ ） A、灯L1可能变亮； B、灯L1亮度可能不变；C、灯L2可能断路； D、灯L2可能短路。11、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是 （ ） A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路； D、灯泡L2的灯丝断了。12、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 A、灯L1短路； B、灯L2短路； C、灯L1断路； D、灯L2断路。 （ ）13、把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1两端的电压，当开关闭合时发现电压表读数为零，则可能出现的故障是（多选） （ ） A、L1的灯丝断了； B、L2的灯丝断了； C、L1发生了短路； D、L2发生了短路。14、如图13所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是 （ ） A、电流表断路，电灯L1和L2完好； B、L1灯丝断路，电流表和L2完好； C、L2灯丝断路，电流表和L1完好； D、L1、L2灯丝都断路，而电流表完好。15、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A安培表已被烧坏，致使电路不通 B安培表完好，但未与导线接牢C灯L的灯座接线处短路 D安培表被短路参考答案1、 D 2、A 3、A 4、C 5、A 6、D 7、A 8、D 9、B 10、C 11、D 12、D 13、B C 14、A 15、D初中物理变化类电路分析1 开关断开闭合类问题分析思路：首先要看清是闭合与断开比较还是断开与闭合比较，将这两种情况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。解题步骤：串联电路中，电流的变化看电阻，电阻若变，电流就变，电阻变大，电流变小；电阻变小，电流变大。电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。 闭合后：闭合与断开进行比较，闭合后电阻减小，电流增大，断开时电压表测的是分电压小于总电压，闭合后电压表测的是总电压，所以电压表变大。 并联电路中，一电阻的变化不会影响另一电阻的电压和电流，但会引起总电流的变化。闭合后：下面电阻的电压没有受影响还是电源电压，电阻也没有变化，所以A2不变；上面电阻由无到有，所以它的电流是变大的，A2等于支路电流之和，所以增大；电压表测电源电压始终不变。2 滑动变阻器变化类电路分析分析思路：首先看清电路图，电路是串联还是并联，电压表是测滑动变阻器的电压还是定值电阻的，电流测总的还是分的，依据情况判定。A 、串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变小（电源总电压不变），总电流变小。滑片向右滑动时，滑动变阻器接入电路的阻值变大，其两端的电压也变大，所以电压表示数增大，总电阻变大，电源电压不变，所以总电流减小。B 、并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电流的变化。当滑片向右移动时，滑动变阻器接入电路的阻值变大，通过它的电流变小，而上面那个电阻的电压没发生改变，所以A2也不会发生变化，总电流等于支路电流之和，所以A1减小，电压表测总电源电压，所以V不变。C 混联电路里，把并联部分看成是一个整体，然后分情况讨论。S闭合，S1断开，当滑动变阻器滑片向右移动时，这种情况是按A类分析，A1、A3变小，A2不变，V1变小V2变大。图17 S闭合，S1闭合，当滑动变阻器滑片不动时，把并联那部分看成是一个电阻，闭合后并联部分的电阻变小，所以有V1变小，A3变小，A2变大，A1变小，V2变大。小试牛刀1、图17中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合开关后，当滑动片P向右移动时，电流表的示数将 填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱_与M相连接，则闭合开关后，滑动片P向左移动时，电压表的示数增大。 图18 2、在如图18所示的电路图中，当开关K闭合时 （ ）A整个电路发生短路。B.电流表示数变小。C.电流表示数不变化。 D.电流表示数变大。图21 3、在图21所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是 ( )(A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。4、如图22所示，当滑片P向右移动时 ( )(A)电流表A示数不变，电压表V示数不变。 (B)电流表A示数不变，电压表V示数变大。(C)电流表A示数变小，电压表V示数变大。 (D)电流表A示数变小，电压表V示数不变。图23 5、如图23所示，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将_(选填“变小”、“不变”或“变大”)。 6如图24所示电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V，3W”的小灯泡L刚好正常发光；若保持R不变，将L换成另一只标有“6V，2W”的小灯泡，闭合开关后，小灯泡消耗的实际功率为（ ）A、大于2W B、等于2W C、小于2W D、无法确定051015V0123图乙V2V1L2L1S图甲7. 小明按如图甲所示的电路进行实验，当开关闭合后，V和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（ ）可能开路 可能短路可能 V和V2所选量程不相同，1短路 可能 V和V2所选量程不相同，电路各处完好8、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，图2 请你判断A表和V表的变化。 9、如图2，当滑片P向左移动时，A表和V表将如何变化。图310、如图3，当滑片P向左移动时，A表和V表将如何变化图411、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）(A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。12、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）图5(A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。图6 13、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？14、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？图7图9 图8 15、在如图8所示的电路中，将开关K闭合，则电流表的示数将_，电压表的示数将_(均填“变大”、“变小”或“不变”)。16、在如图9所示的电路中，当开关K断开时，电阻R1与R2是_联连接的。开关K闭合时，电压表的示数将_(选填“变小”、“不变”或“变大”)。 图1017、在图10中，灯泡L1和灯泡L2是_联连接的。当开关K断开时，电压表的示数将_ _；电流表的示数将_ _(选填“增大”、“不变”或“减小”)。18、在图11中，开关K闭合时，灯泡L1和灯泡L2是_ _联连接的。当开关K断开时，电压表的示数将_ _；电流表A1的示数将_ _,A2的示数将_(选填“增大”、“不变”或“减小”)。 图11 参考答案：1 变小 B 、2 D 、3 B 、4A 、5 不变 、6A 、7 D、 8 V减小 A减小 9、 V不变 A增大 、10 V减小 A不变 、11 D 、12 A、 13 A1不变 A2减小 V不变 、14 A1减小 A2减小 V不变、15 A增大 V增大、16 串联，V变小 、17 并 V不变 A减小 、18 并 V减小 A2不变 A1减小图28拓展演练1.图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将（ ） A变大 B变小 C不变 D无法确定图292如图29所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动过程中，图中电压表和电流表的示数变化正确的是 ( ) A.电压表示数不变，电流表示数变大 B.电压表示数变小，电流表示数变大 C.电压表示数不变，电流表示数变小D.电压表示数变大，电流表示数变小图303. 如图30所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由右向左移动时，三只电表V1、V2、A的示数变化情况（ ）AV1不变，V2减小，A不变 BV1减小，V2增大，A减小CV1不变，V2增大，A不变 DV1增大，V2减小，A增大图314。 图31是汽车、摩托车油量表（实际上就是电流表）原理示意图，R是定值电阻，R是滑动变阻器，则 ( ) A向油箱里加油时，电流表示数变大 B燃油消耗下降时，电流表示数变大 C燃油全部耗尽时，电流表将被烧坏 D油箱加油过满时，电流表将被烧坏5。 如图32所示电路，电源两端的电压一定，开关s1闭合，s2断开。如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ ）图32A滑动变阻器的滑片P 向右移B滑动变阻器的滑片P 向左移C滑动变阻器的滑片P 不动，闭合开关S2D滑动变阻器的滑片P 不动，断开开关S1 6. 如图20所示，电阻R1的阻值为20欧，R2为40欧，当电键K断开时，电流表A的示数为0.1安，则电源电压为_伏。若电键K闭合时，电流表A的示数为_安。 图 20 图217. 在图21所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是 ( )(A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
