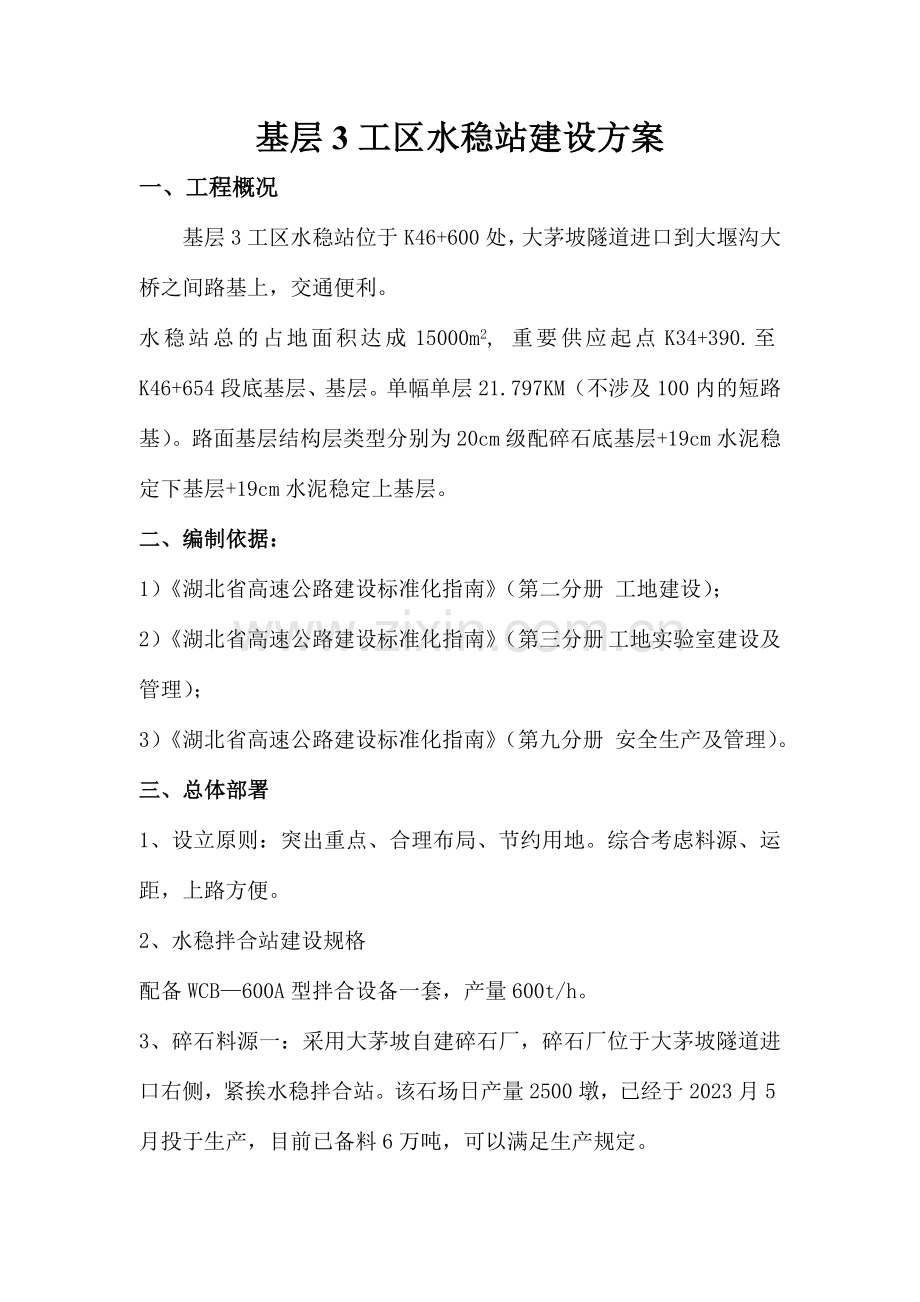

基层3工区水稳站建设方案一、工程概况基层3工区水稳站位于K46+600处，大茅坡隧道进口到大堰沟大桥之间路基上，交通便利。水稳站总的占地面积达成15000m2, 重要供应起点K34+390.至K46+654段底基层、基层。单幅单层21.797KM（不涉及100内的短路基）。路面基层结构层类型分别为20cm级配碎石底基层+19cm水泥稳定下基层+19cm水泥稳定上基层。二、编制依据：1）湖北省高速公路建设标准化指南（第二分册 工地建设）；2）湖北省高速公路建设标准化指南（第三分册 工地实验室建设及管理）；3）湖北省高速公路建设标准化指南（第九分册 安全生产及管理）。三、总体部署1、设立原则：突出重点、合理布局、节约用地。综合考虑料源、运距，上路方便。2、水稳拌合站建设规格配备WCB600A型拌合设备一套，产量600t/h。3、碎石料源一：采用大茅坡自建碎石厂，碎石厂位于大茅坡隧道进口右侧，紧挨水稳拌合站。该石场日产量2500墩，已经于2023月5月投于生产，目前已备料6万吨，可以满足生产规定。4、工地中心实验室：工地中心实验室位于沥青面层工区，基层3工区的实验检测工作由中心实验室下派实验人员跟踪检测，工区配备的水泥稳定基层仪器，能满足平常检测工作需要。5、进度安排：7月5日前完毕料仓砌筑及场地硬化；7月8日前拌合站基础施工7月25日变压器及配电设施计划完毕接通；7月30日前完毕拌合站设备安装8月2日前完毕设备的调试，标定，投入生产。四、水稳站具体建设方案：1、水稳站建设方案1、场地整理（1）拌合站场地位于已交验的路基上，只需进行硬化解决（1）水稳站配置一台WDB-600A型拌和机，拌和机产量为600吨/小时。水稳站总长51米、宽15米，拌合站设立于大茅坡隧道进口到大堰沟大桥之间路基中央分隔带。（2）按照水稳站基础图浇筑拌合机基础（基础图见附图），基础向下挖0.8米深度，基础内扎钢筋网后用C25混凝土浇筑。拌和机和基础各衔接点及支撑点安放预埋地脚螺栓，安装设备时与设备衔接。（4）拌和机目前配置4个集料仓、2个可储200吨的水泥罐，1个成品仓。所有设备改装在设备进场安装时同步实行。（5)水泥罐基础施工： 水泥罐基础拟下挖1.5米，挖好基坑后再立模浇筑双层钢筋混凝土，每个水泥罐基础保证3.1*3.1米的尺寸，同时将所有水泥罐的基础连成整体，厚度为180cm。基础平整度正负误差控制在2mm以内。再进行立柱浇筑并预埋地脚螺栓。（6）主机基础施工：按基础图尺寸立模浇筑双层钢筋混凝土，钢筋预埋并预埋地脚螺栓。（7）水稳站安装完毕后，主机及配料机采用宽6.9米，高7米，钢棚遮挡。2、储料区的设立（1）水稳站南北走向按四档规格材料分隔成4个储料区，各区长80米，深16米，各区之间都设立2米高砖墙进行分隔，分别设有待捡区与合格区。（2）拌合站储料区采用,15cm厚度的碎石集料铺筑，场区道路及车辆进出路段均采用20cm厚度的C20混凝土铺筑。（3）整个场地设有2%的横坡，保证场地内不积水。水通过路基横坡流入路基边沟。（4）针对4#料，储料仓搭设顶棚，防止太阳直接照晒或雨淋。采用轻型钢结构顶棚，钢结构顶棚起拱线高度7m。3、水稳站用水设立水稳站内用水采用15KW抽水泵从桥下小溪抽取，每小时抽水量20 m3，使用10cm直径钢管埋置地下引水进水稳站，在水稳站南侧挖掘一个长5m、宽2.5m、高2.5m的蓄水能力达成31.5m3水池，以满足正常生产需求。4 、水稳站用电设立拌合站用电使用630KV.A变压器，变压器接入拌合站，用150mm绝缘电缆线埋置地下，在水稳站控制室旁设立配电箱，供应生活及生产用电。采用三相交流电，用电线路所有埋于地下，设立三级漏电保护，在配电室、分派电箱和开关箱分别设立漏电保户器，保证用电安全。同时配置一台300KW的发电机，保证停电状态下能正常生产。5、生活居住区生活居住区按照标准化规定建设，一栋双层板房和一栋单层板房作为水稳站人员宿舍区，共有房间26间。五、安全防护和保障措施：（1）坚持“安全第一，防止为主”的方针，明确安全目的，成立安全管理组织。并配备专职安全检查人员，坚持安全交底、持证上岗制度，组织经常性的安全检查，创建安全标准工地建设，最终实现安全目的。（2）做好安装及设计图纸会审、设计交底和技术交底。严格按照安装图纸进行安装。（3）施工过程中要坚持自检，互检和专业检查相结合的互检制度，发现问题及时解决。（4）施工过程中，必须明确施工人员分工和职责，在整个吊装过程中，要切实听从命令，服从指挥，不得擅自离开工作岗位。（5）在吊装作业中，应有统一的指挥信号，各操作岗位应协调动作，起重工要持证上岗。（6）登高作业要佩带安全带，并系挂在安全可靠的物体上，进入现场，必须带好安全带。(7)施工作业时无关人员不得进入现场，进入现场必须戴好安全帽。六、文明施工和及环境保护措施：1 文明施工措施文明施工是公司管理水平的标志，争创文明施工公司，执行文明施工条例，为搞好本工程的文明施工，我方将采用以下文明施工措施：（1）建立以拌站项目副经理经理为组长，各部门、班组负责人参与的文明施工管理组织。拌站项目副经理是文明施工的第一负责人，全面负责整个施工现场的文明施工管理工作。各部门、班组负责人分别负责本部门、班组的文明施工工作。（2）加强职工文明施工素质教育，加强职工的精神文明教育，认真学习国家的法律法规。（3）施工现场设备、机具、材料、仓库、办公室、生活区、食堂、厕所、消防设施等，根据施工总体布置，合理布局，井然有序，并布置必要的横幅、彩旗、标语、简介图板及工地广播、宣传栏。（4）路面结构混合料拌和场、材料堆场进行清理、整平、硬化。办公区、生活区进行适当绿化。（5）严格按技术规范、安全生产规定施工，坚决杜绝违章施工、野蛮施工的事故发生。（6）泥土、砂石、施工废料等严禁乱扔乱倒，违者调离施工现场，并以经济处罚。2 环境保护措施环境保护是为保护和改善生活环境与生态环境，防止污染和其他公害，保障人体健康。我们将采用有效措施，防止生产建设过程中产生的废水、废渣、粉尘、噪声等对环境产生的污染和危害。（1）噪音控制：不在夜间安排噪声很大的机械施工，避免一切非施工的噪声。（2）防尘措施：场区内采用水车洒水控制扬尘。（3）废物解决：将施工及生活中所生产的废物集中堆置并及时解决。（4）污水解决：对施工和生活中产生的污水和废水经沉淀池后方可排放。在出口处设立洗车池，配备高压水枪，污水循环流入沉淀池，洗水污水流入三级沉淀池。（5）防火措施：专门设立水稳站独立式消防池，还加强工地现场防火意识教育，现场配备足够数量的防火设备，杜绝火患。（6）施工材料采用覆盖运送，以防洒漏，污染公路沿线设施。
