扭王字块安装工程施工方案

一 工程概况
扭王字块安装工程是护岸工程的重要组成部分，根据各区域风浪情况的不同，设计采用了3t和8t两种规格的扭王字块用于堤身外侧防护。护岸采用斜坡式结构，迎水面坡度为1:1.5，堤心采用块石填筑，护面为混凝土结构的扭王字块，堤顶为现浇混凝土的挡浪墙。8t扭王字块安装于护岸K0+400.5～K4+196.6段，总长3796.1m，共需安装27020块；3t扭王字块安装于护岸K4+126.6～K6+255.5段，总长2128.9m，共需安装20947块。
扭王字块预制场位于施工区附近，堆放场地布置于预制场四周，堆放、转运方便。
二 施工工艺
2.1 安装方式
由于施工区附近水深较浅，施工期风浪较大，综合考虑后选择从陆上安装扭王字块。

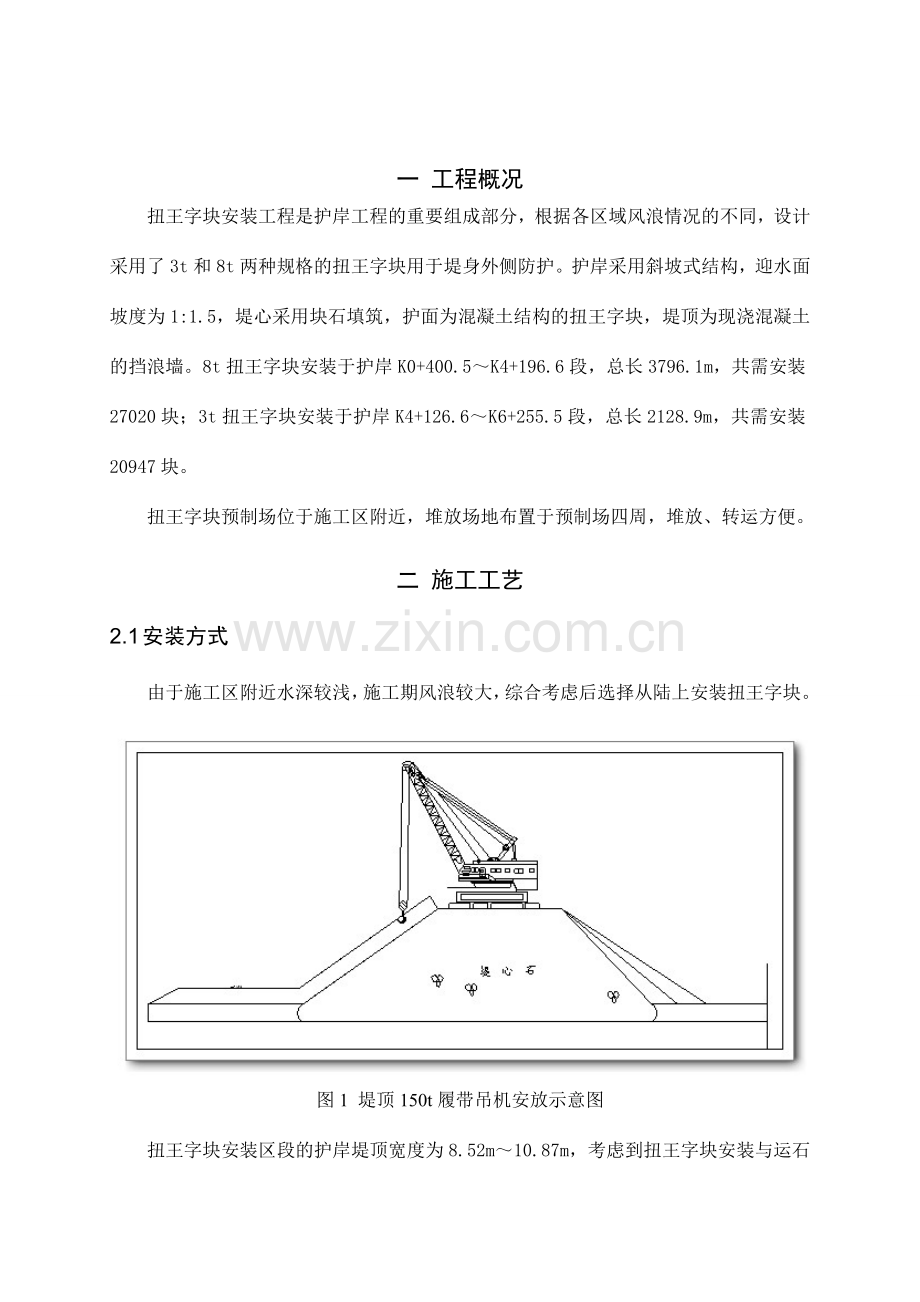

图1 堤顶150t履带吊机安放示意图
扭王字块安装区段的护岸堤顶宽度为8.52m～10.87m，考虑到扭王字块安装与运石车通行之间也许存在的干扰，拟采用以下避让措施。
（1） 安装护岸A4段扭王字块时，提前拟定履带吊驻位点，在该位置的护岸内侧超宽抛填部分块石，供运石车通行，避免扭王字块安装与运石车通行之间发生干扰，安装完毕之后将超抛的块石转运走，进行内坡二片石及倒滤层铺设。
（2） 分隔围堰A2、A3段两条临时通道通车之后，具有4个工作面，A5段、A6段、A7段、A8-1段的抛石、理坡和安装扭王字块可以流水作业、交替进行。
（3） 吹填区具有吹填条件后，加紧后方陆域吹填，在堤后砂上铺设临时路供运石车通行，履带吊驻位堤顶安装扭王字块，互相之间不存在干扰。
2.2 施工方法
根据以往施工经验，设计扭王字块安放网格，运用极坐标法安装扭王字块。
1、块体平面位置的拟定
重要进行扭王字块的定点间距计算和定点坐标计算。
扭王字块的布点网格呈菱形布置，其网格间距的计算公式为：
N=1/BL×100
计算式中，8t扭王字块：N=29.62；3t扭王字块：N=56.96（每100m2面积内扭王字块安装数量）。
B——行相邻块体间距。
L——前后相邻排的间距，L≈0.5B，单位：m。
2、计算出块体的定位间距后，将块体布置于防坡堤上，根据迎水面坡度，算出块体的平面坐标值，根据坐标值进行扭王字块安装。
3、采用极坐标法陆上安装，吊机驻位于堤顶面，采用平板车将扭王字块从堆场运至堤顶安装场地。
极坐标法的原理：以吊机的旋转中心为原点，过吊机中心且平行于两履带板的直线为X轴，吊臂相对于X轴的水平转角为极角（在吊机转盘的机座上固定一刻度盘显示吊机的转角），吊机垂吊的钩连块体中心与吊机旋转中心之间的水平投影距离为极半径（吊机自动显示），组成一个极坐标系，拟定每一件扭王字块的安装位置。
具体操作方法：一方面在堤顶放样吊机中心点和方向线。吊机的方向线平行于护岸的轴线，中心点位于方向线上。每一安装社区（社区的拟定须满足吊机在同一个位置安放尽也许多的块体，减少吊机的移动次数）都有一个中心点和方向线，本区内所有扭王字块的安装参数，都是相对于这个中心点和方向线计算出来的。因此，这一点一线的准确性非常重要。假如发生错误，就会导致整个安装区的整体移位，因此需要仔细检查，保证中心点和方向线准确无误后，吊机即可就位。就位时使吊机旋转中心与放样在堤顶上的中心点重合，吊机水平读盘的00、1800线与放样在堤顶上的方向线重合。就位完毕，汽车将扭王字块运至现场，即可开始安装工作。
2.3 施工环节
1、堤顶测设待安装机位的吊机中心点和方向线。
2、履带吊就位，检查履带吊位置及配套设施是否齐全和安全。
3、平板车运送块体至安装地点，起重工指挥安装，并做好记录。
4、根据扭王字块在坡面上的安装点座标，采用全站仪在堤上定出扭王字块的安装方向线，两点间拉测量绳，预先在测量绳上标出扭王字块安装点距，并做好醒目的标记。吊机手将吊绳移到测量绳上安装点的标记位置，吊机手再将吊机仪表读数与预先设计的控制数值表对照，当两者较吻合后，脱钩下放。
5、移机进行下一个机位的块体安装。
三 安装要点及质量规定
1、扭王字块安装之前，块体强度达成设计的100%才干出运安装。块体吊装及运送前要做好块体保护和加固，防止运送过程碰撞损坏。
2、安装扭王字块前，检查块石垫层的厚度、块石重量、坡度和表面平整度，不符合规定和受风浪破坏的要进行修整。
3、底部的扭王字块与水下垫层块石接触紧密。
4、扭王字块采用定点、定量、随机安装，采用如下的原则进行控制。
（1）第N+1排的扭王字块要安放于第N排的扭王字块之间，即相邻排的扭王字块交错安装。
（2）同排扭王字块尽量避免重叠，即同排相邻块体不应有前后的接触，以免影响下一排的安装。若出现重叠，应对扭王字块的姿势作调整，这样对于扭王字块的稳定有利。
（3）第N+1排扭王字块由第N排扭王字块和垫层块石来承重，除了第一排块体外。
5、扭王字块正式安装前进行典型施工，以掌握施工进度和施工质量的影响因素，并加以调整方法检查扭王字块重叠或漏放情况，及时进行调整或补安。
四 验收标准
1、 扭王字块安装不得有漏放和过大隆起。
2、 安装数量允许偏差应控制在5%以内。
3、 扭王字块安放数量不宜低于设计规定，8t扭王字块29.62块/100m2，3t扭王字块56.96块/100m2。
五 机械人员组织
1、机械设备配置
设备名称
数量
50t吊机
1台
100t吊机
2台
150t吊机
1台
载重板车
3台
吊带\吊绳
6条
全站仪
1台
2、人员组织
人员名称
人数
主管技术员
1人
现场施工员
2人
安装人员
4人
安全指挥员
2人
测量人员
3人
汽车司机
3人
吊机手
3人
六 施工计划
扭王字块安装重要根据堤心石和垫层块石施工安排以及不同季节风浪情况的不同进行安排，此外为方便现浇挡浪墙的实行，堤顶扭王字块安排在挡浪墙浇筑完以后安装。
扭王字块安装计划
施工区段
数量(块)
开始时间
结束时间
工期
A10段
1697
2023-11-5
2023-3-20
136
A4段
6901
2023-6-10
2023-11-10
154
A5段
7730
2023-7-15
2023-12-31
170
A6段
10692
2023-9-10
2023-1-25
138
A7段
10831
2023-12-1
2023-4-30
151
A8-1段
10116
2023-12-15
2023-4-15
122

七 安全环保保证措施
7.1安全保证措施
1、贯彻“安全第一，防止为主”的方针。
2、现场施工人员上岗之前必须接受安全知识教育。
3、施工现场需设立安全警告牌，所有进入施工现场的人员必须戴安全帽，海边作业人员必须穿戴救生衣。
4、各种施工机械使用前应认真检查，保证正常运转，严禁酒后使用施工机械，现场应当设有明显的交通指示牌，保证各种车辆的行车安全，并必须有专门人员负责各种机械的调度，统一指挥。
5、各种车辆进入施工现场，要减速慢行，在通过履带吊驻位点时，司机一定要服从指挥，保证安全。
6、扭王字块运送严格控制超载，转弯处要减速慢行，以防扭王字块掉下伤人或车辆翻倒。
7、安全人员要加强扭王字块运送车辆的检查,严格控制装载数量。
8、吊机吊臂下，旋转范围内严禁站人。
7.2 环保保证措施
1、要保证施工现场干净、整洁，要做到边施工边清理。
2、防止各种机械设备漏油，如有漏油现象，要及时收集油污，不得随意将其掩埋。
3、随时检查工地环境情况，铲除一切潜伏的污染源，以保证现场的环保规定。
