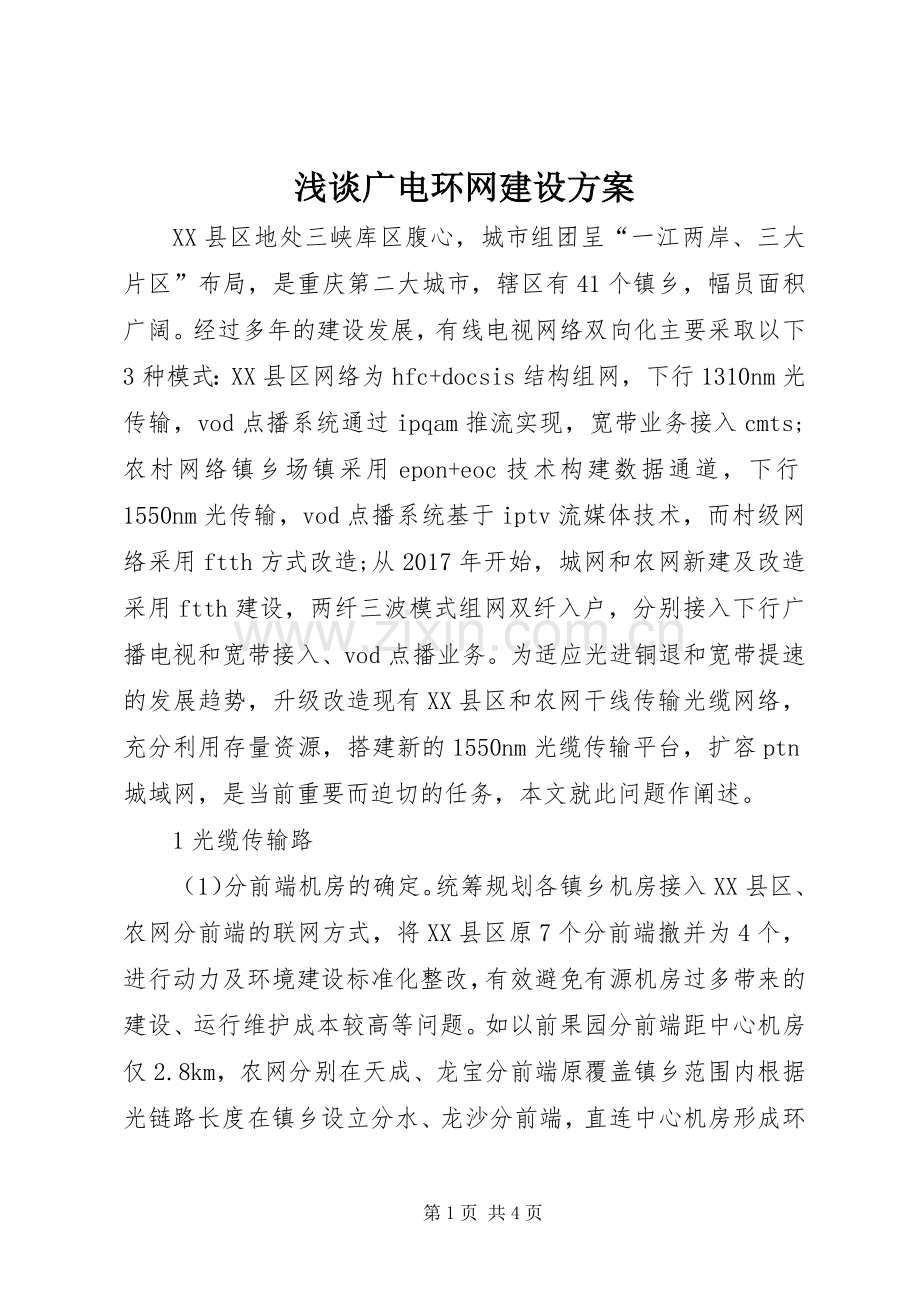

浅谈广电环网建设方案 XX县区地处三峡库区腹心，城市组团呈“一江两岸、三大片区”布局，是重庆第二大城市，辖区有41个镇乡，幅员面积广阔。经过多年的建设发展，有线电视网络双向化主要采取以下3种模式：XX县区网络为hfc+docsis结构组网，下行1310nm光传输，vod点播系统通过ipqam推流实现，宽带业务接入cmts;农村网络镇乡场镇采用epon+eoc技术构建数据通道，下行1550nm光传输，vod点播系统基于iptv流媒体技术，而村级网络采用ftth方式改造;从2017年开始，城网和农网新建及改造采用ftth建设，两纤三波模式组网双纤入户，分别接入下行广播电视和宽带接入、vod点播业务。为适应光进铜退和宽带提速的发展趋势，升级改造现有XX县区和农网干线传输光缆网络，充分利用存量资源，搭建新的1550nm光缆传输平台，扩容ptn城域网，是当前重要而迫切的任务，本文就此问题作阐述。 1光缆传输路 （1）分前端机房的确定。统筹规划各镇乡机房接入XX县区、农网分前端的联网方式，将XX县区原7个分前端撤并为4个，进行动力及环境建设标准化整改，有效避免有源机房过多带来的建设、运行维护成本较高等问题。如以前果园分前端距中心机房仅2.8km，农网分别在天成、龙宝分前端原覆盖镇乡范围内根据光链路长度在镇乡设立分水、龙沙分前端，直连中心机房形成环路，以拆除原XX县区分前端的edfa，减少其级联数;五桥分前端覆盖的镇乡点多面广，光链路较长，因此依然从该分前端经edfa中继传输，设立龙驹分前端，直连周边覆盖的各镇乡机房，见图1所示，虚线为本次新增光缆。（2）环网光缆容量。XX县区环网光缆芯数设计为48芯，农网环网设计为36芯，按需分步实施，芯数分配为：有线电视数字模拟信号、数字信号占用5至6芯;新建XX县区城域网为80g的ptn环，农网为2个10g的ptn环，主要承载宽带接入业务、vod点播业务、专线业务等，占用6至8芯，部分大客户专线租用裸纤汇聚中心机房，占用4芯，本次主要利旧原环网光缆。（3）光缆路由的选择。结合XX县区管网资源现状，优化光缆路由，结构为星树型相结合，有效降低建设成本和调度灵活性。本次在中心机房敷设48芯光缆至北山点，分别连接到天成和XX县区分前端的原有24芯环网光缆中的12芯，保留原天成至XX县区环网光缆12芯直连不变，形成环路。（4）光缆的接续。如果光纤全部进入odf配线架，会增加光链路的活动连接器损耗，为此，每个分前端根据需要接续至odf配线架，或者在odf配线架内的熔接盘上以直接熔接方式，以减少法兰盘连接数量，见图2所示。 21550nm光缆传输的架构及设备选择 （1）中心机房选用1550nm外调制光发射机，9dbm双路输出，经12分光器，正向分别传送到各分前端为主路;中心机房双链路不同路由至天成分前端，中心机房与其余分前端形成环路，五桥分前端edfa传送XX县区、龙宝的备用信号，下连龙驹分前端，分水和龙沙分前端互相传送备用信号，相比之下备份信号增加了一级edfa，这样的设计主要是依据运行维护实践，主路路由的光缆故障中断率低;二是即使启用备份信号，全网edfa仍未超过4级，指标符合要求。此方案环网光纤占用较少，未用传统的正反双向环形路由;edfa放大后接入光切换开关，设备完全热备份;近郊镇乡信号由XX县区分前端覆盖。XX县区原1310nm光传输平台保留不变，见图3所示。（2）edfa设备的选择。环网干线传输选用掺铒edfa，输出光功率统一固定为22dbm，便于备份;ftth下行选用铒镱共掺8或16路edfa，输出光功率22dbm。（3）edfa输入光功率为35dbm，根据edfa的增益g与输入光功率的关系：输入光功率增加至一定值，再增加输入光功率，edfa的增益g开始下降，将出现饱和，较高的输入光功率是为提高系统整体指标。干线传输级联数不超过3级，除龙驹分前端机房覆盖的镇乡配置第4级即使用铒镱共掺edfa接入ftth下行信号外，其余镇乡全网为3级edfa级联，输入光功率为0dbm。3ptn城域组网方案按照适度超前投资、充分利用存量资源、满足当前需求的原则，XX县区各分前端本次新增ptn设备，组成80g核心XX县区环路，预留升级空间，具备单端口100g的扩容能力，满足后续全ftth业务新增需求;农网组建10g的ptn环路。中心机房为核心节点采用华为ptn790024，XX县区分前端为汇聚节点采用华为ptn790012，镇乡分前端采用烽火citans640设备。如图4所示。 根据目前XX县区保留的hfc+docsis组网的vod点播业务通过ipqam推流实现、宽带业务通过cmts接入的模式，中心机房的vod点播、宽带业务、专线业务暂不接入ptn设备，直连上联接入数据交换机;XX县区天成、龙宝等其他分前端hfc+docsis和ftth组网模式的vod点播、宽带业务通过ge上联分前端ptn设备;龙沙、分水等镇乡分前端利用原XX县区设备下沉独立组网，形成中心机房龙宝龙沙分水天成的农网10g的ptn环网，龙驹上联至五桥分前端（根据业务发展情况逐步配置设备），业务直接汇聚到XX县区中心机房;采用跨板组环的方式，相邻的未放置ptn设备的乡镇通过ge上联到临近ptn设备;XX县区及农网ftth模式的olt均下挂至环网ptn设备。万州广电环网经过升级改造进入运行以来，测试各项指标均符合各项行业标准要求。 参考文献： 1褚梦晖，王宇峰，张国圆.徐州有线1550nm光纤组网设计j.有线电视技术，2017，（4）：3133.第4页 共4页
