《物业供配电系统维护保养课程》PPT培训课件.ppt

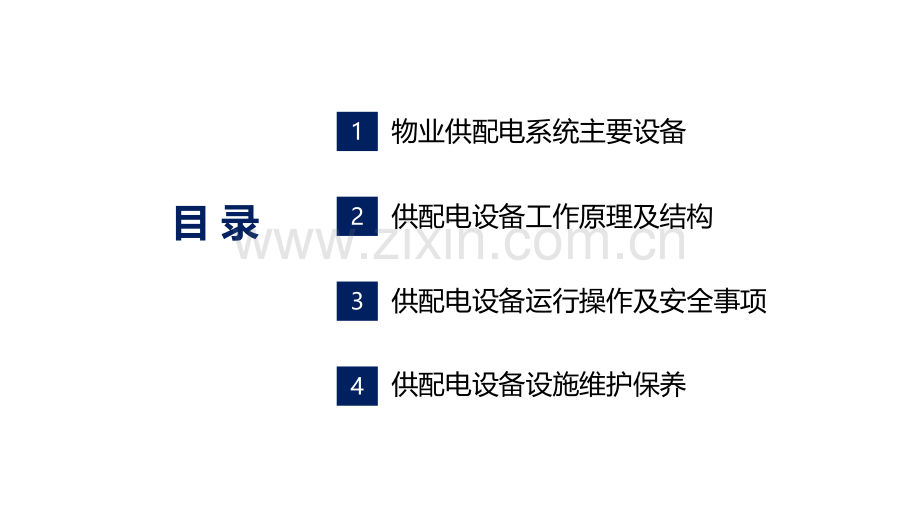

物业供配电系统维护保养课程目 录物业供配电系统主要设备 1供配电设备工作原理及结构2供配电设备运行操作及安全事项3供配电设备设施维护保养4-环网柜1.供配电主要设备分类一、定义：每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分，环形干线是由每台出现柜的母线连接起来共同组成的，每台出线柜就叫“环网柜”。二、用途：环网柜柜内的隔离刀闸切断负荷电流的能力很二、用途：环网柜柜内的隔离刀闸切断负荷电流的能力很差，所以主要作用是用来在高压试验或检验时为线路提供差，所以主要作用是用来在高压试验或检验时为线路提供明显断开点的一种装置明显断开点的一种装置。三、特点：环网柜结构简单，运行可靠安全，维修量很少，三、特点：环网柜结构简单，运行可靠安全，维修量很少，运行费用低，比起装有断路器的开关柜，优势很突出运行费用低，比起装有断路器的开关柜，优势很突出。-高压中置柜1.供配电主要设备分类定义：定义：中置柜全称为铠装型移开中置式金属封闭开关设备，分三层结构：上层为母线和仪表室（相互隔离），中间层为断路器室，下层为电缆室，在开关检修时可以将断路器从开关柜中拉出。功能：功能：中置柜是用于终端用户使用的一类开关柜，是控制设备的，功能全，体积大，对于开闭所、变电所等开断电流大，比较重要的负荷采用中置柜进行保护。种类：种类：中置柜种类较多，可以分为进出线开关柜、计量柜、互感器柜、所用变柜等。用途：用途：中置柜用在终端用户上，控制设备。-变压器1.供配电主要设备分类按用途分：电力变压器电力变压器和特种变压器。按相数分：单相变压器、三相三相变压器变压器和多相变压器。按冷却介质和冷却方式分：干式变压器干式变压器、油浸式变压器和充气变压器。按容量分：小型、中型中型、大型和特大型变压器。通过改变电压而传输电能的静止感应电器，它有一个共用的铁芯和其交链的几个绕组，当某一 个绕 组从电源接受交流电能时，通过电感生磁、磁感生电的电磁感应原理改变电压和电流，在其余绕组上以同一频率（50Hz60Hz)、不同电压传输出交流电能。二、组成：变压器一般分为五大部分，即线圈、铁芯、油箱、引线、附件。三、分类：一、定义：-油浸式变压器1.供配电主要设备分类S 9 M-/型号含义电压等级（KV)额定容量（KVA)全密封性能水平代号三 相-干式变压器1.供配电主要设备分类SCB10-1000KVA/10KV/0.4KV：二次额定电压一次额定电压此变压器的额定容量1000KVA设计序号箔式绕组树脂浇注成形固体三相变压器 型号含义-柴油发电机1.供配电主要设备分类一、组成：发动机、发电机、控制系统一、组成：发动机、发电机、控制系统。二、分类：二、分类：按燃料：柴油机、汽油机、燃气机按燃料：柴油机、汽油机、燃气机。按气缸的排列位置：直列、V型。按冷却方式：风冷、水冷。按进气方式：自然吸气、涡轮增压 行程：4冲程、2冲程 按电压等级：低压（231/400V，380/660V，660/1440V）高压（6600V/10KV）按频率：工频（50hz、60hz）高频（400hz)三、柴油发电机：是内燃机的一种，将柴油喷射到气三、柴油发电机：是内燃机的一种，将柴油喷射到气缸内与空气混合，燃烧得到热能转变为机械能的热力缸内与空气混合，燃烧得到热能转变为机械能的热力发动机，即依靠燃料燃烧时的燃气膨胀推动活塞作直发动机，即依靠燃料燃烧时的燃气膨胀推动活塞作直线运动，通过曲柄连杆机构使曲轴旋转，从而输出机线运动，通过曲柄连杆机构使曲轴旋转，从而输出机械功械功。-380V低压配电柜1.供配电主要设备分类一、定义：配电柜集成安装了用于电能分配、控制的各种元件，实现电能的分配、控制、保护等功能。常用名：配电箱、配电盘、配电屏、电器柜等。二、用途：将低压电路所需的开关设备、测量仪表、保护装置和辅助设备等，按一定的接线方案安装在金属柜内构成组合式电气设备，用以进行控制、保护、计量、分配和监视等，适用于工作电压不超过380V的低压配电系统中的动力、配电、照明。三、特点：常用的低压配电柜主要有GGD、GCK、GCS、MNS这几种型号：GGD固定式低压柜，主要具有机构合理，安装维护方便，防护性好，分断能力高，但不利于远程控制；GCK抽屉式低压柜，具有分断能力高、维修方便，但安全性较差；GCS抽屉式低压柜，具有分断接通能力高、电气方案灵活，但装配复杂，都采用螺栓连接。-真空断路器1.供配电主要设备分类1 断路器极柱2 动触头3 机构箱4 活门驱动5 IP保护板6 二次控制插头7 操作界面8 底盘车-断路器-万能断路器1.供配电主要设备分类万能断路器：电流630A6300A。内部附件：辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈1.供配电主要设备分类塑壳断路器-额定电流63A630A-断路器-塑壳断路器、微型断路器微型断路器-额定电流63A以下-环网柜2.供配电系统工作原理及结构一、设备结构：（1）连锁机构：对负荷开关与接地刀分合闸操作进行连锁（2）负荷开关：接通或断开高压电源（3）高压保险：对线路进行过载和短路保护二、设备原理：（1）通过负荷开关的接通或断开，实现变压器高压电源的供给（2）通过高压保险对线路进行过载和短路保护负荷刀开关操作位置接地刀开关操作位置带电显示观察窗电流表-变压器工作原理 2.供配电系统工作原理及结构二、电压、电流、功率：1）K=N1/N2，K为变压器的变比，即原、副绕组的匝数比。2）U2=U1/K；输入10KV，K=25，则输出U2=U1/K=400V。3）P=1.732*U*i1；设P=10KVA=1000KW，则i1=1000/10/1.732=57.7A。3）i2=i1*K=57.7*25=1443A一、变压器的工作原理：1）利用电磁感应原理，将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。2）具有变压、变流、变换阻抗和隔离电路的作用。-变压器结构2.供配电系统工作原理及结构二、绕组：1）绕组是变压器的电路，一般用绝缘铜线或铝线绕制而成。2）共有两组绕组：一个绕组与电源相连，称为一次绕组，这一侧称为一次侧；另一个绕组与负载相连，称为二次绕组，这一侧称为二次侧。一、铁芯：1）铁芯是变压器的磁路部分，由铁芯柱、铁轭（连接铁芯以形成闭合磁路）组成。2）安装线圈的骨架，对变压器电磁性能和机械强度是极为重要的部件。U1U2一次侧接电源u1u2二次侧接负载铁芯绕组-变压器结构2.供配电系统工作原理及结构心式三相三柱式变压器铁芯上夹件及其绝缘铁芯本体玻璃丝绑扎带拉紧螺杆下夹件及其绝缘垫脚及其绝缘木垫块-变压器结构2.供配电系统工作原理及结构绕组原、副（一、二次）绕组同心套在铁芯柱上。一般低压绕组在里，高压绕组在外，但大容量的低压大电流变压器，考虑到引出线工艺困难，往往把低压绕组套在高压绕组外面。-真空断路器2.供配电系统工作原理及结构二、真空断路器的类型：真空断路器按使用条件分为户内（ZNx-*)和户外（ZWx-*)两种类型。一、设备结构：主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。三、真空断路器的工作原理：真空断路器是利用真空的高介质强度来灭弧的断路器，这种断路器具有灭弧速度快、触头材料不易氧化、寿命长、体积小等特点。-环网柜3.供配电设备运行及安全注意事项二、合闸作业顺序 确认接地刀闸在分断状态-拔出绝缘隔离挡板-将仪表门关好-将操作手柄插入负荷开关，拔出定位环，顺时针旋转手柄进行储能-重新拔出定位环，逆时针旋转手柄进行合闸一、分闸作业顺序 将操作手柄插入负荷开关，拔出定位环，顺时针旋转手柄进行分闸-将操作手柄插入接地开关，拔出定位环，顺时针旋转手柄进行合闸-将仪表门打开-插入绝缘隔离挡板三、安全注意事项（1）佩戴好绝缘手套、绝缘靴、安全帽等劳保用品（2）使用操作手柄严禁野蛮作业-中置柜3.供配电设备运行及安全注意事项一、送电操作顺序通过运转小车将断路器手车（PT 手车、隔离手车、计量手车）推入开关柜，并与开关柜可靠锁定。将手车的二次插头插入开关柜的二次插座，并用扣件锁定。关闭开关柜后门和前门，打开接地刀操作活门可，用接地刀操作手柄逆时针打开接地刀，将手柄抽出并关闭接地刀操作活门，确认接地刀处于分状态。检查仪表室的电源开关处于合状态，并测量电源电压属于正常范围内，关闭仪表门。用摇把将手车推入开关柜工作位置，达到位置时会发出“咔嚓”的声响，取出手车的摇把并关闭操作门。将进线柜的断路器进行合闸。检查开关柜的带电显示器ABC三相指示灯亮，此时高压柜处于高压带电状态。-中置柜3.供配电设备运行及安全注意事项二、停电操作顺序将进线柜的断路器进行分闸。检查带电显示器ABC三相指示灯熄灭，将手车进出专用摇把插入手车底盘操作机构孔内，逆时针转动摇把，能听到有“咔嗒”声，同时手车明显受阻取下摇把，此时手车处于试验位置，二次插头锁定解除。确认电缆侧不带点后，用手指按下接地开关操作孔处联锁板（不得借助工具，此操作应无卡阻现象），将接地开关操作手柄插入接地开关操作孔内顺时针旋转，合上接地开关，取出接地开关手柄。打开前下门和后门进行检修工作。必要时，打开手车室门（前中门），将手车航空插头从柜内插座上取下挂在手车前眉的螺柱上，再将手车自身左右定位机构解锁由柜内移至服务手车上锁定将服务手车停档向左扳动，解开服务手车锁定，此时服务手车可从柜前移动至旁边放好。-变压器3.供配电设备运行及安全注意事项一、变压器电压变化的允许范围 电压偏差在5%范围：一次侧电压低于变压器的额定电压时，对变压器没有大的影响，只降低 变压器的出力；当一次侧电压高于变压器的额定电压时，铁芯损耗和无功损耗增加，并对变压器绝缘产生一定的影响。二、允许温度与温升 变压器绕组温升不得超过65；铁心表面温升不得超过70；上层油温不得超过85，极限温度为95 。三、运行状态监测 变压器运行声音是否正常；冷却装置是否正常，散热管温度是否均匀；变压器外壳接地是否良好；油位油色是否正常，有无渗油、漏油现象。-保养的范围4.供配电设备设施运维管理高压进线开关柜高压计量柜PT柜高压出线开关柜变压器低压进线总柜电容补偿柜低压出线各分柜高压进线隔离柜环网柜中置柜低压配电柜变压器柴油发电机-保养的标准4.供配电设备设施运维管理清洁润滑紧固调整防腐测试换件清洁开关、母线、配电柜、配电箱等电气设备。标准：无灰尘、无污垢、无受潮。设备的机械机构需要进行润滑的部位。标准：润滑良好，机械机构灵活。对电气线路的连接处进行紧固。如母线的连接点、断路器连接点、开关与电缆的连接点。标准：确保接触良好。1、电压偏高、偏低需要通过变压器分接装置调整电压。标准：电压值在正常范围。2、低压智能断路器参数调整。标准：在正常值内，如正常则不必去调整清除掉设备金属结构件及机体腐蚀介质的侵蚀及锈迹。标准：无锈蚀。接地体的电阻、电气绝缘测试检查。标准：符合规范。设备损坏影响到设备外观、功能、安全方面的配件要及时更换。标准：确保外观完好，功能正常，无安全隐患。-保养的程序4.供配电设备设施运维管理停电前准备工作：停电通知、保养工具材料的准备、工作票制订审核。在停电拉闸前应送应急电源、在松应急后，方可进行拉闸操作。严格按照拉闸程序和要求进行操作。对设备进行检查保养及预防性维护。严格按照送电合闸操作流程执行。市电已恢复后，停发电机。-保养的安全措施-倒闸基本条件4.供配电设备设施运维管理倒闸操作的基本条件1、操作人员和监护人员应经过严格的培训考核，有合格的电工进网作业许可证。2、要有与设备实际接线一致的一次系统模拟接线图。3、有正确的工作票并经审批通过。4、操作中要使用统一的调度术语。5、现场一、二次设备要有明显的标志，包括命名和编号。6、要有合格的操作工具、安全用具和设施。-保养的安全措施-技术措施4.供配电设备设施运维管理必须停电的设备如下：1、检修的设备。2、带电部分在工作人员后面或两侧无可靠安全措施的设备。1、验电前，应在有电设备上进行试验，确认验电器良好。2、验电时，必须用电压等级合适而且合格的验电器，在检修设备进出线两侧各相分别验电。当验明设备确已无电压后，应立即将检修设备接地并三相短路。这是保护工作人员在工作地点防止突然来电的可靠安全措施，同时设备断开部分的剩余电荷，亦可因接地而放尽。在一经合闸即可送电到工作地点的断路器（开关）和隔离开关（刀闸）的操作把手上，均应悬挂“禁止合闸，有人工作”的标识牌。-保养的安全措施-安全用具校验4.供配电设备设施运维管理电气绝缘安全用具是防止电气工作人员在工作中发生触电等事故的重要工具，其安全检测试验有明确的周期确定，据电业安全工作规程的规定：绝缘棒、绝缘挡板、绝缘罩、试验周期为每年一次；验电笔、绝缘手套、绝缘靴等试验周期为6个月一次。；-保养的内容及方法-准备工作4.供配电设备设施运维管理停电通知1、至少提前2天将停电信息告知客户中心，由客户中心出停电通知。2、商业项目需提前3天告知客户中心，以便有足够的时间与用户做协调工作。设备检查1、发电机：燃油量检查，试机。2、通讯工具：对讲机在市电停电后要保证正常通讯。工具保养1、安全用具：绝缘手套、绝缘靴、高压试电笔。2、保养工具：清洁用具、压缩机、毛巾等。3、应急工具：应急灯、电筒等。人力组织1、保养工作的人员安排。2、人员分工：谁是安全监护人；谁是工作许可人；谁是工作人员。工作方案1、在工作前，按照要求填写电气工作方案书，经公司主管批准许可后方能工作。-保养的内容及方法-准备工作4.供配电设备设施运维管理要做好保养，工具十分重要，保养前需要准备如下工具。仪表仪器类绝缘安全用具类-保养的内容及方法-准备工作4.供配电设备设施运维管理常用工具类常用工具类-保养的内容及方法-送应急电4.供配电设备设施运维管理在开启发电机前，尽量减少电梯的使用，有条件的可锁客梯，防止双电源转换过程中，转换出现故障，导致电梯困人。关电梯关电脑发 电送 电消防监控室电脑暂停使用，关机（建议）。防止电源转换过程中，造成电脑数据丢失甚至损坏的意外情况发生。发电操作按照发电机操作说明进行操作。三相电压异常不得送电。电梯、应急照明、二次供水用电、消防设备用电送应急电。-保养的内容及方法-停电拉闸4.供配电设备设施运维管理1、操作前，监护人须对操作项目做核对，确认无误后方可操作。2、高低压的总负荷开关为框架式的断路器，断开后须把开关摇至分离位置。3、每一项操作后，操作人和监护人一起检查被操作的设备的状态。确认无误后，进行下一步的操作。4、中置式开关柜没有单独的隔离刀闸，将断路器摇至分离位置即可。5、开关断开后要把开关的二次回路断开。1、断开低压侧各分（负荷）开关单台变压器停电拉闸操作流程2、断开低压侧各分总负荷开关3、断开低压侧隔离 开关4、断开高压侧负荷开关5、断开高压侧隔离开关-保养的内容及方法-停电拉闸4.供配电设备设施运维管理1、必须戴绝缘手套。2、验电前，应在有电设备上进行试验，确认验电器良好。3、验电时，应对各项分别验电。6、验 电单台变压器停电拉闸操作流程7、和上接地刀闸8、悬挂标识牌和装设遮拦1、必须是在验电确认已断电后，方可合地闸，以防止因地刀机械互锁失灵的情况下，带电合地刀。1、在高低压总开关上挂上“禁止合闸，有人操作！”的警示牌。2、在离工作地点临近带电设备上挂上“止步，高压危险”警示牌。并在周围装设遮拦。-干式变压器保养方法4.供配电设备设施运维管理保养前必须停电、验电确认已断电后，须对变压器高低压侧绕组进行放电后才能进行工作。进行放电操作时应穿好绝缘靴、戴好绝缘手套。一人操作，一人监护。1检查变压器无破损，铭牌是否完好清晰，紧固外罩螺丝，以减少变压器运行时外罩受震动而产生的噪音。2检查高低压侧与电缆或母线联接处是否接触良好，紧固联接螺栓、清理母线搭接面的锈迹、烧蚀和污物，导电能，更换生锈的螺栓和垫片。3紧固电压调节联接片的固定螺丝，处理锈蚀。4温度指示仪应正常，检查冷却风机是否正常，紧固风机电控箱内导线接头。5-干式变压器保养方法4.供配电设备设施运维管理清洁变压器内部及风机灰尘。6检查避雷和接地，变压器中性点接地和变压器外罩接地是否牢固。7测试高压侧的相间及对地绝缘，用2500V摇表测试，一次侧不低于300兆欧，二次侧不低于10兆欧。测试时要断开变压器的温度控制仪的电源。8检修清扫避雷器，检查绝缘体外观有无裂纹、闪络和放电烧伤痕迹。9保养完毕后，应检查无遗留工具及物品后，再锁上外罩门。10-干式变压器保养方法4.供配电设备设施运维管理停电后验电高压线缆接头螺丝紧固检查。变压器电压调节联结装置的接头螺丝紧固检查。检查紧固变压器低压母排联结螺丝。检查紧固避雷装置。-干式变压器保养方法4.供配电设备设施运维管理风机除尘、线路紧固。变压器进线孔封堵。-干式变压器保养方法4.供配电设备设施运维管理变压器防护罩检查有无松动。变压器温控装置：检查紧固控制线，控制板除尘。-环网柜4.供配电设备设施运维管理一、巡检项目（1）柜体：无变形、脏污。（2）柜门：无开启、缝隙。（3）柜顶：无异物、渗漏。（4）观察窗：玻璃无破损。（5）带电显示装置：循环闪动，显示正常。（6）电流表：电流显示范围正常。（7）隔离刀闸：静、动刀口接触处无过热、变色。（8）高压保险：无过热、变色。-环网柜4.供配电设备设施运维管理三、预防性试验项目（部分项目需特种作业人员操作）（1）柜内母排和绝缘子的绝缘电阻。（2）交流耐压试验。（3）回路电阻试验。（4）操作联动试验。二、维保项目（1）查高压柜接地是否良好，可靠。（2）检查开关是否正常，及卫生清洁。（3）检查高压电缆，电缆头有无老化，破损，放电现象，有无异常声响。（4）检查带电显示是否正常，柜内照明灯泡无松动，接线连接可靠。（5）若无任何异常，对环网柜柜顶、柜体、玻璃窗进行擦拭。（6）检查高压开关操作机构是否正常。（7）对柜内灰尘进行清扫。谢 谢
