SBS改性沥青防水卷材施工方案.doc

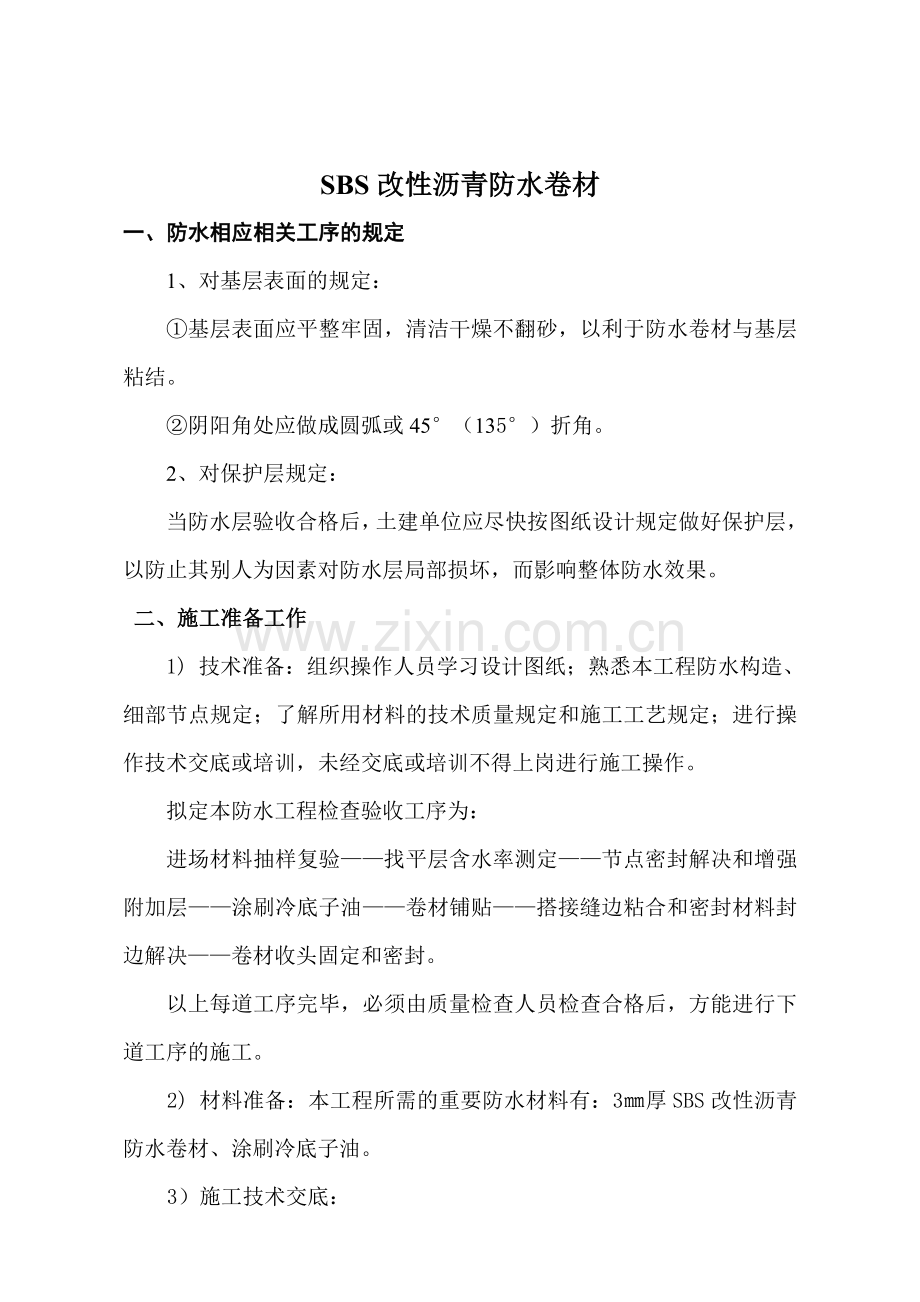

SBS改性沥青防水卷材一、防水相应相关工序的规定1、对基层表面的规定：基层表面应平整牢固，清洁干燥不翻砂，以利于防水卷材与基层粘结。阴阳角处应做成圆弧或45（135）折角。2、对保护层规定：当防水层验收合格后，土建单位应尽快按图纸设计规定做好保护层，以防止其别人为因素对防水层局部损坏，而影响整体防水效果。二、施工准备工作 1) 技术准备：组织操作人员学习设计图纸；熟悉本工程防水构造、细部节点规定；了解所用材料的技术质量规定和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上岗进行施工操作。 拟定本防水工程检查验收工序为： 进场材料抽样复验找平层含水率测定节点密封解决和增强附加层涂刷冷底子油卷材铺贴搭接缝边粘合和密封材料封边解决卷材收头固定和密封。 以上每道工序完毕，必须由质量检查人员检查合格后，方能进行下道工序的施工。2) 材料准备：本工程所需的重要防水材料有：3厚SBS改性沥青防水卷材、涂刷冷底子油。3）施工技术交底：、卷材搭接缝宽度卷材防水层采用空铺法施工，故规定长边及短边搭接缝宽度均不得小于100mm，转角附加层宽度不小于500mm。为保证搭接缝宽度，应先在找平层上弹出粉线，进行卷材试铺，无问题后方可进行正式的铺贴。 II、掌握好卷材热熔胶的加热限度卷材底部的热熔胶加热局限性，卷材与基层粘结不牢；过度加热，易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重减少防水层的质量。因此，规定烘烤时要使卷材底面和基层同时均匀加热，喷枪要沿卷材横向缓缓来回移动，移动速度要合适，使卷材幅度内加热温度均匀，至热熔胶熔融呈光亮黑色时，即可趁卷材柔软情况下滚铺粘贴。III、辊压、排气应趁热用压辊滚压，排出卷材下面的空气，并使之粘贴牢固。表面平展，无皱褶现象。IV、搭接缝施工在进行搭接缝粘贴前，应先接下层表面80mm宽的铝膜用喷枪烧熔，注意不要烧伤搭接缝的卷材，粘贴搭接缝卷材时，当卷材底部的热熔胶熔融至呈光亮的黑色即可粘贴，并进行滚压至热熔胶溢出，收边者趁热用刮板将溢出的热熔胶刮平，沿边封严。当整个卷材防水层铺贴完毕后，在所有搭接缝边均要用SBS改性沥青弹性密封膏涂料。宽10mm。V、节点解决在正式辅贴卷材前，要进行水落口杯、变形缝、泛水等部位的防水解决，涉及嵌填SBS改性沥青弹性密封膏，做防水附加层，如防水附加层选用的是涂刷类的，涂刷时应分遍涂刷并加铺化纤无纺布胎体墙体材料。涂刷防水涂料应根据气象预报，在晴天和涂刷后成膜前无雨的气候条件下进行，以防被雨水淋坏。前一层涂膜实干后方可涂刷第二层涂料 ，直至厚度达2mm为止。防水涂膜充足干后，方可进行卷材防水层的铺贴，铺节点部位卷时，应根据节点部位的形状，剪口搭铺，封盖严密。VI、冷底子油 在找平层经检查证实已干燥后，在铺贴卷材前应在找平层上涂刷 道冷底子油。冷底子油的配合比是：10号沥青：汽油=30：70。配制冷底子油时先将熬好的沥青倒入料桶中，当沥青温度减少到100时再分批加入汽油，开始每次23L，以后每次5L。 冷底子油采用长柄滚刷涂刷，规定涂刷均匀。不漏涂。当冷底子油挥发干燥后，即可铺贴卷材防水层，如涂刷冷底子油后因气候、材料等影响，较长时间不能铺贴卷材时，则应在以后铺贴卷材前重刷冷底子油 一道，以清除找平层上的灰尘、杂物，增强卷材与基层的粘结。 、成品保护 防水层施工完毕后，不准在防水层上凿孔打洞，也不准在防水层上拌制砂浆和进行其他工序的施工操作，如确需在上面进行少量工序的作业时，应对卷材防水层采用针对性的防护措施，竣工后应告知防水专业施工组进行检查，如发现防水层有破损时，应及时组织修复。三、地下室防水 1、准备工作 (1)工具：液化罐、喷枪、剪刀、卷尺、毛刷、粉笔、盛料小桶、小抹子。 (2)材料：地下室底板、地下室侧墙、平屋面及地下室顶板采用一层4mm厚SBS改性沥青卷材、冷底子油。(3)人员的安排：根据工程需要，保证足够的施工力量。2、施工方法：(1) 施工顺序：先铺立面，后铺平面，先铺局部、再铺整体。底板大面层采用空铺法施工，立面采用满粘法施工，先贴阴阳角处附加层，然后铺贴立面和平面卷材防水层。在永久性保护墙上和垫层上应将卷材用热熔法粘接牢固。在临时保护墙上将卷材临时贴附，并分层固定在保护墙最上端。（2）施工工艺流程：基层清理涂刷冷底子油特殊部位加强解决大面积施工搭接、收头解决自检合格交付。（3）具体操作环节：将基层清理干净，保证在干净、干燥、平整的基层上进行防水施工。特殊部位的解决：精心解决细部节点。A、做阴角时，卷材应切割和成型，以便在阴角形成良好接缝，并用成型的卷材块予以增强和密封，见阴角组体图、成型图如下：阴角组体图 阴角成型图B、阳角需要保证所有搭接部位都要非常仔细的施工，角部用预成型的卷材块予以增强，边部密封解决，成型图如下： 阳角组体图附加层必须与基层满粘贴，湿润处可进行人工烘干后施工。C、后浇带、施工缝等细部构造及解决、施工缝留置位置防水混凝土应连续浇筑，宜少留置施工缝。墙体水平施工缝不应留在剪力与弯矩最大处或底板与侧墙的交界处，应留在高出底板表面不小于300mm的墙体上。板墙结合的水平施工缝，宜留在板墙接缝线以下150300mm处。墙体有预留孔洞时，施工缝距孔洞边沿不应小于300mm。垂直施工缝应避开地下水和裂缝水较多的地段，并宜与变形缝相结合。、施工缝留置方法 水平施工缝采用止水钢板、膨胀止水条或留置企口缝（里高外低），竖向施工缝采用止水钢板。施工缝解决方法：在浇筑混凝土施工时，对接缝处重点把关，保证振捣质量。钢板止水带应焊接牢固、膨胀止水条应用水泥钉固定好。墙体支模前，设专人进行接缝凿毛，浇水湿润，再刷一道混凝土界面剂；完毕后进行隐蔽检查，合格后方可支墙体模板。、后浇带解决：、底板后浇带：底板后浇带宜进行封闭，防止水及杂物进入。浇筑混凝土时，应认真做好两侧凿毛工作，并在两侧刷一道混凝土界面剂。底板后浇带处防水及保护做法节点、墙体后浇带解决：由于后浇带浇筑时间较晚，为不影响地下室回填土，采用先做防水层后浇筑混凝土的方案（如下图）。在支二次模板前，先在两侧刷一道混凝土界面剂。、穿墙螺栓地下室外墙模板穿墙螺栓所有采用带止水环的专用工具式穿墙螺栓（如下图），模板拆除后用膨胀水泥砂浆将穿墙螺栓凹坑处封严。工具式止水螺栓、穿墙管所有穿过地下室外墙的管线均做金属套管，金属套管分刚性套管和柔性套管；穿管后，穿墙管与套管之除用浸聚氨酯麻丝填严，并用干硬性水泥捻死外，外侧再做好防水加强解决（如下图）：穿墙套管防水节点柔性穿墙软套管防水节点3、底板大面层防水施工：A、大面层采用空铺法施工，铺贴卷材时边向前用力滚动卷材，边用喷枪熔化卷材底面，注意调节火焰大小和距离,使温度在220250之间，卷材仅熔化而不能过多地流淌或烤透。B、卷材的搭接：长边搭接不应小于100mm，短边搭接不小于150mm。在底板与砖模墙转角处，卷材的搭接应留在底板上，距砖墙不应小于600mm。C、在铺贴卷材过程中发现起泡时，应及时解决，如空鼓起泡位置在卷材之间且距边沿较近时，用喷枪微火烤，边烤边压，将积气从搭接缝口引出后，压边封严。当空鼓发生在中间部位时，应剪开后解决并加强补贴。D、搭接、收头解决：卷材铺贴完后，必须密封搭接缝，搭接缝用火烤并用小抹抹平，用密封膏密封。E、整个防水层竣工后，对铺设卷材作全面质量检查，如有损坏或粘贴不良，应及时作修补解决，只有通过严格的自检合格后才干交付。F、重点部位解决：地下室底板防水层通向外墙预留部分，必须有充足的长度，预留部份要注意覆盖，避免在筑立壁时损伤卷材。4、地下室防水质量保证措施地下室防水工程的防水施工应严格参照GB5018-2023地下工程防水技术规范及GB50208-2023 地下防水工程质量验收规范并结合工程具体情况进行施工。本公司将派专业技术人员到现场对每道工序进行质量检查，检查基层是否符合规定，节点处及阴阳角等特殊部位是否做好了加强解决，大面积施工是否符合设计及施工规范规定，每道工序合格后再进行下道工序施工，并做好记录。材料规定：对进现场的防水材料，必须经甲乙双方及监理方共同见证取样送检，经国家法定认可的材质检测部门复试合格后才干使用。防水工程竣工后，应避免在防水层上凿孔、打洞或其它也许破坏防水层的作业。、保护层施工当防水卷材作完后，即可做细石混凝土保护层。细石混凝土保护层施工时，要严格控制混凝土的稠度，避免混凝土过稀，影响质量。作保护层时应注意防水层的保护，防止推车、铁锹、或铁抹子破坏防水层，铺摊混凝土要用铁锹反扣轻刨，避免直戳，应注意不要使用平板振动器，以免操作防水层，可使用滚筒滚压和木抹子拍实搓平，刮杠刮平压光。5、地下室外墙防水（1）施工前的基本规定1）外墙基层应平整、光滑、结实、不得有落砂、起皮现象。2）外墙基层干燥限度应在85%以上。3）外墙外架应牢固、操作方便。4）阴阳角处应做成圆弧状。（2）防水层施工工艺流程基层清理满刷冷底子油节点、阴阳角附加层定位、弹线试铺铺贴卷材收头解决节点密封清理自检修整报检。（3）卷材铺贴施工方法1）、外墙施工顺序及施工措施：防水层从底板垫层转向外砌块模板墙立面，在转角位置的防水层存在由于地层产生相对沉降位移，使建筑物与外模墙不同步沉降而与防水层产生磨擦拉伸，损伤防水层，致使地下水窜到结构薄弱处（一般在施工缝处）而渗漏。因此，拐角处防水构造应加以改善，使其达成在沉降位移时防水层与砌块模板墙自动分离而牢固附属在结构主体上，实现建筑物与防水层同步位位移。边墙留槎，边墙防水层采用留齐槎形式。A、结构两侧永久砖墙高度随结构底板厚度而定，结构边墙施工缝一般高出齐槎防水层约150mm，并与临时墙顶齐平，以便对结构施工缝做防水解决。B、水久与临时墙均采用240mm砖墙，以M5砂浆砌筑永久墙并找平；以1: 3水泥砂浆砌筑临时墙并找平，转角部位应抹成圆角。C、找平层基本干燥，即可进行转角防水层的施工。在正式铺贴卷材之前，先在立墙与平面交接处做附加层解决。附加层施工，在永久性保护墙(模板墙)上实行空铺，但卷材应与砖墙密贴。在临时保护墙上满粘卷材并将卷材固定在临时保护墙上，随后施工防水层，防水层与附加层实行满粘。2）、做地下室外墙防水施工时，要特别注意永久性保护墙上留置的接茬，外墙与底板防水卷材接头尺寸必须按规范，假如留置于永久性保护墙上的卷材有破损或者尺寸不够，将采用拆除部份永久保护墙，直到能保障接头尺寸为止。3）、抹20厚加1：3水泥砂浆找平层，抹前刷素水泥浆，注意应在素浆未干之前抹灰，素浆应涂刷均匀。4）、地下工程的复杂部位将增强解决，如阴角和穿墙管根部等容易发生渗漏的薄弱部位，应根据现场实际情况采用加强防水解决后才干铺贴卷材。管道处防水解决：卷材防水层将粘贴在套管的法兰盘上，粘贴宽度至少100 mm，并用夹板夹紧，粘贴前应将法兰盘及夹板上的尘土和铁锈清除干净，刷上沥青。穿墙管结构变形或管道伸缩量较小时，穿墙管可采用主管直接埋入混凝土内的固定式防水法，并应预留凹槽，槽内用嵌缝材料嵌填密实。其防水构造见图：（4）工程验收1）在确认卷材防水层无任何渗漏隐患后方能覆盖隐蔽。2）保证防水层不出现破损、孔洞、翘边、脱层、滑移和接缝虚粘等现象。3）做好隐蔽工程验收记录及隐蔽物设计变更工程记录，存档备查。其他可参照“SBS改性沥青卷材防水施工工艺标准”及专业施工方案施工。四、施工方法及技术措施本工程采用热熔法进行卷材的铺贴：采用滚涂法进行冷底子油的施工。施工流程如下图：喷枪、燃具试用附加层铺设节点密封解决基层检查、清理加热卷材热熔胶、滚铺涂刷冷底子油定位、弹基准线、试铺加热卷材搭建缝熔胶辊压、排汽、压牢搭接缝粘合、辊压、排汽收头固定、密封检查、清理、修整A、穿墙管线较多时，宜相对集中采用穿墙盒方法。穿墙盒的封口钢板应与墙上的预埋角钢焊严，并从钢板上的预留浇注孔注入改性沥青柔性密膏，密封解决见图：B、预留孔（槽）内的防水层，宜与孔（槽）外的结构水层保持连续（见下图）C、卷材的甩茬、接荐作法见下图（依据GB50108-2023地下工程防水技术规范）D、保护层施工 防水层施工完毕，经检查验收合格后方可进行下一道工序保护层的20厚I：3水泥砂浆抹而施工，在施工保护层时注意保护成品，不能损坏防水层。 外墙防水层施工完毕报请监理单位进行隐蔽验收，立即抹20厚1：3水泥砂浆和砌120厚页岩实心保护墙，然后再回填土方。 E、工程验收 1)在确认卷材防水层无任何渗漏隐患后方能覆盖隐蔽。 2)保证防水层不出现破折、孔洞、边、脱层、滑移和接缝虚粘等现象。 3)做好隐蔽工程验收记录及隐蔽物设计变更工程记录，存档备查。 五、质量标准1）、保证项目：（1）、防水卷材及胶粘剂的品种、牌号及胶粘剂的配合比，必须符合设计规定和有关标准的规定。（2）、卷材防水层及其变形缝、檐口、泛水、水落口、预埋件等处的细部做法，必须符合设计规定和屋面工程技术规范的规定。 （3）卷材防水严禁有渗漏现象。六、一般项目 （1）铺贴卷材防水层的基层，泛水坡度应符合设计规定，表面无起砂、空裂，且平整洁净，无积水现象，阴阳角处应呈圆弧或钝角。 （2）丙烯酸底胶涂刷均匀，不得有漏刷和麻点等缺陷。 （3）卷材防水层铺贴、搭接、收头应符合设计规定和屋面工程技术规范的规定。且粘结牢固，无空鼓、滑移、翘边、起泡、皱褶、损伤等缺陷。（4）卷材防水层的保护层应结合紧密、牢固，厚度均匀一致。（地下室底板、侧墙和顶板卷材防水层的保护层分别按设计规定施工）七、成品保护（1）己铺贴好的的卷材防水层，应采用措施进行保护，严禁在防水层上进行施工作业和运送，并应及时做防水层的保护层。 （2）穿过屋面、墙面防水层处的管位，施工中与竣工后不得损坏变位。 （3）屋面变形缝、水落口等处，施工中应进行临时塞堵和挡盖。 具体质量目的规定建成后屋面工程无渗漏，达成一次性验收合格标准。、屋面防水工程质量预控标准1）找平层规定设分格缝，表面无开裂、起砂、起皮，平整度偏差不大于5mm。2）天沟纵坡为1无倒坡或积水。3）卷材搭接宽度对的，搭接缝严密，节点解决符合规范规定，无翘边、张口。IV、工序质量检查1）找平层平整度用2m直尺检查，面层与直尺问最大空隙不得大于5mm：外观检查无开裂、酥松、起砂。2）天沟纵坡用水平仪或水平尺检查。3）找平层含水率检查，可将l m2的卷材平坦干铺在找平层上，静置34h后掀开检查，找平层覆盖部位与卷材上未见水印后方可铺设卷材防水层。4）防水层做完后，检查屋面有无渗漏或积水，排水系统是否通畅，应在雨后或连续淋水2h后进行检查。I、防水材料的质量规定1）防水卷材及弹性密封膏等均必须有出厂合格证。2）防水卷材进场后，应随机抽取进行复验，大于1000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检查。在外观质量检查合格的卷材中，任取1卷作物理性检查。III、防水卷材保管和运送防水卷材宜直立堆放，高度不得超过两层，短途运送平放时不宜超过四层。贮藏处应阴凉通风，避免日晒、雨淋和受潮。八、安全注意事项1）热熔使用的火焰加热器应经常检查，喷咀不得堵塞。本工程施王时采用液化石油气作燃料，使用时应遵守使用液化石油气的安全规定。2）在屋面上施工时，应设立相应的灭火器材，以备急时作用。3）防水材料堆放要远离火源。4）雨天严禁上屋面进行防水层的施工操作。以防滑倒或高空坠落。5）滚铺卷材及刮边的操作人员应戴手套等防护用品，以防烫伤。待防水层施工完毕后干燥后再做其上的保护层及面层。九、防水施工与各工种交叉施工及对成品的保护防水施工时与各工序施工交叉时应特别注意对防水成品的保护，因防水工程属于隐蔽工程，在其不被觉察时被破坏了，便会导致了安全的防水隐患，所以应特别注意以下几条：1、在防水成品未隐蔽之前，严禁任何工序在防水成品上进行施工，以免破坏防水成品，达不到防水效果。2、防水成品在未固化、干燥以前严禁施工人员在上面进行施工，行走，以免导致对防水固化过程的破坏。3、如防水成品在未隐蔽之前被破坏应及时告知防水施工单位进行修补以达成防水的效果。4、防水成品上严禁堆放任何其它建筑材料。5、严禁任何工序在防水成品上开孔、凿洞。6、规定在所有防水成品施工完毕后，必须在防水成品上做一道坚固的防水保护层。防水设计应为整体防水设计，不应只设计局部防水，局部防水的防水不能达成防水的效果。十、总述一、质量检查1、将做好分项工程的交接检查，未经检查验收，不得进行后续施工：2、每项单项工程竣工后，将先由班组自检，再由技术组检查合格后报请相关部门验收。3、当附加层铺完后将按隐蔽工程验收，请监理验收后再大面积铺开。4、屋面工程竣工后作闭水实验不小于24h，请相关部门验收后方可进行下道工序。5、工程验收质量记录资料齐备并归档。二、安全措施1、材料存入的地点及操作现场必须通风良好。2、施工现场严禁烟火并配备相应的消防器材。3、热熔法施工时应注意喷枪火焰伤人。4、工人进入施工现场，应当遵守现场的各项规章制度。5、遵守专业劳动保护及防护设施规定。6、按照防水施工操作安全规程。7、现场严禁烟火，并配置消防设备。三、安全求援预案“安全第一、防止为主”是安全生产的方针，然而无论防止工作如何周密，其事故和灾害总是难以主线杜绝，为了避免和减少时光和灾害的损失，应付紧急情况，依照中华人民共和国安全生产法第十七条和第六十九条的规定，特制订公司生产安全事故应急与求援的组织和准备工作之预备方案。1、应急救援预案的任务和目的更好地适应法律、法规和生产活动的规定，为公司职业的工作和施工现场及周边居民提供更好的安全环境，保证各种应急求援物资处在良好的备战状态，指导应急反映行动按计划有序的进行，防止因应急救援反映行动组织不力或现场求援工作的无序、混乱而延误事故的应急救援，有效的减少和避免人员伤亡和财产的损失。2、应急求援器材施工现场消防设备、通讯设备（手机、电话、对讲机）、工程运送等车辆及各类医疗急救药品、担架、绷带等。3、生产安全事故应急救援的原则：动作迅速、方法对的、安全可靠。4、应急救援的培训与演练应急救援拟定后，定期和不定期对求援人员和职工进行有效的培训：（1）个人的防护措施；（2）灭火器的使用以及灭火环节的培训；（3）对危险源的辩识；（4）事故报警；（5）紧急情况下人员的疏散；（6）各种抢救的基本技能。5、应急救援预案的运营程序：项目部出现紧急情况火警电话119、急救电话120安排专人引导急救车辆公司应急求援预案立即启动。
