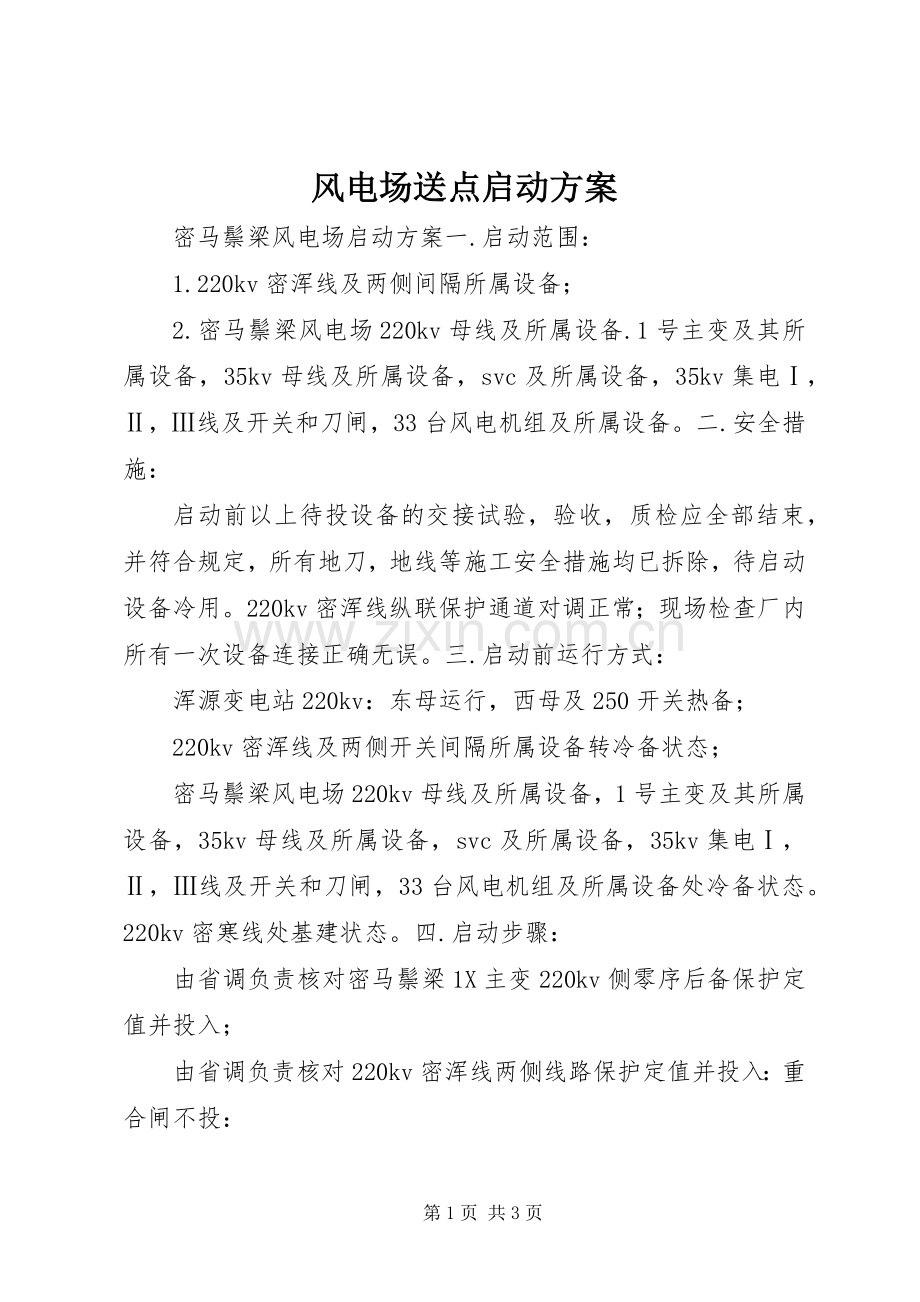

风电场送点启动方案
密马鬃梁风电场启动方案一.启动范围：
1.220kv密浑线及两侧间隔所属设备；
2.密马鬃梁风电场220kv母线及所属设备.1号主变及其所属设备，35kv母线及所属设备，svc及所属设备，35kv集电Ⅰ，Ⅱ，Ⅲ线及开关和刀闸，33台风电机组及所属设备。二.安全措施：
启动前以上待投设备的交接试验，验收，质检应全部结束，并符合规定，所有地刀，地线等施工安全措施均已拆除，待启动设备冷用。220kv密浑线纵联保护通道对调正常；现场检查厂内所有一次设备连接正确无误。三.启动前运行方式：
浑源变电站220kv：东母运行，西母及250开关热备；
220kv密浑线及两侧开关间隔所属设备转冷备状态；
密马鬃梁风电场220kv母线及所属设备，1号主变及其所属设备，35kv母线及所属设备，svc及所属设备，35kv集电Ⅰ，Ⅱ，Ⅲ线及开关和刀闸，33台风电机组及所属设备处冷备状态。220kv密寒线处基建状态。四.启动步骤：
由省调负责核对密马鬃梁1X主变220kv侧零序后备保护定值并投入；
由省调负责核对220kv密浑线两侧线路保护定值并投入：重合闸不投：

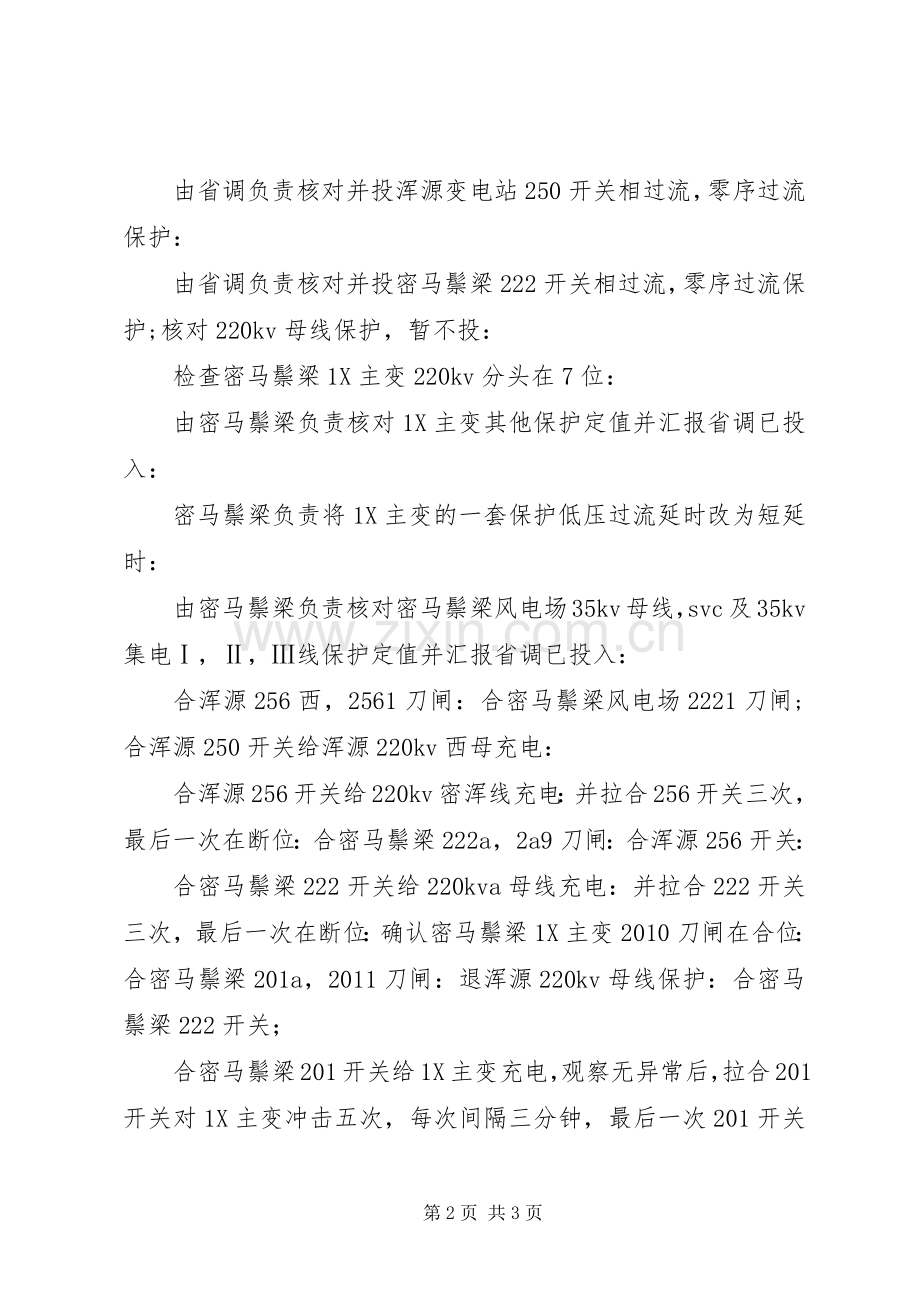

由省调负责核对并投浑源变电站250开关相过流，零序过流保护：
由省调负责核对并投密马鬃梁222开关相过流，零序过流保护;核对220kv母线保护，暂不投：
检查密马鬃梁1X主变220kv分头在7位：
由密马鬃梁负责核对1X主变其他保护定值并汇报省调已投入：
密马鬃梁负责将1X主变的一套保护低压过流延时改为短延时：
由密马鬃梁负责核对密马鬃梁风电场35kv母线，svc及35kv集电Ⅰ，Ⅱ，Ⅲ线保护定值并汇报省调已投入：
合浑源256西，2561刀闸：合密马鬃梁风电场2221刀闸;合浑源250开关给浑源220kv西母充电：
合浑源256开关给220kv密浑线充电：并拉合256开关三次，最后一次在断位：合密马鬃梁222a，2a9刀闸：合浑源256开关：
合密马鬃梁222开关给220kva母线充电：并拉合222开关三次，最后一次在断位：确认密马鬃梁1X主变2010刀闸在合位：合密马鬃梁201a，2011刀闸：退浑源220kv母线保护：合密马鬃梁222开关；
合密马鬃梁201开关给1X主变充电，观察无异常后，拉合201开关对1X主变冲击五次，每次间隔三分钟，最后一次201开关在断位：合密马鬃梁3a9刀闸：合密马鬃梁201开关
合密马鬃梁301开关：并拉合301开关三次，最后一次在合位：合密马鬃梁315开关：并拉合315开关三次，最后一次在合位：合密马鬃梁316开关：并拉合316开关三次，最后一次在合位：测浑源220kv母线保护，测密马鬃梁220kv母线保护，测220kv密浑线两侧线保护向量：测1X主变保护向量。
向量正确后，投浑源220kv母线保护，密马鬃梁220kv母线保护。投220kv密浑线两侧重合闸：退浑源250开关相过流，零序过流保护，退密马鬃梁222开关相过流，零序过流保护。浑源220kv恢复正常运行方式：浑源变电站220kv东母251，253，255
西母201，252，254，256母联250开关合。由密马鬃梁风电场负责启动1X站用变后汇报省调。
合密马鬃梁314开关：并拉合314开关三次，最后一次在断位：
合密马鬃梁35kv集电1线311开关：拉合311开关三次，最后一次在断位。合密马鬃梁35kv集电2线312开关，拉合312开关三次，最后一次在断位。合密马鬃梁35kv集电3线313开关，拉合313开关三次，最后一次在断位。密马鬃梁负责将1X主变保护的低压过流短延时改为原定值：密马鬃梁风电场正常运行方式;220kv母线，201，222密马鬃梁风电场1X主变中性点接地。
