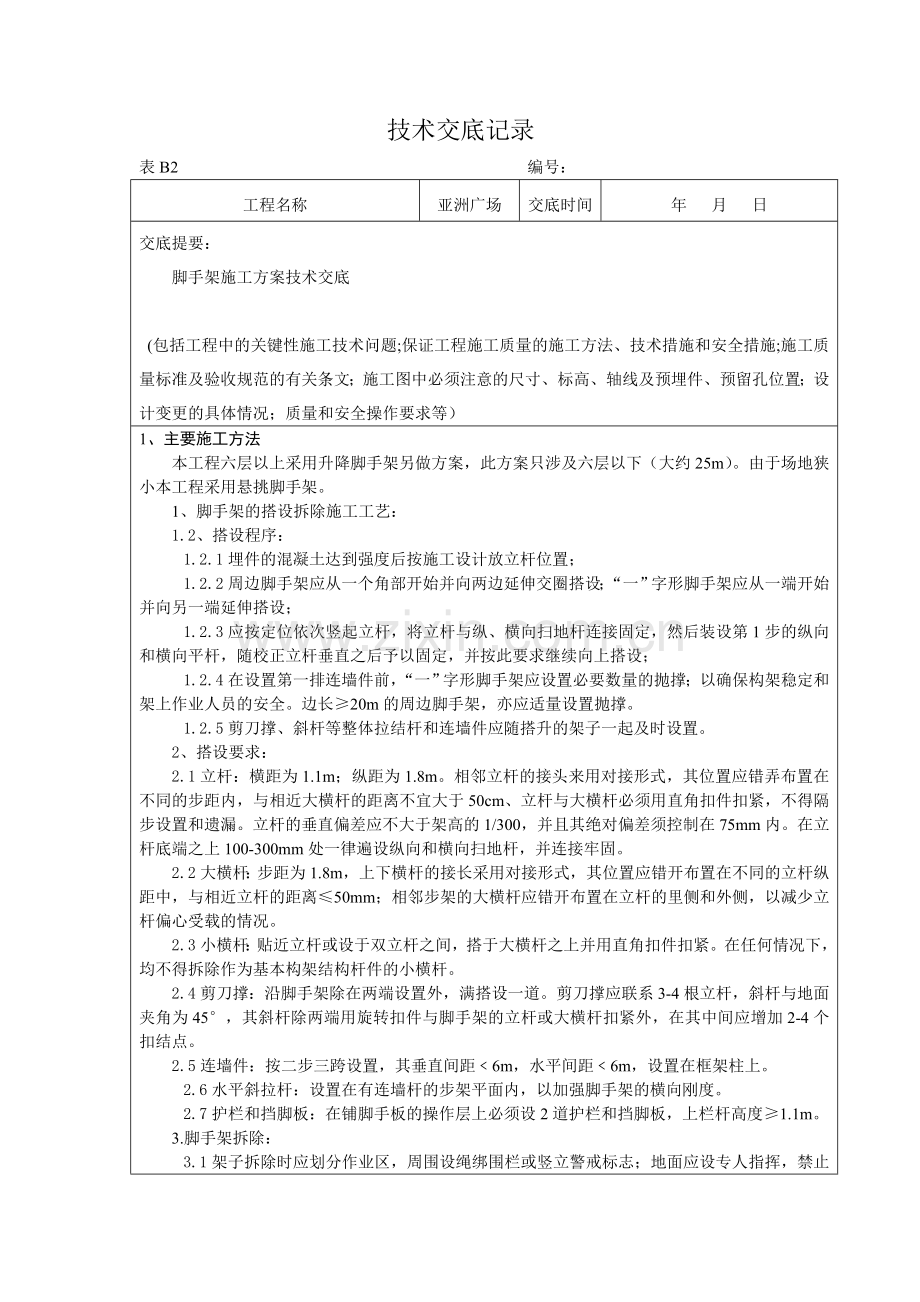

脚手架施工方案交底.doc

技术交底记录
表B2 编号：
工程名称
亚洲广场
交底时间
年 月 日
交底提要：
脚手架施工方案技术交底

(包括工程中的关键性施工技术问题;保证工程施工质量的施工方法、技术措施和安全措施;施工质量标准及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）
1、主要施工方法
本工程六层以上采用升降脚手架另做方案，此方案只涉及六层以下（大约25m）。由于场地狭小本工程采用悬挑脚手架。
1、脚手架的搭设拆除施工工艺：
1.2、搭设程序：
1.2.1埋件的混凝土达到强度后按施工设计放立杆位置；
1.2.2周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设；
1.2.3应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第1步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设；
1.2.4在设置第一排连墙件前，“一”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全。边长≥20m的周边脚手架，亦应适量设置抛撑。
1.2.5剪刀撑、斜杆等整体拉结杆和连墙件应随搭升的架子一起及时设置。
2、搭设要求：
2.1立杆：横距为1.1m；纵距为1.8m。相邻立杆的接头来用对接形式，其位置应错弄布置在不同的步距内，与相近大横杆的距离不宜大于50cm、立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏。立杆的垂直偏差应不大于架高的1/300，并且其绝对偏差须控制在75mm内。在立杆底端之上100-300mm处一律遍设纵向和横向扫地杆，并连接牢固。
2.2大横杆：步距为1.8m，上下横杆的接长采用对接形式，其位置应错开布置在不同的立杆纵距中，与相近立杆的距离≤50mm；相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载的情况。
2.3小横杆：贴近立杆或设于双立杆之间，搭于大横杆之上并用直角扣件扣紧。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。
2.4剪刀撑：沿脚手架除在两端设置外，满搭设一道。剪刀撑应联系3-4根立杆，斜杆与地面夹角为45°，其斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2-4个扣结点。
2.5连墙件：按二步三跨设置，其垂直间距﹤6m，水平间距﹤6m，设置在框架柱上。
2.6水平斜拉杆：设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。
2.7护栏和挡脚板：在铺脚手板的操作层上必须设2道护栏和挡脚板，上栏杆高度≥1.1m。
3.脚手架拆除：
3.1架子拆除时应划分作业区，周围设绳绑围栏或竖立警戒标志；地面应设专人指挥，禁止非作业人员入内。
3.2拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方允许上架作业。
3.3拆除顺序应遵守由上而下，先搭后拆、后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，而且小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除作业。
3.4拆立杆要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
3.5连墙杆应随拆除进度逐层拆除，拆抛撑前，应用临时撑支住，然后才能拆抛撑。
3.6拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
3.7大片架子拆除后所预留的斜道、上料平台、通道、小飞跳等，应在大片架子拆除前先进行加固，以便拆除后能确保其完整、安全和稳定。
3.8拆除时严禁撞碰脚手架附近电源线，以防止事故发生。
3.9拆除时不应碰坏门窗、玻璃、水落管、地下明沟等物品。
3.10拆下的材料，应用绳索栓住杆件利用滑轮徐徐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。
3.11在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。

技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各保存一份
