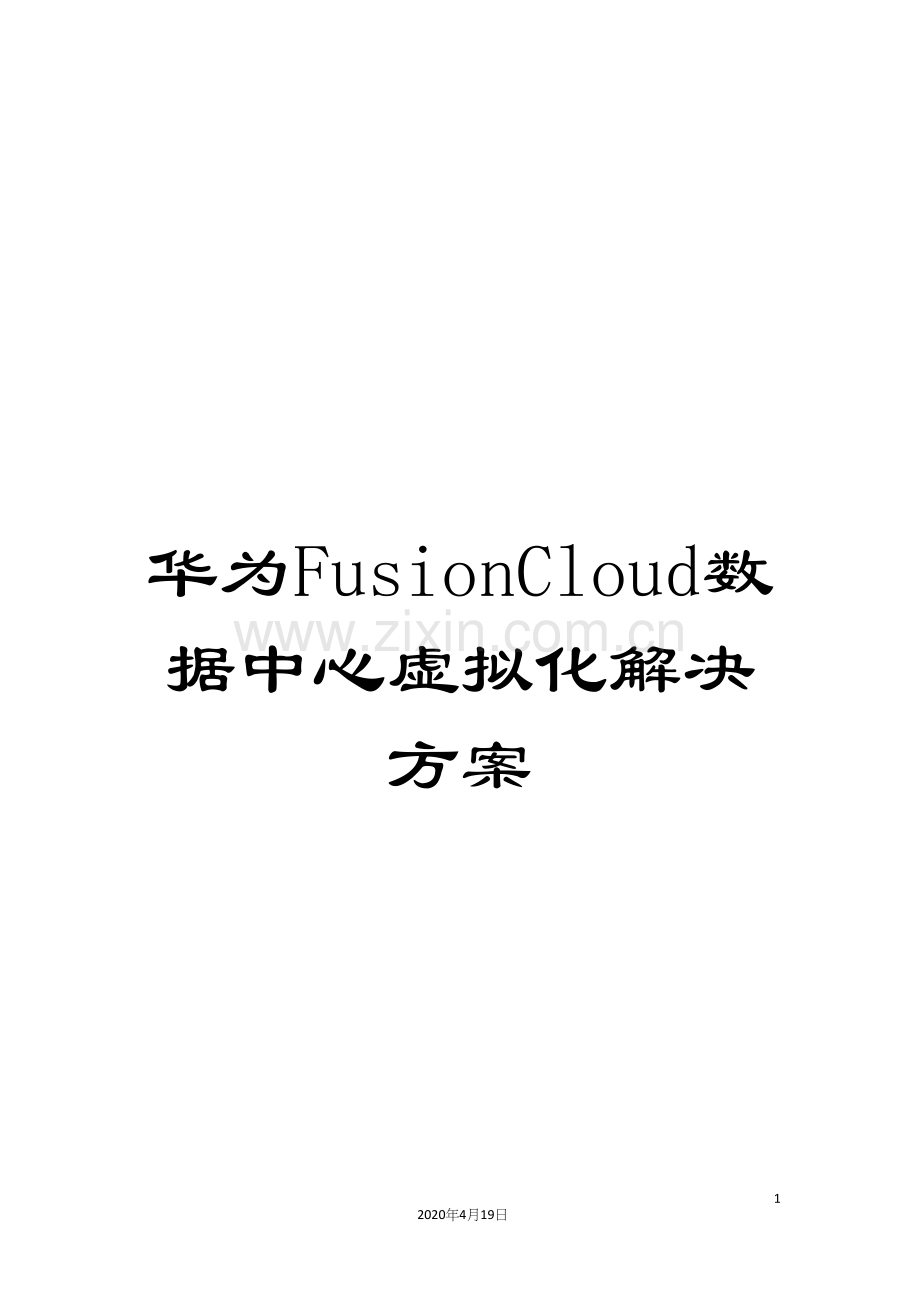

华为FusionCloud数据中心虚拟化解决方案.docx

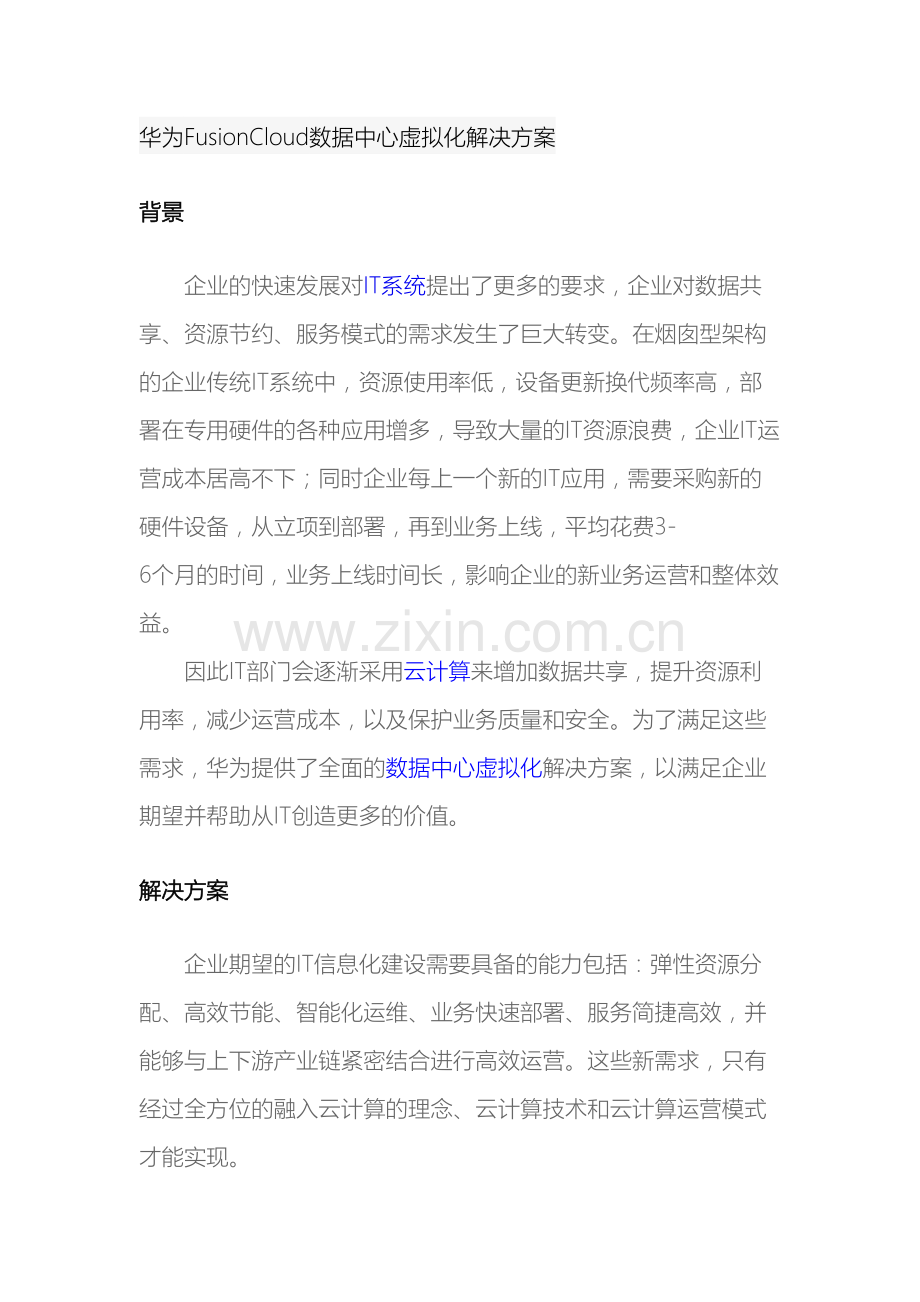

华为FusionCloud数据中心虚拟化解决方案102020年4月19日文档仅供参考，不当之处，请联系改正。华为FusionCloud数据中心虚拟化解决方案背景企业的快速发展对IT系统提出了更多的要求，企业对数据共享、资源节约、服务模式的需求发生了巨大转变。在烟囱型架构的企业传统IT系统中，资源使用率低，设备更新换代频率高，部署在专用硬件的各种应用增多，导致大量的IT资源浪费，企业IT运营成本居高不下；同时企业每上一个新的IT应用，需要采购新的硬件设备，从立项到部署，再到业务上线，平均花费3-6个月的时间，业务上线时间长，影响企业的新业务运营和整体效益。因此IT部门会逐渐采用云计算来增加数据共享，提升资源利用率，减少运营成本，以及保护业务质量和安全。为了满足这些需求，华为提供了全面的数据中心虚拟化解决方案，以满足企业期望并帮助从IT创造更多的价值。解决方案企业期望的IT信息化建设需要具备的能力包括：弹性资源分配、高效节能、智能化运维、业务快速部署、服务简捷高效，并能够与上下游产业链紧密结合进行高效运营。这些新需求，只有经过全方位的融入云计算的理念、云计算技术和云计算运营模式才能实现。华为公司依据强大的技术研发、产品与服务优势、深入骨髓的以客户为中心的理念，为企业客户提供全方位面向云计算的数据中心虚拟化解决方案，帮助企业IT提升运营效率，实现业务敏捷华为FusionCloud数据中心虚拟化解决方案架构图华为FusionCloud数据中心虚拟化解决方案包括云操作系统软件、云计算硬件基础架构和专业咨询服务三个部分。云操作系统软件FusionSphere虚拟化引擎FusionComputeFusionCompute包括虚拟基础架构层和云基础服务层，能够实现对物理资源的虚拟化，形成IT弹性资源池，屏蔽业务对底层硬件的要求，实现对虚拟资源的调度和管理。虚拟基础架构层主要实现对服务器、存储、网络等物理硬件资源的虚拟化，形成虚拟资源池，供上层应用使用。其功能主要包括：虚拟计算、虚拟存储、虚机网络、虚拟资源调度和管理。云基础服务层由一系列云基础业务模块组成，向下经过虚拟化基础设施层的接口调用来管理虚拟的计算、存储与网络资源，向上经过中间件接口为业务应用提供云基础服务。其功能主要包括：弹性计算、虚拟私有云、备份容灾、弹性负载均衡等基础服务能力，同时支持OpenStack以及Amazon API接口。云管理软件FusionManager实现对云计算软件和硬件进行全面的监控和管理，具有自动化资源发放和自动化基础设施运维管理两大核心功能，实现对IT业务的编排和发放以及自动部署，并向最终用户和内部运维管理人员提供运营与管理门户。华为云管理软件同时还提供一系列API接口给上层及第三方管理软件使用。举例：云管理自助资源获取与自动运维流程云计算基础物理设备华为提供服务器、存储、网络、安全等全系列的专为云计算设计的基础物理设备，支持用户从中小规模到大规模的新建或扩容，各种规格丰富的硬件规格，为客户灵活的部署提供了更多的选择。详细信息请参见华为服务器产品介绍、存储产品介绍和基础网络与安全产品介绍。举例部分硬件说明如下：华为FusionCube融合架构一体机华为FusionCube遵循开放架构标准，于12U机框中融合刀片服务器、分布式存储及网络交换机为一体，并预集成了虚拟化平台及云管理软件；实现了一站式交付、家电化安装，资源可按需调配、线性扩展；并针对不同应用场景进行了深入的性能优化。在企业虚拟化平台、数据仓库、桌面云、数据中心建设等场景中，FusionCube是IT基础设施的当然之选。特点：融合致简、性能不凡：FusionCube针对不同的企业应用场景进行了深入的性能优化，利用其计算、存储、网络融合的硬件架构优势，分布式存储高吞吐、高IOPS的特点，并整合了智能网卡、SSD存储卡等硬件的优异性能，整体应用性能相比业界同类平台大幅提升。高度融合的硬件平台：FusionCube使用了创新的融合硬件平台，前面是可根据工作负载不同，灵活配置的计算/存储刀片槽位，背面是GE/10GE/FC/IB交换模块。一个12U的机框，最多可支持32 CPU，12.3 TB 内存，可充分满足计算密集型应用及虚拟化场景的需求。高带宽无源交换背板、分布式存储、配置SSD存储卡及InfiniBand 交换模块，完全满足应用程序及数据库对高性能的要求。分布式高速存储引擎：内置的分布式存储引擎FusionStorage将所有FusionCube的本地存储虚拟化为集群式存储资源池，其多节点、分布式的架构优势使系统不再受制于传统存储RAID控制器造成的性能与带宽瓶颈，并带来更出众的可靠性与可扩展性。华为Tecal E6000刀片服务器特点：安全：业务、管理和存储三平面网络物理隔离，增强安全性高可靠：刀片和交换模块全背板链接，无阻塞交换易用：支持华为云计算的自动加载功能、可实现大规模快速部署华为S5500T/S5600T/S5800T系列存储特点：支持各种访问协议及速率：1Gb iSCSI、10Gb iSCSI、4Gb FC、8Gb FC高密度IO接口满足高密度虚拟机：支持48个IO接口能够满足高密度虚拟机部署的需求易于扩展：单台设备经过扩展卡即足以承载数百台虚拟机，节省网络交换设备的投资专业服务华为在FusionCloud数据中心虚拟化项目中提供数据中心云化的专业服务，贯穿于项当前期准备、部署实施和交付运营等各个环节，服务内容包括云化评估、迁移规划、迁移实施、迁移后服务。同时，华为还有一系列整合和迁移工具来支撑服务，包括信息采集工具、容量规划工具、网络规划设计工具、迁移工具、健康检查工具等。业务迁移首先要从业务需求的角度，分析各业务的当前现状及存在问题，包括服务器、存储、网络、操作系统及安全等，然后确认业务是否可迁移到虚拟化平台上。在规划迁移方案时，要对当前服务器运行的业务进行专业严谨的调研工作，使得新规划的数据中心IT满足现有及将来可能增加的业务各类需求。这些需求调研主要包括：业务系统迁移调研，主机系统迁移调研，数据同步调研，网络系统迁移调研，系统迁移安全调研等。经过对迁移风险、应用关联的详尽分析，制定迁移计划，然后设计具体的迁移方案。在迁移实施前，还要进行迁移的模拟演练。方案验证正确无误后，方可正式实施业务迁移；要根据业务迁移测试方案测试业务迁移效果，并对业务迁移后的系统参数和性能进行调整，使之满足业务系统的需要。迁移中的技术服务包括：测试案例分析、性能测试、压力测试、业务功能测试、系统连接性测试等。业务迁移后还要进行业务迁移评估总结、业务迁移后优化、项目验收等多个阶段，最终达成项目成功。管理容量指标指标值单VRM*支持的最大主机数量256个最大VRM级联数量16个单VRM支持的主机集群数量32个单集群支持的主机数量128个最大物理机数量4096个最大虚拟机数量80000个虚拟机规格指标指标值单个虚拟机支持的VCPU数量64个单个虚拟机支持的网卡数量8个单个虚拟机支持的卷数量11个单个虚拟机支持的内存容量1TB单个虚拟机支持的卷规格64TB*注：VRM(Virtual Resource Management)：虚拟资源管理，能够管理主机集群和逻辑集群。
