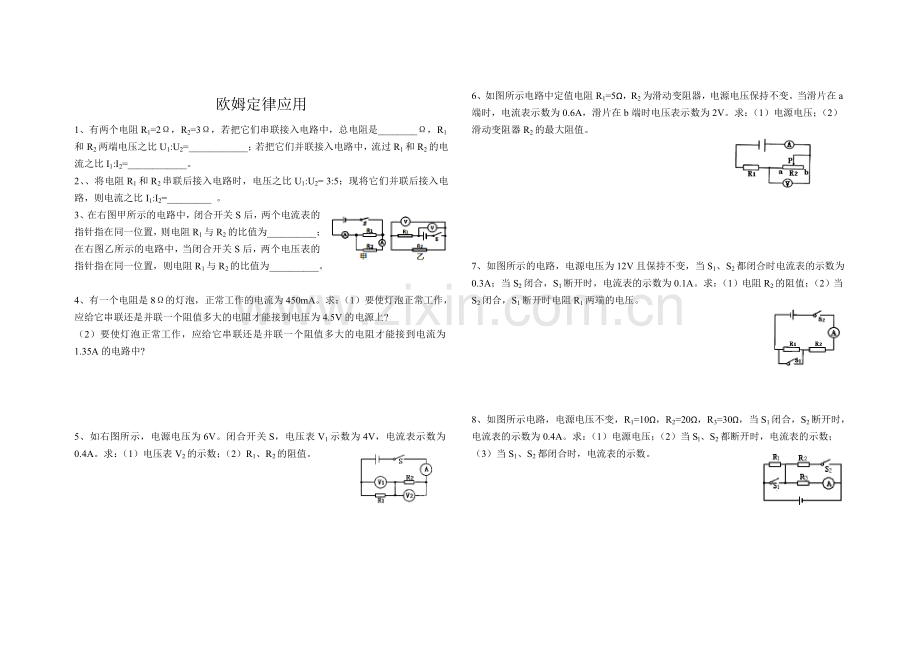

欧姆定律应用
1、有两个电阻R1=2Ω，R2=3Ω，若把它们串联接入电路中，总电阻是________Ω，R1和R2两端电压之比U1:U2=____________；若把它们并联接入电路中，流过R1和R2的电流之比I1:I2=____________。
2、、将电阻R1和R2串联后接入电路时，电压之比U1:U2= 3:5；现将它们并联后接入电路，则电流之比I1:I2=_________ 。
3、在右图甲所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电阻R1与R2的比值为__________；在右图乙所示的电路中，当闭合开关S后，两个电压表的指针指在同一位置，则电阻R1与R2的比值为__________。

4、有一个电阻是8Ω的灯泡，正常工作的电流为450mA。求：（1）要使灯泡正常工作，应给它串联还是并联一个阻值多大的电阻才能接到电压为4.5V的电源上?
（2）要使灯泡正常工作，应给它串联还是并联一个阻值多大的电阻才能接到电流为1.35A的电路中?

5、如右图所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A。求：（1）电压表V2的示数；（2）R1、R2的阻值。

6、如图所示电路中定值电阻R1=5Ω，R2为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0.6A，滑片在b端时电压表示数为2V。求：（1）电源电压；（2）滑动变阻器R2的最大阻值。

7、如图所示的电路，电源电压为12V且保持不变，当S1、S2都闭合时电流表的示数为0.3A；当S2闭合，S1断开时，电流表的示数为0.1A。求：（1）电阻R2的阻值；（2）当S2闭合，S1断开时电阻R1两端的电压。

8、如图所示电路，电源电压不变，R1=10Ω，R2=20Ω，R3=30Ω，当S1闭合，S2断开时，电流表的示数为0.4A。求：（1）电源电压；（2）当Sl、S2都断开时，电流表的示数；（3）当S1、S2都闭合时，电流表的示数。
