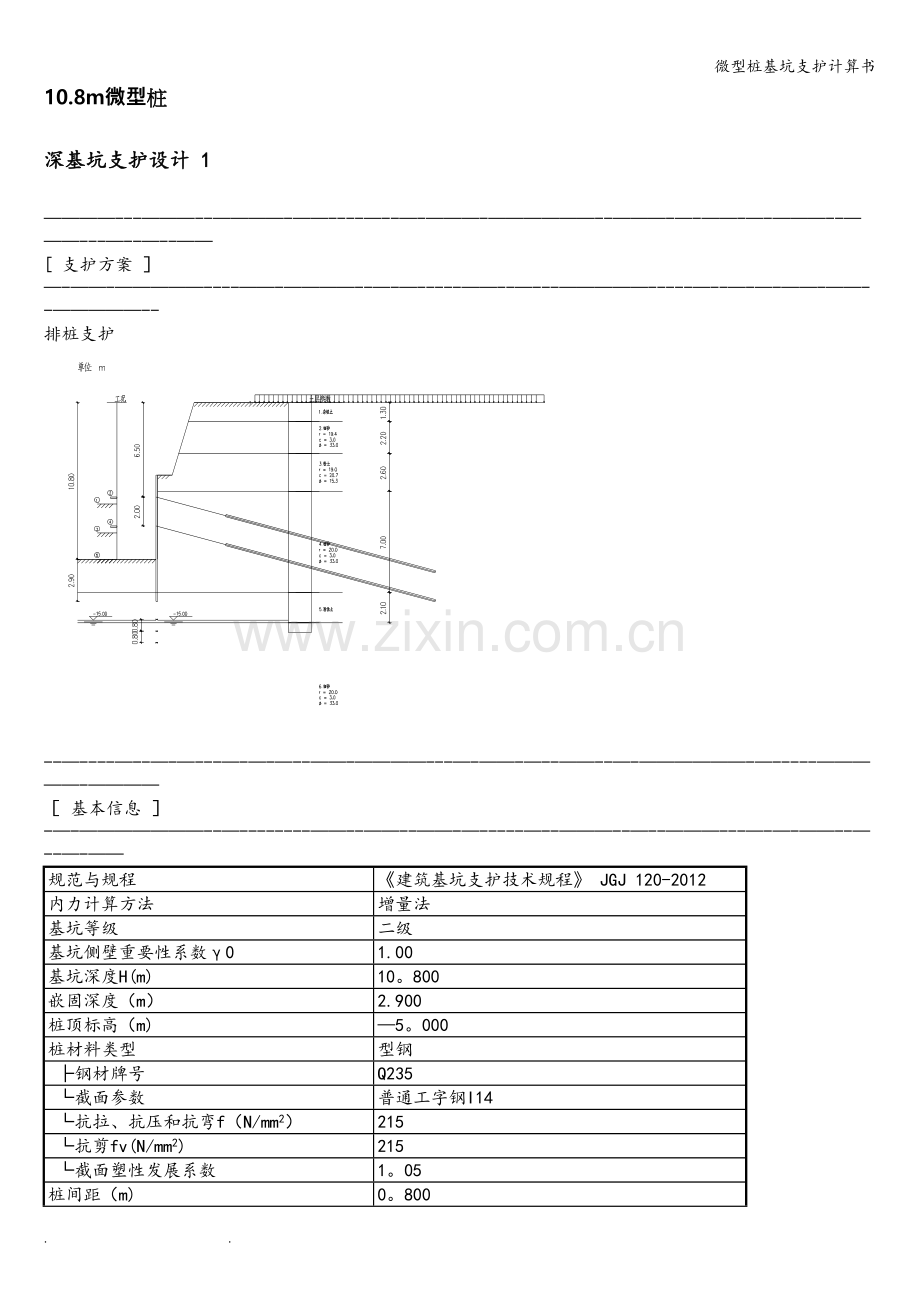

微型桩基坑支护计算书
10.8m微型桩

深基坑支护设计 1

————---———--————-——----—--—-———-——————--———-—-——-—-———--———---—--—--——
[ 支护方案 ］
—-——-—————----——-————--—-—-----——--—---—————-----—--—-—-——-——--—————--
排桩支护

--—----—--—-—---—-—-—--——-————---—-——-—--——--—-——————-—-----—————-————
［ 基本信息 ］
-—-———————--—--------——--——--——-—-----—--———--—--———---—-—-——--—--—-——
规范与规程
《建筑基坑支护技术规程》 JGJ 120-2012
内力计算方法
增量法
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
10。800
嵌固深度（m）
2.900
桩顶标高（m)
—5。000
桩材料类型
型钢
├钢材牌号
Q235
└截面参数
普通工字钢I14
└抗拉、抗压和抗弯f（N/mm2）
215
└抗剪fv(N/mm2)
215
└截面塑性发展系数
1。05
桩间距（m)
0。800

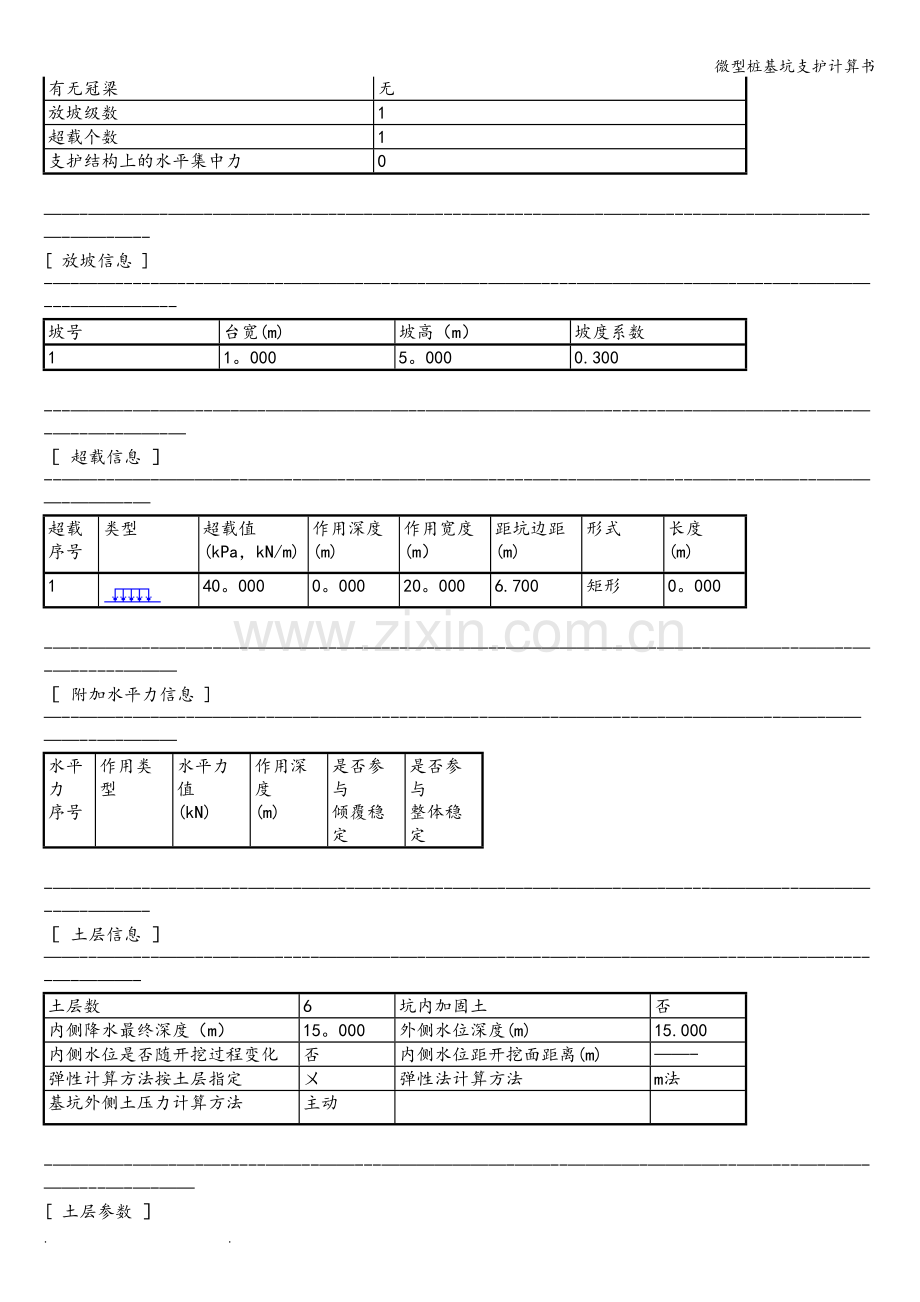

有无冠梁
无
放坡级数
1
超载个数
1
支护结构上的水平集中力
0

——-————-——-———-—--—--—-——-—----—------———-——-—----—-—-—-——-——-—-——-—--
[ 放坡信息 ]
-—-——-----—---—-——--————-—--—-———-———----——————-——-—--—-————---—————--
坡号
台宽(m)
坡高（m）
坡度系数
1
1。000
5。000
0.300

---———-—-——--—-—-————————--——————————-------—-—————----—--—-—--—--——-—
［ 超载信息 ］
--——--——-————--——--——--—-——-—-——-----—---———--—---——----——--————-———-—
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa，kN/m)
(m)
(m）
(m)

(m)
1

40。000
0。000
20。000
6.700
矩形
0。000

-—--———--—-—--—-————--—-—---—-———--————————-——--————--——--—-—------———
［ 附加水平力信息 ]
—--——--—-—--———---——-———------—-—--———--———---—-—-————--——-————--—-———
水平力
作用类型
水平力值
作用深度
是否参与
是否参与
序号

(kN)
(m)
倾覆稳定
整体稳定

-———-—--—-—-—---—-—-——--—----—---—-—-—-—-———-——-—---————--————--—-———-
［ 土层信息 ］
——--——---——--—-——-----————-—-————--—--—--——-—————---—--—-—------—-———-
土层数
6
坑内加固土
否
内侧降水最终深度（m）
15。000
外侧水位深度(m)
15.000
内侧水位是否随开挖过程变化
否
内侧水位距开挖面距离(m)
——-
弹性计算方法按土层指定
ㄨ
弹性法计算方法
m法
基坑外侧土压力计算方法
主动

-————-——-—-—-----——--——---———————-——--————-————--——---—-——-——---—-—-——
[ 土层参数 ］
-—————-——-—————-———--—-—--———---------——-————-———----——-—-—-—---————-—
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m）
(kN/m3)
（kN/m3)
(kPa）
(度）
1
杂填土
1.30
18。0
——-
5.00
20.00
2
细砂
2。20
19。4
——-
3.00
33.00
3
粉土
2。60
19。0
--—
20.70
15。30
4
细砂
7.00
20.0
—-—
3.00
33.00
5
粘性土
2。10
17。5
8。0
38。80
15。50
6
细砂
13。40
20.0
10。0
-——
---

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算方法
m,c，K值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下（度)

(kPa)
1
30.0
-—-
--—
—--
m法
6。50
-——
2
55。0
—--
———
——-
m法
18。78
—-—
3
60。0
—-—
---
—--
m法
5.22
---
4
70.0
-—-
---
——-
m法
18。78
---
5
55.0
38.00
15.00
合算
m法
7.14
--—
6
70。0
3.00
33。00
分算
m法
4。00
--—

------——-----—--—----—————-—-—-—--—----————-———-——--——-----——-----——-—
［ 支锚信息 ]
——---———--—-——------——--———-———--—--———-—————--———-—--—--—--——-—----——
支锚道数
2

支锚
支锚类型
水平间距
竖向间距
入射角
总长
锚固段
道号

（m)
（m）
(°）
（m)
长度(m)
1
锚索
1.600
6。500
15。00
20.00
15。00
2
锚索
1.600
2.000
15.00
20.00
15。00

支锚
预加力
支锚刚度
锚固体
工况
锚固力
材料抗力
材料抗力
道号
（kN）
(MN/m）
直径(mm)
号
调整系数
（kN）
调整系数
1
100.00
30.00
150
2～
1.00
341。60
1.00
2
100.00
30。00
150
4～
1。00
341.60
1。00

---—----————-—-—-———-————--———-———---——-———--——-——-—--—-—-————--——----
［ 土压力模型及系数调整 ］
-———--——----—-————-———-—-—-———-—--———---—--—---—--—-----—-—--—————————
弹性法土压力模型: 经典法土压力模型：

层号
土类
水土
水压力
外侧土压力
外侧土压力
内侧土压力
内侧土压力

名称

调整系数
调整系数1
调整系数2
调整系数
最大值(kPa)
1
杂填土
合算
1。000
1。000
0。000
1。000
10000。000
2
细砂
分算
1。000
1。000
0.000
1。000
10000.000
3
粉土
合算
1.000
1.000
0。000
1。000
10000。000
4
细砂
分算
1。000
0。750
0.750
1.000
10000.000
5
粘性土
合算
1。000
0。750
0.750
1.000
10000。000
6
细砂
分算
1.000
0。750
0.750
1.000
10000.000

--————-————--—--———-—-——---—----——————-—--—————-—--—---——-——-—--—--—--
[ 工况信息 ］
-—-——-—--—-——---——-----—-----——-—-—---——-—--—————-———-—-————--—-----——

工况
工况
深度
支锚
号
类型
（m）
道号
1
开挖
7.000
---
2
加撑
-——
1.锚索
3
开挖
9。000
——-
4
加撑
-——
2。锚索
5
开挖
10。800
--—

—---——--—-—----—---————-——---—---—---—-—---—-——---—-----—--——--——-——-—
［ 设计结果 ]
——-——--——-——-————---—-—————-————----—-—-—-----———-—--—----————-——————-

———---—-—-—-—-——-——-—--——--—————————--——-—--———-—-—-------—————---—--—
［ 结构计算 ]
————--—-—------—--—---—-----——-—————--—--——-———-——-————-———---———-—-——
各工况:

内力位移包络图:

地表沉降图：

—--———-—-———-———--—-————-——————-—-—-----—-—---—-—-—--——--——----—--—-——
［ 截面计算 ］
————--———----————--———-—---—---—-————-----—-—-—--———-———--—------—--——
[ 截面参数 ]
弯矩折减系数
0。85
剪力折减系数
1.00
荷载分项系数
1。25

[ 内力取值 ]
段
内力类型
弹性法
经典法
内力
内力
号

计算值
计算值
设计值
实用值

基坑内侧最大弯矩(kN.m)
19。91
41。92
21.15
21。15
1
基坑外侧最大弯矩（kN.m）
18。30
38.49
19.44
19。44

最大剪力（kN)
61.18
43。83
76。47
76。47

［ 截面验算 ］
基坑内侧抗弯验算(不考虑轴力）
σnei = M/(γ* W)
= 21。154/(1。050＊0。102*10—3)
= 198102。875(kPa)
= 198。103(MPa) < f = 215。000(MPa） 满足

基坑外侧抗弯验算(不考虑轴力)
σwai = M/（γ＊ W）
= 19。445/(1.050*0。102＊10-3)
= 182094.147(kPa）
= 182.094(MPa) 〈 f = 215.000（MPa） 满足

抗剪验算
τ = V ＊ Sx / (I ＊ tw ）
= 76。474*0。000＊10-3/（712。000＊10-8*0。550*10—2）
= 0.000（kPa）
= 0.000（MPa） 〈 fv = 215.000(MPa） 满足

--——-—----—--—-—-——---——-—---—--—-----———---—-—---————————-------————-
[ 锚杆计算 ］
—--——---————--—-———---—-—-—----—-----——-——-—-———-—-------—--—-——-—----
[ 锚杆参数 ］
锚杆钢筋级别
HRB400
锚索材料强度设计值(MPa)
1220.000
锚索材料强度标准值(MPa）
1220.000
锚索采用钢绞线种类
1 × 7
锚杆材料弹性模量（×105 MPa）
2。000
锚索材料弹性模量(×105 MPa）
1。950
注浆体弹性模量（×104MPa)
3。000
锚杆抗拔安全系数
1.600
锚杆荷载分项系数
1。250

［ 锚杆水平方向内力 ]
支锚道号
最大内力
最大内力
内力实用
内力实用

弹性法(kN)
经典法（kN)
标准值（kN）
设计值（kN）
1
174.83
84.86
84.86
106。08
2
233.41
93.89
93。89
117.36

［ 锚杆轴向内力 ］
支锚道号
最大内力
最大内力
内力实用
内力实用

弹性法（kN）
经典法（kN)
标准值（kN）
设计值（kN)
1
181。00
87.85
87.85
109。82
2
241.65
97.20
97。20
121.50

［ 锚杆自由段长度计算简图 ］

支锚道号
支锚类型
钢筋或
自由段长度
锚固段长度
实配［计算]面积
锚杆刚度

钢绞线配筋
实用值(m）
实用值（m）
（mm2)
（MN/m）
1
锚索
2s15。2
5.0
15。0
280.0［90.0]
9。31
2
锚索
2s15。2
5。0
15.0
280。0［99。6]
9。31

—-———--———-——-—-—————-——---—---———---——--——--————---——-—-—--—---—————-
[ 整体稳定验算 ］
-————------——-—--———-—---————--——-—-——-———————-——-——————--——----—---—-

计算方法：瑞典条分法
应力状态：总应力法
条分法中的土条宽度： 0.40m

滑裂面数据
整体稳定安全系数 Ks = 1。551
圆弧半径（m） R = 13。454
圆心坐标X（m) X = -0。200
圆心坐标Y(m） Y = 9。050

—---—————------—--—-————--—---————-—--————————-————---—-———----—-—-——-
［ 抗倾覆稳定性验算 ］
-——-—-—----——-—----————---——-—---—————-—————-——---—-—-—--—-—-——-———-—-
抗倾覆安全系数:

Mp——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力
决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
Ma—-主动土压力对桩底的倾覆弯矩。

注意：锚固力计算依据锚杆实际锚固长度计算.
工况1:
注意:锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m) 锚固力（kN/m)
1 锚索 0.000 0。000
2 锚索 0.000 0.000

Ks = 3。629 〉= 1.200, 满足规范要求。
工况2：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力（kN/m) 锚固力（kN/m）
1 锚索 213.500 309。251
2 锚索 0。000 0。000

Ks = 5。115 >= 1。200， 满足规范要求.
工况3:
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力(kN/m） 锚固力（kN/m)
1 锚索 213。500 309.251
2 锚索 0。000 0。000

Ks = 2.773 >= 1.200, 满足规范要求。
工况4：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力（kN/m） 锚固力（kN/m）
1 锚索 213.500 309.251
2 锚索 213。500 299。412

Ks = 3.846 >= 1.200, 满足规范要求。
工况5：
注意：锚固力计算依据锚杆实际锚固长度计算。
序号 支锚类型 材料抗力（kN/m) 锚固力（kN/m)
1 锚索 213。500 309。251
2 锚索 213。500 299。412

Ks = 2。882 >= 1.200, 满足规范要求.
-—--——----—--—————-—--—————---———--—-—---—-—--
安全系数最小的工况号：工况3。
最小安全Ks = 2.773 >= 1.200， 满足规范要求。

--—--—---—------——-————--—--———-—-—-—--——--——-———-——-—-———---——-----——
[ 嵌固深度计算 ］
----——--—------—-——————-——--——-——---————-———-——--—---—----——----—----—
嵌固深度计算参数:
嵌固深度考虑内支撑作用
ㄨ

嵌固深度计算过程：
按《建筑基坑支护技术规程》 JGJ 120—2012圆弧滑动简单条分法计算嵌固深度:
圆心（—3。735，12.880)，半径=13.891m，对应的安全系数Ks = 1.410 ≥ 1.300
嵌固深度计算值 h0 = 0.500m
嵌固深度采用值 ld = 2.900m
当前嵌固深度为：0.500m。
依据《建筑基坑支护技术规程》 JGJ 120—2012,
多点支护结构嵌固深度ld不宜小于0.2h。
嵌固深度取为:2.160m.

——-—-—---———-—-——-—--——-———-—-———-—-—--—-—-———-——-—----——--——-—-——-—--
［ 嵌固段基坑内侧土反力验算 ］
——--—-—-——-———---—-—-----—-—-----—--—---—-——-—--——---————--———-—--——--
工况1：
Ps = 126.523 ≤ Ep = 1218。309，土反力满足要求。

工况2：
Ps = 124。339 ≤ Ep = 1218.309,土反力满足要求。

工况3：
Ps = 146.573 ≤ Ep = 613.829,土反力满足要求。

工况4:
Ps = 144.243 ≤ Ep = 613.829,土反力满足要求。

工况5：
Ps = 126。589 ≤ Ep = 255。415,土反力满足要求。

式中:
Ps为作用在挡土构件嵌固段上的基坑内侧土反力合力（kN）；
Ep为作用在挡土构件嵌固段上的被动土压力合力（kN）。
