室内设计概述2.ppt

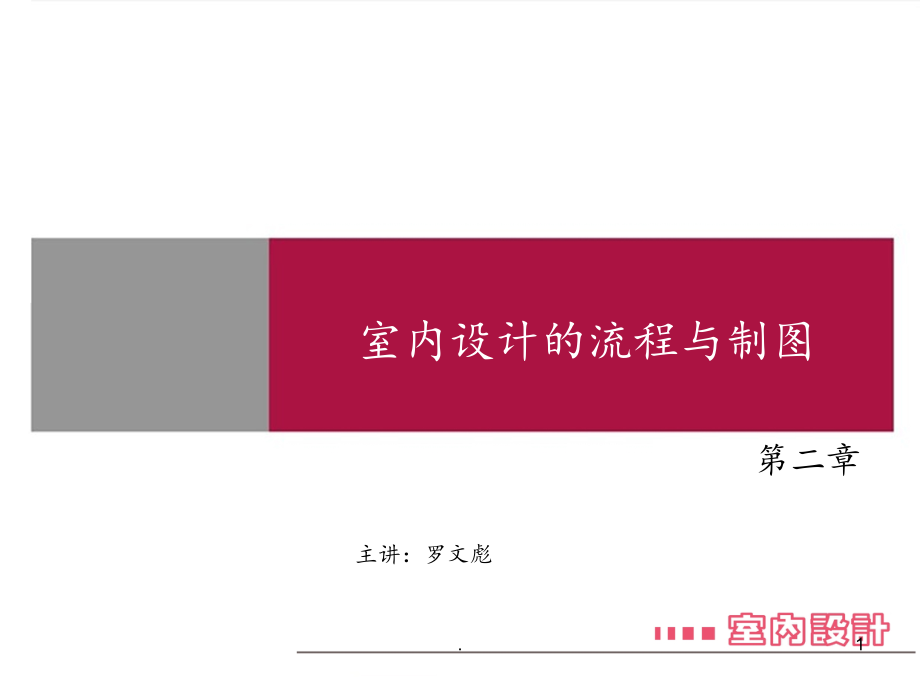

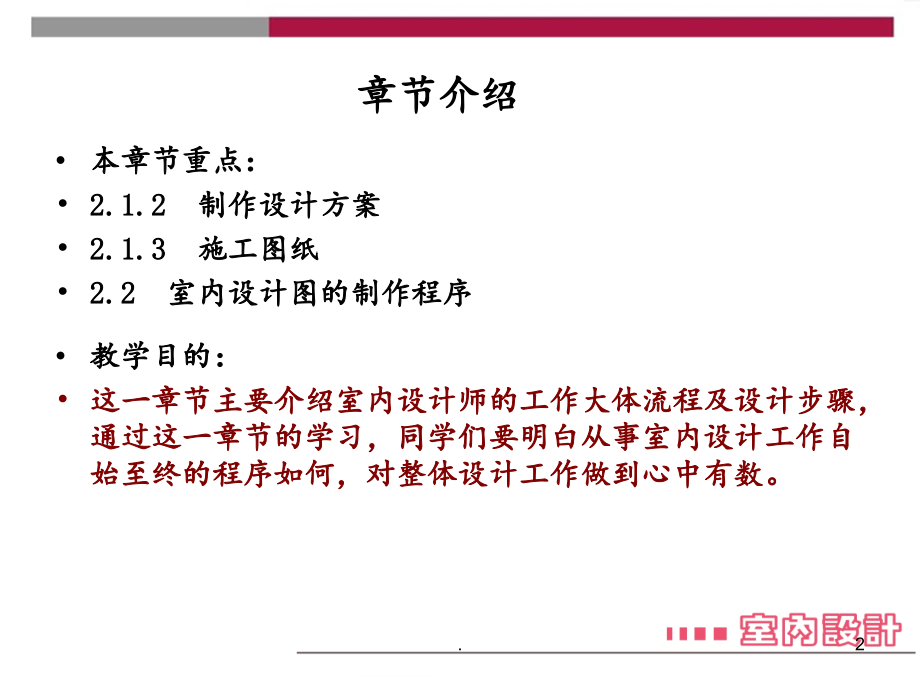

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,室内设计的流程与制图,第二章,主讲：罗文彪,1,.,章节介绍,本章节重点：,2.1.2 制作设计方案,2.1.3 施工图纸,2.2 室内设计图的制作程序,教学目的：,这一章节主要介绍室内设计师的工作大体流程及设计步骤，通过这一章节的学习，同学们要明白从事室内设计工作自始至终的程序如何，对整体设计工作做到心中有数。,2,.,第二章 室内设计的流程与图画制作,2.1 室内设计的流程,2.2 室内设计图的制作程序,3,.,2.1 室内设计的流程,2.1.2 制作设计方案,2.1.3 施工图纸,2.1.4 现场调整,2.1.1 明确客户需求,4,.,2.1 室内设计的流程,2.1.1 明确客户需求,要制作出符合客户要求的设计作品，首先需要与客户沟通，明确客户的需求，收集第一手资料，这些资料是设计师设计的依据。,（1）客户交流,与客户交流应获得的第一手资料包括：客户的年龄、职业、性格、个人爱好、装修风格定位等。,5,.,6,.,2.1 室内设计的流程,（2）掌握设计空间的资料,了解所要设计的室内空间环境的情况并进行现场测量，尽可能多的收集能够用于设计的资料。这些资料包括：,具体的墙体尺寸、门窗位置、梁柱分布状况、地面的起伏、顶棚的高度、插座的数量及位置、卫生间给排水管的位置等。,7,.,1）测量应以柱边线、墙角线为准，通常测量为净空尺寸。,2）详细测量现场的各个空间总长、总宽尺寸，墙柱跨度的长、宽尺寸。记录现场尺寸与图纸的出入情况，记录现场间墙工程误差（如墙体不垂直，墙脚不成直角等）,3）标明混凝土墙、柱和非承重墙的位置尺寸。,4）标注门窗的实际尺寸、高度，开合方式、边框结构及固定处理结构以及窗台、窗上墙的高度，幕墙结构的间距、框架形式、玻璃间隔，幕墙防火隔断的实际做法，记录采光、通风及户外景观的情况。,5）测量顶面的净空高度、梁底高度，测量梁高、梁宽尺寸，测量梯台结构落差等。（以平水线为基准来测）,6）地平面标高要记录现场情况并预计完成尺寸。,8,.,7）记录雨水管、排水管、排污管、洗手间下沉池、管井、消防栓、收缩,缝的位置及大小，尺寸以管中为准，要包覆的则以检修口外最大尺寸为准。,8）复检建筑的位置、朝向，所处地段；周围的环境状态，包括噪声、空气,质量、绿色状况、光照、水状态等。,9,.,2.1 室内设计的流程,2.1.2 制作设计方案（任务书）,（1）设计任务书,设计任务书是业主对工程项目设计提出的要求，是工程设计的主要依据。进行可行性研究的工程项目，可以用批准的可行性研究报告代替设计任务书。,10,.,2.1 室内设计的流程,（2）设计任务书的制定,设计任务书一般应包括以下几方面内容：,1设计项目名称、建设地点,2设计项目概况,3设计依据,4设计风格,5.设计范围,6.具体设计要求,7.进度要求,8.造价控制,9.设计文件要求,11,.,10需设计单位完成的其他工作,11建设单位提供的设计文件,2.1 室内设计的流程,12,.,13,.,14,.,15,.,返回,16,.,2.1 室内设计的流程,2.1.3 施工图纸,（1）设计准备阶段,设计准备阶段的主要任务是接受设计委托书，签订设计合同，明确设计项目的期限，通过制定设计计划安排工程进度等。,在设计准备阶段首先要查阅相关的政策法规，要了解当地的环境条件，业主的社会文化背景及需求，掌握室内空间的尺度、结构等要素。其次，要明确设计对象的使用性质、使用功能、设计风格及文化内涵等任务与要求。,17,.,18,.,2.1 室内设计的流程,（2）方案设计阶段,方案设计阶段主要是通过对设计项目相关的资料进行分析，从而进行设计方案的构思、立意，制作设计项目的初步设计方案，然后与业主进行沟通并提供初步方案的设计文件。,初步设计方案包括以下内容：,1）、准备选用的主要材料样板；,2）、绘制平面图、顶棚图、立面图、剖面图等方案图纸，提供色彩效果图。,19,.,2.1 室内设计的流程,3）、编制设计说明及项目造价概算；,4）、若业主有特殊要求，或者设计项目比较大，需要提供设计项目的三维动画演示。,20,.,21,.,2.1 室内设计的流程,（3）施工图设计阶段,施工图设计阶段是设计项目的最终决策，是将方案转化为实物的桥梁，是现场装饰施工的直接依据。,1）、施工图的绘制要把握以下几点：,细部造型及结构的详细尺寸，选用材料的使用特征，材料连接方式的构造特征，界面与材料过渡区域的处理，环境系统设备与空间结构的有机结合。,2）、室内设计施工图作业的内容：,设计师提供的施工图文件一般包括施工说明、门窗表、平面图、顶棚图、地面铺装图、立面图、剖面图、节点详图、项目造价预算。,22,.,2.1 室内设计的流程,（4）设计实施阶段,在设计实施阶段，主要的任务是装饰项目施工。设计师在这个阶段中，要负责与施工方现场负责人员进行图纸技术交底，讲解设计意图。,23,.,2.1 室内设计的流程,2.1.4 现场调整,（1）图纸修改,在施工过程中，可能会遇到实际操作与设计方案不符，甚至冲突的情况，这种情况下，设计师应根据施工方提出的异议，认真核对图纸与现场实际情况。若设计图纸的确存在不可行性或者错误，设计师应及时作出调整并及时通知业主方负责人。,24,.,2.1 室内设计的流程,（2）现场调整,在施工过程中遇到困难时，设计师应及时赶到现场，查看问题原因，并可根据实际情况在不影响方案效果的前提下进行图纸的现场调整。,25,.,2.2 室内设计图的制作程序,2.2.2 制作具有空间形象构思的草图,2.2.3 设计概念确定后的方案图,2.2.4 制作方案确定后的施工图,2.2.1 制作平面功能草图,26,.,2.2 室内设计图的制作程序,2.2.1 制作平面功能草图（一草）,室内平面功能草图的制作主要取决于室内空间设计的中的功能设计问题，如室内空间的功能分区、交通流向、家具与陈设的摆放位置、设备的安装等。,平面功能草图是最先体现室内设计意图的图面作业，是设计工作的第一步，是空间形象构思草图和立面构图草图绘制的基础。,27,.,28,.,29,.,30,.,31,.,32,.,2.2 室内设计图的制作程序,2.2.2 制作具有空间形象构思的草图（二草）,空间形象构思草图的制作主要采用徒手画的空间透视速写，它着眼于空间形象的塑造方面，同时兼顾陈设、家具、采光照明、建筑构件等方面，与平面功能草图相辅相成，主要表现空间的大体上的形体结构，配合立面构图，以帮助设计师尽快确定完整的空间形象概念。,33,.,34,.,35,.,36,.,37,.,38,.,39,.,2.2 室内设计图的制作程序,立面构图草图（三草）,立面构图草图的制作主要采取徒手画立面二维界面构图的设计速写形式，主要解决室内各界面立面上的视觉效果设计，包括室内立面的形式、材料、色彩，照明等。,40,.,41,.,42,.,2.2 室内设计图的制作程序,室内设计的平面功能草图、空间形象构思草图、立面构图草图之间是相辅相成的，这些草图是设计师或设计师之间进行自我设计思想交流的，因此草图所表达的信息只要能清晰的表达设计意图即可，因此草图设计阶段又称为概念设计阶段。,43,.,2.2 室内设计图的制作程序,2.2.3 设计概念确定后的方案图（方案图）,设计概念确定后的方案图是室内设计师的空间构思最终在图面上的表现，并须在设计委托方面前展示，方案图具有双重作用：一方面是概念设计的进一步深化，另一方面也是设计表现的最关键环节。,方案图与概念草图不同，草图设计阶段是室内设计师对设计理念进行构思、探讨的阶段，而方案图则准确无误的体现设计师的设计理念，因此方案图作业要非常精确并符合国家制图规范，透视图要忠实体现室内空间的真实情景。,44,.,45,.,46,.,2.2 室内设计图的制作程序,作为处于学习阶段的设计师来说，方案图的制作还是提倡手工绘制，这对初学的设计师来说，不仅可以更加深入的理解整体方案的设计意图和设计理念，同时还可以有效提高设计师的图画制作水平，这对以后的专业成长是必不可少的。,一套完整的方案图应当包括空间效果透视图、平面图、立面图、设计说明以及材料样板图。,47,.,2.2 室内设计图的制作程序,2.2.4 制作方案确定后的施工图（施工图）,当室内设计师的设计方案通过委托方的核定后，即可绘制施工图。施工图主要是为施工方提供装修施工的工作“依据”、“标准”，是将图纸转化为实物的手段，也是联系设计与施工之间的桥梁，施工图是以材料构造体系和空间尺度体系为基础的。,一套完整的施工图应该包括平面图、顶棚图、地面铺装图、立面图、剖面图、节点图、大洋详图。完整的施工图应将室内界面层次与材料构造、界面材料与设备位置、细部尺寸参数与装饰图案样式等表达的清晰无误。,48,.,49,.,50,.,51,.,52,.,53,.,作业一 某一居室平面功能布局,题目：,某一居室住宅室内设计,设计一个空间布局合理、主题明确的,一居室,住宅室内环境，要求除展现一般住宅装饰的基本设计内容、功能外，要尽可能体现对室内空间与整体设计风格的把握，并能满足业主对生活情趣与文化品味等方面的要求。,选题说明：,1.从装饰企业实际项目选题。,2.设计项目规模是小户型住宅，面积,60平米,以上，等级标准、总造价应较高。,54,.,作业一 某一居室平面功能布局,功能要求：,1、要布置必要的睡卧空间；,2、办公学习空间；,3、烹饪与就餐空间；,4、储藏空间；,5、卫浴空间；,6、休息娱乐空间。,图面要求：,1、采取手绘表现形式；,2、图纸大小为A3幅面，采用比例为1:30；,3、每位同学至少设计两套不同的平面功能草图；,55,.,注：,除卫生间位置固定，不能动之外，厨房和其它空间均可自由组合。,56,.,
