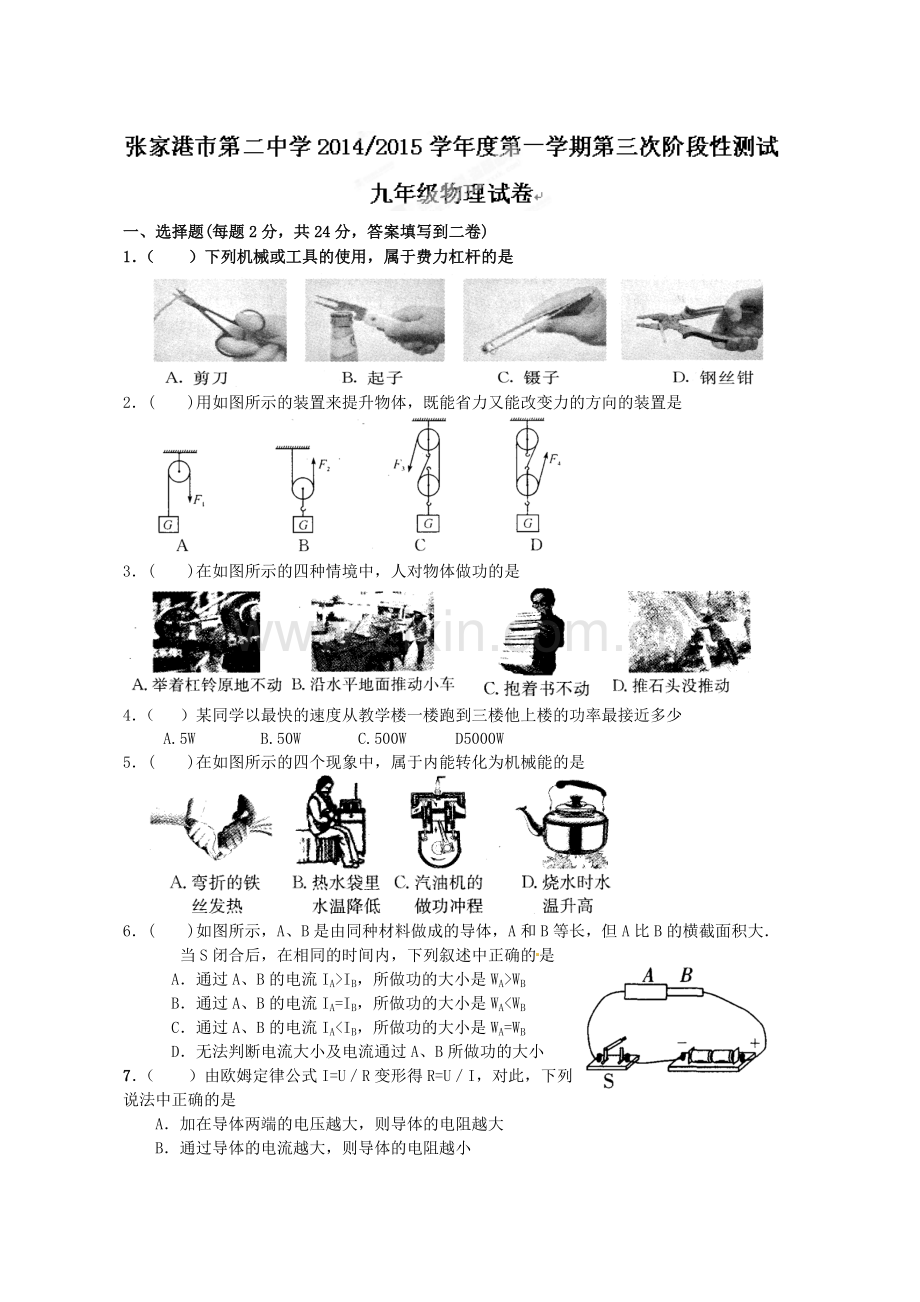

一、选择题(每题2分，共24分，答案填写到二卷)
1．（ ）下列机械或工具的使用，属于费力杠杆的是
2．( )用如图所示的装置来提升物体，既能省力又能改变力的方向的装置是
3．( )在如图所示的四种情境中，人对物体做功的是
4．（ ）某同学以最快的速度从教学楼一楼跑到三楼他上楼的功率最接近多少
A.5W B.50W C.500W D5000W
5．( )在如图所示的四个现象中，属于内能转化为机械能的是
6．( )如图所示，A、B是由同种材料做成的导体，A和B等长，但A比B的横截面积大．
当S闭合后，在相同的时间内，下列叙述中正确的是
A．通过A、B的电流IA>IB，所做功的大小是WA>WB
B．通过A、B的电流IA=IB，所做功的大小是WA<WB
C．通过A、B的电流IA<IB，所做功的大小是WA=WB
D．无法判断电流大小及电流通过A、B所做功的大小

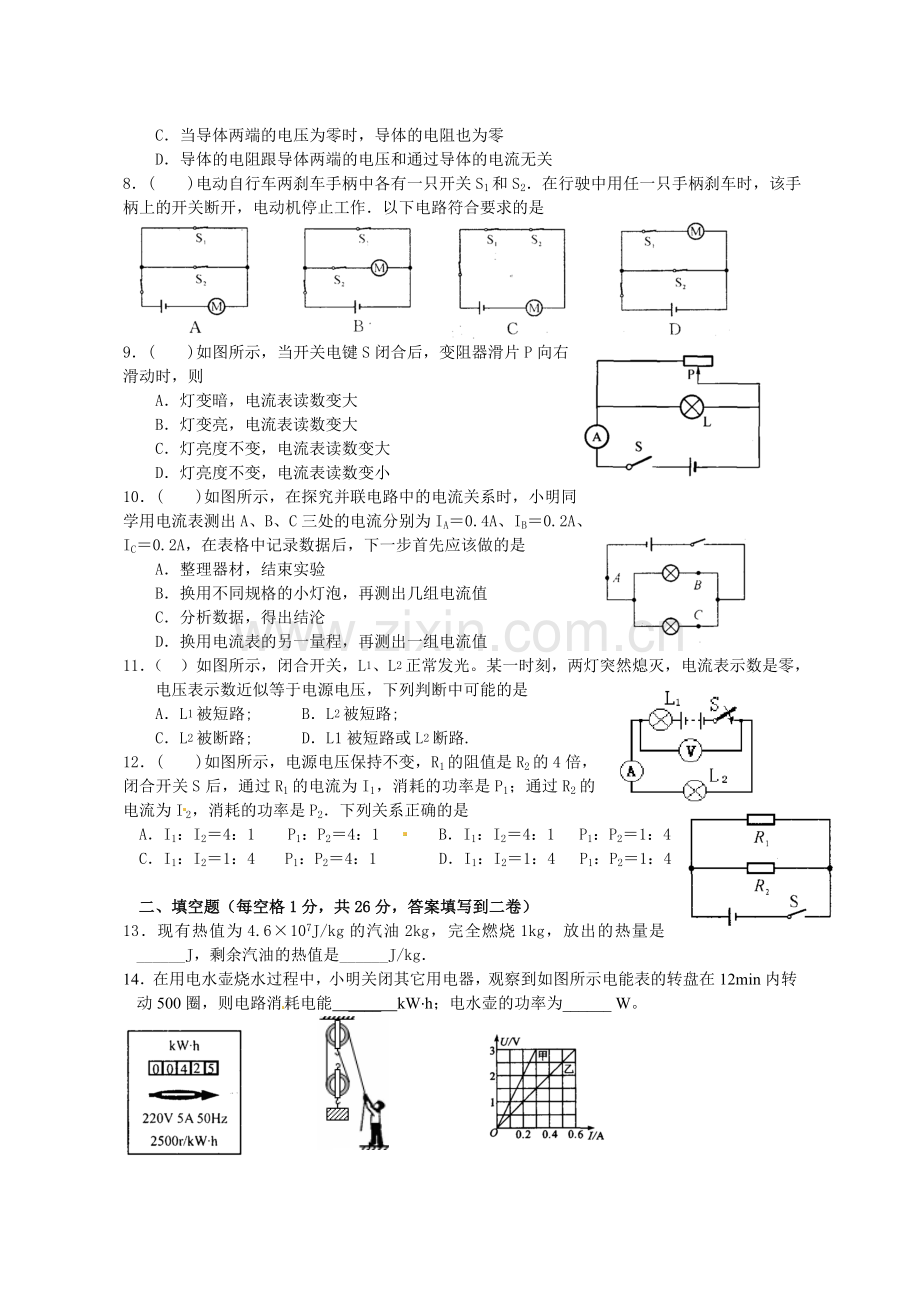

7．（ ）由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
8．( )电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关断开，电动机停止工作．以下电路符合要求的是
9．( )如图所示，当开关电键S闭合后，变阻器滑片P向右
滑动时，则
A．灯变暗，电流表读数变大
B．灯变亮，电流表读数变大
C．灯亮度不变，电流表读数变大
D．灯亮度不变，电流表读数变小
10．( )如图所示，在探究并联电路中的电流关系时，小明同
学用电流表测出A、B、C三处的电流分别为IA＝0.4A、IB＝0.2A、
IC＝0.2A，在表格中记录数据后，下一步首先应该做的是
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结沦
D．换用电流表的另一量程，再测出一组电流值
11．（ ）如图所示，闭合开关，L1、L2正常发光。某一时刻，两灯突然熄灭，电流表示数是零，电压表示数近似等于电源电压，下列判断中可能的是
A．L1被短路; B．L2被短路;
C．L2被断路; D．L1被短路或L2断路.
12．( )如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，消耗的功率是P1；通过R2的电流为I2，消耗的功率是P2．下列关系正确的是
A．I1：I2＝4：1 P1：P2＝4：1 B．I1：I2＝4：1 P1：P2＝1：4
C．I1：I2＝1：4 P1：P2＝4：1 D．I1：I2＝1：4 P1：P2＝1：4
二、填空题（每空格1分，共26分，答案填写到二卷）
13．现有热值为4.6×107J/kg的汽油2kg，完全燃烧1kg，放出的热量是______J，剩余汽油的热值是______J/kg．
14．在用电水壶烧水过程中，小明关闭其它用电器，观察到如图所示电能表的转盘在12min内转动500圈，则电路消耗电能 ____ kW·h；电水壶的功率为______ W。w!w!w.!x!k!b!
15．如图所示，建筑工人用一个滑轮组将重为600N的物体匀速提升2m，人所用的拉力是400N，不计绳重和摩擦，则拉力所做的有用功为___ _ J ，滑轮组的机械效率为____ 。
16．一节干电池的电压是____V。家庭电路中的电压为 __ V，合_____kV。
17．小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示的I－U关系图像，则将甲、乙两个电阻串联在电路中，电流为0.2A,则它们两端的总电压为_______，电路消耗的总功率为______；将甲、乙两个电阻并联后接在2V的电源两端，通过干路的电流为________，电路消耗的总功率为______；。
18．在一段导体两端加2V电压时，通过它的电流强度是0.4A，这段导体的电阻是_______Ω；10s内电流做功为______ J；如果在它的两端不加电压，这段导体的电阻是______Ω．
19．两只定值电阻，甲标有“20Ω 1 A”，乙标有“10Ω 3A”，把它们串联起来，为了保护电路，电路两端的允许的最大电压为______V；把它们并联起来，为保护电路，电路两端允许的最大电压为______V。
20．如图(a)所示的电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图像如图(b)所示，则根据以上条件可知R0的阻值为________Ω，滑动变阻器R最大阻值为________Ω．
21．如图所示，电阻R1、R2之比为3：1，当开关S闭合后，R1、R2两端电压之比为_______；
R1、R2消耗的电功率之比为_______ ．
22．如图所示，电源电压保持不变，电阻R1＝6Ω，R2＝4Ω．（假设灯丝的电阻不变）
(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是_______Ω．电源电压为_______V．
(2)当开关S1、S2和S3都闭合时，电流表示数为1.5A，此时通过R1的电流是_______A，R1两端的电压是_______V．
三、解答题（23， 24答案填写到二卷）
23．按照题目的要求作图：
（1）如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．
（2）．小华发现教室里的一个开关可以同时控制两盏灯，请将图连接成能够表示教室里
电路实际情况的电路图．
24．如图所示是探究“动能的大小与哪些因素有关”的实验．
(1)用质量不同的A、B两个小球(mA>mB)碰撞静止在同一水平面上的纸盒．实验中控制小球的高度相同，是为了控制两球到达底端时__________相同；实验中通过观察纸盒被推动的距离的大小．可以比较A、B两个小球的_________的大小．
(2)由甲与乙两实验比较可知．小球动能的大小与小球的_______有关．
由甲与丙两实验比较可知，小球动能的大小与小球的_______有关．
(3)本次实验采用物理最常用的一种实验方法是 __________．
25．(6分)小敏用如图甲所示的电路图研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．
(1)在实验过程中，移动变阻器滑片时，眼睛应注视_______．
A．变阻器滑片 B．电压表示数 C．电流表示数
(2)在丙图中，用笔画线代替导线，将电路连接完整．
(3)实验中，他所选择的变阻器是_______．w w w .x k b 1.c o m
A．10Ω 0.5A B．20Ω 1A C．50Ω 2A
(4)乙图中阴影部分面积表示的物理量是_________．
(5)在实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_______________．
26．(7分)测定小灯泡电功率的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5V、电阻约为10Ω。
（1）连接电路时开关应 _______。新 课 标 第 一 网
（2）用笔画线代替导线，连接完整如图a所示的实物电路。
（3）闭合开关前，图中滑动变阻器的滑片P应位于 _________ （选填“A”或“B”）端。
（4）闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ______ V；要获得小灯泡额定功率的数据，滑片P应向 ________ （选填“A”或“B”）移动。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1．5V时，其电阻是_____ Ω，额定功率是_____ W。
27. (7分)2010年上海世博会上，节能LED灯占所有景观照明灯的60%以上．LED灯即半导体发光二极管，它可以直接把电能转化为光能．小明同学用10个LED灯（每个LED灯的额定电压2.5V）焊接在一块电路板上，制作了一个简易LED灯手电筒，此手电筒用两节干电池做电源．他想测算出这10个LED灯正常发光时的功率．
（1）在电路板上，这10个LED灯是 联（选填“串”或“并”）；
（2）为完成测量10个LED灯正常发光时的功率，请你帮他将电压表接入下图的电路中；
0
1
2
3
0
0.2
0.4
0.6
0.6
3
－
A
（3）在闭合开关前，图中滑动变阻器的滑片应位于 端（选填“左”或“右”） ．调节滑动变阻器使LED灯两端的电压为2.5V，此时电流表示数如右图所示，该电流大小是 A，电路板上AB间的总电阻是 Ω，10个LED灯正常发光时的功率是 W；
（4）该手电筒正常工作时的总功率 （选填“大于”、“等于”或“小于”） 10个LED灯正常发光时消耗的功率．
28. (6分)图甲表示一种自动测定油箱内油面高度的油量表(实际上是量程为0﹣0.6A的电流表改装而成)，滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V，R0为定值电阻，
(1)R0的作用是_____________，当油箱油面下降时，油量表的示数将变________．
(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时，滑动变阻器的触头在某一端)，则求R0为_______Ω． w W w .X k b 1. c O m
(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端)，电路中的电流为______A。
(4)改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计． 要求：当油箱中的油用完时，油量表(电压表)的示数为零．
29.(5分) 如图所示的电路中，电阻R1=20，当若断开开关S2，闭合S1，电流表的示数I1=0.30 A；当若闭合开关S1、S2，电流表的示数I2=0.8 A．求：
(1)电源两端的电压．
(2)电阻R2的阻值．
(3)电流通过电阻R2在2 min内所做的功．
30. (7分)在如图所示的电路中，电源电压为9 V且保持不变，电流表的量程为0—3 A，电压表的量程为0~15 V，灯泡L上标有“6 V 6 W”字样，灯泡电流随电压变化关系如图所示，
求： (1)灯泡正常发光时的电流．
(2)当电流表示数为0．4 A时，则此时灯泡的实际功率．
(3)为了保证电路安全，滑动变阻器R接入电路的最小阻值及此时电路消耗的总功率。
一、选择题（24）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
二、填空题（26）新| 课 |标| 第 |一| 网
13.___________、___________ 14.___________、___________ W
15.___________、___________ 16.___________、___________、___________
17.___________、___________、___________、___________
18.___________、___________、___________
19.___________、___________ 20.___________、___________
21.___________、___________
22.___________、___________、___________、___________
三、解答题
23．(4分)按照题目的要求作图：
24．(5分) (1) _____________， ___________ 。 (2) _______________， ______________．
(3) _______________．
25．(6分)小敏用如图甲所示的电路图研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．
(1)在实验过程中，移动变阻器滑片时，眼睛应注视_______．
A．变阻器滑片 B．电压表示数 C．电流表示数
(2)在丙图中，用笔画线代替导线，将电路连接完整．新| 课 |标| 第 |一| 网
(3)实验中，他所选择的变阻器是_______．
A．10Ω 0.5A B．20Ω 1A C．50Ω 2A
(4)乙图中阴影部分面积表示的物理量是_________．
(5)在实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_______________．
26．(7分)测定小灯泡电功率的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5V、电阻约为10Ω。
（1）连接电路时开关应 _______。
（2）用笔画线代替导线，连接完整如图a所示的实物电路。
（3）闭合开关前，图中滑动变阻器的滑片P应位于 _________ （选填“A”或“B”）端。
（4）闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ______ V；要获得小灯泡额定功率的数据，滑片P应向 ________ （选填“A”或“B”）移动。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1．5V时，其电阻是_____ Ω，额定功率是_____ W。
27. (7分)2010年上海世博会上，节能LED灯占所有景观照明灯的60%以上．LED灯即半导体发光二极管，它可以直接把电能转化为光能．小明同学用10个LED灯（每个LED灯的额定电压2.5V）焊接在一块电路板上，制作了一个简易LED灯手电筒，此手电筒用两节干电池做电源．他想测算出这10个LED灯正常发光时的功率．
（1）在电路板上，这10个LED灯是 联（选填“串”或“并”）；
（2）为完成测量10个LED灯正常发光时的功率，请你帮他将电压表接入下图的电路中；
0
1
2
3
0
0.2
0.4
0.6
0.6
3
－
A
（3）在闭合开关前，图中滑动变阻器的滑片应位于 端（选填“左”或“右”） ．调节滑动变阻器使LED灯两端的电压为2.5V，此时电流表示数如右图所示，该电流大小是 A，电路板上AB间的总电阻是 Ω，10个LED灯正常发光时的功率是 W；
（4）该手电筒正常工作时的总功率 （选填“大于”、“等于”或“小于”） 10个LED灯正常发光时消耗的功率．X k B 1 . c o m
28. (6分)图甲表示一种自动测定油箱内油面高度的油量表(实际上是量程为0﹣0.6A的电流表改装而成)，滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V，R0为定值电阻，
(1)R0的作用是_____________，当油箱油面下降时，油量表的示数将变________．
(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时，滑动变阻器的触头在某一端)，则求R0为_______Ω．
(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端)，电路中的电流为______A。
(4)改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计． 要求：当油箱中的油用完时，油量表(电压表)的示数为零．
29.(5分) 如图所示的电路中，电阻R1=20，当若断开开关S2，闭合S1，电流表的示数I1=0.30 A；当若闭合开关S1、S2，电流表的示数I2=0.8 A．求：
(1)电源两端的电压．
(2)电阻R2的阻值．
(3)电流通过电阻R2在2 min内所做的功．
30. (7分)在如图所示的电路中，电源电压为9 V且保持不变，电流表的量程为0—3 A，电压表的量程为0~15 V，灯泡L上标有“6 V 6 W”字样，灯泡电流随电压变化关系如图所示，
求： (1)灯泡正常发光时的电流．
(2)当电流表示数为0．4 A时，则此时灯泡的实际功率．
(3)为了保证电路安全，滑动变阻器R接入电路的最小阻值及此时电路消耗的总功率。
31．(4分)暑假的一天，李强同学逛街时，听到摊点的售货员在大声吆喝：“热得快，热得快，快来看，3分钟，水烧开！”。李强同学走进观看，售货员给了他一份推销电热水壶的广告，其内容如下： http://w ww .xkb 1. com
w!w!w.!x!k!b!
额定电压
220V
额定功率
1100W
容积
2L
超温保护器
自动断开温度110℃
水壶品牌：××牌节能热水器
优点：高效、节能，烧开一壶水仅需3分钟！
请你根据上述信息计算：
（1）正常工作时电阻是多少？
（2）我市夏季水温约30℃，若将2L（1 L=1×10-3m3）水烧开需要吸收多少热量？
［c水=4.2×103J/(kg·℃),设当地大气压为1标准大气压］
（3）电热水壶正常工作3分钟消耗多少电能？3分钟能将一壶水烧开吗，上述广告可不可信？
1.C 2.C 3.B 4.B 5.D 6.B
7.D 8.C 9.D 10.B 11.C 12.D
13. 4.6x107 4.6x107
14. 1 1000
15. 1200 75%
16. 1.5 220 0.22
17. 3 0.6 0.6 1.2
18. 5 8 5
19. 30 20
20. 1 9
21. 3:1 3:1
22 10 6 1 6
23. 略 略w W w .X k b 1. c O m
24. 速度 动能 速度 质量 控制变量法
25. B 略 C R1两端的电压 电阻R1短路
26. 断开 略 A 2.2 B 10 0.5
27. 并 略 右 0.2 12.5 0.5 大于
28. 保护电路 小 40 0.24 略
