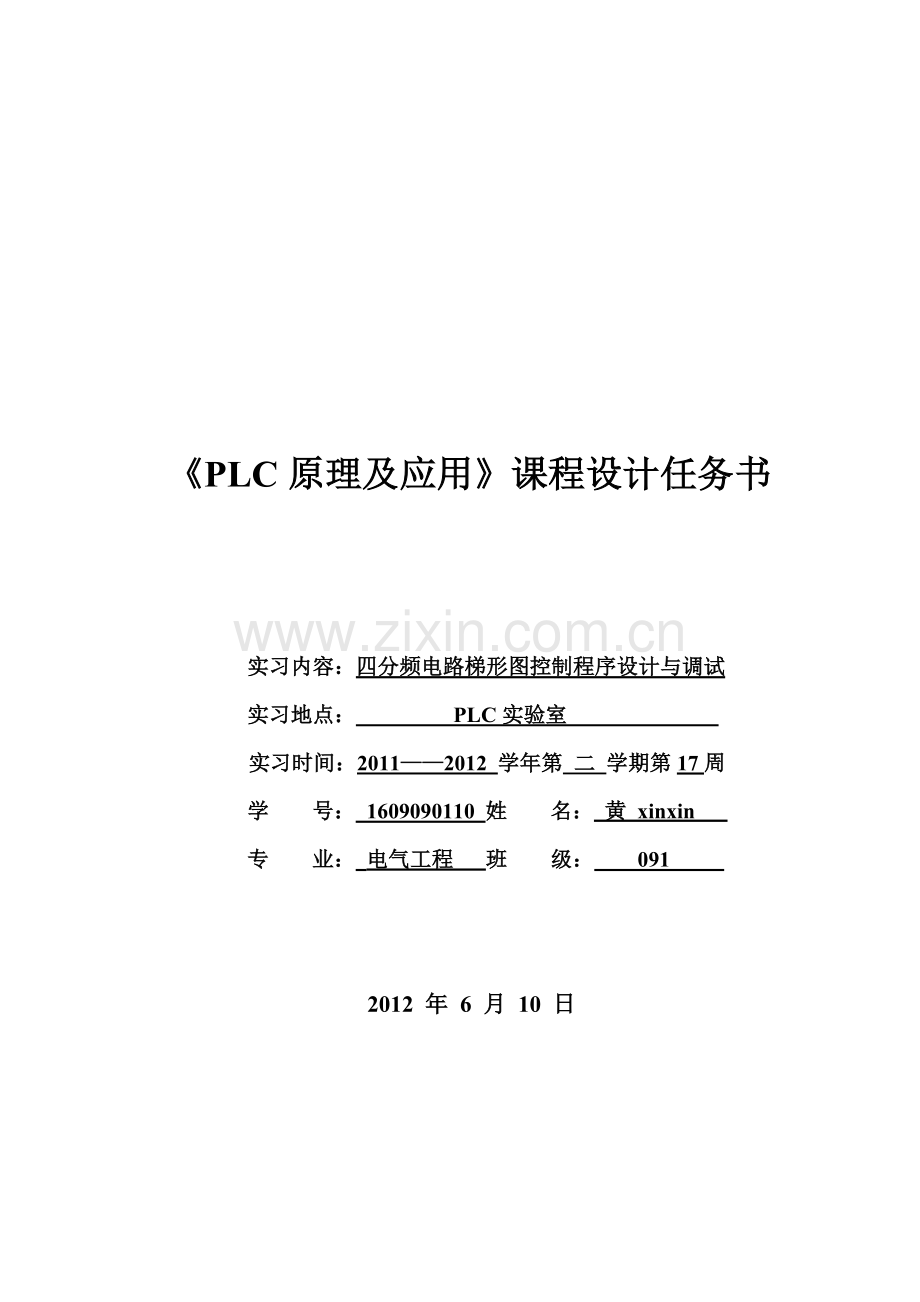

《PLC原理及应用》课程设计任务书

实习内容：四分频电路梯形图控制程序设计与调试
实习地点： PLC实验室
实习时间：2011——2012 学年第 二 学期第17周
学 号： 1609090110 姓 名： 黄 xinxin
专 业： 电气工程 班 级： 091

2012 年 6 月 10 日
4

一、设计要求：
1. 用STEP7设计四分频电路梯形图程序并调试，画出四分频时序图。
2. 控制要求：
输入点引入信号脉冲，输出点输出的脉冲是输入脉冲的四分频信号。

二、工作原理
分频就是用同一个时钟信号通过一定的电路结构转变成不同频率的时钟信号。 　　
四分频就是通过有分频作用的电路结构，在时钟每触发4个周期时，电路输出1个周期信号。 比如用一个脉冲时钟触发一个计数器，计数器每计4个数就清零一次并输出1个脉冲。那么这个电路就实现了四分频功能。
三、硬件设计电路（梯形图）

图1 四分频电路图
四、软件设计（流程图）

手动输入脉冲
计数器开始计数
是否满4次
N
置1输出
Y
是否满8次
复位输出
N
Y
Y
清零

图2 流程图

五、实验步骤与结论
A、步骤
1、I/O分配
输入 输出
I0.4 信号脉冲输入 Q0.0 信号输出
2、打开主机电源将程序下载到主机中
3、启动并运行程序并观察实验现象
B、结论
通过I0.4手动输入信号脉冲，当计时器个数达到4个时，Q0.0被置1输出，随着计数的增加，当计数达到8个时，Q0.0被复位输出，同时计时器复位，重新开始计数，这样就形成了一个四分频电路。
