工程识图－结构施工图概述
（一）结构施工图的内容
1、结构设计说明
是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。
2、结构平面布置图
结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：
(1) 基础平面图；
(2) 楼层结构布置平面图；
(3) 屋盖结构平面图。
3、构件详图
构件详图包括：
(1) 梁、柱、板及基础结构详图；
(2) 楼梯结构详图；
(3) 屋架结构详图；
(4) 其他详图，如天窗、雨篷、过梁等。
（二）结构施工图中的有关规定
房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：
1、常用构件代号
常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表8。
2、常用钢筋符号
钢筋按其强度和品种分成不同的等级，并用不同的符号表示
1、 一般钢筋图例常用钢筋图例见表9。
4、钢筋的名称

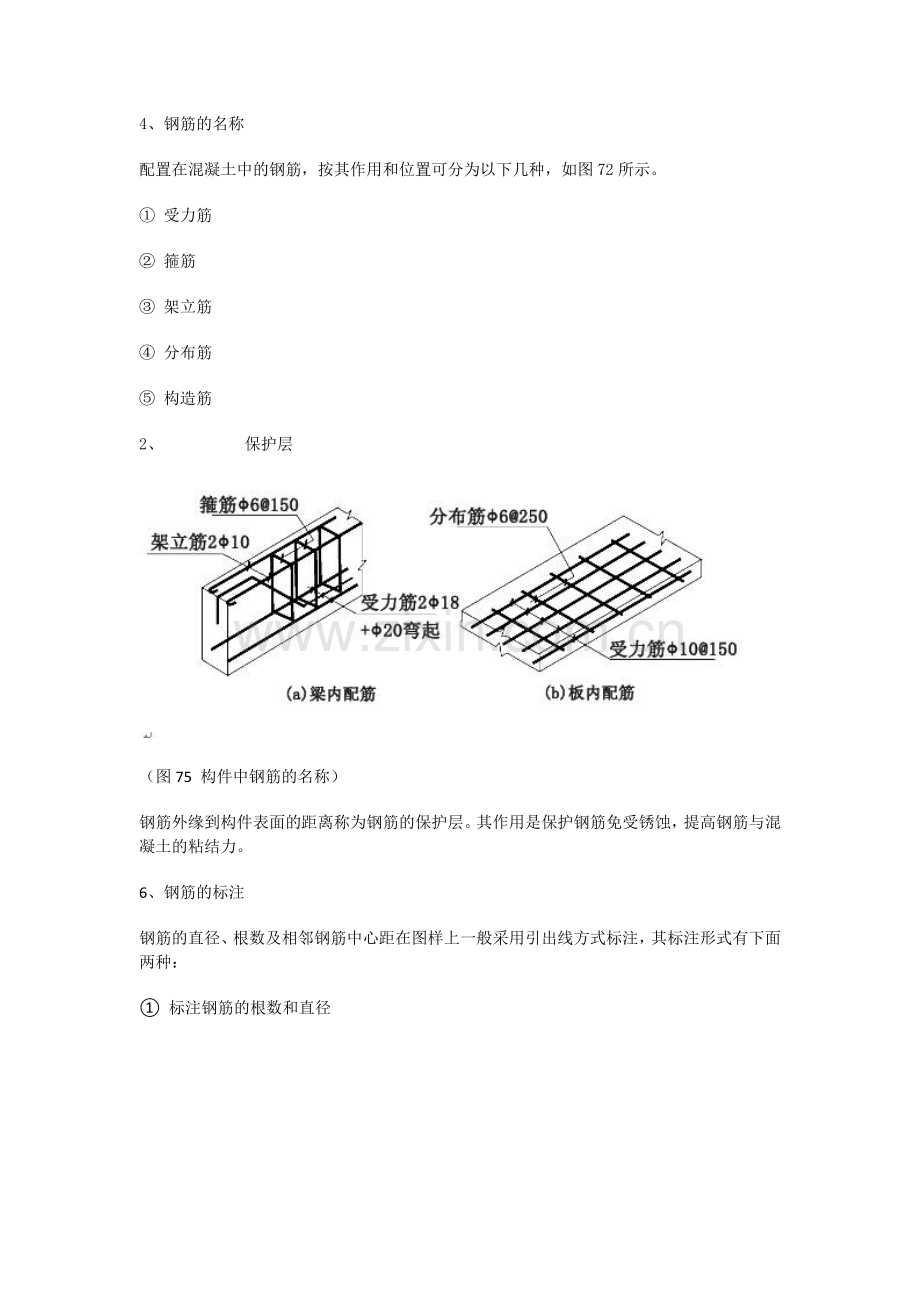

配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图72所示。
① 受力筋
② 箍筋
③ 架立筋
④ 分布筋
⑤ 构造筋
2、 保护层
（图75 构件中钢筋的名称）
钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
6、钢筋的标注
钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：
① 标注钢筋的根数和直径
② 标注钢筋的直径和相邻钢筋中心距
7、钢筋混凝土构件图示方法
为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。
表8 常用构件代号
序号
名 称
代号
序号
名 称
代号
序号
名 称
代号
1
板
B
19
圈梁
QL
37
承台
CT
2
屋面板
WB
20
过梁
GL
38
设备基础
SJ
3
空心板
KB
21
过系梁
LL
39
桩
ZH
4
槽形板
CB
22
基础梁
JL
40
挡土墙
DQ
5
折板
ZB
23
楼梯梁
TL
41
地沟
DG
6
密肋板
MB
24
框架梁
KL
42
柱间支撑
ZC
7
楼梯板
TB
25
框支梁
KZL
43
垂直支撑
CC
8
盖板
GB
26
屋面框架梁
WKL
44
水平支撑
SC
9
挡雨板
YB
27
檩条
LT
45
梯
T
10
吊车安全道板
DB
28
屋架
WJ
46
雨篷
YP
11
墙板
QB
29
托架
TJ
47
阳台
YT
12
天沟板
TGB
30
天窗架
CJ
48
梁垫
LD
13
梁
L
31
框架
KJ
49
预埋件
M
14
屋面梁
WL
32
刚架
GJ
50
天窗端壁
TD
15
吊车梁
DL
33
支架
ZJ
51
钢筋网
W
16
单轨吊车梁
DDL
34
柱
Z
52
钢筋骨架
G
17
轨道连接
DGL
35
框架柱
KZ
53
基础
J
18
车挡
CD
36
构造柱
GZ
54
暗柱
AZ
表9 一般钢筋图例
序号
名称
图例
说明
1
钢筋横断面
2
无弯钩的钢筋端部
下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示
3
带半圆形弯钩的钢筋端部
4
带直钩的钢筋端部
5
带丝扣的钢筋端部
6
无弯钩的钢筋搭接
7
带半圆弯钩的钢筋搭接
8
带直钩的钢筋搭接
9
花篮螺丝钢筋接头
10
机械连接的钢筋接头
用文字说明机械连接的方式
（三）平法设计注写方式
平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种。
按平法设计绘制结构施工图时，应将所有柱、墙、梁构件进行编号，并用表格或其他方式注明各结构层楼(地)面标高、结构层高及相应的结构层号。
柱平法施工图系在柱平面布置图上采用列表方式或截面注写方式表达。
截面注写方式系在分标准层绘制的柱平面布置图上，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸和配筋具体数值。
以图73为例，说明采用截面注写方式表达柱平法施工图的内容。
工程识图－基础施工图图识读
基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构的型式和地基情况。
在民用建筑中，常见的型式有条形基础(即墙基础)和独立基础(即柱基础)，如图79。
（图82基础的型式）
条形基础埋入地下的墙称为基础墙
当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯形的砌体，称为大放脚
基础底下天然的或经过加固的土壤叫地基
基坑(基槽)是为基础施工而在地面上开挖的土坑
坑底就是基础的底面，基坑边线就是放线的灰线
防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料，如图80
（一）基础平面图
基础图主要是表示建筑物在相对标高±0.000以下基础结构的图纸，一般包括基础平面图和基础详图。它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。
1、基础平面图的形成
基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。
2、基础平面图的表示方法
在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画
凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线
基础平面图中采用的比例及材料图例与建筑平面图相同
基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸
当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示
当基础中设基础梁和地圈梁时，用粗单点长画线表示其中心线的位置
3、基础平面图的尺寸标注
基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。
外部尺寸只标注定位轴线的间距和总尺寸。
内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。
平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合，如图81
（图84基础平面图）
4、基础平面图的剖切符号
凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时，均以不同的断面图表示，所以在基础平面图中还应注出各断面图的剖切符号及编号，以便对照查阅，如图67。
1、 基础平面图的主要内容
(1)图名、比例
(2) 纵横向定位轴线及编号、轴线尺寸
(3) 基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系
(4) 基础梁的位置、代号
(5) 基础编号、基础断面图的剖切位置线及其编号
(6) 施工说明，即所用材料的强度等级、防潮层做法、设计依据以及施工注意事项等
（二）基础详图
1、基础详图的形成
在基础的某一处用铅垂剖切平面切开基础所得到的断面图称为基础详图。
常用1：10、1：20、1：50的比例绘制。
基础详图表示了基础的断面形状、大小、材料、构造、埋深及主要部位的标高等，如图82。
（图85 钢筋混凝土条形基础详图）
2、基础详图的数量
同一幢房屋，由于各处有不同的荷载和不同的地基承载力，下面就有不同的基础。对于每一种不同的基础，都要画出它的断面图，并在基础平面图上用1—1、2—2、3—3……剖切位置线表明该断面的位置。
3、基础详图的表示方法
基础断面形状的细部构造按正投影法绘制
基础断面除钢筋混凝土材料外，其他材料宜画出材料图例符号
钢筋混凝土独立基础除画出基础的断面图外，有时还要画出基础的平面图，并在平面图中采用局部剖面表达底板配筋，如图83
基础详图的轮廓线用中实线表示，钢筋符号用粗实线绘制(见图83)
（图86独立基础详图）
4、基础详图的主要内容
图名、比例
轴线及其编号
基础断面形状、大小、材料以及配筋
基础断面的详细尺寸和室内外地面标高及基础底面的标高
防潮层的位置和做法
施工说明等
5、基础底板配筋图识读
（图87基础底板配筋图）
图中通过平面图可看出底板在纵向的基本配筋是上、下铁钢筋均采用HPB335级直径为16mm、间距为200mm的钢筋；横向的基本配筋是上铁为HRB335级直径为16mm、间距为200mm的钢筋，下铁为HRB335级直径为18mm、间距为200mm的钢筋。底板边支座附近的局部板中沿板的局部增加HRB335级直径为16mm、间距为200mm的下铁。
图中表示出了底板反梁的截面、尺寸、配筋情况，在剖面图中可以看出底板的厚度和标高，板厚为350mm，板底标高为-5.200m。
图中表示出了地梁的截面尺寸及钢筋的具体配置情况，如DL1（6）600X950Φ10-100/200(4)5Φ25表示地梁共有6跨，截面尺寸为600mmX950mm，纵向配筋上下均为5根HRB335级直径为25mm的钢筋，箍筋为HPB235级直径为10mm的钢筋，加密区间距为100mm，非加密区间距为200mm的四肢箍。
工程识图－框架柱、墙体配筋图识读
结构平面图是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样，一般包括楼层结构平面图和屋顶结构平面图。
看下图学习框架柱、墙体配筋图识读
（图88框架柱、墙体配筋图）
图中所有不同柱、墙体的配筋、截面尺寸、位置标高均在表格中列出。如：柱配筋表中第一行所示为框架柱KZ1，其所在位置标高为-4.30～-0.09m，截面尺寸为450mmX450mm，角筋为4根HRB335级直径为25mm的钢筋；b边及h边一侧中部筋均为4根HRB335级直径为25mm的钢筋；箍筋采用图中Ⅰ类型箍筋，加密区间距为100mm，非加密区间距为200mm，使用HPB235级直径为8mm的钢筋。
表示出不同墙体的位置、编号、厚度、标高及配筋情况。如：Q1所示为墙1，墙厚为250mm，位于标高-4.3～-0.09m之间，竖向分布筋内外两侧均为HRB335级直径为12mm、间距为200mm的钢筋；内侧水平分布筋为HRB335级直径为12mm、间距为200mm的钢筋；外侧水平分布筋为HRB335级直径为12mm、间距为100mm的钢筋；墙体拉结筋为HPB235级直径为16mm、间距为600mm的钢筋。
工程识图－框架梁配筋图、板配筋图识读
看下图学习框架梁配筋图识读方法
（图89框梁配筋图）
平面图表示梁的配筋，如KL1300X650 Φ6-100/200（4）4Φ25，表示一号框架梁共有6跨，截面尺寸为300mmX650mm，通长筋上下均为4根HRB335级直径为25mm的钢筋，箍筋为HPB235级直径为6mm、加密区间距为100mm，非加密区为200mm。
剖面图表示出梁的截面尺寸。
腰筋与拉筋:当腹板高大于等于450mm时，应在梁的两侧沿梁高每隔不大于200mm处，各设一根直径不小于10mm的腰筋，并用拉筋联系，拉筋间距一般取箍筋的2倍。如2-2中2Φ14 Φ8-400表示腰筋为2Φ14，拉筋为Φ8-400。
受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
单向板与双向板的区别在于长宽比，四边支承的长方形的板，如长跨与短跨之比相差不大，其比值小于二时称之为双向板，大于二时就是单向板，其结构计算的模型是不一样的
单向板：长边与短边的比值大于或等于二，这样长跨方向的弯矩可以忽略不计，近视认为力只沿短跨方向传递给长边，板只在长边方向受到支撑。
双向板：可以参照单向板的解释，双向板的受力是沿着两个方向传递给四边的支撑.
单向板与双向板的区别在于长宽比，四边支承的长方形的板，如长跨与短跨之比相差不大，其比值小于二时称之为双向板，大于二时就是单向板，其结构计算的模型是不一样的。
单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时，大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。单向板的受力钢筋为单向配筋，沿短跨方向配置。但在长跨方向亦有弯矩产生，需要配置分布钢筋。
双向板：四边支承的长方形的板，如长跨与短跨之比相差不大，其比值小于二时称之为双向板。在荷载作用下，将在纵横两个方向产生弯矩，沿两个垂直方向配置受力钢筋。
单向板：
四边支承的长方形的板，如长跨与短跨之比等于或大于三时，大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。单向板的受力钢筋为单向配筋，沿短跨方向配置。但在长跨方向亦有弯矩产生，需要配置分布钢筋。
双向板：
四边支承的长方形的板，如长跨与短跨之比相差不大，其比值小于二时称之为双向板。在荷载作用下
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？
在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,
架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。用于定位的后来可以不用，无须计算，而结构架立筋则须计算。架立筋起一定的受压作用，可以在一定程度上提高梁的承载力。
这是两个互相交叉的概念。
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。
架立筋是构造要求的非受力钢筋，一般布置在梁的受压区且直径较小。当梁的支座处上部有负弯矩钢筋时，架力筋可只布置在梁上的跨中部分，两端与负弯矩钢筋搭接或焊接。搭接时也要满足搭接长度的要求并应绑扎。架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。
如果在梁的上下都有通长的钢筋，一般在梁上（受压区）且直径较小的是架力筋，在梁下的是都受力钢筋。
负筋:就是负弯矩钢筋，弯矩的定义是下部受拉为正，而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉，也就是承受负弯矩，所以叫负弯矩钢筋。（ 支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋，梁或板的面筋就是负筋）
拉结筋：在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋 。是加强框架填充墙与柱连结的受力钢筋，提高了填充墙稳定性和抗震能力。
钢筋扫盲
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。
五、 标注示例：
KL7（3）300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
（-0.100）
4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25
□———————————□———————□———————————□
4Φ25 2Φ25 4Φ25
300×700
N4φ10
KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
Y500×250 表示梁下加腋，宽500，高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.
G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.
N是受扭筋的意思，G是构造筋的意思！
7
没有标注N 的就是构造钢筋G,G是15D,N是LaE
钢筋算量基本方法
钢筋算量基本方法
第一章梁
第一节框架梁
一、首跨钢筋的计算
1、上部贯通筋
上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
端支座负筋长度：第一排为Ln/3＋端支座锚固值；
第二排为Ln/4＋端支座锚固值
3、下部钢筋
下部钢筋长度＝净跨长＋左右支座锚固值
注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？
现在我们来总结一下以上三类钢筋的支座锚固判断问题：
支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } （03G101-1-57）
图90框架梁截面图）
板配筋图识读
看下图学习板配筋图识读方法
（图91板配筋图）
图中上铁共有5种不同类型，下铁随板跨配置不同直径及间距的钢筋，如1、2轴跨间板后h为100mm，下铁沿纵向为HPB235级直径为8mm、间距为200mm的钢筋，横向为HPB235级直径为10mm、间距为100mm的钢筋；分布筋均为HPB235级直径为6mm、间距为250mm的钢筋。
（图76柱平法施工图内容）
梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。
平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。如图72所示
图73四个梁截面系采用传统表示方法绘制
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表11的规定。
（图78梁的截面配筋图）
表10 梁编号
梁类型
代号
序号
跨数及是否带有悬挑
楼层框架梁
KL
X X
(X X)、 (X X A)或(X X B)
屋面框架梁
WKL
X X
(X X)、 (X X A)或(X X B)
框支架
KZL
X X
(X X)、 (X X A)或(X X B)
非框架梁
L
X X
(X X)、 (X X A)或(X X B)
悬挑梁
XL
X X
井字梁
JZL
X X
(X X)、 (X X A)或(X X B)
1、梁集中标注
梁集中标注的内容，有五项必注值及一项选注值，规定如下：
第一项：梁编号
第二项：梁截面尺寸b×h(宽×高)
第三项：梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数
第四项：梁上部通长筋或架立筋
第五项：梁侧面纵向构造钢筋或受扭钢筋
第六项：梁顶面标高高差
2、梁原位标注
（1）梁支座上部纵筋
当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开
当同排纵筋有两种直径时，用加号“+”将两种直径相连，注写时将角部纵筋写在前面。
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注
(2) 梁下部纵筋
①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开
②当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时角筋写在前面
③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
④当已按规定注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。
(3) 附加箍筋或吊筋
附加箍筋和吊筋可直接画在平面图中的主梁上，用线引注总配筋值(见图76)。当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不同时，再原位引注。
（图79 附加箍筋和吊筋的画法示例）
(4) 当在梁上集中标注的内容不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。
梁的原位标注和集中标注的注写位置及内容见图75。
梁平法施工图平面注写方式示例见图76
（图80 梁的标注注写位置及注写内容）
1、 什么是容积率？答：容积率是项目总建筑面积与总用地面积的比值。一般用小数表示。
2、 什么是建筑密度？答：建筑密度是项目总占地基地面积与总用地面积的比值。一般用百分数表示。
3、 什么是绿地率（绿化率）？答：绿地率是项目绿地总面积与总用地面积的比值。一般用百分数表示。
4、 什么是日照间距？答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。
5、 建筑物与构筑物有何区别？答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。
6、 什么是建筑"三大材"？答：建筑"三大材"指的是钢材、水泥、木材。
7、 建筑安装工程费由哪三部分组成？答：建筑安装工程费由人工费、材料费、机械费三部分组成。
8、 什么是统一模数制？什么是基本模数、扩大模数、分模数？答：（1）、所谓统一模数制，就是为了实现设计的标准而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。 （2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。 （3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm）。建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。 （4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M（50mm）。建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。
9、 什么是标志尺寸、构造尺寸、实际尺寸？答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。标志尺寸应符合模数制的规定。
（2）、构造尺寸是建筑制品、建筑构配件的设计尺寸。构造尺寸小于或大于标志尺寸。一般情况下，构造尺寸加上预留的缝隙尺寸或减去必要的支撑尺寸等于标志尺寸。（3）、实际尺寸是建筑制品、建筑构配件的实有尺寸。实际尺寸与构造尺寸的差值，应为允许的建筑公差数值。
10、 什么是定位轴线？答：定位轴线是用来确定建筑物主要结构或构件的位置及其标志尺寸的线。
11、 什么是横向、纵向？什么是横向轴线、纵向轴线？答：（1）、横向，指建筑物的宽度方向。 （2）、纵向，指建筑物的长度方向。 （3）、沿建筑物宽度方向设置的轴线叫横向轴线。其编号方法采用阿拉伯数字从左至右编写在轴线圆内。 （4）、沿建筑物长度方向设置的轴线叫纵向轴线。其编号方法采用大写字母从上至下编写在轴线圆内（其中字母I、O、Z不用）。
12、 什么是房屋的开间、进深？答：开间指一间房屋的面宽，及两条横向轴线之间的距离；进深指一间房屋的深度，及两条纵向轴线之间的距离。
13、什么是层高？什么是净高？答：层高指建筑物的层间高度，及本层楼面或地面至上一层楼面或地面的高度；净高指房间的净空高度，及地面至天花板下皮的高度
14、 什么是建筑总高度？答：建筑总高度指室外地坪至檐口顶部的总高度。
15、 什么是标高？什么是绝对标高、相对标高？答：（1）、建筑物的某一部位与确定的水基准点的高差，称为该部位的标高。 （2）、绝对标高亦称海拔高度，我国把青岛附近黄海的平均海平面定为绝对标高的零点，全国各地的标高均以此为基准。 （3）、相对标高是以建筑物的首层室内主要房间的地面为零点（+ 0.00），表示某处距首层地面的高度。
16、 什么是建筑面积、使用面积、使用率？什么是交通面积、结构面积？答：（1）、建筑面积指建筑物长度、宽度的外包尺寸的乘积再乘以层数。它由使用面积、交通面积和结构面积组成。（2）、使用面积指主要使用房间和辅助使用房间的净面积（净面积为轴线尺寸减去墙厚所得的净尺寸的乘积）。（3）、使用率亦称得房率，指使用面积占建筑面积的百分数。 （4）、交通面积指走道、楼梯间、电梯间等交通联系设施的净面积。 （5）、结构面积指墙体、柱所占的面积。
17、 什么是红线？答：红线指规划部门批给建设单位的占地面积，一般用红笔圈在图纸上，具有法律效力。
18、 建筑物如何划分等级？答：建筑物的等级是依据耐久等级（使用年限）和耐火等级（耐火年限）进行划分的。 （1）、按耐久等级划分，共分为四级：一级，耐久年限100年以上；二级，耐久年限50~100年；三级，耐久年限25~50年；四级，耐久年限15年以下。 （2）、按耐火等级划分，共分为四级：从一级到四级，建筑物的耐火能力逐步降低。
19、 什么是砖混结构？答：房屋的竖向承重构件采用砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，此类结构形式叫砖混结构。
20、 什么是框架结构？答：框架结构指由柱子、纵向梁、横向梁、楼板等构成的骨架作为承重结构，墙体是围护结构。
21、什么是剪力墙？答：剪力墙指在框架结构内增设的抵抗水平剪切力的墙体。因高层建筑所要抵抗的水平剪力主要是地震引起，故剪力墙又称抗震墙。
22、 什么是框架?剪力墙结构？答：框架?剪力墙结构指竖向荷载由框架和剪力墙共同承担；水平荷载由框架承受20%~30%，剪力墙承受70%~80%的结构。剪力墙长度按每建筑平方米50mm的标准设计。
23、 什么是全剪力墙结构？答：全剪力墙结构是利用建筑物的内墙（或内外墙）作为承重骨架，来承受建筑物竖向荷载和水平荷载的结构。
24、 什么是筒体结构？答：筒体结构由框架-剪力墙结构与全剪力墙结构综合演变和发展而来。筒体结构是将剪力墙或密柱框架集中到房屋的内部和外围而形成的空间封闭式的筒体。其特点是剪力墙集中而获得较大的自由分割空间，多用于写字楼建筑。
25、什么是钢结构？答：钢结构是建筑物的主要承重构件由钢材构成的结构。具有自重轻、强度高、延性好、施工快、抗震性好的特点。钢结构多用于超高层建筑，造价较高。
26、 与砖混结构相比，框架结构有何优、缺点？
答：优点：
（1）、自重轻：砖混结构自重为1500公斤/平方米；框架结构如采用轻板（加气混凝土隔墙、轻钢龙骨隔墙等）的自重为400公斤~600公斤/平方米，仅为砖混结构的1/3。
（2）、房间布置灵活：框架结构的承重结构为框架本身，墙板只起围护和分隔作用，因而布置比较灵活。
（3）、增加了有效面积：框架结构墙体较砖混结构薄，相对的增加了房屋的使用面积。缺点：
缺点：
（1）、用钢量比砖混结构高出约30%，与砖混结构相比，造价偏高。
（2）、部分柱子截面尺寸过大，会凸出墙外，影响美观。
27、 地基和基础有什么区别？
答：（1）、地基是基础下面的土层，它的作用是承受基础传来的全部荷载。
（2）、基础是建筑物埋在地面以下的承重构件，是建筑物的重要组成部分，它的作用是承受建筑物传下来的全部荷载，并将这些荷载连同自重传给下面的土层。
28、 什么是基础埋深？什么是深基础、浅基础？
答：（1）、基础埋深是指从室外设计地坪至基础底面的垂直距离。
（2）、埋深大于等于5米的基础称为深基础；埋深在0.5米~5米之间的基础称为浅基础。基础埋深不得浅于0.5米。
29、 建筑物的基础可按哪三种不同的方法分类？
答：（1）、按使用材料分：可分为砖基础、毛石基础、混凝土基础、钢筋混凝土基础等。
（2）、按构造形式分：可分为独立基础、条形基础、井格基础、板式基础、筏形基础、箱形基础、桩基础等。
（3）、按使用材料受力特点分：可分为刚性基础和柔性基础。
30、什么是防潮层？答：为了防止地下潮气沿墙体上升和地表水对墙面的侵蚀，采用防水材料将下部墙体与上部墙体隔开，这个阻断层就是防潮层。防潮层的位置一般在首层室内地面（+0.00）下60mm~70mm处，及标高-0.06m~-0.07m处。
1.什么是建筑？建筑的三要素是什么？
建筑：建筑是人们为满足生活、生产或其他活动的需要而创造的、有组织的空间环境。
建筑的三要素：建筑功能、建筑技术、建筑形象
2.我国建筑方针是什么？
适用、安全、经济、美观
3.什么是地震震级与地震烈度？地震烈度分为几度？
地震震级：地震的强烈程度，震级一般采取里氏震级。
地震烈度：地面及房屋建筑受地震破坏的程度，一般分为12度。
4.建筑耐久年限，耐火等级各分几级？
建筑物的耐久年限分四级，一般民用建筑以二级居多。
建筑物的耐火等级分四级，高层耐火等级分一、二级，其余分一、二、三、四级。
5.什么是建筑模数？基本模数单位是多少？
建筑模数是一种标准尺度单位。
基本模数单位： M= 100mm 。
1.什么是建筑结构？
结构是建筑物的骨架，支撑着自然的和人为的作用力，是建筑物能够存在的根本原因。
2.建筑结构的基本构件类型有哪些？各有什么作用？
板、梁、柱、墙、基础
板--板是覆盖一个具有较大平面尺寸，但却具有相对较小厚度的平面形结构构件。
梁--梁一般指承受垂直于其纵轴方向荷载的线型构件。
柱--柱是承受平行于其纵轴方向荷载的线形构件，它的截面尺寸小于它的高度，一般以受压和受弯为主，故柱也称压弯构件。
墙--墙主要是承受平行于墙体方向荷载的竖向构件，它在重力和竖向荷载作用下主要承受压力，有时也承受弯矩和剪力。
基础--基础是地面以下部分的结构构件，用来将上部结构（即地面以上结构）所承受的荷载传给地基。
3.现浇钢筋混凝土楼板有几种？
梁板式楼板、板式楼板、压型钢板组合楼板、无梁楼板
4.梁的高跨比一般为多少？
1/8—1/12
5.按结构形式分基础有哪五种？各适用于哪种情况？
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
