某厂房施工组织设计(doc-88页).docx

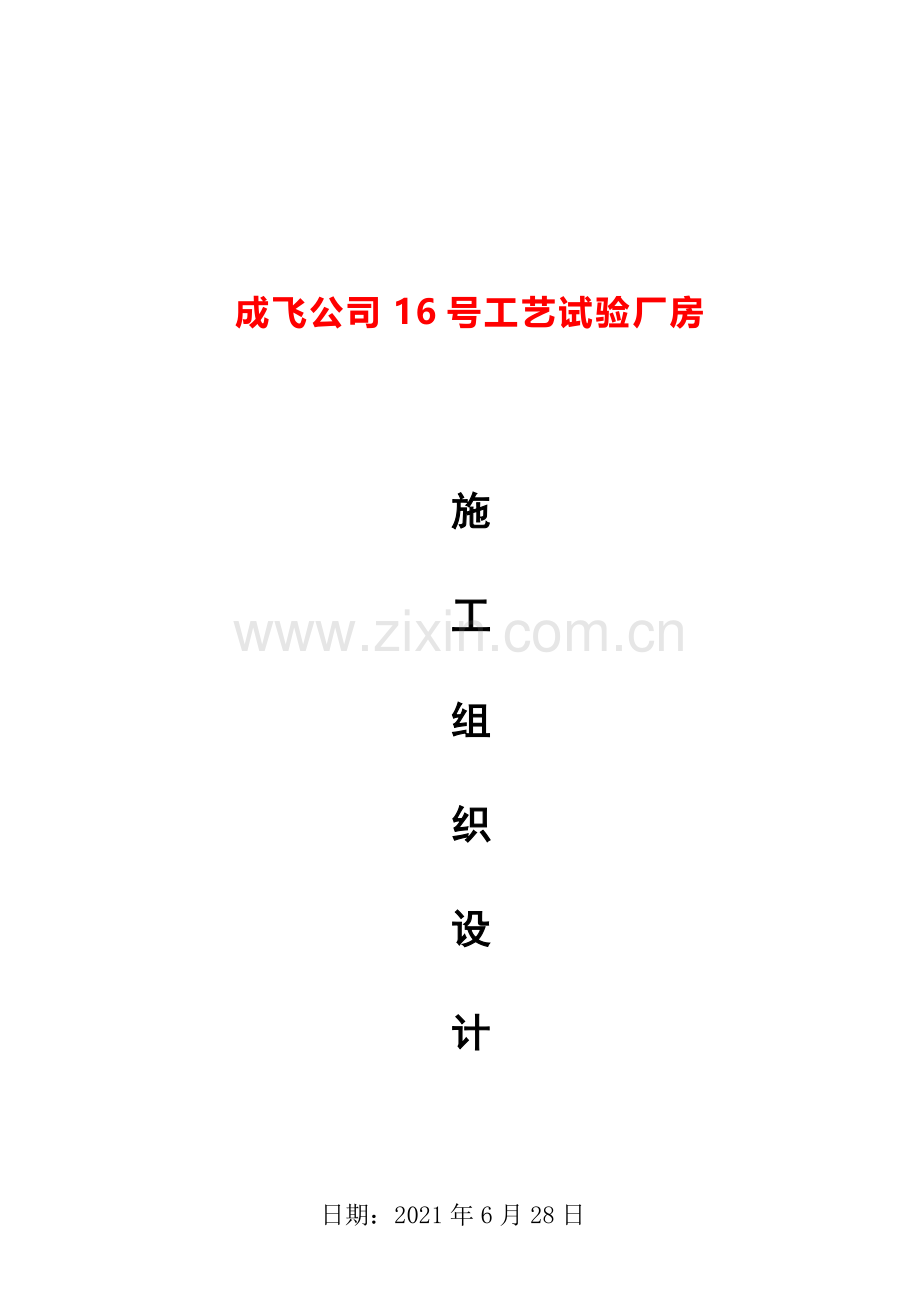

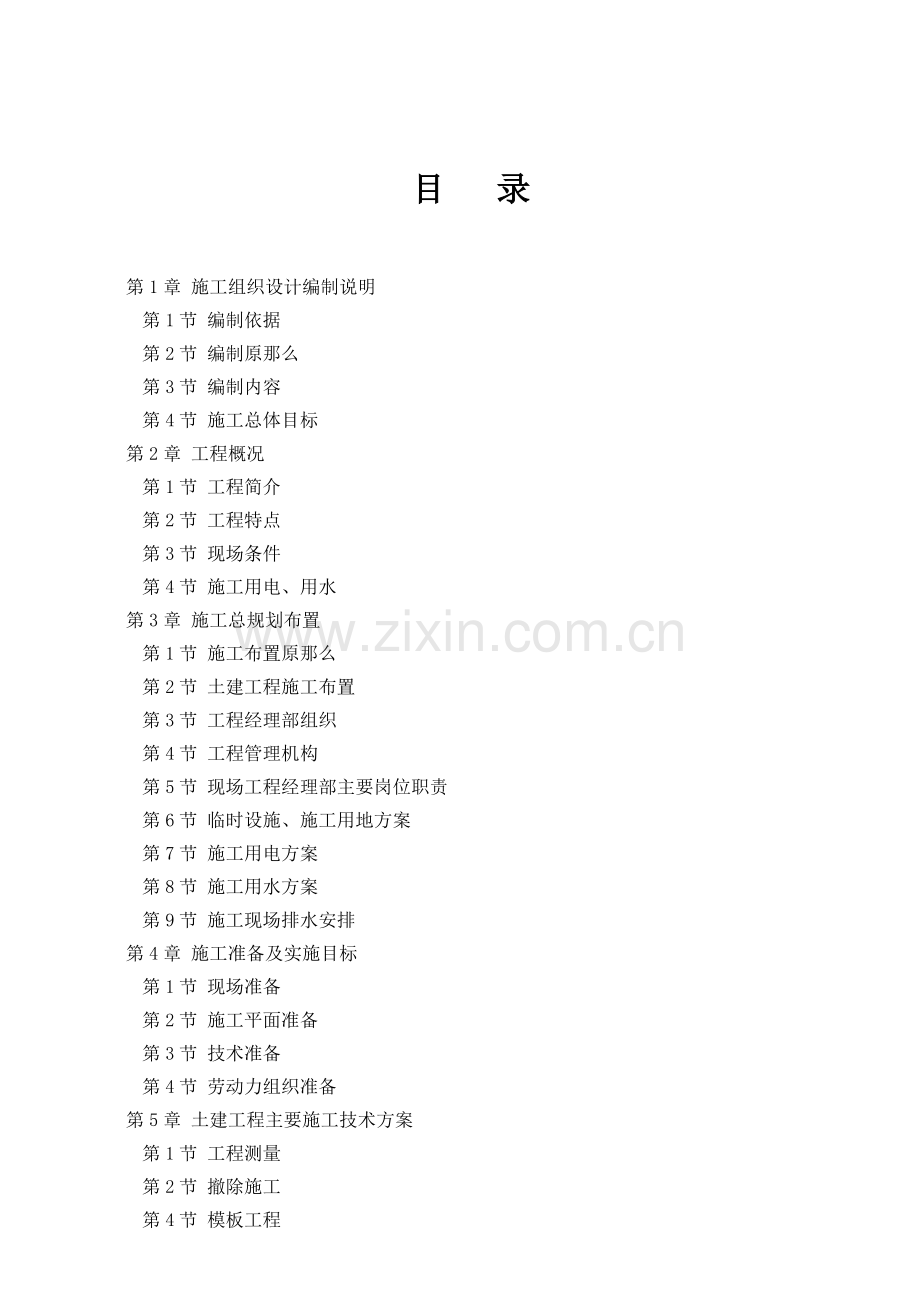

成飞公司16号工艺试验厂房施工组织设计日期：2021年6月28日目 录第1章 施工组织设计编制说明第1节 编制依据第2节 编制原那么第3节 编制内容第4节 施工总体目标第2章 工程概况第1节 工程简介第2节 工程特点第3节 现场条件第4节 施工用电、用水第3章 施工总规划布置第1节 施工布置原那么第2节 土建工程施工布置第3节 工程经理部组织第4节 工程管理机构第5节 现场工程经理部主要岗位职责第6节 临时设施、施工用地方案第7节 施工用电方案第8节 施工用水方案第9节 施工现场排水安排第4章 施工准备及实施目标第1节 现场准备第2节 施工平面准备第3节 技术准备第4节 劳动力组织准备第5章 土建工程主要施工技术方案第1节 工程测量第2节 撤除施工第4节 模板工程第5节 混凝土工程第6节 脚手架工程第7节 砌筑工程第8节 钢结构屋架施工方案第9节 彩板安装工程第10节 楼地面工程施工方案第11节 套管螺栓施工方案第12节 装饰工程施工方案第13节 屋面保温防水工程施工方案第14节 安装工程施工方案第6章 劳动力安排方案第1节 劳动力方案编制原那么第2节 劳动力方案第7章 确保工程质量的技术组织措施第1节 质量方针第2节 质量目标第3节 质量保证体系第4节 质量保证措施第5节 施工“质量通病防范、处理、控制的详细措施第8章 确保平安生产的技术组织措施第1节 平安目标第2节 平安保证体系第3节 保证平安的措施第9章 工期方案及工期保证措施第1节 工期安排原那么第2节 工期目标第3节 进度方案第4节 工期保证措施第5节 施工进度管理制度第10章 确保文明施工和环境保护的技术组织措施第1节 文明施工第2节 环境保护措施第11章 技术档案的管理第1节 施工技术资料和管理第2节 技术档案的内容第12章 特殊季节施工技术措施第1节 冬期施工措施第2节 雨期施工措施第3节 高温季节施工措施第13章 施工协调管理第1节 与设计单位间的协调管理第2节 与监理工程师工作的协调管理第3节 与各专业作业队的协调管理第4节 与业主指定分包单位的协调管理第5节 协调管理方式第14章 施工保密措施第1章 施工组织设计编制说明第1节 编制依据1 成飞公司16号工艺试验厂房工程招标文件2 中国航空工业规划设计研究院的施工图纸及相关标准图集3 ?工程测量标准?GB50026-934 ?钢筋焊接及验收标准?JGJ18-965 ?钢筋混凝土结构设计标准?GB50010-20026 ?混凝土结构工程施工质量验收标准?GB50204-20027 ?建筑工程质量评定标准?GBJ302-888 ?钢结构工程施工质量验收标准?GB50205-20019 ?钢筋焊接接头试验方法标准?JGJ/T27-200110?砌体工程施工及验收标准?GB50203-200211?屋面工程质量与验收标准?GB50207-200212?建筑电气工程施工质量验收标准?GB50303-200213?建筑给水排水及采暖工程施工质量验收标准?CJJ/T29-9814?给水排水管道工程施工及验收标准?GB50268-9715?工业金属管道施工及验收标准?GB50235-9716?建设工程管理标准?GB50326-200117?建设工程施工现场管理规定?18我公司ISO9002?质量保证手册?、?质量体系程序文件?19我公司长期积累的丰富施工组织经验及施工能力第2节 编制原那么1 本投标施工组织设计编制将遵循四项根本原那么，即一是符合性原那么；二是先进性原那么，三是合理性原那么，四是满足业主要求的原那么。2 满足业主对工程质量、工期要求及平安生产、文明施工要求的原那么；3 满足与业主、监理、设计及有关单位协调施工的原那么；4 充分利用充足的施工机械设备，积极创造施工条件，做到连续均衡生产、文明施工；5 采用先进的施工工艺、施工技术，制定科学的施工方案；6 贯彻施工验收、平安及健康、环境保护等方面的法规、标准标准和规程，以及有关规章制度，保证工程质量和施工平安；7 采用科技成果和先进的技术组织措施，节约施工用料，提高工效，降低工程本钱；8 充分利用高新技术，提高机械化施工程度，减少笨重体力劳动，提高劳动生产率；9 充分利用原有和正式工程建筑和设施，减少临时设施，节约施工用地；10 合理选择资源和运输方式，节省费用开支。第3节 编制内容我公司在认真分析研究了招标文件、设计图纸及技术要求，并对施工现场进行了详细踏勘的前提下，编制施工组织设计，分别对施工组织、劳动力方案、施工总布置、施工总进度、施工技术方案、主要施工机械设备、质量平安保证措施、文明施工及环境保护措施等进行了详细阐述。第4节 施工总体目标16号工艺实验的厂房工程施工提供完整的纲领性技术文件，我公司将从战略高度重视本工程的建设，响应招标文件全部条款，采取切实可行的措施，用以指导该工程的施工组织与管理，以确保优质、高速、平安、文明地完成该工程的施工任务。确保工程到达如下目标：1 质量目标：到达国家现行合格标准。2 工期目标：150日历天。3 平安目标：完全响应公司的平安施工管理规定。4 环保目标：到达环境保护法、相关法规标准。5 文明施工目标：文明施工标准化工地。 第2章 工程概况第1节 工程简介本工程为成都飞机工业集团有限责任公司16号工艺试验厂房工程，建设地点为成都飞机工业集团有限责任公司生产区。厂房轴线总尺寸为126.56*24m, 北段厂房为排架结构钢筋混凝土柱、刚屋架，跨度24m，柱距为6m，柱顶高度为11m，厂房内设1台2吨支柱式吊车。南段为钢筋混凝土框架结构， 2 层局部1层，网柱8m*8m,建筑高度m。建筑占地面积2920，建筑面积4505。本工程结构抗震按7 度设防，抗震等级为二级。建筑物主体结构设计合理使用年限为50年。本工程承重墙及非承重墙采用页岩砖砌筑。第2节 工程特点1本工程为一般厂房结构，施工难度不大，属于常规施工。2属厂区内施工，业主对平安环境、环保、健康、噪音无干扰的文明施工要求较高。第3节 现场条件 1、 场地条件本工程场内外道路畅通，施工用水、用电均由业主指定接口与现场管线接通。 2、 气象资料我单位如有幸中标，首先将搜集当地1020 年有关气象资料，并对收集的资料进行分析。从中了解有关规律性，以有效指导施工。以下是我公司掌握的市气象资料：1 气温1) 极端最高气温412) 极端最低气温3) 常年平均气温4) 夏季通风主外计约温度305) 冬期通风主外计约温度32 湿度1) 年平均相对湿度66%2) 夏季通风计约相对湿度81%3) 冬期通风计约相对湿度61%3 风向及频率1) 夏季主导风向和频率SSE 20%2) 冬期主导风向和频率NW 14%3) 根本风压4) 根本雷压4 降水量：1) 年平均降雨量2) 一昼夜最大降雨量3) 一h 最大降雨量4) 最大冻土深度540mm5) 最大积雪深度280mm第4节 施工用电、用水业主在施工现场附近已接通自来水水管，施工用水由业主指定就近在现有管线上接通引至施工现场各用水点即可。施工现场由业主提供50kW 的电源，根据施工情况，我公司在现场另外备用一台75kW 的发电机供施工使用。第3章 施工总规划布置第1节 施工布置原那么充分发挥公司自身管理优势、设备优势及资源优势，贯彻“信守合同，保证质量，优质效劳，持续改良，为业主提供满意的建设工程产品的质量方针，施工生产经营活动中，始终坚持以“质量、工期、效劳为宗旨，积极开展创优活动。创立优质工程是本公司永恒的目标，强化质量管理是本公司永恒的主题。3.1.1 本工程施工布置首先满足业主对施工区域的整体规划要求及施工进度要求。.2 施工所需的各项临时设施均在本合同招标文件中所规定的范围内布置，并严格按照业主指定的位置进行布置。3.1.3 施工区内临时设施集中布置，污水集中处理，其他临时库房、场所等根据现场情况和实际需要合理规划布置。3.1.4 施工布置符合国家及业主有关平安、防火、卫生、环境保护等规定与要求。第2节 土建工程施工布置 1、 原那么要求按先地下后地上的原那么，将工程划分为结构、装修和收尾三个阶段。结构施工阶段：以结构为主要施工工期控制线，采取流水的均衡施工法组织施工，1 台龙门吊配合垂直运输。根据招标文件提示，工艺实验厂房工程施工将为流水作业。装修施工阶段：主体结构分层进行结构验收后，室内装修随围护墙的砌筑由下向上顺序进行，结构封顶后，抢屋面工程，外墙装修由上至下进行，合理搭接工序，尽可能安排交叉作业以缩短工期。水、暖、电设备等视工程进展，配合土建穿插进行。收尾竣工阶段：零星装修，水、暖、电等收尾工作抓紧进行，清理完毕，组织竣工验收。 2、 施工顺序.1 工艺试验厂房工程主体结构施工顺序见图3-1。施工准备工作主体工程结构封顶墙体砌筑屋面系统安装安装施工楼地面及室内外装修竣工验收室外地坪、散水施工图3-1 主体结构施工顺序图第3节 工程经理部组织一、施工组织机构建立我公司针对此工程的重要性，将组建一个由公司优秀的工程经理部来负责此工程的具体施工管理。我公司郑重承诺：针对此工程工程，我公司推选的工程班子一律持证上岗、押证施工，并且该工程经理部仅负责此工程，工程经理将对工程质量、工期、平安、本钱及文明施工全面负责，各施工管理人员在工程经理的直接指导下做到有方案的组织施工，确保工程质量、工期、平安等方面到达目标要求。二、施工组织机构重点管理内容1、总平面平安管理2、根底施工管理3、主体结构、吊装工程施工管理4、装饰装修阶段施工管理5、屋面防水施工工程部根据以上五个管理重点，建立质量保证体系，对该工程进行质量监督，质量控制，对技术难度大，质量易波动，对整个工程质量有重要影响，易出质量问题的施工过程进行管理，在工程施工中明确各级责任，实行三检制，由操作人员进行自检，由施工人员组织的班组之间和上下工序之间的互检，专职质检人员对工程质量的专检，通过质量保证体系有效运行，确保工程验收合格，最终实现将质量一流的工程产品奉献给业主的承诺。三、本工程领导小组本工程列为公司的重点工程，并成立以公司主管生产的副经理为组长，公司总工程师为副组长，技术科负责人、质安科负责人、材料科负责人、设备科负责人为组员的工程领导小组。四、工程工程经理部1、施工组织机构的建立施工管理模式为：继续推行国家建设部颁发的建设工程工程法施工，实行工程目标责任管理，组成精干的工程管理领导班子，按照工程工程内在规律，严密组织技术、质检、劳务、材料、设备、平安等生产要素部门，对工程施工进行全员、全面、全过程的系统综合管理。抽调技术素质精良、能打硬仗的施工队伍投入本工程施工，最终使本工程优质、快速、平安、低耗地建成，为业主提供符合设计意图的优质建筑产品，确保业主的工程投资效益及建筑使用功能。五、水电安装施工组织由于本工程质量要求高、工期较紧，安装工程须依照土建进度控制方案安排作业，并组织各工种优势力量与土建流水作业取得一致，按照旬、月、季度方案的要求，倒排工期，做好土建安装的协调配合，现场的安装工程工程经理部由施工过各类民用建筑的水电工长、班组长、高级技工参加施工；同时，在技术、机具、材料、设备等方面作为重点工程组织力量保证需要。工程部主要成员岗位职责根据本工程的特点，在施工组织管理中，必须严格实行科学化统筹管理，全面推行工程法施工及开展QC攻关小组活动，成立工作工程现场领导机构，在这种机构中充分发挥工程经理和公司两级的作用，工程经理受法人委托全权负责该工程的施工和管理，工程经理有权决定工程组成人员，有权以按劳分配的原那么确定施工人员的劳动报酬，有权对外签定施工设备、材料供给合同，并对该工程的质量、工期和经济效益负责。公司领导和各职能部门经常深入现场，协调施工单位与建设单位、土单位与安装单位及其它协作单位的相互配合，协助工程经理解决经营、管理中存在的技术、质量等问题。一、工程经理岗位职责1、工程经理对本工程部的工程质量负责。2、坚持“质量第一的方针，正确处理施工进度与质量的关系。3、认真执行各项质量制度和质量控制程序，严肃工艺纪律，严格执行“五不准原那么和“三检制，对本工程部人员违反工序纪律造成的质量问题负领导责任。4、组织好工程部内的均衡生产和工序管理。5、组织质保体系的现场实施工作，对工程质量指标的完成负责。6、定期召开质量例会，及时组织不合格品的质量分析会，对质量事故及不合格品按“三不放过的原那么进行分析、处理。7、负责组织施工过程的各种原始记录及统计工作，保证各种原始资料的完整性、准确性和可追溯性。8、制定有质量否决权的经济责任制，并认真贯彻实施。9、组织好对本工程部的质量教育工作，积极开展QC小组活动。二、工程副经理岗位职责1、工程副经理对分管的工程质量负责。2、坚持“质量第一的方针，当进度与质量发生矛盾时，须在保证质量的前提下保证进度。3、认真执行各项质量制度和质量控制程序，严肃工艺纪律，严格执行“五不准原那么和“三检制，对分管部门人员违反工序纪律造成的质量问题负领导责任。4、协助工程经理组织好工程部内的均衡生产，工序管理和协作单位的协调工作。5、组织好分管质保体系的现场实施工作，对工程指标完成负责。6、在掌握生产进度的同时掌握质量动态，定期召开质量例会，及时组织不合格品按“三不放过的原那么进行分析处理。7、负责组织分管施工过程的各种原始记录及统计工作，保证各种原始资料的完整性、准确性和可追溯性。8、制定分管有质量否决权的经济责任制，并认真贯彻实施。9、组织好分管的质量教育工作，积极开展QC小组活动。三、技术负责人岗位职责1、严格贯彻执行国家技术标准、标准、规程、执行技术管理制度、负责技术管理和试验管理、组织实施施工过程的质量检查和质量控制。2、组织图纸会审、编制工程质量方案或实施方案，制定关键工序及特种工艺的质量控制程序，建立关键工序质量跟踪卡和工序质量控制点，对关键工序进行技术指导，对跟踪卡的填写质量和可靠性负责。3、主持单位工程的定位放线或复核工作。4、负责本工程部编制，保管的各种技术文件，资料的质量，对由文件过失引起的质量事故负责。5、参加工程质量事故的处理，对工程施工过程不合格品的原因，责任和纠正措施的落实负责。6、负责检查工艺的执行情况。7、协助工程经理搞好各种技术培训工作，参加并指导QC小组活动。四、责任工长岗位职责1、贯彻执行公司技术管理，检验和试验管理制度，作好施工过程中的质量控制，保证工程质量，对工程质量负直接责任。2、坚持质量标准，做好设计和物资供给部门的质量信息反响工作，及时向有关部门报送质量信息。3、对本工程的测量、定位、水准、标高及定位放线等负直接的技术责任。4、负责组织隐蔽工程的检查验收工作，经认定全部符合要求前方可签证和进行下道工序的施工。5、严格检查和管理，不使用不合格原材料，行之有效的技术管理制度，坚持样板带路搞好工程质量。6、认真填写施工日志，支持质检员、平安员的工作，按规定做好整个施工过程中的质量记录。7、严格按程序施工，组织均衡生产，做好文明施工，组织班组工人进行自检、互检、主持工序交接检查和分局部项工程质量评定，并对存在的问题或隐患实施纠正或预防措施。五、专职质量检查员职责1、按国家质量检验评定标准和施工标准要求，及时办理工程质量的实测和评定，对不符合质量标准的工程，责令整改返工。2、协助现场工长的操作班组搞好自检互检，掌握工程施工质量，班组操作质量的现状和动态，监督针对质量事故、质量隐患制定的纠正、预防措施的实施。3、坚持原那么，如实反映质量情况，坚决行使质量检查员的权限，严格检查，搞好工序质量控制的监督检查。六、工长职责1、严格按设计图纸、施工标准、操作规程、施工组织设计、技术措施、流水网络控制方案进行施工，认真向班组进行技术质量平安交底和签发限额领料单，随时检查催促。2、经常向工人进行“质量第一和普及全面质量管理教育，组织并指导一个QC小组活动。3、严格按程序施工，组织均衡生产，做到文明施工。4、认真填写施工日志，做好施工过程中的原始记录。5、组织隐蔽工程的检查验收工作，经认定全部符合要求前方可办理签证和进行下道工序的施工。6、推广应用新工艺、新技术、新材料、坚持样板施工，不断提高工程质量。7、严格检查和管理，对质量不合格者不得签发工资，不合格的材料坚决不用，保证施工质量。七、内业技术员岗位职责1、在工程负责人指导下，认真熟悉图纸，学习各种规程标准及技术标准，参加图纸会审，负责图纸资料管理。2、参加三通一平及测量放线工作。3、收集、保管、整理工作技术资料，并及时校核，发现问题时及时向有关部门和人员汇报。4、参加分部工程的施工验收和评定工作。5、认真填报各种技术报表。6、不断提高施工质量，组织班组开展QC小组活动和QC知识学习。八、材料员岗位职责1、所有材料人员必须经过公司或上级主管部门培训合格后，持证上岗，认真执行公司有关物质政策，搞好现场材料供给与管理，满足生产要求。2、采购材料按方案填写采购单，抓好各环节核算，大力降低本钱。3、严格执行现场材料的收、发、管、用规定，不准非库房员代收、代发；材料收、发帐目清楚，帐物相符；做好材料的各种台帐、记录，报表需齐全真实；所有资料应按月装订成册，廉价保管和核查。4、严格限额领料制度，做好材料核算工作。分局部项完工后，应随时总结实耗预算比照资料，超耗查原因。5、进库物资要严格按标准进行检验，资料齐备，防止过失；库存物资必须分类堆码整齐，分类入库；随时检查所管内物资的情况，不得发生变质、受潮、变形等现象。6、保持库房内处的整洁，工作细心，收发及时准确。7、按规定及时报送各种报表，数据无过失。九、预算员岗位职责1、工程预算员必须经过公司或上级主管部门培训合格后，执行上岗。2、严格执行国家和地区颁发的价格政策，建安工程收费标准以及现行的工程预算定额。3、参加工程会审，认真熟悉图纸，及时编制施工图预算。认真及时收集有关资料，办理追加减预算，竣工结算。4、参加招、投标工程的会议，编制投标预算，有效标率达90%以上。5、保证预算的准确率达95%，工程结算准确率达98%，结算损失应小于2%。6、参加上级业务部门组织的业务学习，对预结算中的问题及时反响公司有关部门商量解决。7、积极努力，认真学习，搞好本职工作，为企业尽职尽责。十、平安监理员岗位职责1、平安监理员必须经过公司或上级主管部门培训，执行上岗，对工程工程的平安生产情况进行监督检查、催促整改、指导效劳。2、有权制止“三违现象，对严重违章的工程有权要求停工。有权制止不符合平安生产要求的机具设备和防护设施的使用。认真执行“违章记载，做好事故的预防工作，填报相关统计报表。3、参加施工组织设计方案的讲座和审查，催促平安技术交底；发生伤亡事故按规定及时向领导报告，参加工伤事故调查处理。4、协助并催促工程经理部对新进工人包括外用工进行入场前“平安教育。5、参加工程平安检查评定及复查工作，负责监督平安技术措施的实施，做好平安根底工作。6、协同工程制定并完善“工程文明施工标准，做好文明工地创立工作。7、做好相关资料，文件的保管及归档工作。十一、班组长职责对班组生产全面负责，组织全组落实生产方案、合理安排责任到人、保证工期质量，全面完成生产任务。掌握生产进度，不断总结平安生产经验，开展QC活动不断提高技术水平。抓好五大员工作，完善各种经济责任制，搞好班组管理。定期召开班组生产会，召开班组经济，质量，平安事故分析会，搞好班组两个文明建设。本工程方案设立一个工程部，由四部一室组成，技术质量部、工程部、经营方案部、物资设备部、办公室。各部门的责任明确，建立健全的管理制度，责任落实到人。工程部管理人员构成工程领导小组工程经理综合施工员工程副经理工程技术负责人工程土建负责人工程安装负责人安全员质量检验员资料员方案统计员内业技术员土建施工员安装施工员预算员财务员试验计量员吊装专业工长材料员各作业班组第5节 临时设施、施工用地方案所有大临设施及用地安排均需在业主指定的位置合理安排。具体布置详见附图8。第6节 施工用电方案从业主提供的总电源点引出供电线路，沿建筑四周道路埋设电缆，并引入各个施工点。本工程的施工用电方案为120kW。第7节 施工用水方案在业主提供的施工供水点接DN80 镀锌主供水管，装表计量使用，用DN40 镀锌管引至各用水点，兼作消防用水，穿越道路做套管保护。本工程的施工现场总用水量顶峰期为50L/S第8节 施工现场排水安排施工现场必须保证四周排水通畅，不积水。此项工作已由业主安排第三方完成。第4章 施工准备及实施目标第1节 现场准备 根据施工总平面的要求，做好“三通一平，搭好临时设施，规划材料堆场，器材堆场，选好施工现场出入口。主要机具进场就位，做好现场排水沟网，保持道路畅通。4.1.2 及时规划和布置现场以外的临时场地，以解决生活和生产加工所需要的场地。4.1.3 以业主移交的永久性坐标和高程基准点，按该工程的总平面布置要求，进行场地控制网测量，设置控制测量标桩，引测并埋永久性水准点。4.1.4 拟定有关试验工程方案，建筑材料的试验，检验应在开工前实施。第2节 施工平面准备施工总平面布置见附图5。第3节 技术准备4.3.1 组织技术人员深化施工组织设计和分项工程的作业设计。4.3.2 组织施工人员进行施工图纸自审、会审，听取设计交底，并审查施工图纸，了解设计意图，明确质量要求。尽可能将图纸上的问题解决在工程开工之前。4.3.3 配备施工技术标准及配备完好的施工检测器具。4.3.4 依据评定标准和工程特点，合理的划分分项、分部、单位工程，以便进行各项指标控制。4.3.5 工程技术负责人做好同工长的全面技术交底，填写?单位工程技术交底记录?，并分阶段进行技术、质量、平安、工期交底。4.3.6 提出钢筋加工料单。 编制该工程的施工预算，进行工料分析。第4节 劳动力组织准备4.5.1 根据工程的特点，选择适宜的操作工及普通工人。4.5.2 对作业层人员进行技术培训、技术交底、平安交底，并作好进场的准备。4.5.3 针对工程特点和进度，作业层人员有顺序、有组织的进场。 进场劳动力进行施工前的准备工作，包括搭设大临、机械设备的准备保养工作。第5章 土建工程主要施工技术方案根据业主提供的控制点，建立施工测量控制网，作出几条主轴线的控制，经复核无误后，提出测量报验单，经监理同意后，方可进行下道工序的施工。第1节 工程测量 1、 测量依据1 国家现行标准：?工程测量标准?GB5002693；2中国航空工业规划设计研究院的施工图纸及相关标准图集；3 业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。 2、 施工测量的组织1 测量人员的素质该工程的测量工作，关系到建筑物定位及功能间的布局要求，能否满足设计要求，能否满足国内外相关标准的要求。我们将组织有理论和实践经验的测量人员来承当此工程的测量工作。2 施工测量的组织以工程经理部牵头组织专业测量人员组成专业测量组。本工程的测量控制网由我单位测量大队测设，经业主和监理工程师验收确认后，交工程部测量组使用，工程部测量组在使用前应予以检查及复测。 3、 测量设备的配备与管理1 测量设备、仪器准备：GPT8201A全站仪1 台DJ2 经纬仪2 台DJS3精密水准仪2 台钢卷尺50m 2 把弹簧称100N 2 把2 测量设备管理1) 所有测量仪器、钢尺需检定合格前方可使用。2) 严格按照GB50026-93?工程测量标准?要求执行。方格网按级独立网要求测设。3) 所有测量仪器、钢尺等都由专业人员专人负责保管。 4、 建立施工控制网1 根据施工总平面图上拟建的建构筑物的坐标位置、基线、基点的相关数据，城市水准点或设计图纸上指定的相对标高参照点，用经纬仪、水准仪、钢尺进行网点的测设。2 测量按先整体后局部的工作程序进行。3 先在整个建筑场地内建立统一的控制网，作为各建构筑物的定位、放线的依据。4 根据施工控制网进行各建筑物定位测设。5 施工控制网点的测量，应进行闭合误差校该，误差值在1/5000内，可按比例修正，超出允许误差值时，应复测。6 使用经纬仪测设施工控制网点时，测量应不少于一个测回往返测为一个测回。7 建立施工平面控制网使用钢尺量度时，应将钢尺两端尽可能保持在同一水平高度前方可进行量尺。8 统一施工控制网点，水准点及建构筑物的主轴线等控制点标志设置牢固、稳定，不下沉、不变位，并用混凝土保护，重点的标志和环境保护需要，可加栏围护。 5、 高程控制1 根据总平面图上所示的国家水准点标志或勘测设计图纸上指定的水准点相对参照点，用水准仪准确地引测到施工场地附近便于监控的相应位置上，用于监控的水准点位置，应牢固稳定，不下沉，不变形。2 高程的引测应进行往返一个测回，其闭合误差值不得大于等的n 值n 为引测站数，闭合误差值在允许值范围内，可按水平距离比例相应修正。 6、 建构筑物轴线的定位及标定1 根据总平面图或布置平面图所标示的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸。测量由主轴线交点处开始，测量丈量各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复准准确，方可把轴线延伸到建筑物外的轴线桩、龙门架及邻近建构筑物上。2 分画轴线开间尺寸，应用总长度尺寸进行复准，尽量减少分画尺寸积累误差。3 延伸轴线标志的轴线桩、龙门架应设在距离开挖基坑上坡边11.5m 以外，轴线标志应标画出各纵轴线代号。4 延伸轴线标志标画的轴线桩、龙门架及建成构筑物应牢固、稳定、可靠和便于监控。 7、 管道工程测量管道工程应首先了解和掌握管道设计资料，包括管道总平面布置、纵横断面图、管道线路的起、终、转折各点的坐标，各井位距离、标高、坡度等。在收集现场测量控制资料根底上编制施测方案。具体工作内容包括：控制点的加密；管道线路的定位放线；配合管道安装施工的测量。施测中重点管道的起点、转折点、终点测设：根据设计坐标的管道和现场的控制点采用极坐标法或角度交会法测设主点的位置。管道施测精度，导线边长测量相对中误差为1/10000，测角中误差不大于15。管线起、终、转折点定位允许差为正负50mm。第2节 施工准备 1、 确定及封闭.1进场后用明显的标志对工作区域进行标识，采用单排钢管脚手架及彩钢板 厚围护对施工区域进行封闭。5.2.1.2 撤除施工前，详细了解撤除工作范围内的所有的动力设施及正在使用的工厂生产管道，摸清施工区域附近的所有高空设施及地下设施，并在其上标记出“使用中或“停产中。5.2.1.3 明确撤除工程后，与业主及监理单位一起安排撤除工作进度时间表，确保不影响厂内的正常生产。.4 施工时需仔细保护基准点，界碑或其他参照点，如需移动这些参照点必须在业主及监理单位的指示下进行。 2、 临时围护5.2.3.1 撤除施工作业区域必须进行彩板围护，防止施工中产生的碎屑伤及周边的人员，并防止粉尘进入生产车间。5.2.3.2 对周边建构筑物设备、管道上覆盖必要的草袋或麻袋，以防撤除工作对其产生的破坏。5.2.3.3 撤除施工中根据现场实际条件采取搭设钢管脚手架或钢支撑及挂席或彩板等方式进行施工现场的保护和隔离。.4新增设备根底的撤除施工必须全封闭进行，采用搭设脚手架并外覆盖轻质帆布。第3节 钢筋工程 1、 钢筋的检验钢筋进场后，检验每批钢筋的材质、合格证，并按我公司?质量程序文件?要求进行标识。对每批次的钢筋按标准进行机械性能的检验，检验合格后的钢筋，经监理工程师审查后，再投入钢筋半成品的加工、绑扎、安装。 2、 钢筋加工现场设钢筋加工车间，钢筋的拉直、成型、闪光对焊连接等均在加工间完成，详见施工总平面布置图。所有加工的钢筋均按钢筋翻样单的尺寸进行剪切、弯制。加工间设置钢筋调直机1 台，钢筋切断机1 台，钢筋闪光对焊机1台，钢筋弯曲机1 台。钢筋加工操作员在钢筋下料前，均认真校核“钢筋检验报告单，确认其材料与报告单所述一致。钢筋制作完成后，用脚手钢管搭设临时台架，保证离地储放并防止变形。 3、 钢筋绑扎加工后的钢筋由龙门吊吊送至各楼层，吊送时按柱、梁、板的不同部位分批吊送。为使钢筋穿插方便、快捷，特别是梁与柱，梁与板的接头部位，其钢筋接头较密集，钢筋绑扎事先排号按顺序进行。每层楼钢筋的安装按柱、梁的顺序绑扎完成，最后绑扎楼板的钢筋。柱子钢筋安装完毕，在封模前，加焊水平方向定位钢筋，楼板面筋加焊梅花型布置的钢筋支撑，保证上层钢筋的位置正确，不下陷。钢筋保护层：梁为25mm，柱为30mm，现浇楼面板为15mm。钢筋保护层用预制水泥垫块进行控制，在钢筋绑扎后，每间隔500mm垫置垫块。 4、 钢筋的连接柱钢筋直径大于22 的纵向钢筋采用闪光对焊连接；其余钢筋，采用绑扎搭接连接。钢筋接头：柱的纵筋采用对焊钢筋连接，梁、板的纵筋均采用双面搭接焊连接，其余各类构件接头位置及搭接均按设计详图去做。钢筋锚固：混凝土梁、墙构件钢筋的锚固按设计详图做，其他未加明确的各类构件的钢筋锚固长度为40d。第4节 模板工程本工程梁、柱、板模板采用清水模板。 1、 柱模板柱模板采用全新木夹板规格为1850mm915mm18mm、1220mm2440mm18mm 的九夹板，背楞采用50mm80mm 木枋，柱箍用48钢管。模板根据柱截面尺寸进行配制，柱与梁接口处，采取柱模开槽，梁底及侧模与槽边相接，拼缝严密，并用木枋压紧，柱模加固采用钢管抱箍，每450mm 一道，示意图见图5-1 所示。 2、 梁、板模梁底摸、侧模、板模的配置要考虑压边顺序，一般为梁侧模压梁底摸，板模压梁侧模。楼板模板采用散装散拆，模板编号定位，楼板上开洞的，先在底板模上放出洞口线，再在底模上支设洞边模板，并用木枋作内撑，用以加固模板，防止洞口模板在打混凝土发生偏移。板底模的标高要严格控制，模板拼接允许偏差控制在标准许可范围内。平台模板、梁模板安毕后，应留设清扫口，以利于模板上杂物的清扫。模板的支撑与加固采用满堂脚手架支撑，脚手架的立杆间距1500mm,横杆间距1200mm,扫地杆离地200mm，双向隔二跨设置剪刀撑。梁板模板支设方法如图5-2 所示。图5-2 梁、板模板支设5.4.3 模板安装考前须知1 竖向模板和支架的支承局部，当安装在基土上时应夯实并加设垫板，并且基土设有排水措施。2 模板及其支架在安装过程中，必须设置防倾覆的临时固定设施，并屡次对成形模板的垂直度及平整度进行检查与校正，保证其误差在标准允许范围之内。3 当梁板的跨度大于4m 时，模板应起拱，起拱高度为全跨长度的1/10003/1000。4 模板的支撑必须稳固，确保几何形状，模板拼缝须严密，保证混凝土浇捣不漏浆。5 施工过程应屡次检查轴线位置，几何尺寸、标高等，施工完毕后须全面复核。6 模板施工时须注意预埋件和预留孔，不得遗漏，且安装要牢固，位置准确。7 模板的撤除须注意不得硬撬硬砸，以免损伤混凝土结构，拆下的模板应进行清理修整，并涂刷脱模剂。装拆模板轻拿轻放，防止模板变形。8 当构件跨度不大于4m 时，在混凝土强度符合设计的混凝土强度标准值的50%的要求后，方可撤除；当构件跨度大于4m 时，在混凝土强度符合设计的混凝土强度标准值的75%的要求后，方可撤除。9 已撤除模板及其支架的结构，在混凝土强度符合设计混凝土强度等级的要求后，方可承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，加设临时支撑。 3、 模板及其支架的设计应考虑以下各项荷载：1 模板及其支架自重；2 新浇注混凝土自重；3 钢筋自重；4 施工人员及施工设备荷载；5 振捣混凝土时产生的荷载；6 新浇注混凝土对模板侧面的压力；7 倾倒混凝土时产生的荷载。 4、 模板施工工法5.4.4.1 模板材料：全部采用全新木夹板规格为1850mm915mm18mm、1220mm2440mm18mm 的九夹板，采用50mm80mm 木方加固以保证混凝土横平竖直、外表平整度，梁、柱几何尺寸和梁、柱接头棱角方正。5.4.4.2 模板制作、裁剪和拼装：在施工方案图中必须有模板拼装大样图，根据模板大样图制作模板。为保证支模进度和降低模板损耗，优化模板拼装和裁剪大样，做到模板损耗最小、标准化和通用性最高，对模板进行统一编号、统一管理。5.4.4.3 模板刷脱膜剂：所有模板均应刷无色脱膜剂，均匀、连续、无漏刷。5.4.4.4 严禁脱膜剂沾污钢筋。5.4.4.5 模板湿水：浇注混凝土前所有木模均应湿水。5.4.4.6 模板接缝处理：1 模板接缝必须光滑平整严密，并用电刨刨平。2 用水平靠尺检查其平整度。3 在接缝处刮石膏腻子，对刮腻子困难处用粘胶带粘接，保
