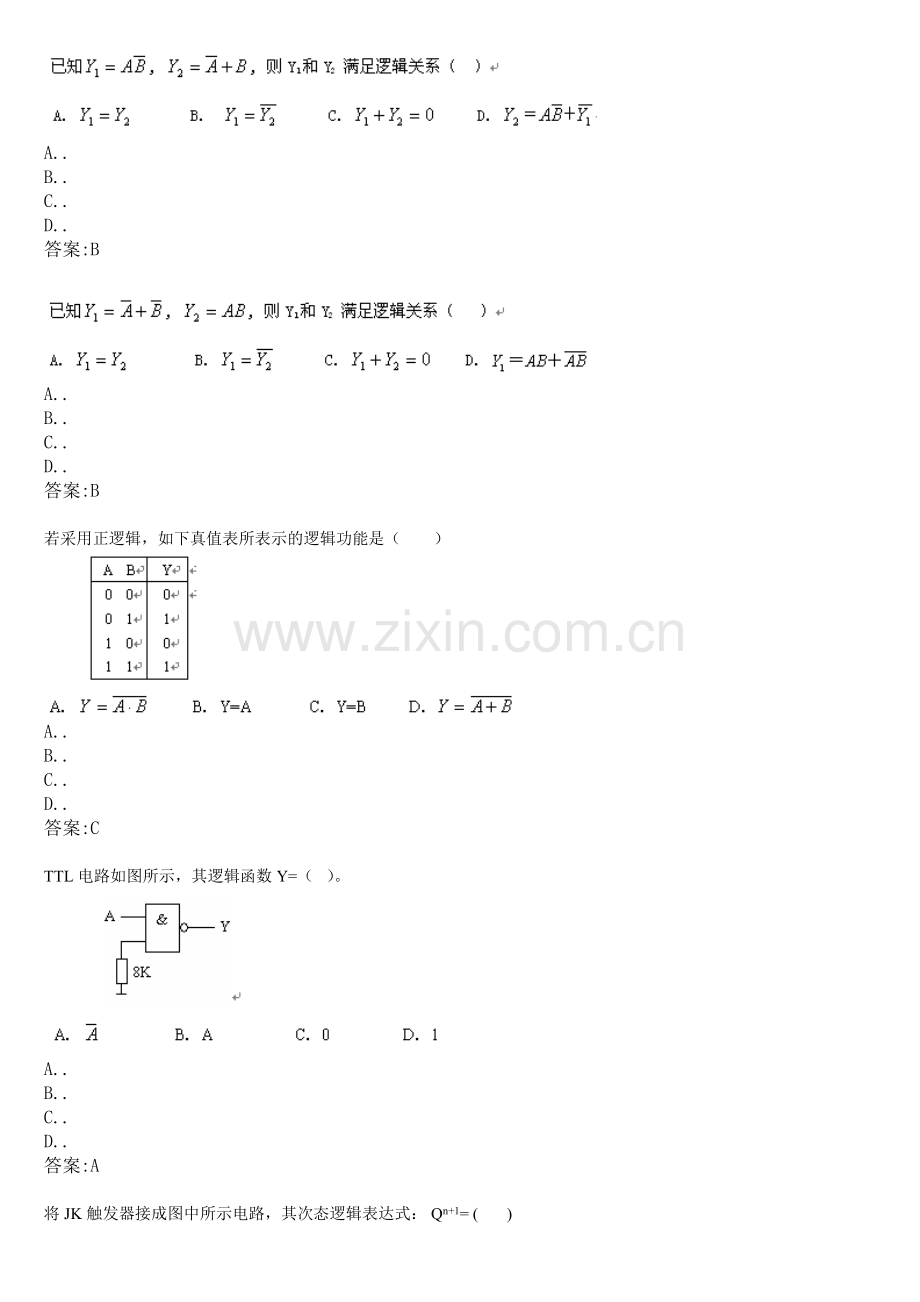

A..
B..
C..
D..
答案:B
A..
B..
C..
D..
答案:B
若采用正逻辑,如下真值表所表示的逻辑功能是( )
A..
B..
C..
D..
答案:C
TTL电路如图所示,其逻辑函数Y=( )。
A..
B..
C..
D..
答案:A
将JK触发器接成图中所示电路,其次态逻辑表达式: Qn+1= ( )

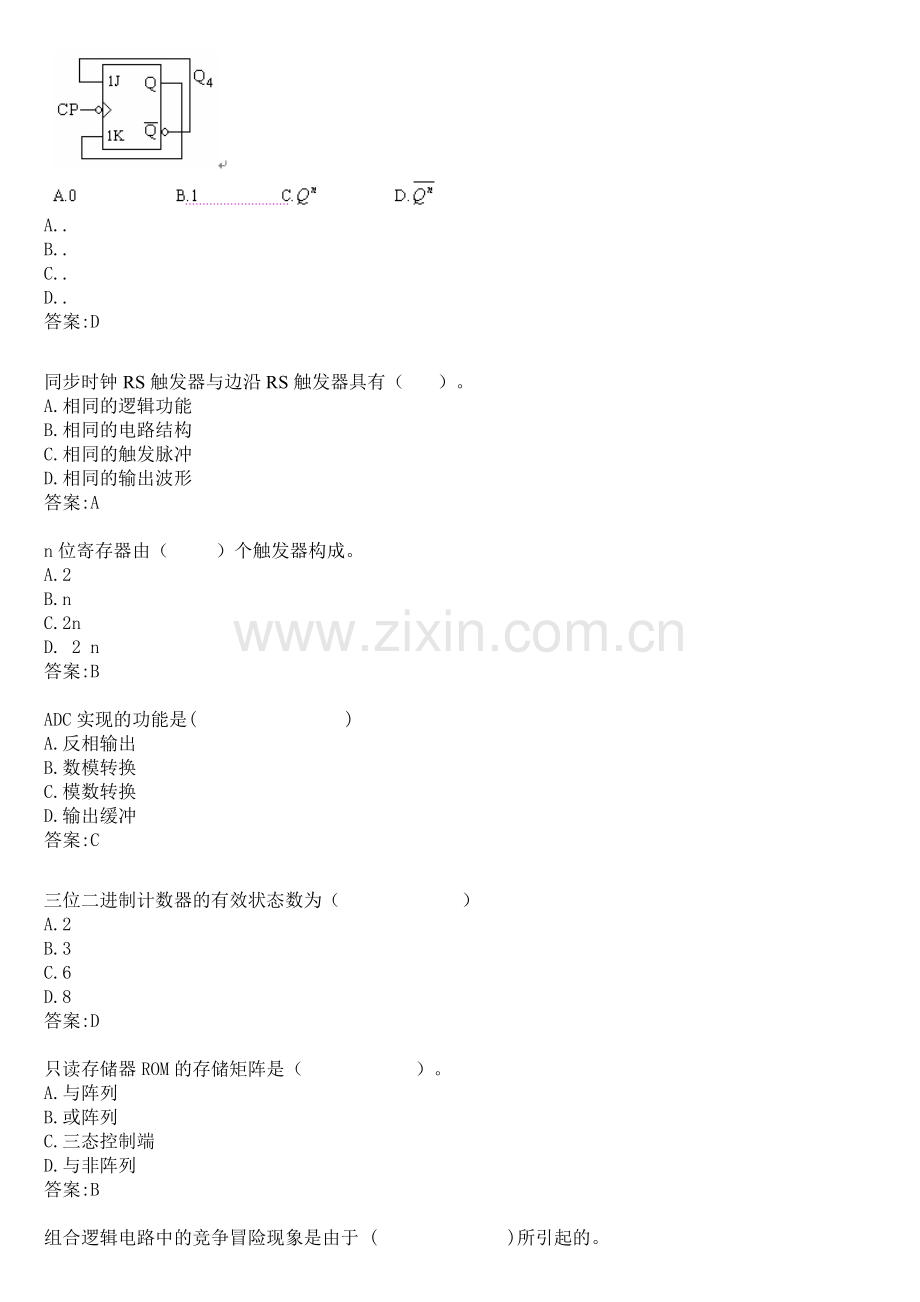

A..
B..
C..
D..
答案:D
同步时钟RS触发器与边沿RS触发器具有( )。
A.相同的逻辑功能
B.相同的电路结构
C.相同的触发脉冲
D.相同的输出波形
答案:A
n位寄存器由( )个触发器构成。
A.2
B.n
C.2n
D. 2 n
答案:B
ADC实现的功能是( )
A.反相输出
B.数模转换
C.模数转换
D.输出缓冲
答案:C
三位二进制计数器的有效状态数为( )
A.2
B.3
C.6
D.8
答案:D
只读存储器ROM的存储矩阵是( )。
A.与阵列
B.或阵列
C.三态控制端
D.与非阵列
答案:B
组合逻辑电路中的竞争冒险现象是由于 ( )所引起的。
A.电路有多个输出端
B.电路中出现传输延迟
C.电路中逻辑门类型不同
D.电路不是最简
答案:B
可以用作模拟开关,被称为双向开关的器件是( )
A.TTL三态门
B.TTL与非门
C.CMOS异或门
D.CMOS传输门
答案:D
同步时序电路指( )
A.输出状态Q是相同的
B.输入信号是相同的
C.触发器输入时钟是相同的
D.电路结构是相同的
答案:C
可以传输模拟信号的门电路是( )。
A.与非门
B.三态门
C.OC门
D.传输门
答案:D
将D触发器接成如图所示电路,其特性方程Qn+1=( )
A..
B..
C..
D..
答案:D
若采用正逻辑,如下真值表所表示的逻辑功能是( )。
A..
B..
C..
D..
答案:A
将T触发器接成如图所示电路,其特性方程 Q n+1 =( )
A..
B..
C..
D..
答案:D
TTL电路如图所示, TTL电路实现逻辑功能Y=( )。
A..
B..
C..
D..
答案:A
下列四个存储器中,存储容量最大的是( )
A.1024×2
B.4096×4
C.2048×2
D.4096×2
答案:B
如图所示电路,该电路为( )
A.二极管与门
B.二极管或门
C.MOS管反相器
D.CMOS与非门
答案:A
TTL电路如图所示,其输出的逻辑函数Y=( )。
A..
B..
C..
D..
答案:A
( ) 的特点是任意时刻的输出不仅取决于该时刻的输入,还与电路原来的状态有关。
A.门电路
B.组合逻辑电路
C.时序逻辑电路
D.只读存储器
答案:C
某二位时序电路的状态转换图如下所示,可以判断该时序电路是( )
A.二进制加法计数器
B.二进制减法计数器
C.二位环型计数器
D.三进制计数器
答案:A
将信号编为二进制代码的电路是( )
A.二进制编码器
B.二进制译码器
C.优先编码器
D.字符显示译码器
答案:A
图中所示电路的功能是( )
A.多谐振荡器
B.施密特触发器
C.移位寄存器
D.环型计数器
答案:A
1024×4位的RAM有( )位数据线。
A.2
B.4
C.8
D.16
答案:B
三态门有( )
A.三个逻辑值
B.三个输入信号
C.三个输出状态
D.三个输出信号
答案:C
TTL电路如图所示,其逻辑函数Y=( )。
A..
B..
C..
D..
答案:B
在数字系统中,将两个n位二进制数A、B进行比较,以判别其大小的逻辑电路称为( )
A.加法器
B.译码器
C.数据比较器
D.数据选择器
答案:C
2048×8位的RAM有( )位地址线。
A.8
B.10
C.11
D.12
答案:C
在逻辑关系中,决定事物结果的诸条件均满足,结果才会发生的逻辑关系是( )
A.与关系
B.或关系
C.非关系
D.与或非关系
答案:A
数据比较器的功能是 ( )。
A.反相输出
B.输出端并接使用
C.构成计数器
D.比较数值大小
答案:D
以下器件中具有脉冲鉴幅功能的器件是( )。
A.反相器
B.译码器
C.施密特触发器
D.单稳态触发器
答案:C
DAC实现的功能是( )
A.反相输出
B.数模转换
C.模数转换
D.输出缓冲
答案:B
以下所列器件中,能实现模数转换的是( )
A.双积分型ADC
B.集成DAC
C.权电阻DAC
D.PROM
答案:A
可编程逻辑器件PAL的与阵列 ( )
A.输入变量为ABCD
B.全为1
C.不可编程
D.可编程
答案:D
n个输入变量可构成( C )个最小项。
A. n B. 2n C. 2n D. 2n-1
A..
B..
C..
D..
答案:C
若采用正逻辑,如下真值表所表示的逻辑功能是( )
A..
B..
C..
D..
答案:D
将JK触发器接成图中所示电路,其次态逻辑表达式:Qn+1=( )
A..
B..
C..
D..
答案:B
如图所示TTL电路实现的逻辑关系是( )
A..
B..
C..
D..
答案:D
