电梯型式试验规则适用产品目录.doc

资源描述

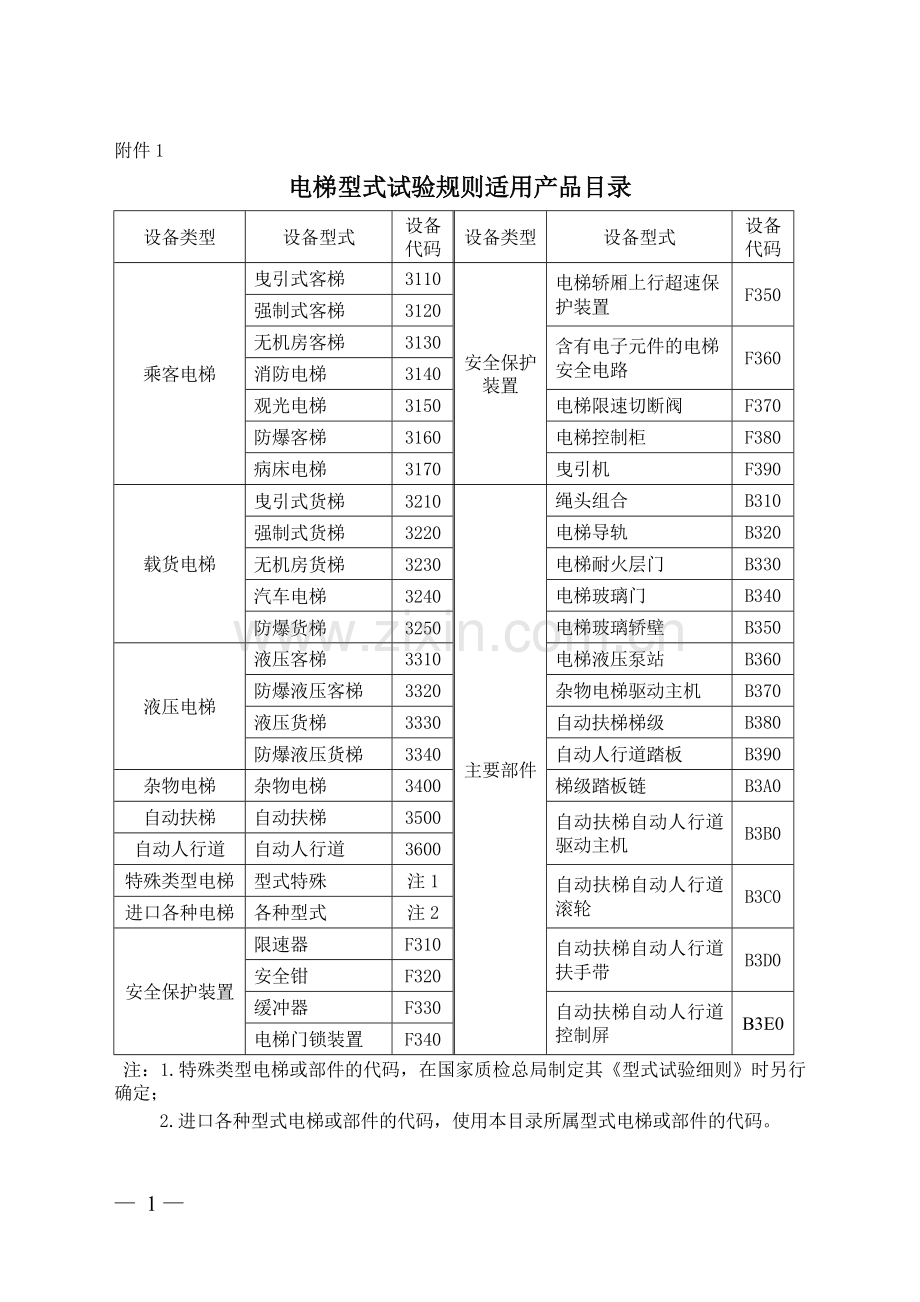

附件1 电梯型式试验规则适用产品目录设备类型设备型式设备代码设备类型设备型式设备代码乘客电梯曳引式客梯 3110 安全保护装置电梯轿厢上行超速保护装置 F350 强制式客梯 3120 无机房客梯 3130 含有电子元件的电梯安全电路 F360 消防电梯 3140 观光电梯 3150 电梯限速切断阀 F370 防爆客梯 3160 电梯控制柜 F380 病床电梯 3170 曳引机 F390 载货电梯曳引式货梯 3210 主要部件绳头组合 B310 强制式货梯 3220 电梯导轨 B320 无机房货梯 3230 电梯耐火层门 B330 汽车电梯 3240 电梯玻璃门 B340 防爆货梯 3250 电梯玻璃轿壁 B350 液压电梯液压客梯 3310 电梯液压泵站 B360 防爆液压客梯 3320 杂物电梯驱动主机 B370 液压货梯 3330 自动扶梯梯级 B380 防爆液压货梯 3340 自动人行道踏板 B390 杂物电梯杂物电梯 3400 梯级踏板链 B3A0 自动扶梯自动扶梯 3500 自动扶梯自动人行道驱动主机 B3B0 自动人行道自动人行道 3600 特殊类型电梯型式特殊注1 自动扶梯自动人行道滚轮 B3C0 进口各种电梯各种型式注2 安全保护装置限速器 F310 自动扶梯自动人行道扶手带 B3D0 安全钳 F320 缓冲器 F330 自动扶梯自动人行道控制屏 B3E0 电梯门锁装置 F340 注：1.特殊类型电梯或部件的代码，在国家质检总局制定其《型式试验细则》时另行确定； 2.进口各种型式电梯或部件的代码，使用本目录所属型式电梯或部件的代码。附件2 影响型式试验结果的电梯配置与参数变更表设备类型设备型式部件配置参数乘客电梯曳引式客梯 1.拖动方式（交流变极调速、交流调压调速、交流变频调速、直流调速等）改变； 2.控制装置（继电器、可编程控制器、微机等）改变； 3.控制方式（信号、集选）改变； 4.悬挂驱动系统（悬挂比、驱动主机的布置方式）改变； 5.控制柜（含紧急和测试操作装置）布置区域（井道内或井道外）改变； 6.工作环境（室内型、室外型）改变； 7.轿厢上行超速保护装置型式变更。最大速度增大或最大载重量增大且超过20％。强制式客梯无机房客梯消防电梯观光电梯病床电梯防爆客梯防爆等级提高，防爆型式改变，其它同上栏。载货电梯曳引式货梯最大载重量增大或最大速度增大且超过20％。强制式货梯无机房货梯汽车电梯防爆货梯防爆等级提高，防爆型式改变，其它同上。液压电梯液压客梯 1.顶升方式改变； 2.油缸类型（单级、套筒缸，柱塞、活塞缸等）改变； 3.调速方式（电液比例、多极开关、容积调速、变频调速等）改变； 4.防止轿厢坠落、超速下行或沉降（爬行）的装置型式变更； 5.上栏的2～6。最大速度增大或最大载重量增大且超过20％。防爆液压客梯防爆等级提高，防爆型式改变，其它同上栏。液压货梯最大载重量增大或最大速度增大且超过20％。防爆液压货梯防爆等级提高，防爆型式改变，其它同上栏。杂物电梯杂物电梯驱动方式（强制式、曳引式、液压驱动）改变。最大载重量增大。自动扶梯自动扶梯 1.驱动主机布置方式、金属结构材料或截面型式、梯路传动方式改变； 2.工作类型（普通型、公共交通型）改变； 3.工作环境（室内型、室外型）改变。 1.以提升高度H≤6m和H＞6m划分为两个区段，同区段内提升高度增大且超过20％； 2.额定速度增大。自动人行道自动人行道 1.驱动主机布置方式、踏面类型、金属结构材料或截面型式、梯路传动方式改变。 2.工作类型（普通型、公共交通型）改变； 3.工作环境（室内型、室外型）改变。 1.以使用区段长度L≤30m和L＞30m划分为两个区段，同区段内使用区段长度增大且超过20％； 2.倾斜角或额定速度增大。附件4： TX 特种设备型式试验合格证 No. TX ××××－×××－×× ×××× 制造单位名称及地址：产品名称（设备型式）：型号规格：产品配置（见附件）型式试验报告编号：本证所阐述的结论覆盖以下型号规格产品（整机产品配置不变）：经型式试验，确认该产品符合《电梯型式试验规则》规定。 (公章) 发证日期年月日（型式试验机构名称）注：1.本证是对所明确覆盖范围内设备型式的确认，仅对样品本身试验时的合格与否负责； 2.证书持有者有责任保证产品符合标准规定和保证产品与型式试验样品的一致性。附注：电梯型式试验合格证的标记和编号说明一、电梯型式试验合格证的标记和编号为： TX ××××－×××－×× ×××× 二、标记和编号说明 1.“TX”为特种设备型式试验标记。 2.型式试验标记后面的4位“××××”为电梯及其安全保护装置、主要部件的设备代码，具体代码详见《电梯型式试验规则适用产品目录》。 3.设备代码后的3位“×××”为型式试验机构核准编号中的流水编号，用以表示各型式试验机构代码，具体分别为：国家电梯质量监督检验中心—003；上海交通大学电梯检测中心—026；深圳市特种设备质量安全检测所—023；广东省特种设备监测中心—031。 4.型式试验机构代码后的2位“××”为年份代码，为进行型式试验年份的后两位阿拉伯数字。 5.最后4位“××××”分别为各型式试验机构当年发出《电梯型式试验合格证》的流水编号（阿拉伯数字）。 — 4 — — 11 — 特种设备安全技术规范 TSG T7001－2004 附件5：电梯型式试验合格情况汇总表型式试验机构（盖章）：报批人：上报日期：编号：序号制造单位名称设备型式型号规格覆盖产品证书编号签发日期 1
