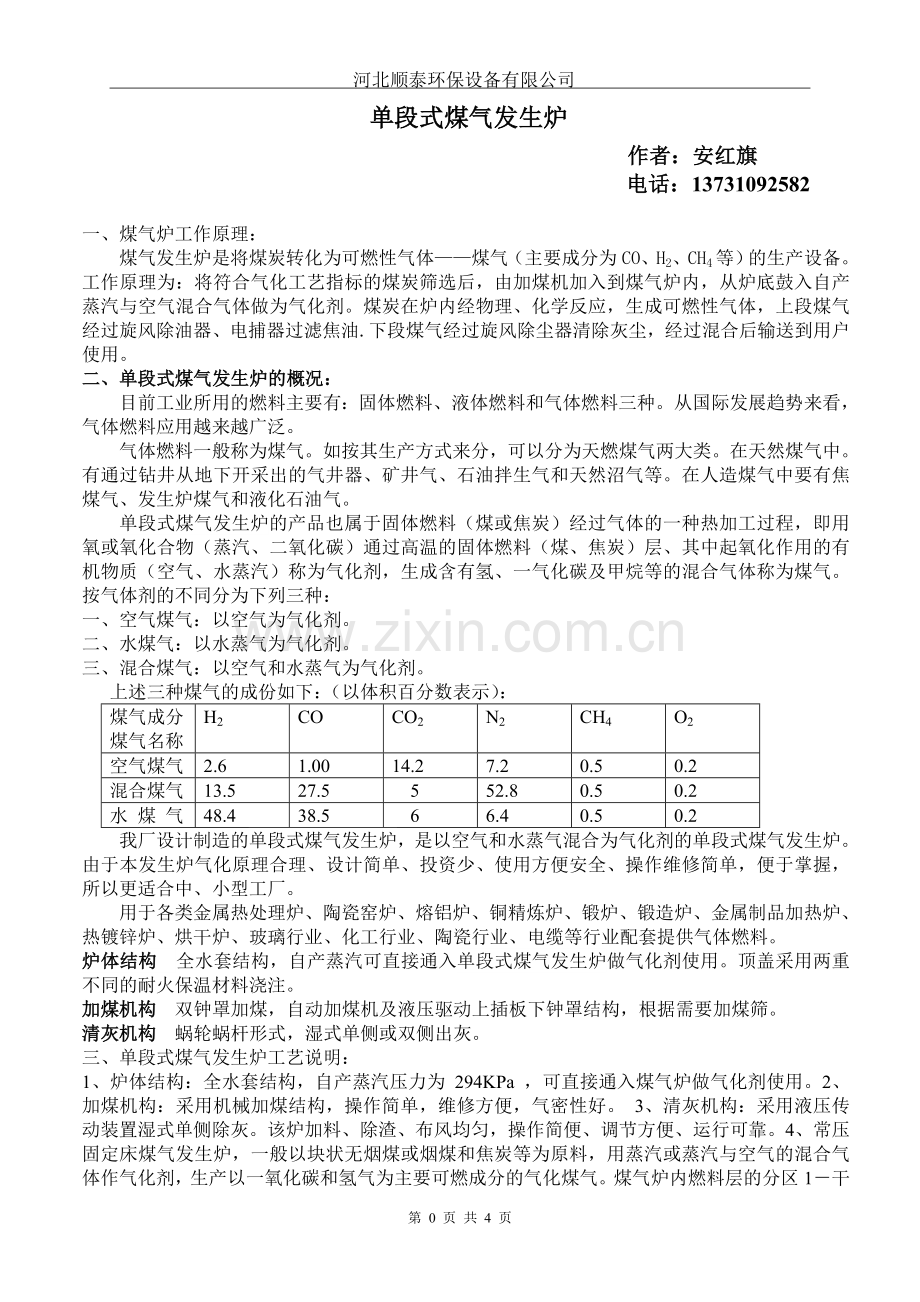

  单段式煤气发生炉
作者：安红旗
电话：[phone]

一、煤气炉工作原理：
煤气发生炉是将煤炭转化为可燃性气体——煤气（主要成分为CO、H2、CH4等）的生产设备。工作原理为：将符合气化工艺指标的煤炭筛选后，由加煤机加入到煤气炉内，从炉底鼓入自产蒸汽与空气混合气体做为气化剂。煤炭在炉内经物理、化学反应，生成可燃性气体，上段煤气经过旋风除油器、电捕器过滤焦油.下段煤气经过旋风除尘器清除灰尘，经过混合后输送到用户使用。
二、单段式煤气发生炉的概况：
目前工业所用的燃料主要有：固体燃料、液体燃料和气体燃料三种。从国际发展趋势来看，气体燃料应用越来越广泛。
　　气体燃料一般称为煤气。如按其生产方式来分，可以分为天燃煤气两大类。在天然煤气中。有通过钻井从地下开采出的气井器、矿井气、石油拌生气和天然沼气等。在人造煤气中要有焦煤气、发生炉煤气和液化石油气。
单段式煤气发生炉的产品也属于固体燃料（煤或焦炭）经过气体的一种热加工过程，即用氧或氧化合物（蒸汽、二氧化碳）通过高温的固体燃料（煤、焦炭）层、其中起氧化作用的有机物质（空气、水蒸汽）称为气化剂，生成含有氢、一气化碳及甲烷等的混合气体称为煤气。按气体剂的不同分为下列三种：
一、空气煤气：以空气为气化剂。
二、水煤气：以水蒸气为气化剂。
三、混合煤气：以空气和水蒸气为气化剂。
上述三种煤气的成份如下：（以体积百分数表示）：
煤气成分
煤气名称
H2
CO
CO2
N2
CH4
O2
空气煤气
2.6
1.00
14.2
7.2
0.5
0.2
混合煤气
13.5
27.5
5
52.8
0.5
0.2
水 煤 气
48.4
38.5
6
6.4
0.5
0.2
我厂设计制造的单段式煤气发生炉，是以空气和水蒸气混合为气化剂的单段式煤气发生炉。由于本发生炉气化原理合理、设计简单、投资少、使用方便安全、操作维修简单，便于掌握，所以更适合中、小型工厂。
　　用于各类金属热处理炉、陶瓷窑炉、熔铝炉、铜精炼炉、锻炉、锻造炉、金属制品加热炉、热镀锌炉、烘干炉、玻璃行业、化工行业、陶瓷行业、电缆等行业配套提供气体燃料。
炉体结构 全水套结构，自产蒸汽可直接通入单段式煤气发生炉做气化剂使用。顶盖采用两重不同的耐火保温材料浇注。
加煤机构　双钟罩加煤，自动加煤机及液压驱动上插板下钟罩结构，根据需要加煤筛。
清灰机构　蜗轮蜗杆形式，湿式单侧或双侧出灰。
三、单段式煤气发生炉工艺说明：

1、炉体结构：全水套结构，自产蒸汽压力为 294KPa ，可直接通入煤气炉做气化剂使用。2、加煤机构：采用机械加煤结构，操作简单，维修方便，气密性好。 3、清灰机构：采用液压传动装置湿式单侧除灰。该炉加料、除渣、布风均匀，操作简便、调节方便、运行可靠。4、常压固定床煤气发生炉，一般以块状无烟煤或烟煤和焦炭等为原料，用蒸汽或蒸汽与空气的混合气体作气化剂，生产以一氧化碳和氢气为主要可燃成分的气化煤气。煤气炉内燃料层的分区1－干燥层 2－干馏层 3－ 还原层 4－ 氧化层 5－ 灰渣层。

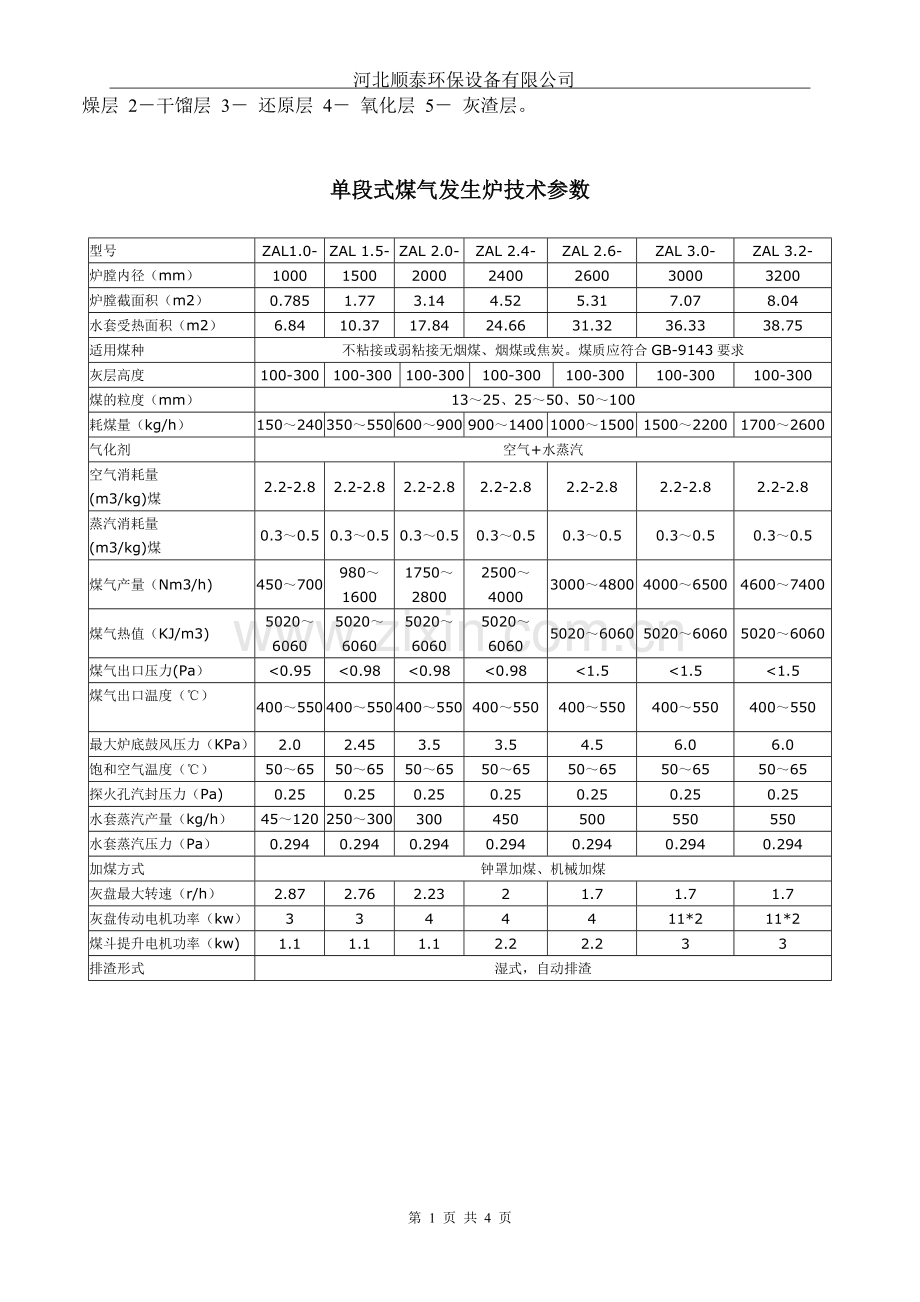

单段式煤气发生炉技术参数

型号
ZAL1.0-
ZAL 1.5-
ZAL 2.0-
ZAL 2.4-
ZAL 2.6-
ZAL 3.0-
ZAL 3.2-
炉膛内径（mm）
1000
1500
2000
2400
2600
3000
3200
炉膛截面积（m2）
0.785
1.77
3.14
4.52
5.31
7.07
8.04
水套受热面积（m2）
6.84
10.37
17.84
24.66
31.32
36.33
38.75
适用煤种
不粘接或弱粘接无烟煤、烟煤或焦炭。煤质应符合GB-9143要求
灰层高度
100-300
100-300
100-300
100-300
100-300
100-300
100-300
煤的粒度（mm）
13～25、25～50、50～100
耗煤量（kg/h）
150～240
350～550
600～900
900～1400
1000～1500
1500～2200
1700～2600
气化剂
空气+水蒸汽　
空气消耗量
(m3/kg)煤
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
2.2-2.8
蒸汽消耗量
(m3/kg)煤
0.3～0.5
0.3～0.5
0.3～0.5
0.3～0.5
0.3～0.5
0.3～0.5
0.3～0.5
煤气产量（Nm3/h)
450～700
980～1600
1750～2800
2500～4000
3000～4800
4000～6500
4600～7400
煤气热值（KJ/m3)
5020～6060
5020～6060
5020～6060
5020～6060
5020～6060
5020～6060
5020～6060
煤气出口压力(Pa）
<0.95
<0.98
<0.98
<0.98
<1.5
<1.5
<1.5
煤气出口温度（℃）

400～550
400～550
400～550
400～550
400～550
400～550
400～550
最大炉底鼓风压力（KPa）
2.0
2.45
3.5
3.5
4.5
6.0
6.0
饱和空气温度（℃）
50～65
50～65
50～65
50～65
50～65
50～65
50～65
探火孔汽封压力（Pa)
0.25
0.25
0.25
0.25
0.25
0.25
0.25
水套蒸汽产量（kg/h）
45～120
250～300
300
450
500
550
550
水套蒸汽压力（Pa）
0.294
0.294
0.294
0.294
0.294
0.294
0.294
加煤方式
钟罩加煤、机械加煤
灰盘最大转速（r/h）
2.87
2.76
2.23
2
1.7
1.7
1.7
灰盘传动电机功率（kw）
3
3
4
4
4
11*2
11*2
煤斗提升电机功率（kw)
1.1
1.1
1.1
2.2
2.2
3
3
排渣形式
湿式，自动排渣
