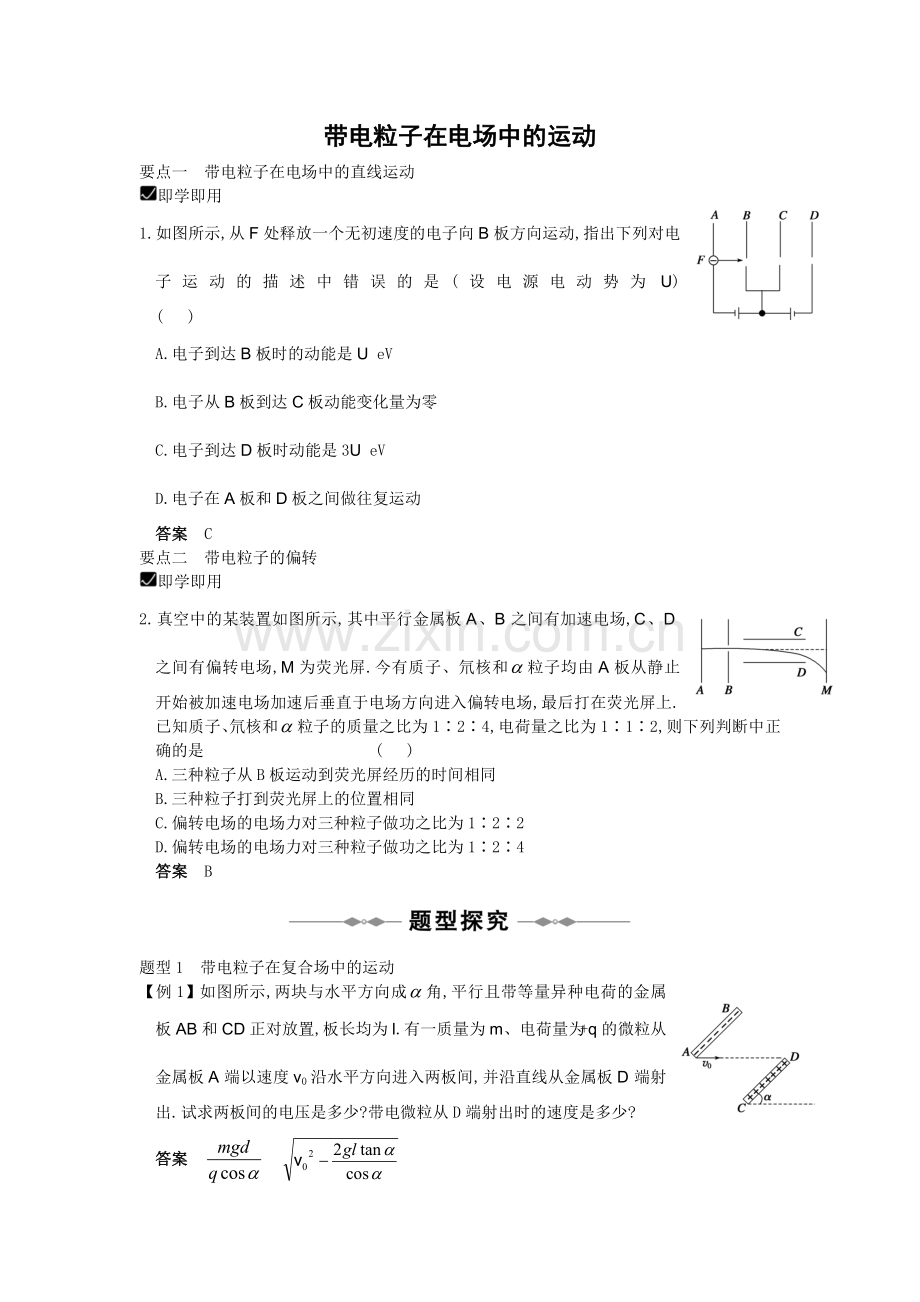

带电粒子在电场中的运动
要点一 带电粒子在电场中的直线运动
即学即用
1.如图所示,从F处释放一个无初速度的电子向B板方向运动,指出下列对电子运动的描述中错误的是(设电源电动势为U) ( )
A.电子到达B板时的动能是U eV
B.电子从B板到达C板动能变化量为零
C.电子到达D板时动能是3U eV
D.电子在A板和D板之间做往复运动
答案 C
要点二 带电粒子的偏转
即学即用
2.真空中的某装置如图所示,其中平行金属板A、B之间有加速电场,C、D之间有偏转电场,M为荧光屏.今有质子、氘核和粒子均由A板从静止开始被加速电场加速后垂直于电场方向进入偏转电场,最后打在荧光屏上.已知质子、氘核和粒子的质量之比为1∶2∶4,电荷量之比为1∶1∶2,则下列判断中正确的是 ( )
A.三种粒子从B板运动到荧光屏经历的时间相同
B.三种粒子打到荧光屏上的位置相同
C.偏转电场的电场力对三种粒子做功之比为1∶2∶2
D.偏转电场的电场力对三种粒子做功之比为1∶2∶4
答案 B

题型1 带电粒子在复合场中的运动
【例1】如图所示,两块与水平方向成角,平行且带等量异种电荷的金属板AB和CD正对放置,板长均为l.有一质量为m、电荷量为+q的微粒从金属板A端以速度v0沿水平方向进入两板间,并沿直线从金属板D端射出.试求两板间的电压是多少?带电微粒从D端射出时的速度是多少?
答案

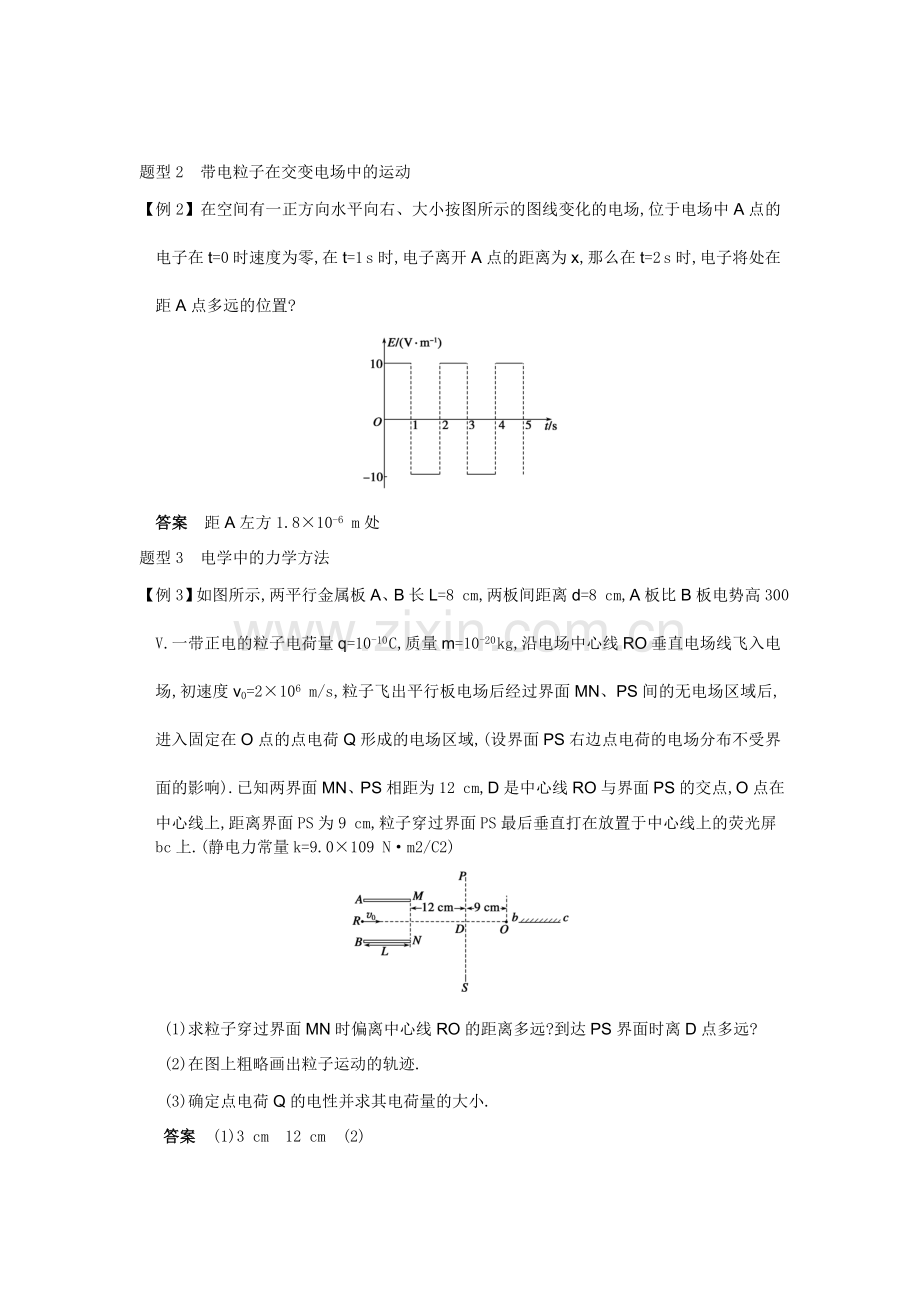

题型2 带电粒子在交变电场中的运动
【例2】在空间有一正方向水平向右、大小按图所示的图线变化的电场,位于电场中A点的电子在t=0时速度为零,在t=1 s时,电子离开A点的距离为x,那么在t=2 s时,电子将处在距A点多远的位置?

答案 距A左方1.8×10-6 m处
题型3 电学中的力学方法
【例3】如图所示,两平行金属板A、B长L=8 cm,两板间距离d=8 cm,A板比B板电势高300 V.一带正电的粒子电荷量q=10-10 C,质量m=10-20 kg,沿电场中心线RO垂直电场线飞入电场,初速度v0=2×106 m/s,粒子飞出平行板电场后经过界面MN、PS间的无电场区域后,进入固定在O点的点电荷Q形成的电场区域,(设界面PS右边点电荷的电场分布不受界面的影响).已知两界面MN、PS相距为12 cm,D是中心线RO与界面PS的交点,O点在中心线上,距离界面PS为9 cm,粒子穿过界面PS最后垂直打在放置于中心线上的荧光屏bc上.(静电力常量k=9.0×109 N·m2/C2)

(1)求粒子穿过界面MN时偏离中心线RO的距离多远?到达PS界面时离D点多远?
(2)在图上粗略画出粒子运动的轨迹.
(3)确定点电荷Q的电性并求其电荷量的大小.
答案 (1)3 cm 12 cm (2)

(3)负电 1.04×10-8 C

1.（2009·烟台模拟）竖直放置的平行金属板A、B连接一恒定电压,两个电荷M和N以相同的速率分别从极板A边缘和两板中间沿竖直方向进入板间电场,恰好从极板B边缘射出电场,如图所示,不考虑电荷的重力和它们之间的相互作用,下列说法正确的是 ( )
A.两电荷的电荷量可能相等
B.两电荷在电场中运动的时间相等
C.两电荷在电场中运动的加速度相等
D.两电荷离开电场时的动能相等
答案 AB
2.示波管是一种多功能电学仪器,它的工作原理可以等效成下列情况:如图所示,真空室中电极K发出电子(初速不计),经过电压为U1的加速电场后,由小孔S沿水平金属板A、B间的中心线射入板中.金属板长为L,相距为d,当A、B间电压为U2时电子偏离中心线飞出电场打到荧光屏上而显示亮点.已知电子的质量为m、电荷量为e,不计电子重力,下列情况中一定能使亮点偏离中心距离变大的是 ( )

A.U1变大,U2变大 B.U1变小,U2变大 C.U1变大,U2变小 D.U1变小,U2变小
答案 B
3.如图甲所示,真空中水平放置的相距为d的平行金属板板长为L,两板上加有恒定电压后,板间可视为匀强电场.在t=0时,将图乙中所示的交变电压加在两板上,这时恰有一个质量为m、电荷量为q的带电粒子从两板正中间以速度v0水平飞入电场.若此粒子离开电场时恰能以平行于两板的速度飞出(粒子重力不计).求:

(1)两板上所加交变电压的频率应满足的条件.
(2)该交变电压U0的取值范围.
答案 (1)f=(n=1,2,3…) (2)U0≤(n=1,2,3…)
4.如图所示,长为L的绝缘细线(不可伸长)一端悬于O点,另一端连接一质量为m的带负电小球,置于水平向右的匀强电场中,在O点正下方钉一个钉子O′,已知小球受到的电场力是重力的,现将细线向右水平拉直后从静止释放,细线碰到钉子后要使小球刚好绕钉子O′在竖直平面内做圆周运动,求OO′的长度.
答案
