某地块项目桩基检测流程及三类桩处理.ppt

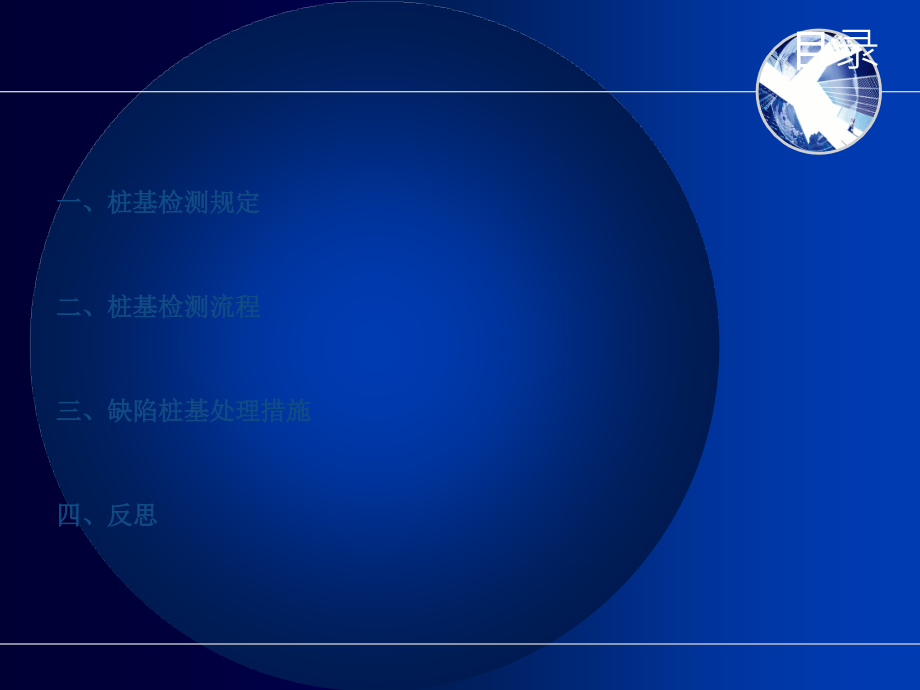

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,某地块项目桩基检测流程,及三类桩处理,一、桩基检测规定,二、桩基检测流程,三、缺陷桩基处理措施,四、反思,目录,前 言,桩基础检测是一项非常严密的工作,，,它充分体现了科学性、公正性和客观性。检测结果是检验桩基勘察、设计、施工单位的质量水准，检测结论直接关系到建筑物的安全和正常使用，检测方法选择是否合理直接影响结论的正确与否。,前 言,为了确保基桩检测工作质量，,国家相关部门,统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求。基桩检测方法应根据各种检测方法的特点和适用范围，考虑地质条件、桩型及施工质量可靠性、使用要求等因素进行合理选择搭配。基桩检测结果应结合上述因素进行分析判定。,本次汇报结合桩基检测规定、流程及缺陷桩基处理等施工全过程进行对本项目梳理。,一、桩基检测规定,基桩检测除应在施工前和施工后进行外，尚应采取符合本规范规定的检测方法或专业验收规范规定的其他检测方法，进行桩基施工过程中的检测，加强施工过程质量控制。,本工程采用,400,预应力管桩，因此对预应力管桩进行梳理。,1,、,桩基检测方法大致分为七类：,单桩竖向抗压静载试验,、,单桩竖向抗拔静载试验,、,单桩水平静载试验,、,钻芯法,、,低应变法,、,高应变法,、,声波透射法,。,一、桩基检测规定,检测方法及检测目的,检测方法,检 测 目 的,单桩竖向抗压静载试验,确定单桩竖向抗压极限承载力；,判定竖向抗压承载力是否满足设计要求；,通过桩身内力及变形测试，测定桩侧、桩端阻力；,.,验证高应变法的单桩竖向抗压承载力检测结果,单桩竖向抗拔静载试验,确定单桩竖向抗拔极限承载力；,判定竖向抗拔承载力是否满足设计要求；,通过桩身内力及变形测试，测定桩的抗拔摩阻力,单桩水平静载试验,确定单桩水平临界和极限承载力，推定土抗力参数；,判定水平承载力是否满足设计要求；,通过桩身内力及变形测试，测定桩身弯矩和挠曲,钻芯法,检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判定或鉴别桩底岩土性状，判定桩身完整性类别,低应变法,检测桩身缺陷及其位置，判定桩身完整性类别,高应变法,判定单桩竖向抗压承载力是否满足设计要求；,检测桩身缺陷及其位置，判定桩身完整性类别；,分析桩侧和桩端土阻力,声波透射法,检测灌注桩桩身混凝土的均匀性、桩身缺陷及其位置，判定桩身完整性类别,一、桩基检测规定,2,、,桩基检测数量规定,静载,检测数量在同一条件下不应少于,3,根，且不宜少于总桩数的,1%,；当工程桩总数在,50,根以内时，不应少于,2,根。,低应变检测数量为桩数的,30%,以上，对基础型式较为特殊的工程，比如说独立承台，一柱一桩等，应扩大抽检比例至,50%100%,，尤其是一柱一桩应为,100%,。,二、桩基检测流程,检测工作程序框图,:,接受委托,调查、资料收集,制定检测方案,前期准备,设备、仪器检定,现场检测,计算分析和结果评价,重新检测，验证、扩大检测,检测报告,宁波市要求至当地桩基检测协会备案,静载检测数据同步传送当地质安站,二、桩基检测流程,实际执行检测程序中，由于不可预知的原因，如委托要求的变化、现场调查情况与委托方介绍的不符，或在现场检测尚未全部完成就已发现质量问题而需要进一步排查，都可能使原检测方案中的抽检数量、受检桩桩位、检测方法发生变化。如首先用低应变法普测（或扩检），再根据低应变法检测结果，采用钻芯法、高应变法或静载试验，对有缺陷的桩重点抽测。总之，检测方案并非一成不变，可根据实际情况动态调整。,二、桩基检测流程,1,、调查、资料收集；,为了正确地对基桩质量进行检测和评价，提高基桩检测工作的质量，做到有的放矢，应尽可能详细地了解和搜集有关的技术资料，如：工程概况、建设、监理、设计、施工单位名称、岩土工程勘察报告、桩基设计图纸、施工记录、桩身混凝土强度抗压试验报告、桩顶实际标高等。有些情况下还需要检测技术人员到现场了解和搜集。,1,）,收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录；,了解施工工艺和施工中出现的异常情况。,2,）,进一步明确委托方的具体要求。,3,）,检测项目现场实施的可行性。,二、桩基检测流程,2,、,单桩承载力和桩身完整性验收抽样检测的受检桩,（方案）,选择宜符合下列规定,；,1,）,施工质量有疑问的桩；,2,）,设计方认为重要的桩；,3,）,局部地质条件出现异常的桩；,4,）,施工工艺不同的桩；,5,）,承载力验收检测时适量选择完整性检测中判定的类桩；,6,）,除上述规定外，同类型桩宜均匀随机分布。,二、桩基检测流程,3,、前期准备，不光是对设备、仪器的校对及准备；且应宜（宁波）地方要求到桩基检测协会备案；,宁波桩基协会委托书表单如下：,报批单、附件,1-1C,、附件,2D,、桩基委托书,B,二、桩基检测流程,地基基础现场检测通知单,工程名称,工程详细地址,“,地基基础检测委托书”编号,检测方法,/,桩基类型,静载,/,管桩,现场检测开始时间,检测单位,检测人员,/,联系电话,检测仪器设备,项目负责人,/,联系电话,备注：本单由检测单位填写，并于现场检测前以传真或派人直接送达检测协会。,联系,电话,:,传真：,报 批 单,二、桩基检测流程,附件,1-1,1,、静载桩概况：,桩号,桩径（,mm,有效桩长,(m),施工日期,检测日期,设计承载力特征值或极限值,要求最大实验荷载,(KN),备注,试桩平面布置图（注明与轴线关系）,二、桩基检测流程,附件,1-1,2,、低应变桩概况,桩号,桩号,桩号,桩号,桩号,桩号,桩号,桩号,桩号,桩号,建设单位（签章）,监理单位（签章）,施工单位（签章）,勘察单位,(,签章）,设计单位（签章）,二、桩基检测流程,委托单位提供的检测资料,附件,1-2,委托单位提供的检测资料,1.,工程建设相关单位,工程名称：,工程地点：,建设单位,：,联系人：,电话,设计单位：,联系人：,电话,勘察单位：,联系人：,电话,监理单位：,联系人：,电话,桩基施工单位：,联系人：,电话,2.,工程概况,结构形式：,桩基形式：,桩基设计安全等级：,桩基施工工艺：,总桩数：,管桩型号：,灌注桩桩身砼强度：,钢筋笼长度（,m,）：,水泥搅拌桩水泥掺入量（,%,）：,3.,委托单位填写的地基基础检测委托书（抽检数量参照附件二及有关规范）。,4.,审查合格的相关施工图，如结构设计说明、基础图、与基础相关的技术联系单（均应加盖审图专用章）。,5.,工程桩的施工编号平面图（应由建设单位、施工单位盖章）。,6.,塘渣换填地基：换填土的平面布置图及剖面图。,7,工程地质勘察报告一份。,8.,建设工程质量监督书复印件一份。,9.,技术合同一份。,二、桩基检测流程,委托单位提供的检测资料,附件二,地基基础抽样检测数量,桩基静载荷试验：（锚杆静压桩、先张法预应力管桩、混凝土预制桩、钢桩、混凝土灌注桩和其他新桩型或新工艺）,1,）验收检测：单位工程内且在同一条件下的工程桩，抽检数量不应少于总桩数的,1%,且不少于,3,根,当总桩数在,50,根以内时,不应少于,2,根。,2,）设计试桩：同一条件下抽检数量不应少于,3,根，且不宜少于总桩数的,1%,当工程桩总数在,50,根以内时,不应少于,2,根。,(,依据：建筑基桩检测技术规范,JGJ106-2003,、建筑地基基础工程施工质量验收规范,GB50202-2002),2.,水泥搅拌桩复合地基静载荷试验：抽检数量不应少于总桩数的,0.5%,1%,但每项单体工程不应少于,3,处；水泥搅拌桩单桩静载荷试验：抽检数量不应少于总桩数的,0.5%,1%,但不应少于,3,根；（依据：建筑地基处理技术规范,JGJ79-2002,、建筑地基基础工程施工质量验收规范,),3,.,塘渣换填地基：,不论采用何种检验方法（环刀法、贯入议或动力触探等），检验数量应满足要求，每单位工程不应少于,3,点，,1000m,以上工程，每,100m,至少应有,1,点，,3000m,以上工程，每,300m,至少应有,1,点。每一独立基础下至少应有,1,点，基槽每,20,延米应有,1,点。其中平板静载荷试验，每个单体工程不应少于,3,点,对大型工程应按单体工程的数量或工程的面积确定检验点数。（依据：建筑地基处理技术规范、建筑地基基础工程施工质量验收规范,),4.,低应变检测桩身完整性：,1,）柱下三桩或三桩以下承台抽检桩数不得少于,1,根；,2,）对灌注桩，抽检数量不应少于总桩数,30%,，且不得少于,20,根；,3,）其他桩基工程，抽检数量不应少于总桩数,20%,，且不得少于,20,根；,4,）联合检测时，若部分采用钻心法或声波透射法，抽检数量不应少于总桩数,10%,。（依据：建筑基桩检测技术规范,JGJ106-2003,）,5.,高应变法检测单桩竖向抗压承载力：,对单位工程内且在同一条件下的工程桩，抽检数量不应少于总桩数的,5%,且不得少于,5,根,并应提供本地区相近条件的对比验证资料。（依据：建筑基桩检测技术规范,JGJ106-2003,）,6.,钻芯法检测：,对单位工程内且在同一条件下的工程桩，抽检数量不应少于总桩数,10%,且不应少于,10,根，应提供受条件限制的补充说明。（依据：建筑基桩检测技术规范,JGJ106-2003,）,7.,锚杆锁定力,验收试验锚杆数量不应少于锚杆总数的,5%,且不得少于,3,根。（依据：锚杆喷射混凝土支护技术规范,GB50086-2001,）,8.,静载抗拔、水平试验：,抽检数量不应少于总桩数的,1%,且不应少于,3,根。（依据：建筑基桩检测技术规范,JGJ106-2003,）,9.,其他地基检测应按设计及相应规范要求执行。,二、桩基检测流程,工程名称,工程地址,建设单位,名称,联系人,地址,联系电话,检测单位,名称,联系人,地址,联系电话,委 托 内 容,检测方法,桩基类型,桩径桩长,承载力,特征值,kN,总桩数,抽检数,测 试 桩 号,单价,小计（元）,建设单位承诺,对所委托的样品信息进行确认并保证所提供的一切资料真实有效。对所需检测费用认可，并保证及时支付。,代表签字,盖,章,年,月,日,检测单位承 诺,严格执行国家的各项法律、法规和规程，正确执行相应的技术规范和对应工程的技术要求。严格执行科学、公正、廉洁和高效的质量方针，确保检测的公正性。,代表签字,盖,章,年,月 日,监理单位意 见,抽样检测符合法律法规及工程技术标准、规范,监理签字,盖,章,年,月 日,检测协 会备 案,代表签字,盖,章,年,月 日,备注,流转,记录,部门一,接收人,接收日期,部门二,接收人,接收日期,说明：,1.,本表由建设单位在检测前填写。,2.,建设单位提供的工程概况和相关的技术资料是本委托书的补充（见附件一），抽样检测数量参照附件二及有关规范。,3.,检测单位进场检测前将,现场检测通知单,提交检测协会,电话,:62649000,传真：,62649000,4.,本检测委托书,一式四份，检测协会,、,建设单位,、,监理单位,、,检测单位各一份。,地基基础检测委托书,NO.,二、桩基检测流程,3,、现场检测；,1,）维持荷载法（静载检测）：,加载应分级进行，采用逐级等量加载；分级荷载宜为最大加载量或预估极限承载力的,1/10,，其中第一级可取分级荷载的,2,倍。卸载应分级进行，每级卸载量取加载时分级荷载的,2,倍，逐级等量卸载。加、卸载时应使荷载传递均匀、连续、无冲击，每级荷载在维持过程中的变化幅度不得超过该级增减量的,10%,。,同步传送检测工程数据至质安站。,二、桩基检测流程,静载试验要求及评定,序号,桩基龄期,加载量,试验持续时间,合格标准,备注,1,28d,2,倍单桩承载力,24h,小于,40mm,二、桩基检测流程,2,）低应变动测检验法（低应变检测）：建立在一维波动理论基础之上，在数学上模拟桩的一维应力波传播，计算反射、投射和博得叠加，根据波形的异常推断桩的完整性。在桩质量检测过程中，把桩做如下鉴定：,a.,视桩为一维弹性直杆；,b.,假定桩为均匀材质构成，且截面积在受力时保持平面；,c.,忽略了桩的内外阻力表面摩擦力的影响，桩周土对桩的约束和支承作用，集中由桩底的一个弹簧替代。当桩顶受到一定的冲击力作用，会产生一弹性脉冲波，经桩身向下传播，根据力的平衡条件和牛顿第二定律，得到一维波动方程。,二、桩基检测流程,4,、计算分析和结果评价；,桩身完整性类别应结合缺陷出现的深度、测试信号衰减特性以及设计桩型、成桩工艺、地质条件、施工情况，按,下表（一）,的规定和表,（二）,所列实测时域或幅频信号特征进行综合分析判定。,二、桩基检测流程,桩身完整性分类（表一）,桩身完整性类别,分类原则,类桩,桩身完整,类桩,桩身有轻微缺陷，不会影响桩身结构承载力的正常发挥,类桩,桩身有明显缺陷，对桩身结构承载力有影响,类桩,桩身存在严重缺陷,二、桩基检测流程,桩身完整性判定（表二）,类别,时域信号特征,幅频信号特征,2,L,/,c,时刻前无缺陷反射波；,有桩底反射波,桩底谐振峰排列基本等间距，其相邻频差,f,c,/2,L,2,L,/,c,时刻前出现轻微缺陷反射波；,有桩底反射波,桩底谐振峰排列基本等间距，其相邻频差,f,c,/2,L,，,轻微缺陷产生的谐振峰与桩底谐振峰之间的频差,f,c,/2,L,有明显缺陷反射波，其他特征介于,类和,类之间,2,L,/,c,时刻前出现严重缺陷反射波或周期性反射波，无桩底反射波；,或因桩身浅部严重缺陷使波形呈现低频大振幅衰减振动，无桩底反射波。,缺陷谐振峰排列基本等间距，相邻频差,f,c,/2,L,，无桩底谐振峰；,或因桩身浅部严重缺陷只出现单一谐振峰，无桩底谐振峰,二、桩基检测流程,5,、扩大检测；,对低应变法检测中不能明确完整性类别的桩或类桩，可根据实际情况采用静载法、钻芯法、高应变法、开挖等适宜的方法验证检测。当采用低应变法、高应变法和声波透射法抽检桩身完整性所发现的、类桩之和大于抽检桩数的,20%,时，宜采用原检测方法（声波透射法可改用钻芯法），在未检桩中继续扩大抽检。,扩大检测数量宜根据地质条件、桩基设计等级、桩型、施工质量变异性等因素合理确定，并应经过有关各方确认。,二、桩基检测流程,6,、出检测报告；,工程桩承载力检测结果的评价，应给出每根受检桩的承载力检测值，并据此给出单位工程同一条件下的单桩承载力特征值是否满足设计要求的结论。,三、缺陷桩基处理措施,桩基整体施工质量问题可由桩身完整性普测发现，如果不能就提供的完整性检测结果估计对桩承载力的影响程度，进而估计是否危及上部结构安全，那么在很大程度上就减少了桩身完整性检测的实际意义。桩的承载功能是通过桩身结构承载力实现的，完整性类别划分主要是根据缺陷程度，但这种划分不能机械地理解为不需考虑桩的设计条件、承载性状及施工因素。,因此工程处理，首先根据检测报告发现缺陷部位及初步原因判断。,三、缺陷桩基处理措施,一）,对断裂预制桩的检查,首先应对断裂的预制管桩进行检查，分别查清断裂桩的数量、位置，断裂的深度数据，具体可采取如下方法：,1,、,进行现场调查。检查断裂桩的位置、数量。,2,、,采用拉线等方法标定出建筑物轴线，测量出每个桩偏移的平面距离及断裂位置，标注在图纸上。,3,、,光照检查。用强光手电筒或镜片阳光反射（天气晴朗时）的方法检查清理干净后的桩管，此时可以清楚地看清桩倾斜或断裂位置的深度，测量其深度，断裂位置往往可见有泥、水涌入桩管内。,三、缺陷桩基处理措施,4,、根据基础桩设计图纸，地质勘察报告、打桩记录、低应变检测报告及其它检查资料，综合分析判断管桩倾斜或断裂位置与深度，产生倾斜或断裂危害等。所检查分析的数据、桩径等资料应标注在一张图纸上，并列出统计分析表格，便于综合分析判断。,三、缺陷桩基处理措施,二）方案选择,具体问题分别对待处理：,1,、断的位置浅的，则挖至断桩部位，截去上部，高于基础砼一个等级砼进行接桩；,2,、断的位置较深，经设计复算满足不了承载力要求，则桩报废，补桩处理；,3,、地质补强、加固，经设计、勘察对地质土层加固后的承载力满足要求；,4,、后期处理，采取静压锚杆桩，由设计计算整体承载力要求。,三、缺陷桩基处理措施,根据,BC,地块质地概况，吹填淤泥土，局部深度达到,18m,，根据低应变检测报告桩身缺陷部位在地面以下,5m-10m,之间。因此桩间土体补强和凿除缺陷部位以上桩头接桩，现场不利于施工。当时考虑补桩，但不利于施工进度，最后综合考虑采取静压锚杆桩。,四,、反思,针对,BC,地块集中个别基坑出现较多的三类桩，主观体现在“事前、事中、事后”，从原材料到桩基施工，再到基坑开挖的过工程中的控制；客观主要体现在地质复杂、道路挤压等。,检测过程中存在着程序不完善，首先不能完全轻信某事物或事件，,俗话说“尽信书，则无书”，再一掌握全方面知识，以被动变为主动。,现就与现场问题分析如下：,四、反思,一）,打桩施工方法选择不当,地表土层较软。当地基土的上部土层较软或地表面较薄的硬土层下有较厚的软土层时，如打桩时不采取相应技术措施，桩基支脚直接站压在桩顶或桩顶土层上，形成对地表土层的挤压作用，硬将管桩推挤倾斜。,四、反思,二）,基坑开挖施工方法不当,因基坑开挖施工方法不当而引起土体位移，造成预制管桩倾斜断裂的现象比较多，原因也比较复杂。,1,、淤泥,，土体中富含,水很高,，抗剪强度,几乎为零,。,2,、,一次性挖土深度过大，放坡不够，引起土体滑动。,3,、基坑采取相关围护措施，减少道路对基坑的挤压。,四、反思,三）,接桩不良,现预应力管桩接桩一般均采用焊接，焊接时由于操作方法不当，使得焊缝不饱满，不连续、不均匀，特别值得注意的是，由于地下水位较浅，如冷却时间不够，焊接的都开始沉桩，则相当于焊缝淬火，极易发生焊口裂缝。,谢 谢！,本汇报局限于自己对其专业知识的理解和对该专业检测流程的了解,，,如理解错误和了解不到位的区域，请领导和同事批评、指正。,
