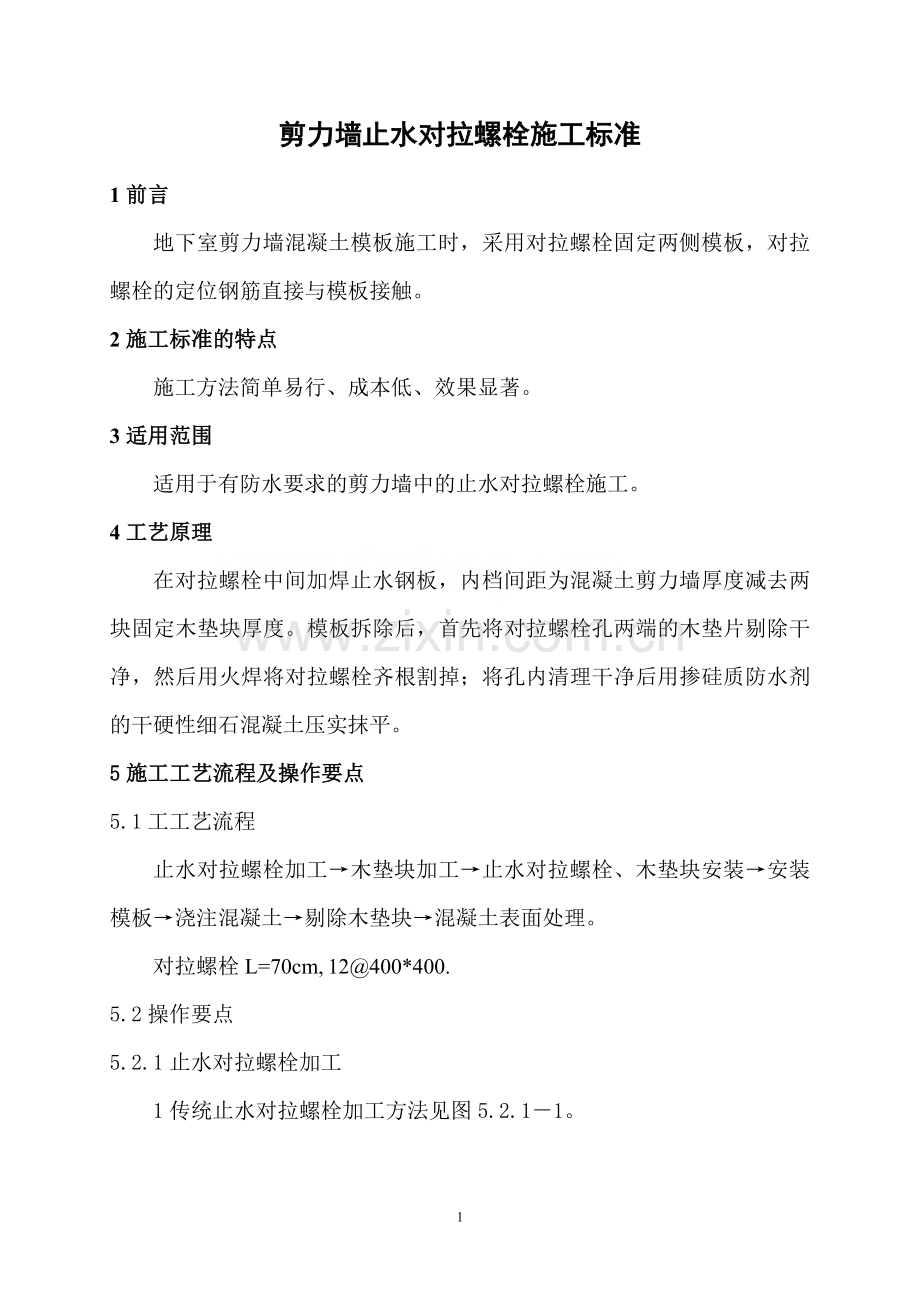

剪力墙止水对拉螺栓施工标准
1前言
地下室剪力墙混凝土模板施工时，采用对拉螺栓固定两侧模板，对拉螺栓的定位钢筋直接与模板接触。
2施工标准的特点
施工方法简单易行、成本低、效果显著。
3适用范围
适用于有防水要求的剪力墙中的止水对拉螺栓施工。
4工艺原理
在对拉螺栓中间加焊止水钢板，内档间距为混凝土剪力墙厚度减去两块固定木垫块厚度。模板拆除后，首先将对拉螺栓孔两端的木垫片剔除干净，然后用火焊将对拉螺栓齐根割掉；将孔内清理干净后用掺硅质防水剂的干硬性细石混凝土压实抹平。
5施工工艺流程及操作要点
5.1工工艺流程
止水对拉螺栓加工→木垫块加工→止水对拉螺栓、木垫块安装→安装模板→浇注混凝土→剔除木垫块→混凝土表面处理。
对拉螺栓L=70cm, 12@400*400.
5.2操作要点
5.2.1止水对拉螺栓加工
1传统止水对拉螺栓加工方法见图5.2.1－1。

图5.2.1－1

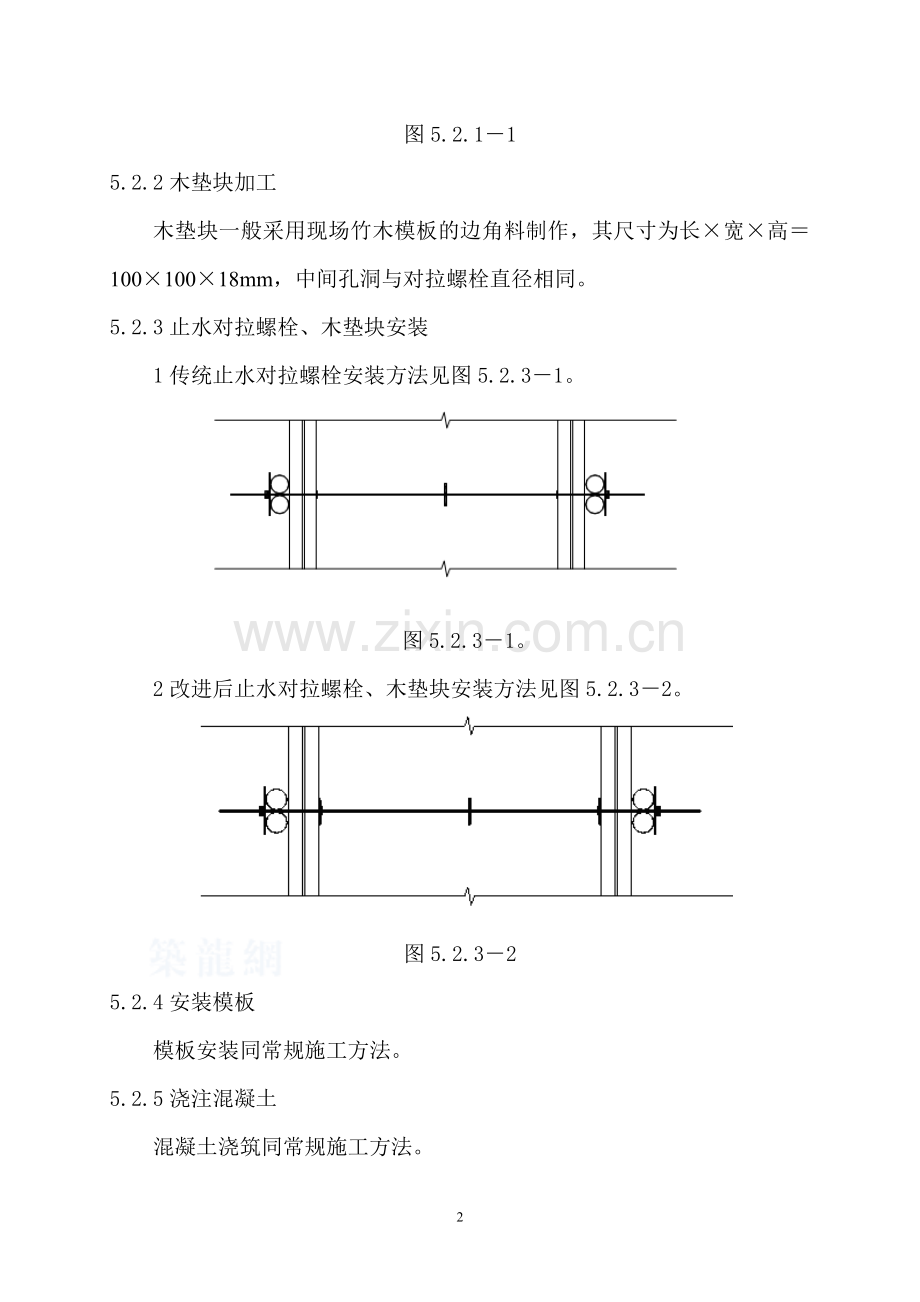

5.2.2木垫块加工
木垫块一般采用现场竹木模板的边角料制作，其尺寸为长×宽×高＝100×100×18mm，中间孔洞与对拉螺栓直径相同。
5.2.3止水对拉螺栓、木垫块安装
1传统止水对拉螺栓安装方法见图5.2.3－1。

图5.2.3－1。
2改进后止水对拉螺栓、木垫块安装方法见图5.2.3－2。

图5.2.3－2
5.2.4安装模板
模板安装同常规施工方法。
5.2.5浇注混凝土
混凝土浇筑同常规施工方法。
5.2.6剔除木垫块
剪力墙模板拆除后，即可用堑子将木垫块剔除。见图5.2.6。

图5.2.6
5.2.7混凝土表面处理
用火焊将对拉螺栓齐根割掉，将孔内清理干净后，用掺硅质防水剂的干硬性细石混凝土压实抹平。见图5.2.7。

图5.2.7
7质量控制
7.1焊接质量控制
7.1.1焊接时，引弧应在形成焊缝的部位进行，不得烧伤主筋影响螺栓强度，造成涨模事故，且要特别注意止水板的焊接，避免由于吃肉过深将止水板焊透失去作用。
7.1.2焊缝宽度不得小于8mm，焊缝厚度不得小于5mm。
7.1.3焊接表面光滑平整，不得有较大的凹陷、焊瘤。
7.2保证剪力墙的截面尺寸的定位钢筋的尺寸误差应控制在1mm以内。
