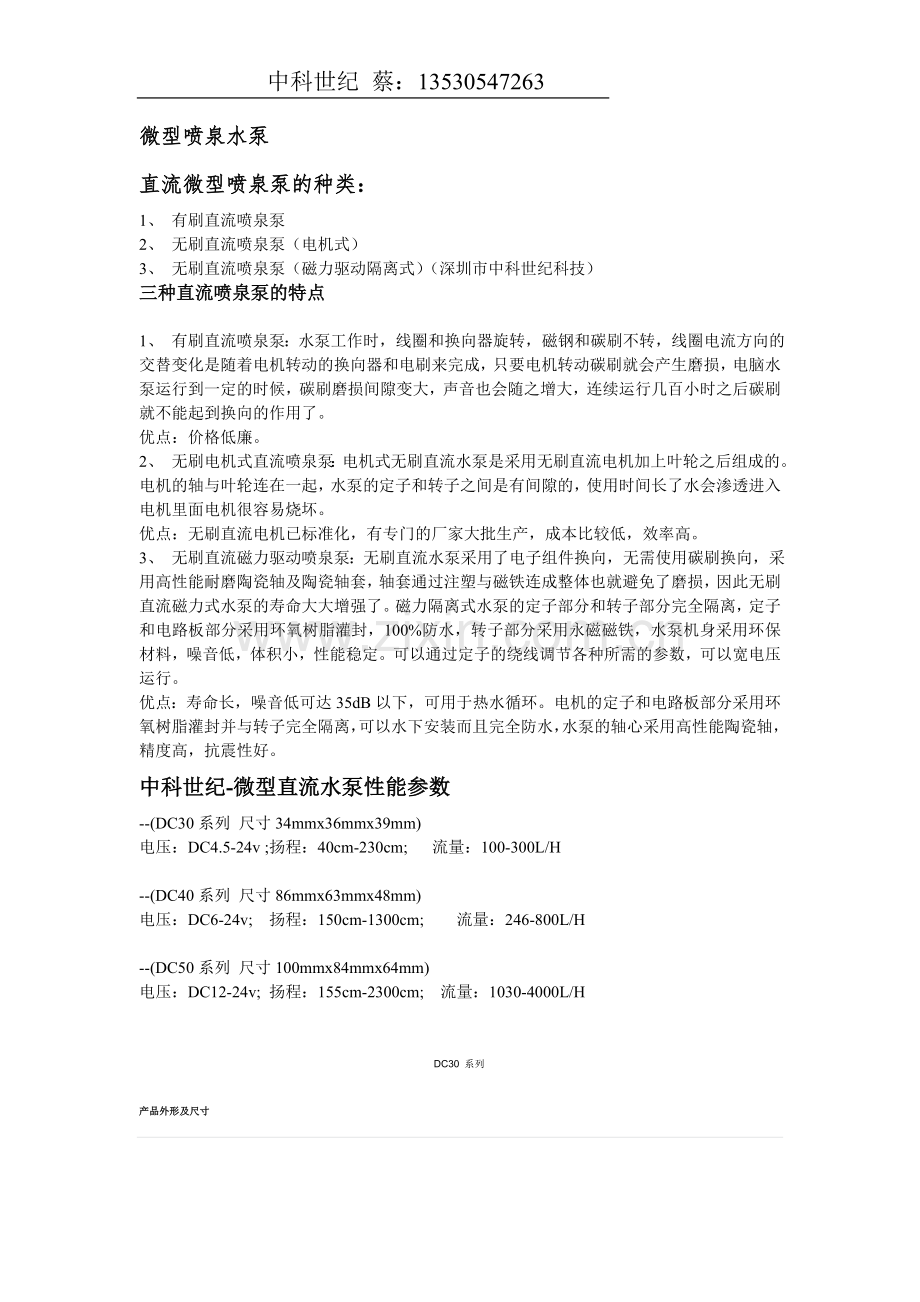

微型喷泉水泵
直流微型喷泉泵的种类：
1、 有刷直流喷泉泵 　　
2、 无刷直流喷泉泵（电机式） 　
3、 无刷直流喷泉泵（磁力驱动隔离式）（深圳市中科世纪科技）
三种直流喷泉泵的特点

1、 有刷直流喷泉泵：水泵工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随着电机转动的换向器和电刷来完成，只要电机转动碳刷就会产生磨损，电脑水泵运行到一定的时候，碳刷磨损间隙变大，声音也会随之增大，连续运行几百小时之后碳刷就不能起到换向的作用了。 　　
优点：价格低廉。 　　
2、 无刷电机式直流喷泉泵：电机式无刷直流水泵是采用无刷直流电机加上叶轮之后组成的。电机的轴与叶轮连在一起，水泵的定子和转子之间是有间隙的，使用时间长了水会渗透进入电机里面电机很容易烧坏。 　　
优点：无刷直流电机已标准化，有专门的厂家大批生产，成本比较低，效率高。 　
3、 无刷直流磁力驱动喷泉泵：无刷直流水泵采用了电子组件换向，无需使用碳刷换向，采用高性能耐磨陶瓷轴及陶瓷轴套，轴套通过注塑与磁铁连成整体也就避免了磨损，因此无刷直流磁力式水泵的寿命大大增强了。磁力隔离式水泵的定子部分和转子部分完全隔离，定子和电路板部分采用环氧树脂灌封，100%防水，转子部分采用永磁磁铁，水泵机身采用环保材料，噪音低，体积小，性能稳定。可以通过定子的绕线调节各种所需的参数，可以宽电压运行。 　　
优点：寿命长，噪音低可达35dB以下，可用于热水循环。电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，可以水下安装而且完全防水，水泵的轴心采用高性能陶瓷轴，精度高，抗震性好。
中科世纪-微型直流水泵性能参数
--(DC30系列 尺寸34mmx36mmx39mm)
电压：DC4.5-24v ;扬程：40cm-230cm; 流量：100-300L/H

--(DC40系列 尺寸86mmx63mmx48mm)
电压：DC6-24v; 扬程：150cm-1300cm; 流量：246-800L/H

--(DC50系列 尺寸100mmx84mmx64mm)
电压：DC12-24v; 扬程：155cm-2300cm; 流量：1030-4000L/H

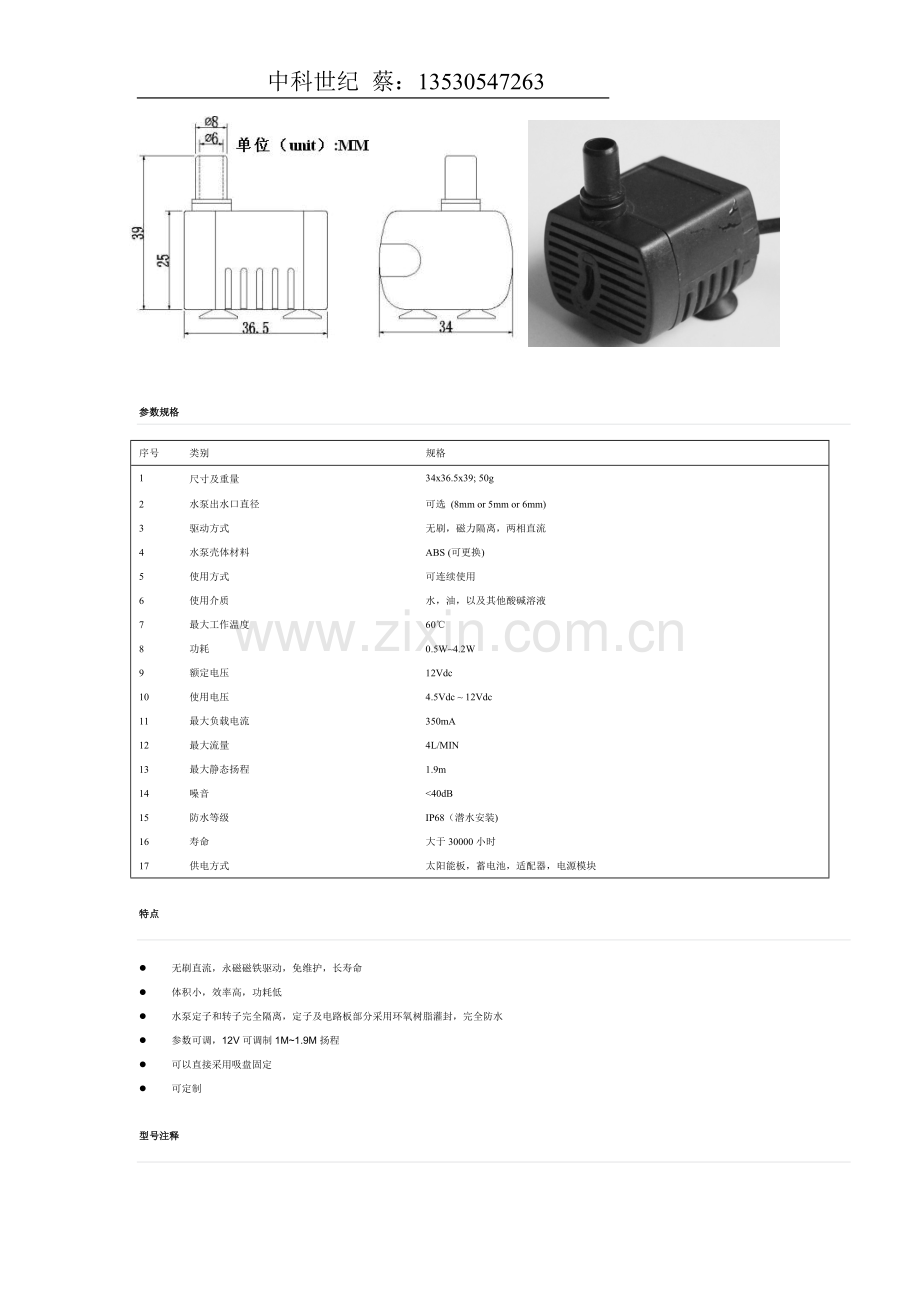

DC30 系列
产品外形及尺寸

参数规格
序号
类别
规格
1
尺寸及重量
34x36.5x39; 50g
2
水泵出水口直径
可选 (8mm or 5mm or 6mm)
3
驱动方式
无刷，磁力隔离，两相直流
4
水泵壳体材料
ABS (可更换)
5
使用方式
可连续使用
6
使用介质
水，油，以及其他酸碱溶液
7
最大工作温度
60℃
8
功耗
0.5W~4.2W
9
额定电压
12Vdc
10
使用电压
4.5Vdc ~ 12Vdc
11
最大负载电流
350mA
12
最大流量
4L/MIN
13
最大静态扬程
1.9m
14
噪音
<40dB
15
防水等级
IP68（潜水安装)
16
寿命
大于30000小时
17
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命
l 体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 参数可调，12V可调制1M~1.9M扬程
l 可以直接采用吸盘固定
l 可定制
型号注释

型号
电压
最大负载电流
最大流量
最大扬程
功耗
V
A
L/H
M
w
DC30-0404
4.5
0.10
100
0.4
0.45
DC30-0505
5
0.11
110
0.5
0.55
DC30-0606
6
0.11
120
0.6
0.66
DC30-0708
7
0.13
160
0.8
0.91
DC30-0911
9
0.15
170
1.1
1.35
DC30-1215
12
0.21
210
1.5
2.52
DC30-1219
12
0.35
240
1.9
4.20
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-70%.
参数 (仅供参考，可根据可以要求调制水泵参数)
流量-扬程曲线图

DC30A 系列
产品外形及尺寸

NO
Items
Specs
1
尺寸及重量
51x34x42.7; 50g
2
水泵出水口外径
可选 (10mm or 8mm or 6mm)
3
水泵进水口外径
可选 (8mm or 5mm or 6mm)
4
驱动方式
无刷，磁力隔离，两相直流
5
水泵壳体材料
ABS或PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
0.5W~4.2W
10
额定电压
12Vdc
11
使用电压
4.5Vdc ~ 12Vdc
12
最大负载电流
350mA
13
最大流量
4L/MIN
14
最大静态扬程
3m
15
噪音
<40dB
16
防水等级
IP68
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
参数规格
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命
l 体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 参数可调，12V可调制1M~3M扬程
l 水泵自带可拆卸固定底座
l 可定制
型号注释

参数 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大流量
最大扬程
功耗
V
A
L/H
M
w
DC30A-0406
4.5
0.10
100
0.6
0.45
DC30A-0507
5
0.11
110
0.7
0.55
DC30A-0609
6
0.11
120
0.9
0.66
DC30A-0712
7
0.13
160
1.2
0.91
DC30A-0913
9
0.14
170
1.3
1.26
DC30A-1215
12
0.18
200
1.5
2.16
DC30A-1219
12
0.22
210
1.9
2.64
DC30A-1223
12
0.23
220
2.3
2.76
DC30A-1225
12
0.26
230
2.5
3.12
DC30A-1227
12
0.29
235
2.7
3.48
DC30A-1230
12
0.35
240
3.0
4.20
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-70%.
流量-扬程曲线

DC40 系列
产品外形及尺寸

参数规格
序号
类别
规格
1
尺寸及重量
83x63x48;250g
2
水泵出水口外径
13.8mm
3
水泵进水口外径
10mm
4
驱动方式
无刷，磁力隔离
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
2.5W~26.4W
10
额定电压
12Vdc 或24Vdc
11
使用电压
5Vdc ~ 12Vdc 或 5Vdc ~ 24Vdc
12
最大负载电流
1.2A
13
最大流量
10.8L/MIN
14
最大静态扬程
7m
15
噪音
<35dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制5M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V
A
m
L/H
w
DC40-0510
5
0.5
1.0
250
2.5
DC40-0615
6
0.6
1.5
300
3.6
DC40-0935
9
1.10
3.5
420
9.9
DC40-1220
12
0.45
2.0
350
5.4
DC40-1230
12
0.70
3.0
400
8.4
DC40-1240
12
1.00
4.0
460
12.0
DC40-1250
12
1.20
5.0
520
14.4
DC40-2430
24
0.35
3.0
400
8.40
DC40-2440
24
0.50
4.0
460
12.0
DC40-2450
24
0.55
5.0
520
14.4
DC40-2460
24
0.80
6.0
580
19.2
DC40-2470
24
1.15
7.0
620
26.4
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-70%.
流量-扬程曲线图

DC40A 系列
产品外形及尺寸

参数规格
序号
类别
规格
1
尺寸及重量
86x63x48;250g
2
水泵出水口外径
13.8mm
3
水泵进水口外径
13mm
4
驱动方式
无刷，磁力隔离
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
2.5W~26.4W
10
额定电压
12Vdc 或24Vdc
11
使用电压
5Vdc ~ 12Vdc 或 5Vdc ~ 24Vdc
12
最大负载电流
1.2A
13
最大流量
12L/MIN
14
最大静态扬程
6m
15
噪音
<35dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制5M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V
A
m
L/H
w
DC40A-0510
5
0.65
1.0
320
3.25
DC40A-0615
6
0.70
1.5
380
4.20
DC40A-0930
9
1.10
3.0
530
9.90
DC40A-1220
12
0.53
2.0
450
6.36
DC40A-1230
12
0.90
3.0
530
10.8
DC40A-1240
12
1.10
4.0
650
12.0
DC40A-1245
12
1.20
4.5
680
14.4
DC40A-2430
24
0.45
3.0
530
9.90
DC40A-2440
24
0.55
4.0
650
12.0
DC40A-2450
24
0.80
5.0
690
21.6
DC40A-2460
24
1.20
6.0
720
28.8
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-70%.
流量-扬程曲线图

DC40B 系列
产品外形及尺寸

参数规格
序号
类别
规格
1
尺寸及重量
71.9x59.5x43;250g
2
水泵出水口外径
10mm
3
水泵进水口外径
10mm
4
驱动方式
无刷，磁力隔离，两相直流
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
2.5W~15.6W
10
额定电压
12Vdc或24Vdc
11
使用电压
5Vdc ~ 12Vdc 或 5Vdc ~ 24Vdc
12
最大负载电流
1A
13
最大流量
9L/MIN
14
最大静态扬程
5m
15
噪音
<35dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷，噪音低，几乎可达静音效果【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V
A
m
L/H
w
DC40B-0510
5
0.5
1.0
250
2.5
DC40B-0615
6
0.6
1.5
300
3.6
DC40B-0935
9
0.87
3.5
420
8.0
DC40B-1220
12
0.45
2.0
350
5.4
DC40B-1230
12
0.70
3.0
400
8.4
DC40B-1240
12
1.00
4.0
460
12.0
DC40B-2430
24
0.35
3.0
400
8.40
DC40B-2440
24
0.50
4.0
460
12.0
DC40B-2450
24
0.65
5.0
520
15.6
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-70%.
流量-扬程曲线图

DC40C 系列
产品外形及尺寸

参数规格
序号
类别
规格
1
尺寸及重量
85.5x82x48;250g
2
水泵出水口外径
4分外螺纹（20mm）
3
水泵进水口外径
4分外螺纹（20mm）
4
驱动方式
无刷，磁力隔离
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
3.25W~26.4W
10
额定电压
12Vdc或24Vdc
11
使用电压
5Vdc ~ 12Vdc 或 5Vdc ~ 24Vdc
12
最大负载电流
1.2A
13
最大流量
18L/MIN
14
最大静态扬程
4.5m
15
噪音
<35dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V
A
m
L/H
w
DC40C-1230
12
1.1
3
840
13.2
DC40C-2440
24
1.1
4.5
1080
26.4
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%.
流量-扬程曲线图

DC40D 系列
产品外形及尺寸

参数规格
序号
类别
规格
1
尺寸及重量
85x62.2x48;250g
2
水泵出水口外径
10mm
3
水泵进水口外径
10mm
4
驱动方式
无刷，磁力隔离
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
3.25W~26.4W
10
额定电压
12Vdc或24Vdc
11
使用电压
5Vdc ~ 12Vdc 或 5Vdc ~ 24Vdc
12
最大负载电流
1.2A
13
最大流量
10L/MIN
14
最大静态扬程
8m
15
噪音
<35dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V
A
m
L/H
w
DC40D-1250
12
1.1
5.0
450
13.2
DC40D-2480
24
1.1
8.0
550
26.4
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%.
流量-扬程曲线图

DC40E 系列
尺寸及外形

序号
类别
规格
1
尺寸及重量
80x64.4x48;250g
2
水泵出水口外径
2分螺纹管（13.2mm）
3
水泵进水口外径
2分螺纹管（13.2mm）
4
驱动方式
无刷，磁力隔离
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃
9
功耗
3.25W~26.4W
10
额定电压
12Vdc或24Vdc
11
使用电压
5Vdc ~ 12Vdc 或 5Vdc ~ 24Vdc
12
最大负载电流
1.2A
13
最大流量
10.5L/MIN
14
最大静态扬程
7m
15
噪音
<35dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
参数规格
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V
A
m
L/H
w
DC40E-1250
12
1.10
5.0
500
13.2
DC40E-2470
24
1.10
7.0
620
26.4
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%.
流量-扬程曲线图

DC50系列
尺寸及外形

参数规格
序号
类别
规格
1
尺寸及重量
100.5x84.5x64;480g
2
水泵出水口外径
22.5mm
3
水泵进水口外径
22.5mm
4
驱动方式
无刷，磁力隔离，【两相】或【三相】
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃【两相】或者100℃【三相】
9
功耗
2.5W~50.4W【两相】；2.5W~86.4W【三相】
10
额定电压
12Vdc或 24Vdc
11
使用电压
5Vdc ~ 12Vdc 或5Vdc ~ 24Vdc
12
最大负载电流
2.1A【两相】or 3.8A【三相】
13
最大流量
36L/MIN【两相】; 43L/MIN【三相】
14
最大静态扬程
4M【两相】;7M【三相】
15
噪音
<40dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V (dc)
A
m
L/H
W
DC50-1220T
12
1.5
2.00
1300
18.0
DC50-1220S
DC50-1220A
DC50-1230S
12
2.6
3.00
1540
31.2
DC50-1230A
DC50-1240S
12
3.8
4.00
1800
45.6
DC50-1240A
DC50-2430T
24
1.3
3.00
1600
31.2
DC50-2430S
DC50-2430A
DC50-2440T
24
1.9
4.00
1800
45.6
DC50-2440S
DC50-2440A
DC50-2450S
24
2.8
5.00
2100
67.2
DC50-2450A
DC50-2470S
24
3.6
7.00
2500
86.4
DC50-2470A
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%.
流量-扬程曲线图

DC50A 系列
尺寸及外形

参数规格
序号
类别
规格
1
尺寸及重量
100.5x84x64;480g
2
水泵出水口外径
27mm
3
水泵进水口外径
27mm
4
驱动方式
无刷，磁力隔离，【两相】或【三相】
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃【两相】或者100℃【三相】
9
功耗
2.5W~45.6W【两相】；2.5W~86.4W【三相】
10
额定电压
12Vdc或 24Vdc
11
使用电压
5Vdc ~ 12Vdc 或5Vdc ~ 24Vdc
12
最大负载电流
2.1A【两相】or 3.8A【三相】
13
最大流量
42L/MIN【两相】; 60L/MIN【三相】
14
最大静态扬程
3.5M【两相】;5M【三相】
15
噪音
<40dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V (dc)
A
m
L/H
W
DC50A-1223S
12
2.60
2.30
2000
31.2
DC50A-1223A
DC50A-1230S
12
3.00
3.00
2200
36.0
DC50A-1230A
DC50A-1235S
12
3.80
3.50
2500
45.6
DC50A-1235A
DC50A-2423T
24
1.30
2.35
2000
31.2
DC50A-2423S
DC50A-2423A
DC50A-2435T
24
1.90
3.50
2500
45.6
DC50A-2435S
DC50A-2435A
DC50A-2440S
24
3.00
4.00
2900
72.0
DC50A-2440A
DC50A-2450S
24
3.60
5.00
3600
86.4
DC50A-2450A
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%.
流量-扬程曲线图

DC50B 系列
尺寸及外形

参数规格
序号
类别
规格
1
尺寸及重量
91.2x91x64;480g
2
水泵出水口外径
22.5mm
3
水泵进水口外径
22.5mm
4
驱动方式
无刷，磁力隔离，【两相】或【三相】
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃【两相】或者100℃【三相】
9
功耗
2.5W~50.4W【两相】；2.5W~86.4W【三相】
10
额定电压
12Vdc或 24Vdc
11
使用电压
5Vdc ~ 12Vdc 或5Vdc ~ 24Vdc
12
最大负载电流
2.1A【两相】or 3.8A【三相】
13
最大流量
21L/MIN【两相】; 27L/MIN【三相】
14
最大静态扬程
8M【两相】;13M【三相】
15
噪音
<40dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制3扬程，也可调制8M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动，无冲击，特别适用于太阳能板供电
型号注释

参数表 (仅供参考，可根据可以要求调制水泵参数)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V (dc)
A
m
L/H
W
DC50B-1240T
12
1.6
4.0
1050
19.2
DC50B-1240S
DC50B-1240A
DC50B-1250T
12
2.0
5.0
1200
24.0
DC50B-1250S
DC50B-1250A
DC50B-1280S
12
3.8
8.0
1330
45.6
DC50B-1280A
DC50B-2450T
24
1.0
5.0
1200
24.0
DC50B-2450S
DC50B-2450A
DC50B-2480T
24
1.9
8.0
1330
45.6
DC50B-2480S
DC50B-2480A
DC50B-24100S
24
3.4
10.0
1440
81.6
DC50B-24100A
DC50B-24130S
24
3.6
13.0
1600
86.4
DC50B-24130A
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%.
流量-扬程曲线图

DC50C系列
尺寸及外形

参数规格
序号
类别
规格
1
尺寸及重量
103.5x107x64;480g
2
水泵出水口外径
4分螺纹 (20mm)
3
水泵进水口外径
4分螺纹 (20mm)
4
驱动方式
无刷，磁力隔离，【两相】或【三相】
5
水泵壳体材料
PA66+30%GF (可更换)
6
使用方式
可连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃【两相】或者100℃【三相】
9
功耗
2.5W~45.6W【两相】；2.5W~86.4W【三相】
10
额定电压
12Vdc或 24Vdc
11
使用电压
5Vdc ~ 12Vdc 或5Vdc ~ 24Vdc
12
最大负载电流
2.1A【两相】or 3.8A【三相】
13
最大流量
36L/MIN【两相】; 41L/MIN【三相】
14
最大静态扬程
4M【两相】;6.5M【三相】
15
噪音
<40dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制2M扬程，也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相
u 智能程序驱动，无传感器，电路板可外置，水泵部分耐温100度
