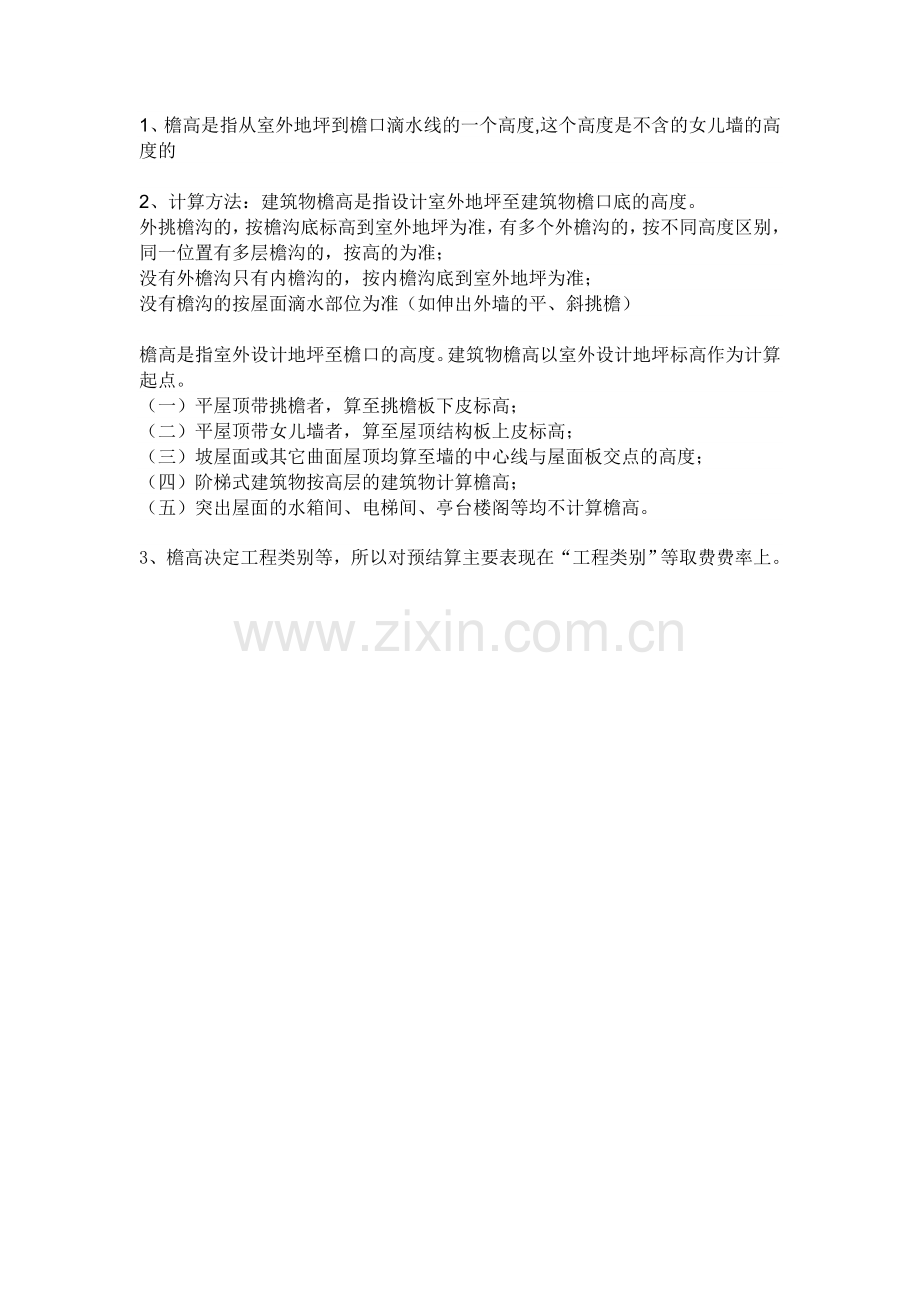

1、檐高是指从室外地坪到檐口滴水线的一个高度,这个高度是不含的女儿墙的高度的

2、计算方法：建筑物檐高是指设计室外地坪至建筑物檐口底的高度。
外挑檐沟的，按檐沟底标高到室外地坪为准，有多个外檐沟的，按不同高度区别，同一位置有多层檐沟的，按高的为准；
没有外檐沟只有内檐沟的，按内檐沟底到室外地坪为准；
没有檐沟的按屋面滴水部位为准（如伸出外墙的平、斜挑檐）

檐高是指室外设计地坪至檐口的高度。建筑物檐高以室外设计地坪标高作为计算起点。
（一）平屋顶带挑檐者，算至挑檐板下皮标高；
（二）平屋顶带女儿墙者，算至屋顶结构板上皮标高；
（三）坡屋面或其它曲面屋顶均算至墙的中心线与屋面板交点的高度；
（四）阶梯式建筑物按高层的建筑物计算檐高；
（五）突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。

3、檐高决定工程类别等，所以对预结算主要表现在“工程类别”等取费费率上。

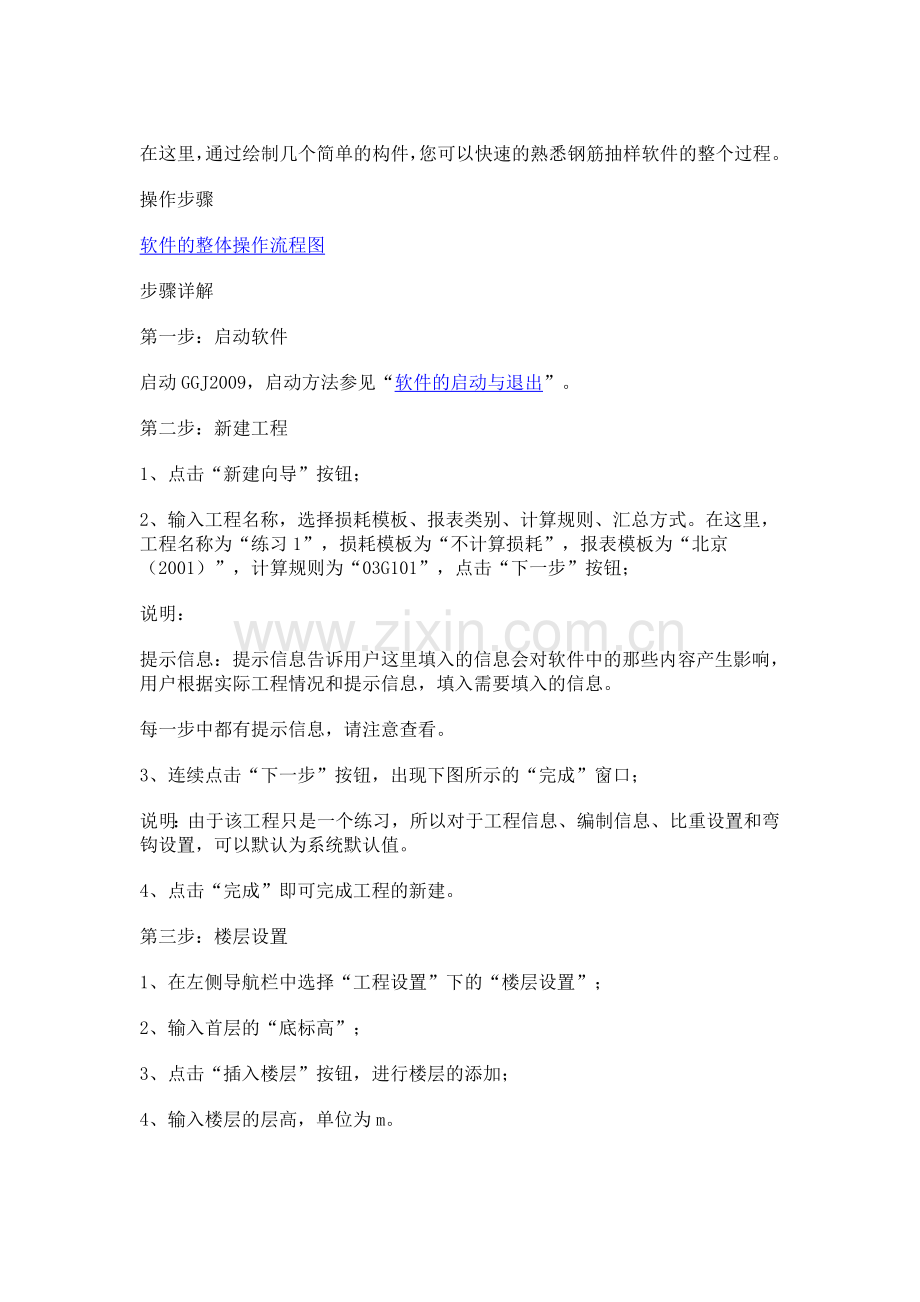

在这里，通过绘制几个简单的构件，您可以快速的熟悉钢筋抽样软件的整个过程。
操作步骤
软件的整体操作流程图
步骤详解
第一步：启动软件
启动GGJ2009，启动方法参见“软件的启动与退出”。
第二步：新建工程
1、点击“新建向导”按钮；
2、输入工程名称，选择损耗模板、报表类别、计算规则、汇总方式。在这里，工程名称为“练习1”，损耗模板为“不计算损耗”，报表模板为“北京（2001）”，计算规则为“03G101”，点击“下一步”按钮；
说明：
提示信息：提示信息告诉用户这里填入的信息会对软件中的那些内容产生影响，用户根据实际工程情况和提示信息，填入需要填入的信息。
每一步中都有提示信息，请注意查看。
3、连续点击“下一步”按钮，出现下图所示的“完成”窗口；
说明：由于该工程只是一个练习，所以对于工程信息、编制信息、比重设置和弯钩设置，可以默认为系统默认值。
4、点击“完成”即可完成工程的新建。
第三步：楼层设置
1、在左侧导航栏中选择“工程设置”下的“楼层设置”；
2、输入首层的“底标高”；
3、点击“插入楼层”按钮，进行楼层的添加；
4、输入楼层的层高，单位为m。
第四步：建立轴网
1、在左侧导航栏中选择“绘图输入”，软件默认定位在“轴网”定义界面；
2、在轴网定义界面点击“新建”按钮，选择相应的轴网类型，新建一个轴网构件；
3、列表上方的页签默认为“下开间”，使用默认值，在右侧界面的常用值的列表中选择“3000”作为轴网的轴距，并点击“添加”按钮，在列表中会显示您所添加的开间轴距；
4、在列表上方的页签中选择“左进深”，在常用值的列表中选择“2100”，并点击“添加”按钮，在列表中会显示您所添加的进深轴距；
5、轴网定义完毕，点击“绘图”按钮，或者在构件列表区域双击鼠标左键，切换到“绘图界面”；
6、软件弹出“请输入角度”的界面，输入相应角度，这里使用默认值；
7、点击“确定”按钮，在绘图区域会显示您刚才所建立的轴网。
第五步：建立构件
1、在“绘图输入”导航栏中的构件结构列表中选择“剪力墙”，点击“定义”按钮，进入剪力墙的定义界面；
2、在剪力墙的定义界面，点击“新建”，建立剪力墙构件JLQ-1，您可以根据实际情况输入剪力墙的属性值；
3、用同样的方法，可以建立其它构件，如柱、梁、门窗洞等；
4、点击“绘图”按钮或在构件列表区域双击鼠标左键，回到绘图界面。
第六步：绘制构件
1、在绘图界面，点击鼠标左键选择“直线”法绘制剪力墙图元；
2、在轴网中点击鼠标左键，选择E轴和2轴的交点，然后再点击C轴和2轴的交点，点击鼠标右键确定，在屏幕的绘图区域内会出现所绘制的剪力墙；
第七步：汇总计算
1、点击“常用菜单栏”中的“汇总计算”按钮；
2、屏幕弹出“汇总计算”界面，点击“计算”按钮；
3、屏幕弹出“计算汇总”的界面；点击“确定”按钮。
第八步：报表打印
1、在左侧导航栏中选择“报表预览”；
2、在左侧导航栏中选择相应的报表，在右侧就会出现报表预览界面；
3、点击“打印”按钮则可打印该张报表。
第九步：保存工程
1、点击菜单栏的“文件”→“保存”；
2、弹出“工程另存为”的界面，文件名称默认为您在新建工程时所输入的工程名称，点击“保存”按钮即可保存工程。
第十步：退出软件
点击菜单栏的“文件”→“退出”即可退出钢筋抽样软件。
