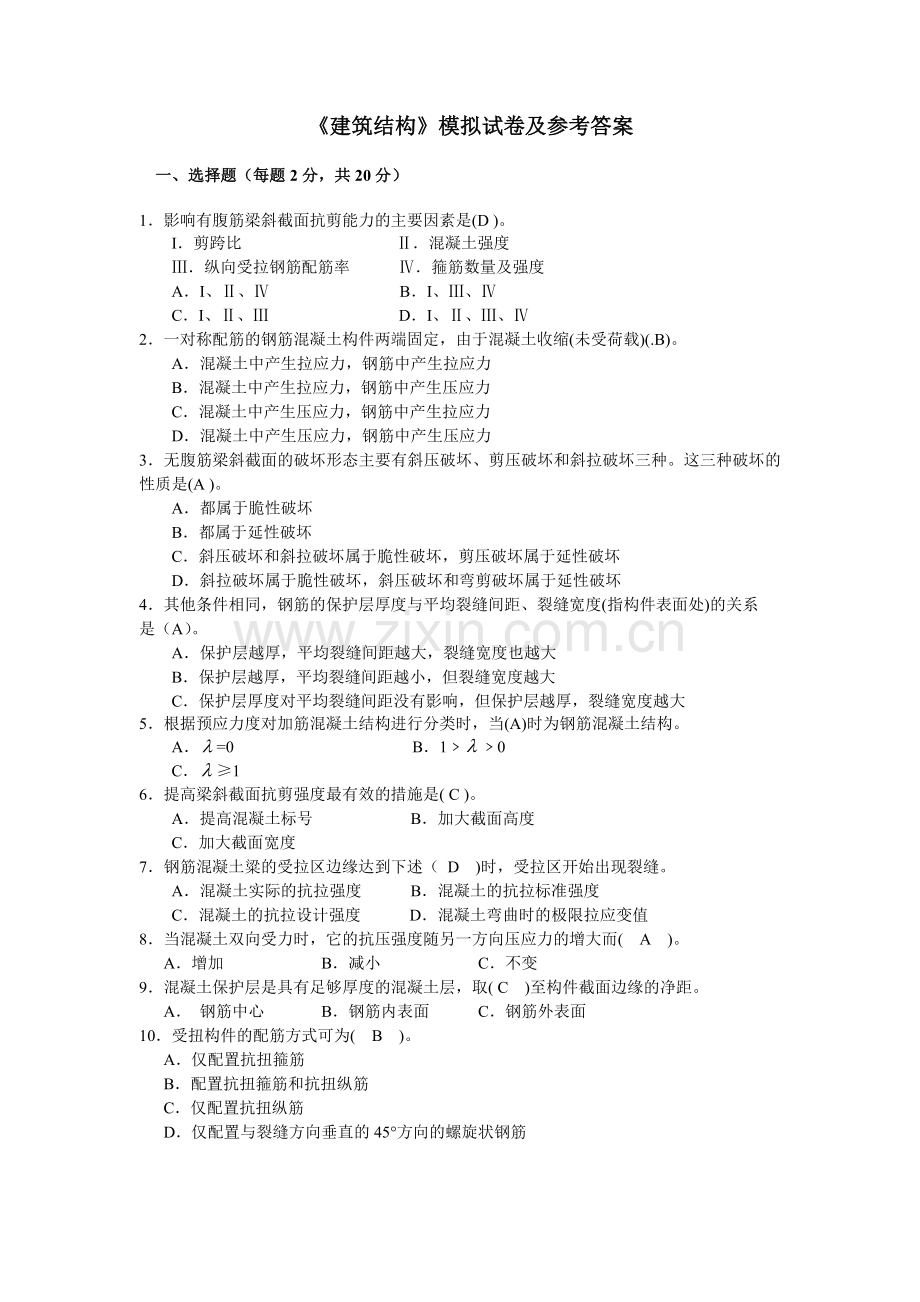

《建筑结构》模拟试卷及参考答案

一、选择题（每题2分，共20分）

1．影响有腹筋梁斜截面抗剪能力的主要因素是(D )。
I．剪跨比 Ⅱ．混凝土强度
Ⅲ．纵向受拉钢筋配筋率 Ⅳ．箍筋数量及强度
A．I、Ⅱ、Ⅳ B．I、Ⅲ、Ⅳ
C．I、Ⅱ、Ⅲ D．I、Ⅱ、Ⅲ、Ⅳ
2．一对称配筋的钢筋混凝土构件两端固定，由于混凝土收缩(未受荷载)(.B)。
A．混凝土中产生拉应力，钢筋中产生拉应力
B．混凝土中产生拉应力，钢筋中产生压应力
C．混凝土中产生压应力，钢筋中产生拉应力
D．混凝土中产生压应力，钢筋中产生压应力
3．无腹筋梁斜截面的破坏形态主要有斜压破坏、剪压破坏和斜拉破坏三种。这三种破坏的性质是(A )。
A．都属于脆性破坏
B．都属于延性破坏
C．斜压破坏和斜拉破坏属于脆性破坏，剪压破坏属于延性破坏
D．斜拉破坏属于脆性破坏，斜压破坏和弯剪破坏属于延性破坏
4．其他条件相同，钢筋的保护层厚度与平均裂缝间距、裂缝宽度(指构件表面处)的关系
是（A）。
A．保护层越厚，平均裂缝间距越大，裂缝宽度也越大
B．保护层越厚，平均裂缝间距越小，但裂缝宽度越大
C．保护层厚度对平均裂缝间距没有影响，但保护层越厚，裂缝宽度越大
5．根据预应力度对加筋混凝土结构进行分类时，当(A)时为钢筋混凝土结构。
A．=0 B．1﹥﹥0
C．≥1
6．提高梁斜截面抗剪强度最有效的措施是( C )。
A．提高混凝土标号 B．加大截面高度
C．加大截面宽度
7．钢筋混凝土粱的受拉区边缘达到下述（ D )时，受拉区开始出现裂缝。
A．混凝土实际的抗拉强度 B．混凝土的抗拉标准强度
C．混凝土的抗拉设计强度 D．混凝土弯曲时的极限拉应变值
8．当混凝土双向受力时，它的抗压强度随另一方向压应力的增大而( A )。
A．增加 B．减小 C．不变
9．混凝土保护层是具有足够厚度的混凝土层，取( C )至构件截面边缘的净距。
A． 钢筋中心 B．钢筋内表面 C．钢筋外表面
10．受扭构件的配筋方式可为( B )。
A．仅配置抗扭箍筋
B．配置抗扭箍筋和抗扭纵筋
C．仅配置抗扭纵筋
D．仅配置与裂缝方向垂直的45°方向的螺旋状钢筋

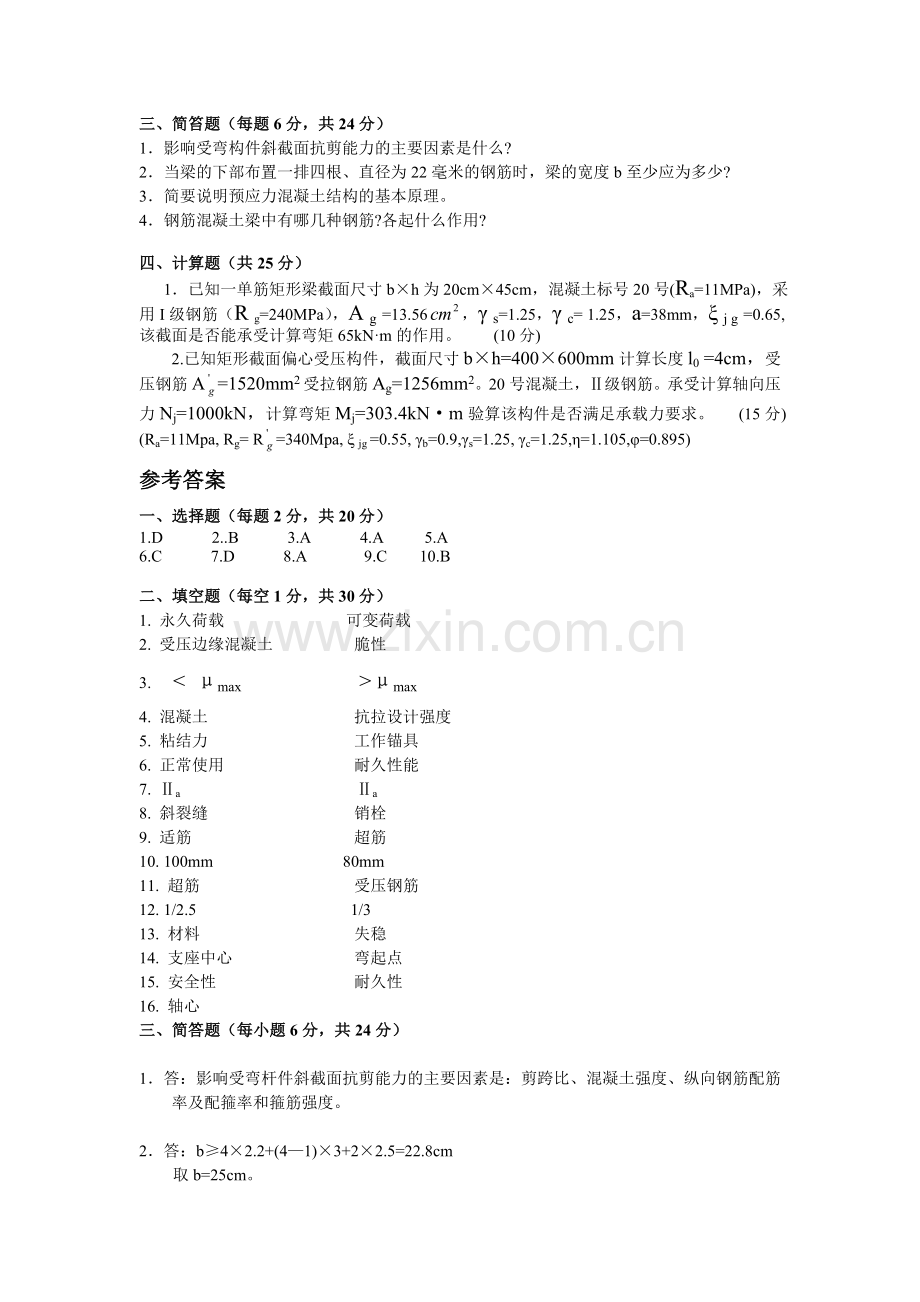

三、简笞题（每题6分，共24分）
1．影响受弯构件斜截面抗剪能力的主要因素是什么?
2．当梁的下部布置一排四根、直径为22毫米的钢筋时，梁的宽度b至少应为多少?
3．简要说明预应力混凝土结构的基本原理。
4．钢筋混凝土梁中有哪几种钢筋?各起什么作用?

四、计算题（共25分）
1．已知一单筋矩形梁截面尺寸b×h为20cm×45cm，混凝土标号20号(Ra=11MPa)，采用I级钢筋（R g=240MPa），A g =13.56，γ s=1.25，γ c= 1.25，a=38mm，ξ j g =0.65,该截面是否能承受计算弯矩65kN·m的作用。 (10分)
2.已知矩形截面偏心受压构件，截面尺寸b×h=400×600mm计算长度l0 =4cm，受压钢筋A=1520mm2受拉钢筋Ag=1256mm2。20号混凝土，Ⅱ级钢筋。承受计算轴向压力Nj=1000kN，计算弯矩Mj=303.4kN·m验算该构件是否满足承载力要求。 (15分) (Ra=11Mpa, Rg= R=340Mpa, ξ jg =0.55, γb=0.9,γs=1.25, γc=1.25,η=1.105,φ=0.895)
参考答案
一、选择题（每题2分，共20分）
1.D 　2..B 3.A 4.A 5.A
6.C　　　7.D 8.A 9.C 10.B

二、填空题（每空1分，共30分）
1. 永久荷载 可变荷载
2. 受压边缘混凝土 脆性
3. < μmax >μmax
4. 混凝土 抗拉设计强度
5. 粘结力 工作锚具
6. 正常使用 耐久性能
7. Ⅱa Ⅱa
8. 斜裂缝 销栓
9. 适筋 超筋
10. 100mm 80mm
11. 超筋 受压钢筋
12. 1/2.5 1/3
13. 材料 失稳
14. 支座中心 弯起点
15. 安全性 耐久性
16. 轴心
三、简答题（每小题6分，共24分）

1．答：影响受弯杆件斜截面抗剪能力的主要因素是：剪跨比、混凝土强度、纵向钢筋配筋率及配箍率和箍筋强度。

2．答：b≥4×2.2+(4—1)×3+2×2.5=22.8cm
取b=25cm。

3．答：预应力混凝土的基本原理是在结构承受外荷载之前，预先对由外荷载引起的混凝土受拉区施加压应力，即建立人为的应力状态，以抵消或减少外荷载产生的拉应力，使构件在使用荷载作用下不开裂或推迟开裂或开裂宽度较小。

4．答：钢筋混凝土梁有：纵筋(主筋)、斜筋(弯超钢筋)、箍筋、架立钢筋、纵向水平钢筋。
纵筋(主筋)：参与截面抗弯，承受拉力或压力；
斜筋(弯起钢筋)：参与截面抗剪，承受竖向剪力；
箍筋：参与截面抗剪(承受竖向剪力)，固定纵筋位置；
架立钢筋：固定箍筋位置；
纵向水平钢筋：抵抗温度和收缩应力。

四、计算题（共25分）
1．(10分)
解：(1)计算混凝土受压区高度x
a=38mm，则有效高度h0=45－3.8=41.2cm (2分)
==14.79cm＜ξ j g h0=0.65×41.2=26.78cm
符合要求。 (3分)
(2)计算截面所能承受的最大计算弯矩
M u= Ra b x (h0 －x/2)= ×11×200×147.9×(410－147.9/2)×10-6
= 87.98kN·m＞M j=65kN·m (3分)
(3)该截面能承受计算弯矩65kN·m的作用 (2分)

2．(15分)
解：(1)大、小偏心受压的初步判定
e0 ==303.4mm
故 ηe0=335.3mm >0.3 h0 =0.3×560=168mm可先按大偏心受压计算.(2分)
(2)大、小偏心受压的初步判定

x < ξ jg h0 , x > 2a'=80mm,确属大偏心受压 (5分)

(3)计算该构件所能承受的最大纵向力

=1002.9KN > Nj =1000KN
满足正截面承载力要求。 (5分)
(4)垂直于弯矩作用平面的截面复核

=2437.8KN > Nj =1000KN
满足设计要求。 （3分）
