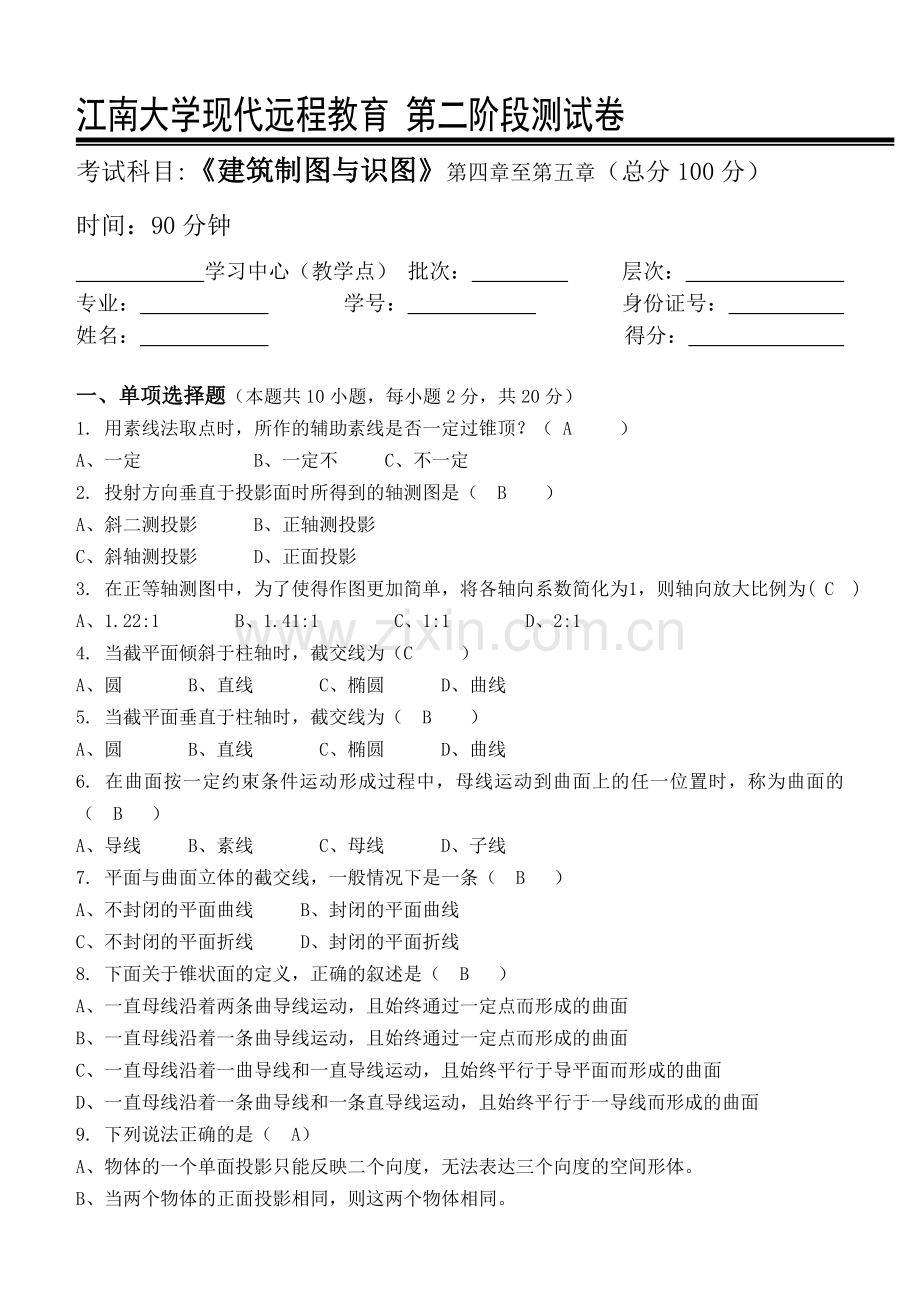

江南大学现代远程教育 第二阶段测试卷
考试科目:《建筑制图与识图》第四章至第五章（总分100分）
时间：90分钟
学习中心（教学点） 批次： 层次：
专业： 学号： 身份证号：
姓名： 得分：

一、单项选择题（本题共10小题，每小题2分，共20分）
1. 用素线法取点时，所作的辅助素线是否一定过锥顶？（ A ）
A、一定 B、一定不 C、不一定
2. 投射方向垂直于投影面时所得到的轴测图是（ B ）
A、斜二测投影 B、正轴测投影
C、斜轴测投影 D、正面投影
3. 在正等轴测图中，为了使得作图更加简单，将各轴向系数简化为1，则轴向放大比例为( C )
A、1.22:1 B、1.41:1 C、1:1 D、2:1
4. 当截平面倾斜于柱轴时，截交线为（C ）
A、圆 B、直线 C、椭圆 D、曲线
5. 当截平面垂直于柱轴时，截交线为（ B ）
A、圆 B、直线 C、椭圆 D、曲线
6. 在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（ B ）
A、导线 B、素线 C、母线 D、子线
7. 平面与曲面立体的截交线，一般情况下是一条（ B ）
A、不封闭的平面曲线 B、封闭的平面曲线
C、不封闭的平面折线 D、封闭的平面折线
8. 下面关于锥状面的定义，正确的叙述是（ B ）
A、一直母线沿着两条曲导线运动，且始终通过一定点而形成的曲面
B、一直母线沿着一条曲导线运动，且始终通过一定点而形成的曲面
C、一直母线沿着一曲导线和一直导线运动，且始终平行于导平面而形成的曲面
D、一直母线沿着一条曲导线和一条直导线运动，且始终平行于一导线而形成的曲面
9. 下列说法正确的是（ A）
A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。
B、当两个物体的正面投影相同，则这两个物体相同。
C、当两个物体的正面和侧面投影相同，则这两个物体相同。
D、当两个物体的正面和水平面投影相同，则这两个物体相同。
10. 将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（C ）
A、标高投影图 B、正投影图 C、轴测投影图 D、透视图

二、判断题（本题共10小题，每小题2分，共20分。你认为对的打“√”，错的“×”，不需要改错。）
（√ ）1. 组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。
（× ）2. 为了使得组合体尺寸标注清晰，标注时应该做到间隔均匀、由大到小向内排列。
（ √）3. 图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。
（ √ ）4. 拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。
（√ ）5. 连续二素线相互相交的直线面称为锥面。
（ ×）6. 在三面正投影图中，侧立面图能反映形体的尺寸是长、宽和高。
（ × ）7. 在二等正轴测投影中，变形系数（即轴向伸缩系数）p, q相等。
（ √ ）8. 连续二素线相互平行的直线面称为柱面。
（ × ）9. 在三面正投影图中，侧立面图能反映形体的尺寸是长和高。
（ × ）10. 三个投影面展开时，H投影面保持不变的。

三、作图题（本题共3小题，每题20分，共60分）

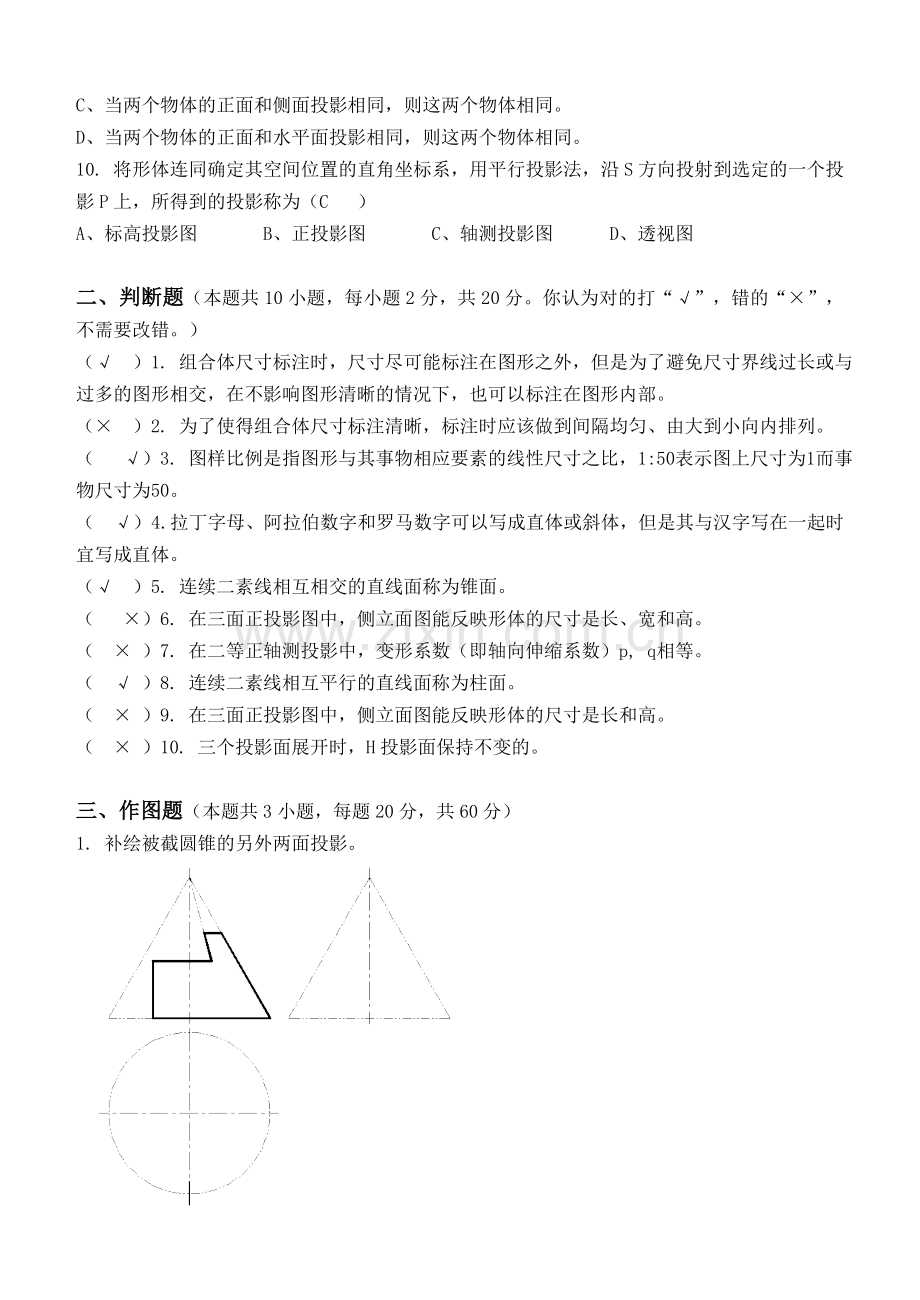

1. 补绘被截圆锥的另外两面投影。

2. 补绘形体的H面投影。

答案

3. 补绘组合形体的H面投影.
