中空两腔保温隔热玻璃介绍.doc

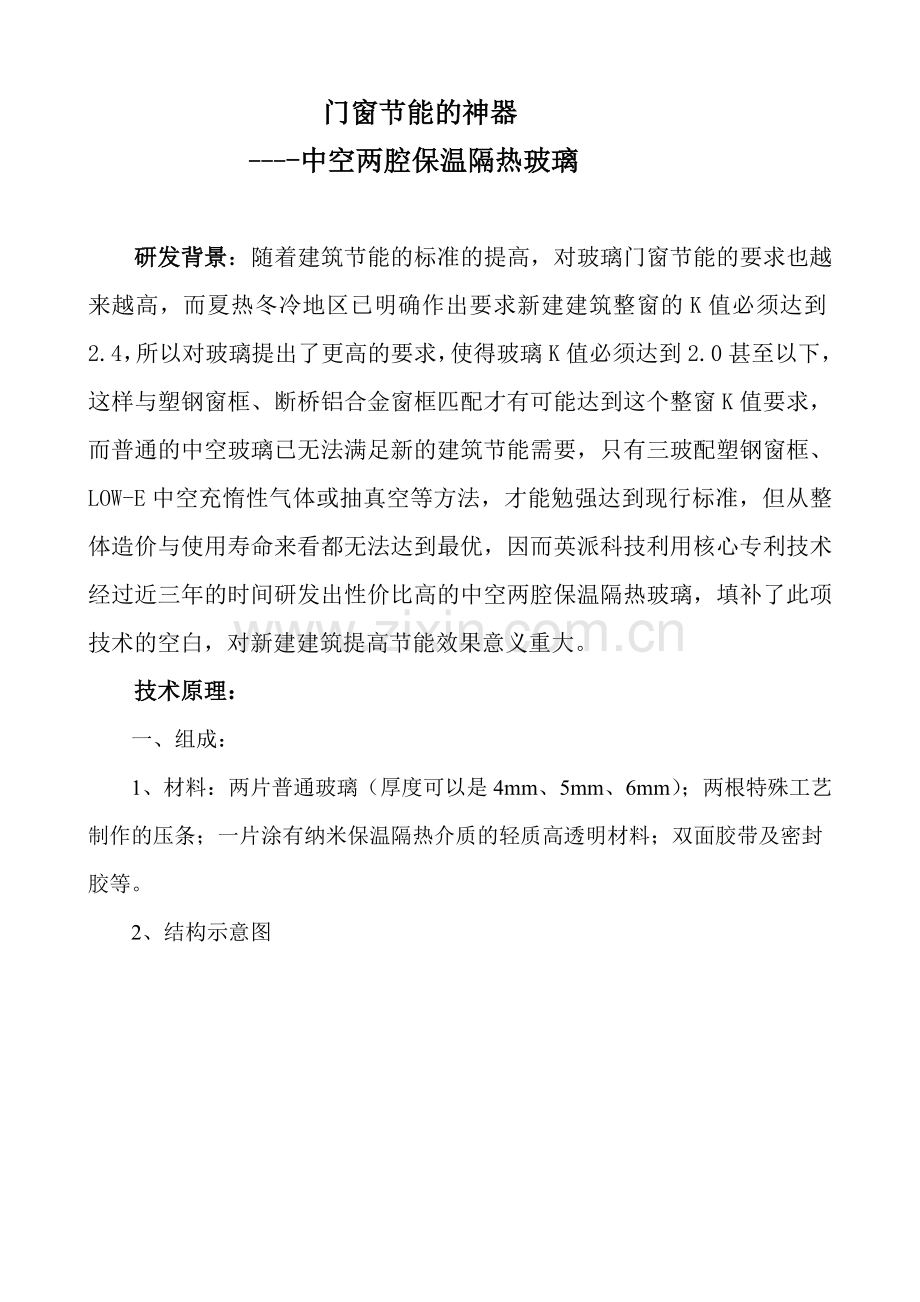

门窗节能的神器
----中空两腔保温隔热玻璃

研发背景：随着建筑节能的标准的提高，对玻璃门窗节能的要求也越来越高，而夏热冬冷地区已明确作出要求新建建筑整窗的K值必须达到2.4，所以对玻璃提出了更高的要求，使得玻璃K值必须达到2.0甚至以下，这样与塑钢窗框、断桥铝合金窗框匹配才有可能达到这个整窗K值要求，而普通的中空玻璃已无法满足新的建筑节能需要，只有三玻配塑钢窗框、LOW-E中空充惰性气体或抽真空等方法，才能勉强达到现行标准，但从整体造价与使用寿命来看都无法达到最优，因而英派科技利用核心专利技术经过近三年的时间研发出性价比高的中空两腔保温隔热玻璃，填补了此项技术的空白，对新建建筑提高节能效果意义重大。
技术原理：
一、组成：
1、材料：两片普通玻璃（厚度可以是4mm、5mm、6mm）；两根特殊工艺制作的压条；一片涂有纳米保温隔热介质的轻质高透明材料；双面胶带及密封胶等。

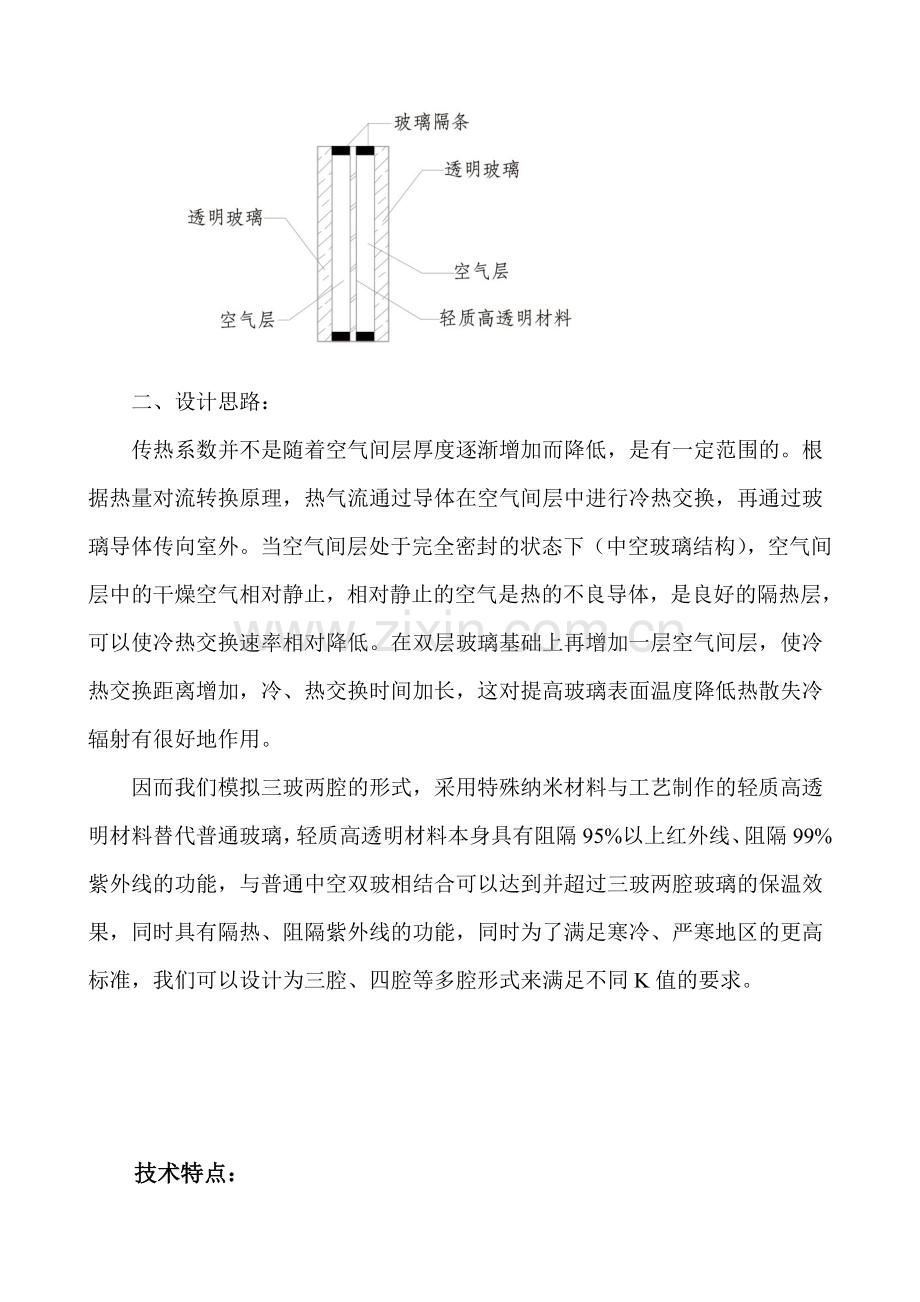

2、结构示意图

二、设计思路：
传热系数并不是随着空气间层厚度逐渐增加而降低，是有一定范围的。根据热量对流转换原理，热气流通过导体在空气间层中进行冷热交换，再通过玻璃导体传向室外。当空气间层处于完全密封的状态下（中空玻璃结构），空气间层中的干燥空气相对静止，相对静止的空气是热的不良导体，是良好的隔热层，可以使冷热交换速率相对降低。在双层玻璃基础上再增加一层空气间层，使冷热交换距离增加，冷、热交换时间加长，这对提高玻璃表面温度降低热散失冷辐射有很好地作用。
因而我们模拟三玻两腔的形式，采用特殊纳米材料与工艺制作的轻质高透明材料替代普通玻璃，轻质高透明材料本身具有阻隔95%以上红外线、阻隔99%紫外线的功能，与普通中空双玻相结合可以达到并超过三玻两腔玻璃的保温效果，同时具有隔热、阻隔紫外线的功能，同时为了满足寒冷、严寒地区的更高标准，我们可以设计为三腔、四腔等多腔形式来满足不同K值的要求。

技术特点：
一、中空三玻K值为2.3-2.4，为达到门窗2.4的K值，只有配塑钢窗框，但它的自重要增加30%，必须提高建筑物的原有承载负荷数值，带来的一系列成本费用加大，如墙体、地基、窗框尺寸等。
而采用中空两腔保温隔热玻璃无需更改普通中空双玻的外框结构与厚度，墙体、地基的原设计参数也无须变动，有效的增加玻璃的隔热保温功效。
二、中空两腔及多腔保温隔热玻璃窗K值为2.0（经过多种技术和材料整合k值在1.0-2.0之间可调），SC值在0.35-0.6之间可调。
三、中空两腔保温隔热玻璃窗可见光透过率在40%-60%之间可调，不影响室内正常的采光；
四、中空两腔及多腔保温隔热玻璃窗有99%的紫外线阻隔功能；
五、由于LOW-E玻璃是在玻璃表面镀上多层金属，会对无线信号产生干扰与屏蔽，而中空两腔及多腔窗保温隔热玻璃对无线信号无阻隔，不干扰手机等无线信号，能保持通迅畅通；
六、中空两腔保温隔热玻璃窗反射率小于15%；
七、生产工艺简单，不改变既有中空双玻的生产设备与流程；
八、中空两腔及多腔保温隔热玻璃窗还具有明显的阻隔噪音功能；
九、运输半径范围广，便于当地加工制作，节省运费人力等成本；
十、使用寿命长，可达15年以上；
十一、造价便宜，每平米只要在普通双玻基础上增加120-200元左右；

十二、技术参数可定制，能按项目需要订制不同透光度、遮阳系数与传热系数的产品。
中空两腔保温隔热玻璃技术对比

指标
产品

6+12A+6
中空两腔保温隔热玻璃
6+6A+ENP+6A+6
三玻两腔
6+6A+6+6A+6
中空LOW-E（65%VL）
塑钢窗框中空两腔保温隔热玻璃
断桥铝合金框中空两腔保温隔热玻璃
K
3.0
≤2.0
2.3
2.2

Sc
0.86
0.36～0.6
0.81
0.58

可见光透过率（VL）
0.81
0.60
0.73
0.56
0.60
0.60
紫外线透过率（UV）
0.76
0.01
0.70
0.53
0.01
0.01
寿命（年）
≥15
≥15
≥15
5～8
≥15
≥15
自重（kg/m²）
30
31.7
45
30

反射率%
≤15
≤15
≤15
≥35

是否屏蔽无线信号
否
否
否
是

是否增加墙体承重

否
是
否

市场价（元/m²）
80
180-250
140
180
