L-4000A KTV智能控制器使用说明

L-4000A KTV智能控制器

产品使用说明书

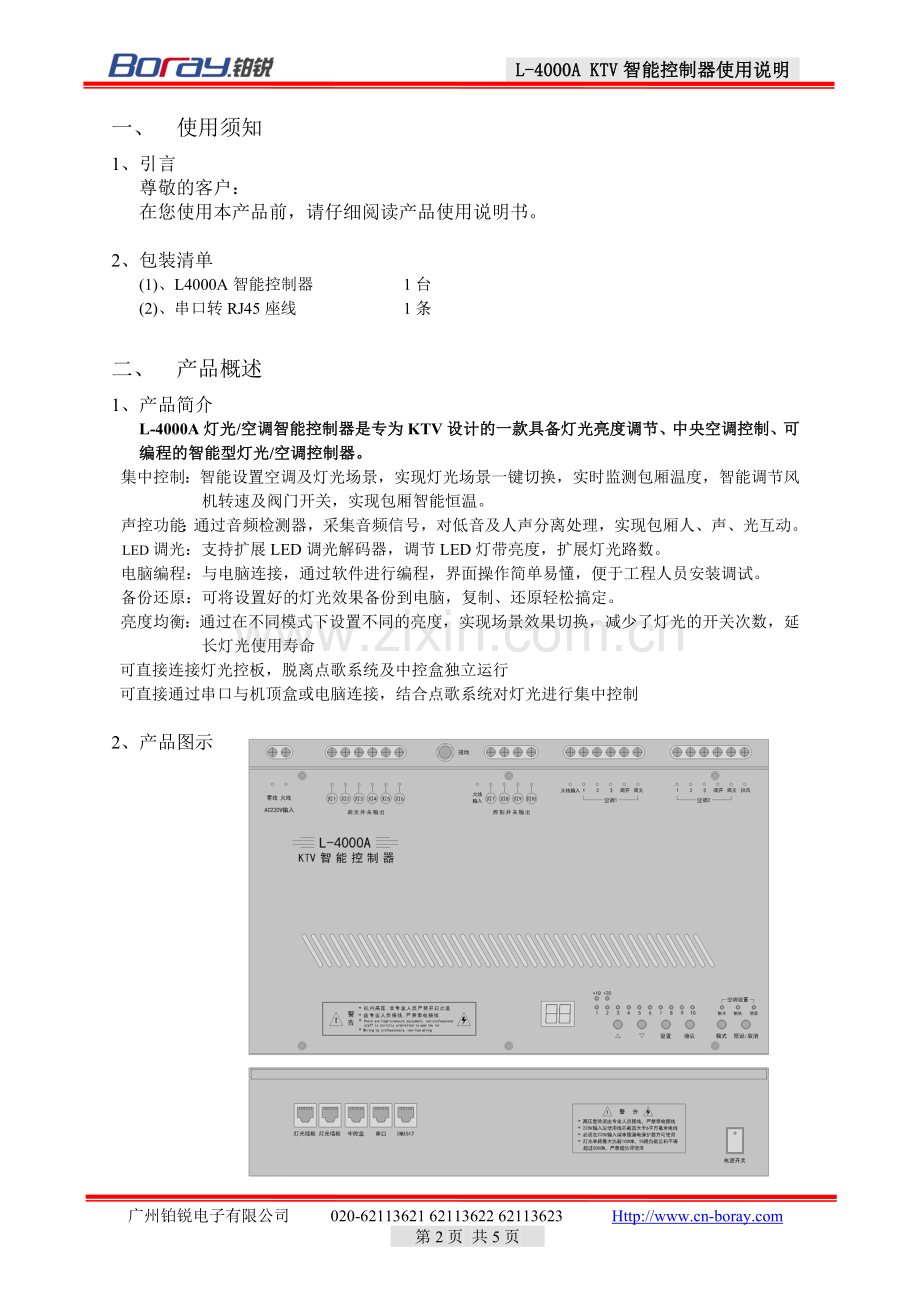

一、 使用须知
1、 引言
尊敬的客户：
在您使用本产品前，请仔细阅读产品使用说明书。

2、 包装清单
(1)、L4000A智能控制器 1台
(2)、串口转RJ45座线 1条

二、 产品概述
1、 产品简介
L-4000A灯光/空调智能控制器是专为KTV设计的一款具备灯光亮度调节、中央空调控制、可编程的智能型灯光/空调控制器。
集中控制：智能设置空调及灯光场景，实现灯光场景一键切换，实时监测包厢温度，智能调节风机转速及阀门开关，实现包厢智能恒温。
声控功能：通过音频检测器，采集音频信号，对低音及人声分离处理，实现包厢人、声、光互动。
LED调光：支持扩展LED调光解码器，调节LED灯带亮度，扩展灯光路数。
电脑编程：与电脑连接，通过软件进行编程，界面操作简单易懂，便于工程人员安装调试。
备份还原：可将设置好的灯光效果备份到电脑，复制、还原轻松搞定。
亮度均衡：通过在不同模式下设置不同的亮度，实现场景效果切换，减少了灯光的开关次数，延长灯光使用寿命
可直接连接灯光控板，脱离点歌系统及中控盒独立运行
可直接通过串口与机顶盒或电脑连接，结合点歌系统对灯光进行集中控制

2、 产品图示

三、 相关参数
1、 技术参数
输入电压：220V
最大负载：5000W （单路<1000W）
调光路数：6路
开关控制：4路
空调控制：2组
排风控制：1路
外型尺寸：390*235*80 (长*宽*高)

2、接口参数
DMX512接口
连接D300L LED调光解码器
1、2：数据
3-8 ：空

串口
通过标配串口转RJ45座线连接到电脑或机顶盒串口，使用网线布线，水晶头两端均按568B标准
中控盒
连接到铂锐K-250系列中控盒，使用网线布线，水晶头两端均按568B标准
灯光墙板
连接铂锐灯光墙板、液晶墙板、音频检测器，多个设备采用串联连接，使用网线布线，水晶头两端均按568B标准
四、 使用方法
灯光场景对应组的编程
先关闭灯光控制器电源，按住 设置 及 确认 键不放，打开电源，等待约1秒，灯光控制器显示01并闪烁，表示01组，按△或▽键选择所要编程的组。
1、选择需要编程的组 按△或▽键选择需要编程的组，按 确认 键进入该组编程设置；
2、设置该组对各路灯光的控制状态 数码管显示J1，对应指示灯指示出该模式下第1路灯光的控制状态，亮表示控制，闪烁表示不控制，不亮表示强制关。按▽键选择要设置的灯光，J1-JA表示灯光控制器的10路(+10亮时表示增加10位，从第11位起灯光对应DMX512 LED解码器所控制的灯)，按 设置 键进行状态设置，按 确认 键进入下一步设置；
3、设置组的开关模式 显示H1表示固定模式，显示H0表示开关模式（固定模式：例如，当按 K歌 时1、2、3路亮，再次按 K歌 时还是1、2、3路亮；开关模式：例如，当按K歌 时1、2、3路亮，再次按K歌 时1、2、3路灭），按 设置 键进行选择，按 确认 键进入下一步设置；
4、设置组的亮度继承方式 显示L1表示固定亮度，显示L0表示继承亮度（固定亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度还原为60；继承亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度为80）。按 设置 键进行选择，按 确认 键进入下一步设置；
5、设置组的默认亮度 数码管显示亮度值，且两个小数点都是亮的，按△或▽键调节到想要的默认值，按 确认 键进入下一步设置；
6、设置该组亮度均衡 按 设置 键选择需要设置的灯光（对应的指示灯会亮），按△或▽键调节灯光亮度均衡值，继续按设置键设置下一个灯光的亮度均衡值，按 确认 键进入下一步设置；

重复上面1至6步骤对所有需要编程的组进行编程，最后关机即可保存设置。
注：00组为灯光控制器的开机默认组。

自动灯光设置（自动灯光需要附加D300L LED调光解码器支持，无LED解码器或音频检测器时可以不用设置）
为丰富KTV包房内的灯光效果，通过对3色LED的自动变色控制或声音控制让灯光跟随音乐节奏而变化。(注：3色LED控制需使用D300L LED调光解码器，声音控制需使用S200音频检测器)
先关闭灯光控制器电源，按住▽及 设置 键不放，打开电源，等待约1秒，灯光控制器显示01，表示01组。
1、 选择需要设置的组 按△或▽键选择需要设置的组，按 确认 键进入该组自动灯光设置。
2、 设置该组参与自动渐变的灯光 参与自动渐变的LED灯会在组启用10秒后进入自动渐变状态。按▽键选择要设置的灯，按 设置 键进行设置，对应的指示灯亮表示参与，不亮表示不参与，按 确认 键进入下一步设置，参与自动闪烁的灯光只可以是第11路至第22路的灯；
3、 参与渐变的灯光渐变速度设置 LED灯光的渐变速度共有10级可调，按 设置 键进行选择，按 确认 键进入下一步设置，其中第8-10三个级别为没有渐变效果直接闪烁；
4、 渐变模式设置 共预设有10种渐变模式供选择
5、 渐变的亮度上限 数码管显示亮度值，且第一个小数点是亮的。设置了灯光可调上限后，该组灯光只可在上限范围以内进行调节。按△或▽键调节到想要的上限值，按 确认 键进入下一步设置；
6、 渐变的亮度下限 数码管显示亮度值，且第二个小数点是亮的。设置了灯光可调下限后，该组灯光只可在下限范围以上进行调节。按△或▽键调节到想要的下限值，按 确认 键返回组选择。
7、 声控模式音乐低音触发效果选择 数码管显示SL，系统共预设了2种低音声控模式， 按设置键进行选择，指示灯1亮表示模式1 第2个指示灯亮表示模式2 ，指示灯都不亮表示关闭该功能。
8、 声控模式麦克风触发功能开关 数码管显示Sn，按设置键进行选择，指示灯1亮表示开启该功能，指示灯不亮表示关闭该功能。
重复上面8步对所有需要设置的组进行设置，最后关机即可保存设置。

灯光控制器设置内容的对传
设置好的灯光控制器可以将设置内容对传到另一台新灯光控制器上，对传将覆盖新灯光控制器上的所有设置内容。
1、设置好的灯光控制器先关闭电源，将一根网线一端插在灯光控制器的灯光墙板口上，另一端先不要插，按住△及 设置 键不放，打开电源，等待约1秒，灯光控制器显示为--，按▽键选择到0-，并按下 确认 键，灯光控制器进入等待传输状态，显示为01；
2、需要对传的灯光控制器先关闭电源按住△及 设置 键不放，打开电源，等待约1秒灯光控制器显示为--，按▽键选择到1-，这时将主灯光控制器和从灯光控制器间的网线连接上，按下从灯光控制器上的 确认 键，灯光控制器进入对传状态，传输完成后主灯光控制器显示A0，从灯光控制器显示88。
此时主灯光控制器不必关机，重复第2步操作继续对传新的灯光控制器。
空调控制的设置
空调控制共设有3个指示灯（制冷、制热、预设），2个按键（模式、预设/取消）
1、 制冷指示灯亮表示当前空调控制器工作在制冷模式，制热指示灯亮表示当前空调控制器工作在制热模式，制冷、制热指示灯都不亮表示当前工作在送风模式，通过按住控制器上的模式键3秒进行制冷、制热、送风三种工作模式的切换；
2、 使用带温度控制的控板时需根据空调的状态设定制冷或制热，使用不带温度控制的控板时需将空调控制器设定为送风模式；
3、 预设/取消的设定，预设可以把当前空调控制器的状态存储为开机默认状态。例如：当前工作在2档、送风模式，此时按下预设/取消键3秒，预设指示灯亮，下次开机时空调就会工作在2档、送风模式。

L-4000A智能控制器接线示意图：

警告：
※ 本产品内有高压，必须由专业人员详细阅读说明书后接线，接错线可能会导致线路烧毁或设备损毁。
※ 根据说明中的功率范围使用，禁止过载使用。
※ 严禁带电接线。
