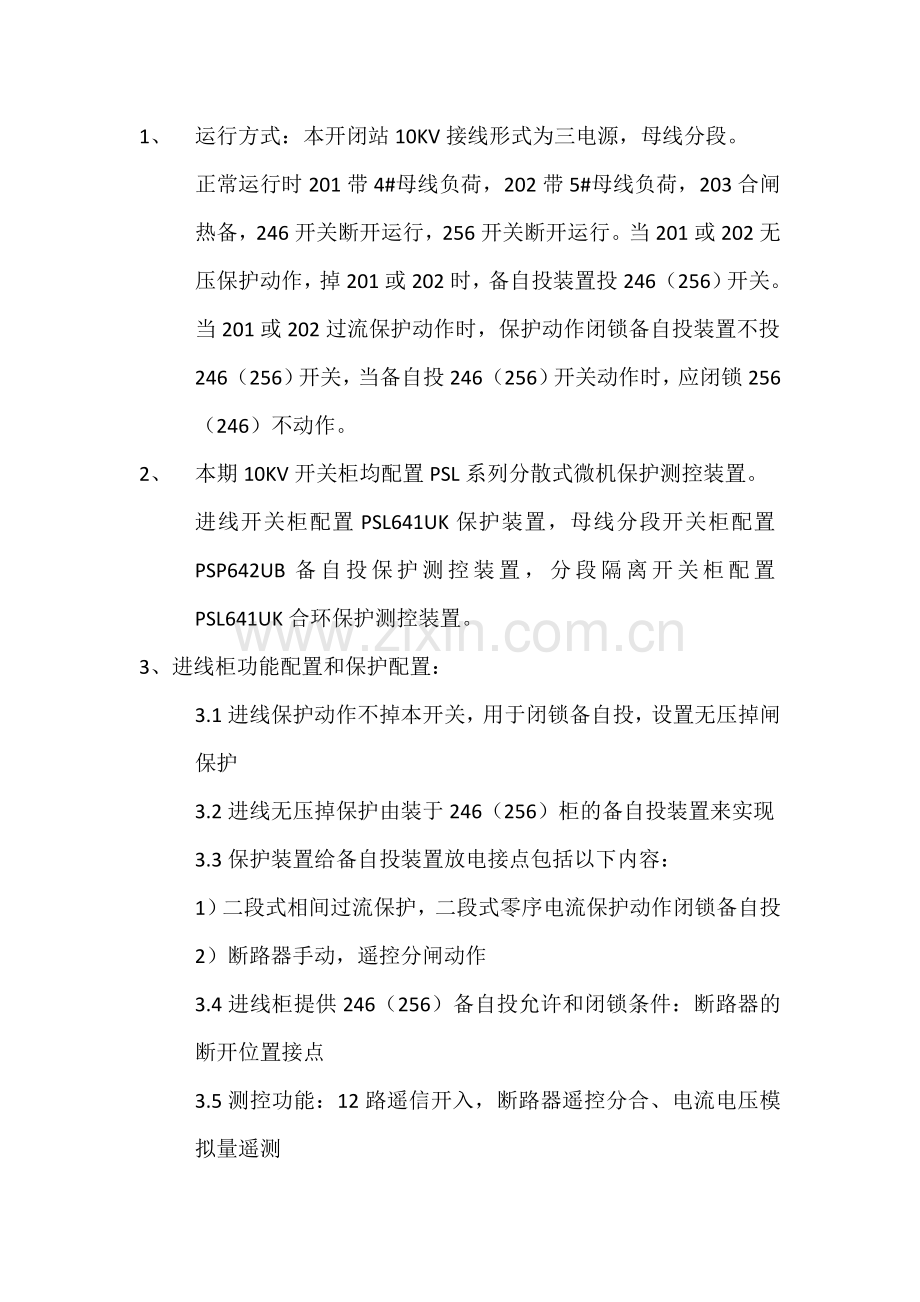

高压运行方式.doc

1、 运行方式：本开闭站10KV接线形式为三电源，母线分段。
正常运行时201带4#母线负荷，202带5#母线负荷，203合闸热备，246开关断开运行，256开关断开运行。当201或202无压保护动作，掉201或202时，备自投装置投246（256）开关。当201或202过流保护动作时，保护动作闭锁备自投装置不投246（256）开关，当备自投246（256）开关动作时，应闭锁256（246）不动作。
2、 本期10KV开关柜均配置PSL系列分散式微机保护测控装置。
进线开关柜配置PSL641UK保护装置，母线分段开关柜配置PSP642UB备自投保护测控装置，分段隔离开关柜配置PSL641UK合环保护测控装置。
3、进线柜功能配置和保护配置：
3.1进线保护动作不掉本开关，用于闭锁备自投，设置无压掉闸保护
3.2进线无压掉保护由装于246（256）柜的备自投装置来实现
3.3保护装置给备自投装置放电接点包括以下内容：
1）二段式相间过流保护，二段式零序电流保护动作闭锁备自投
2）断路器手动，遥控分闸动作
3.4进线柜提供246（256）备自投允许和闭锁条件：断路器的断开位置接点
3.5测控功能：12路遥信开入，断路器遥控分合、电流电压模拟量遥测
3.6进线柜电气连锁：
1）接地刀电气闭锁：由进线带电显示器闭锁，防止带电合接地刀
2）线路接地刀闭锁：由进线带电显示器闭锁，防止带送入电接地车
4、分段式功能配置和保护配置
4.1备用电源自投允许条件：当201，202中某一断路器在断开位置，一段线线失压，203段母线有压，203在合闸位置，246（256）开关在断开位置，10Kv允许自投装置允许动作
4.2满足下列条件之一闭锁10Kv备用电源自投：
1）当手动跳或遥跳201，202，246，256中某一断路器
2）246（256）断路器自投动作一次，当246（256）断路器自投闭锁256（246）备投
3）201，202受电保护动作
4.3进线电缆线路故障，上一级变电站保护经一个时限切除故障，本开闭站依据本侧母线高、低压均无压（低电压），对侧母线有压，启动无压掉本侧进线开关，掉闸后10KV246（256）断路器自动投入，恢复供电
4.4保护装置设二段式经复合电压闭锁的定时限过流保护及复压过流加速保护
4.5测控功能：12路遥信开入，断路器遥控分合，电流电压等模拟量遥测
4.6母联柜电气连锁：
4.6.1母线隔离柜手车位置闭锁母联断路器合闸，防止隔离柜带负荷拉合刀闸
4.6.2母联柜与母线接地车闭锁：由母线带电显示器闭锁，防止带电送入接地车
4.6.3246母联柜与256母线柜先备自投投入闭锁，二者只合其一
5、10Kv分段隔离柜功能配置和保护配置：
5.1保护装置设二段式合环过流保护，二段式合环零序过流保护
5.2合环保护出口经压板选掉三台主开关（201，246，203）、
（202，256，203）
5.3母线隔离柜与母联柜电气连锁：
5.3.1母联柜断路器位置闭锁母线隔离柜，防止隔离柜带负荷拉刀闸
5.3.2母联隔离柜与母线接地车闭锁：由母线带电显示器闭锁，防止带电送入接地车
7、出线功能配置和保护配置：
7.1反映相间故障的二段式相间电流保护
7.2反映小电阻接地系统单相接地故障的二段式零序过流保护
7.3各段可独立整定带或不带方向，包括加速段在内的相电流元件可分别设置成带或不带电压闭锁
7.4相间电流保护及零序电流保护均可选择定时限方式或反时限方式运行
7.5重合闸可选择为线路无压，检同期工非同期方式，重合闸允许各种抽取电压的同期检查，除本段保护可以启动重合闸外，还考虑断路器偷跳启动重合闸，城市电缆线路重合闸功能应取消
7.6本线路低周减载功能，可选
7.8接地刀电气闭锁：由线路带电显示器闭锁，防止带电合接地刀
8、10KvPT柜配置：
8.1配置电压互感器
8.2PT断线检测
8.3配置三相避雷器，防止母线过压
8.4PT二次回路于开关柜内接地且只能有一点接地。
