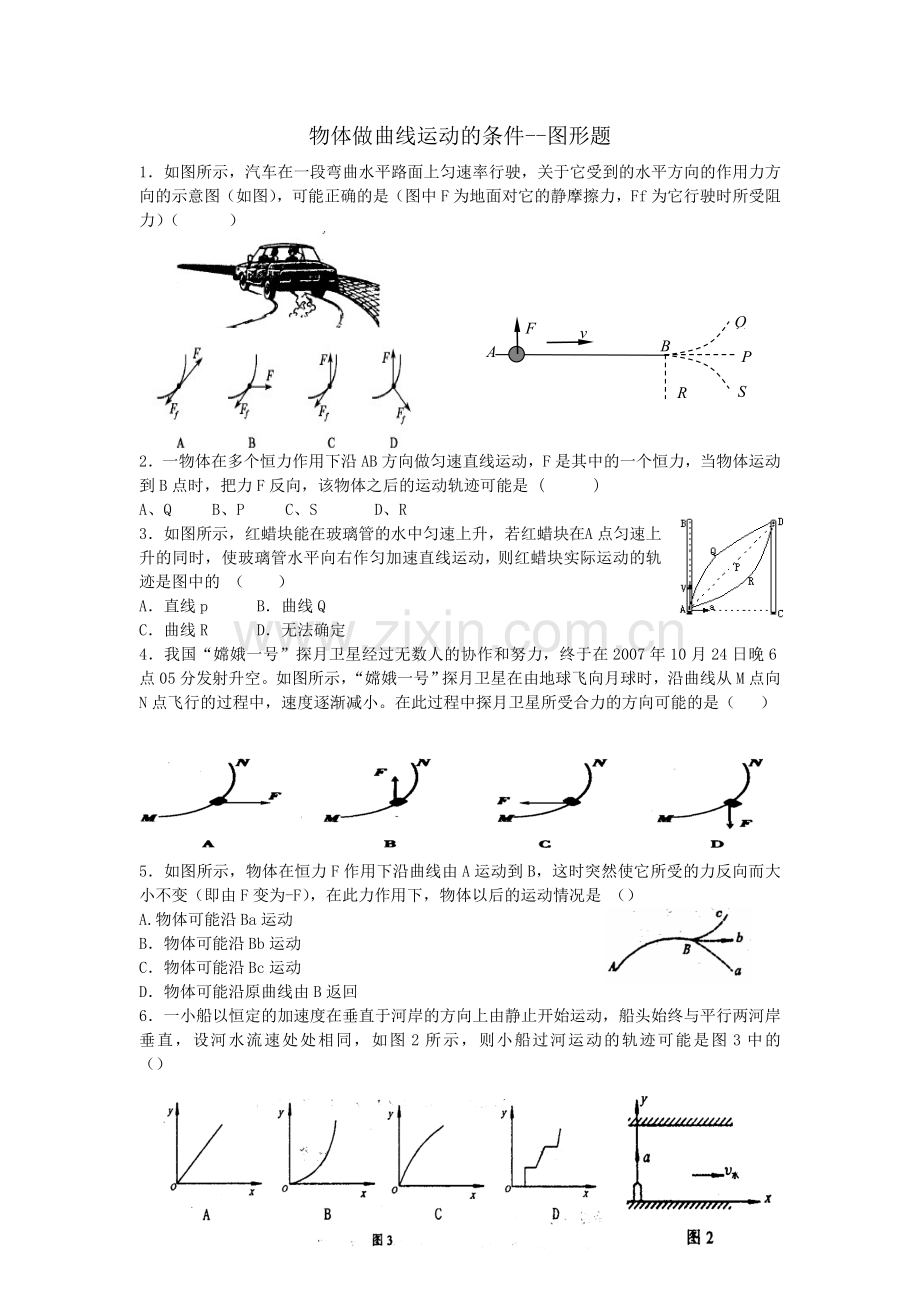

物体做曲线运动的条件--图形题
1．如图所示，汽车在一段弯曲水平路面上匀速率行驶，关于它受到的水平方向的作用力方向的示意图（如图），可能正确的是（图中F为地面对它的静摩擦力，Ff为它行驶时所受阻力）（ ）

F
A
v
R
Q
P
S
B

2．一物体在多个恒力作用下沿AB方向做匀速直线运动，F是其中的一个恒力，当物体运动到B点时，把力F反向，该物体之后的运动轨迹可能是 ( )
A、Q B、P C、S D、R
3．如图所示，红蜡块能在玻璃管的水中匀速上升，若红蜡块在 A点匀速上升的同时，使玻璃管水平向右作匀加速直线运动，则红蜡块实际运动的轨迹是图中的 （ ）
A．直线p B．曲线Q
C．曲线R D．无法确定
4．我国“嫦娥一号”探月卫星经过无数人的协作和努力，终于在2007年10月24日晚6点05分发射升空。如图所示，“嫦娥一号”探月卫星在由地球飞向月球时，沿曲线从M点向N点飞行的过程中，速度逐渐减小。在此过程中探月卫星所受合力的方向可能的是（ ）

5．如图所示，物体在恒力F作用下沿曲线由A运动到B，这时突然使它所受的力反向而大小不变（即由F变为-F），在此力作用下，物体以后的运动情况是 （）
A.物体可能沿Ba运动
B．物体可能沿Bb运动
C．物体可能沿Bc运动
D．物体可能沿原曲线由B返回
6．一小船以恒定的加速度在垂直于河岸的方向上由静止开始运动，船头始终与平行两河岸垂直，设河水流速处处相同，如图2所示，则小船过河运动的轨迹可能是图3中的 （）

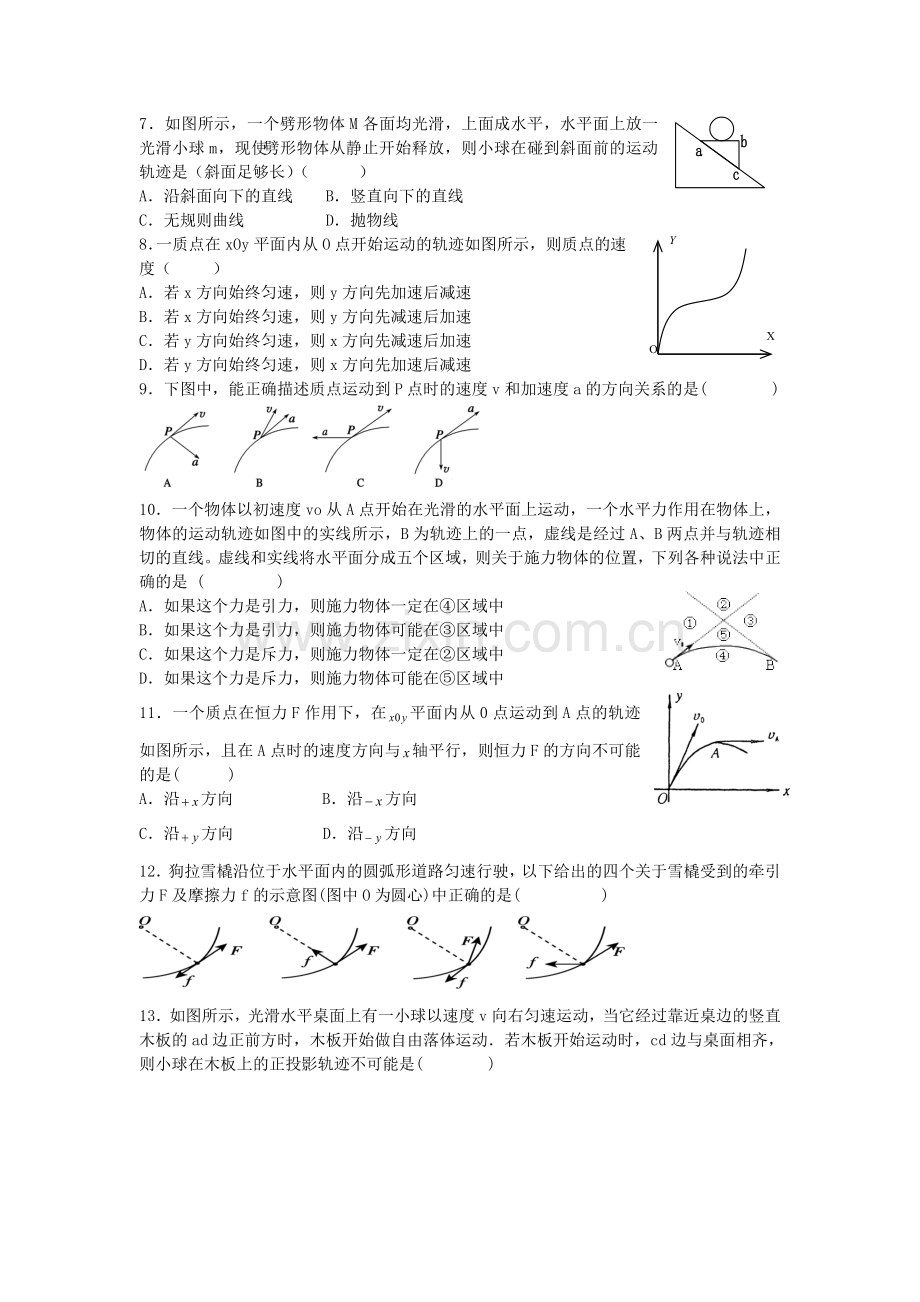

7．如图所示，一个劈形物体M各面均光滑，上面成水平，水平面上放一光滑小球m，现使劈形物体从静止开始释放，则小球在碰到斜面前的运动轨迹是（斜面足够长）（ ）
A．沿斜面向下的直线 B．竖直向下的直线
C．无规则曲线 D．抛物线X
Y
O

8．一质点在xOy平面内从O点开始运动的轨迹如图所示，则质点的速度（ ）
A．若x方向始终匀速，则y方向先加速后减速
B．若x方向始终匀速，则y方向先减速后加速
C．若y方向始终匀速，则x方向先减速后加速
D．若y方向始终匀速，则x方向先加速后减速
9．下图中，能正确描述质点运动到P点时的速度v和加速度a的方向关系的是(　 　)

10．一个物体以初速度vo从A点开始在光滑的水平面上运动，一个水平力作用在物体上，物体的运动轨迹如图中的实线所示，B为轨迹上的一点，虚线是经过A、B两点并与轨迹相切的直线。虚线和实线将水平面分成五个区域，则关于施力物体的位置，下列各种说法中正确的是 ( )
A．如果这个力是引力，则施力物体一定在④区域中
B．如果这个力是引力，则施力物体可能在③区域中
C．如果这个力是斥力，则施力物体一定在②区域中
D．如果这个力是斥力，则施力物体可能在⑤区域中
11．一个质点在恒力F作用下，在平面内从0点运动到A点的轨迹如图所示，且在A点时的速度方向与轴平行，则恒力F的方向不可能的是( )
A．沿方向 B．沿方向
C．沿方向 D．沿方向
12．狗拉雪橇沿位于水平面内的圆弧形道路匀速行驶，以下给出的四个关于雪橇受到的牵引力F及摩擦力f的示意图(图中O为圆心)中正确的是(　 　)

13．如图所示，光滑水平桌面上有一小球以速度v向右匀速运动，当它经过靠近桌边的竖直木板的ad边正前方时，木板开始做自由落体运动．若木板开始运动时，cd边与桌面相齐，则小球在木板上的正投影轨迹不可能是( 　 　)

A
B
C
D

参考答案：
1．C 2．C 3．B 4．C 5．ABCD 6．A BCD 7．B 8．BD 9．A 10．AC 11．ABC 12．C 13．ACD
