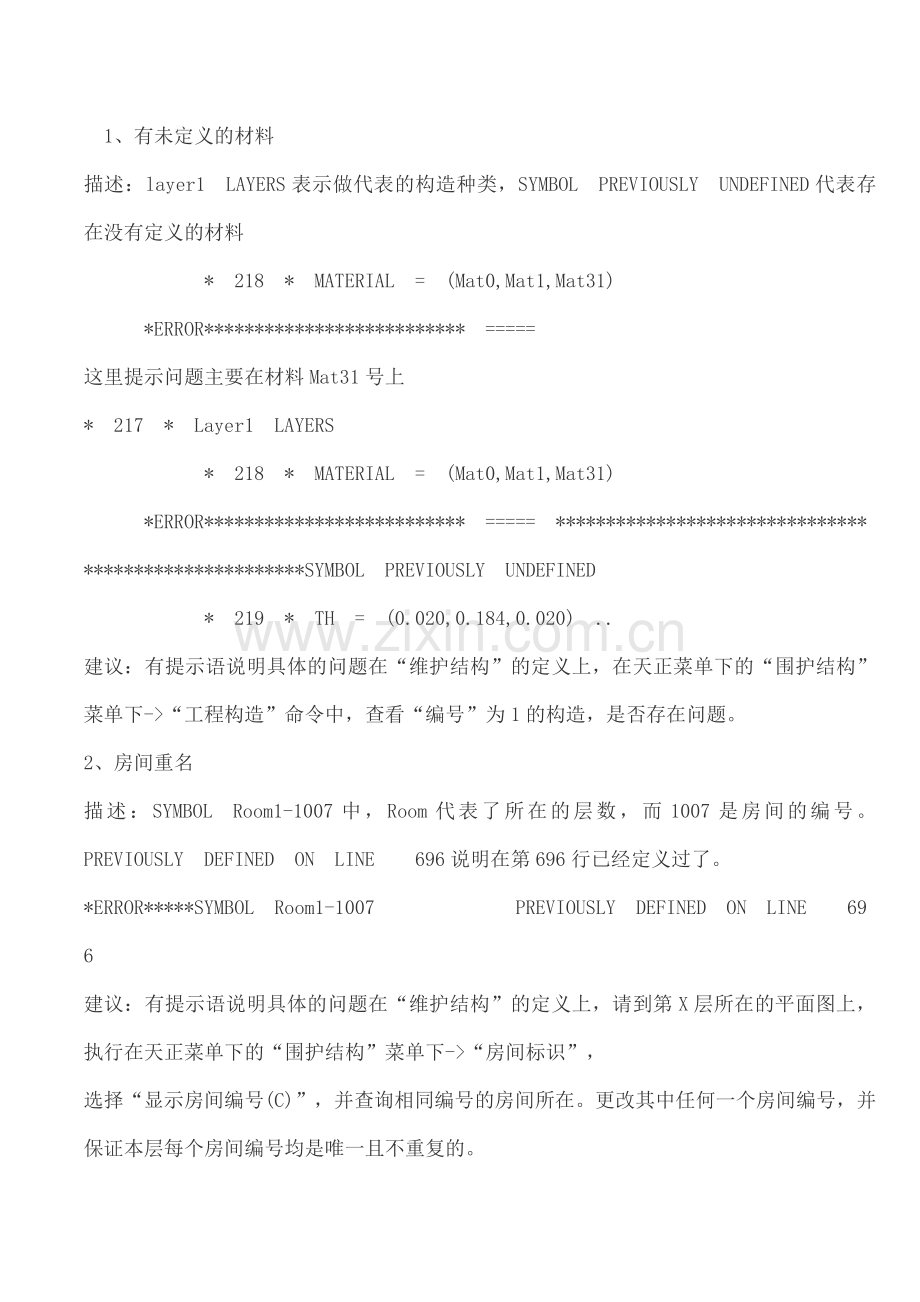

天正节能常见问题.doc

 1、有未定义的材料
描述：layer1 LAYERS表示做代表的构造种类，SYMBOL PREVIOUSLY UNDEFINED代表存在没有定义的材料
      * 218 * MATERIAL = (Mat0,Mat1,Mat31)
   *ERROR************************** =====
这里提示问题主要在材料Mat31号上
* 217 * Layer1 LAYERS
      * 218 * MATERIAL = (Mat0,Mat1,Mat31)
   *ERROR************************** ===== *****************************************************SYMBOL PREVIOUSLY UNDEFINED
      * 219 * TH = (0.020,0.184,0.020) ..
建议：有提示语说明具体的问题在“维护结构”的定义上，在天正菜单下的“围护结构”菜单下->“工程构造”命令中，查看“编号”为1的构造，是否存在问题。
2、房间重名
描述：SYMBOL Room1-1007中，Room代表了所在的层数，而1007是房间的编号。PREVIOUSLY DEFINED ON LINE  696说明在第696行已经定义过了。
*ERROR*****SYMBOL Room1-1007       PREVIOUSLY DEFINED ON LINE  696
建议：有提示语说明具体的问题在“维护结构”的定义上，请到第X层所在的平面图上，执行在天正菜单下的“围护结构”菜单下->“房间标识”，
选择“显示房间编号(C)”，并查询相同编号的房间所在。更改其中任何一个房间编号，并保证本层每个房间编号均是唯一且不重复的。
3、存在没有空调房间的空调系统单元
描述：在系统单元2下，没有任何的空调系统单元。
0********************************************************************************
 ***ERROR***NO SUPPLY FAN CFM FOR SYSTEM sys2
1****** FATAL DESIGN ERRORS IN SYSTEMS ******
4、本层无空调房间
**WARNING******************************************************************
             ZONE RoofRoom11-1     is NOT in PLANT-ASSIGNMENT PLT-1         **WARNING******************************************************************
             ZONE RoofRoom11-1     is NOT in any PLANT-ASSIGNMENT
***ERROR*******************************************************************
 ZONE RoofRoom11-1     IS NOT SERVED BY ANY SYSTEM.
****************************** PROGRAM EXECUTION TERMINATED.

5、材料厚度超限
描述：第18层材料太厚
*ERROR**************************************************************************************
 *ERROR*****CAN NOT SIMULATE LAYERS Layer18          AS GIVEN.
            THE WALL IS TOO THICK OR TOO DENSE.

6、本层房间超限
描述：本曾房间超过了256个房间
*ERROR**** =========== *********************************************************************
 *ERROR***** EXCEEDED LIST MAXIMUM OF 256 ITEMS

7、墙体数量超限
描述：FL8-1005 I-W 超过了3048面墙体
***** * FL8-1005 I-W CONS CONS17 X=0.00 Y=0.00 Z=3.00
   *ERROR************* === ********************************************************************
 *ERROR*****EXCEEDED MAXIMUM FOR THIS ITEM OF 3048

8、构造层数超过10层
描述：第8种构造，超过了最大层数10层
      * 272 * Layer8 LAYERS
      * 273 * MATERIAL = (Mat6,Mat18,Mat19,Mat6,Mat21,Mat8,Mat5,Mat6,Mat8,Mat17,Mat9)
   *ERROR***************************** ==== **********
 *ERROR***** EXCEEDED LIST MAXIMUM OF  10 ITEMS
      * 274 * TH =(0.020,0.001,0.001,0.020,0.020,0.040,0.100,0.010,0.020,0.030,0.020) ..
*ERROR************************************* ===== *********
 *ERROR***** EXCEEDED LIST MAXIMUM OF  10 ITEMS

插弧窗的时候如果窗台高=0，窗高=墙高，也会有bdl错误
*ERROR**************************************************************************************
 *ERROR*****EXT-WALL W3-3002-1-2     DEFINED ON LINE 2698 HAS NEGATIVE NET AREA
