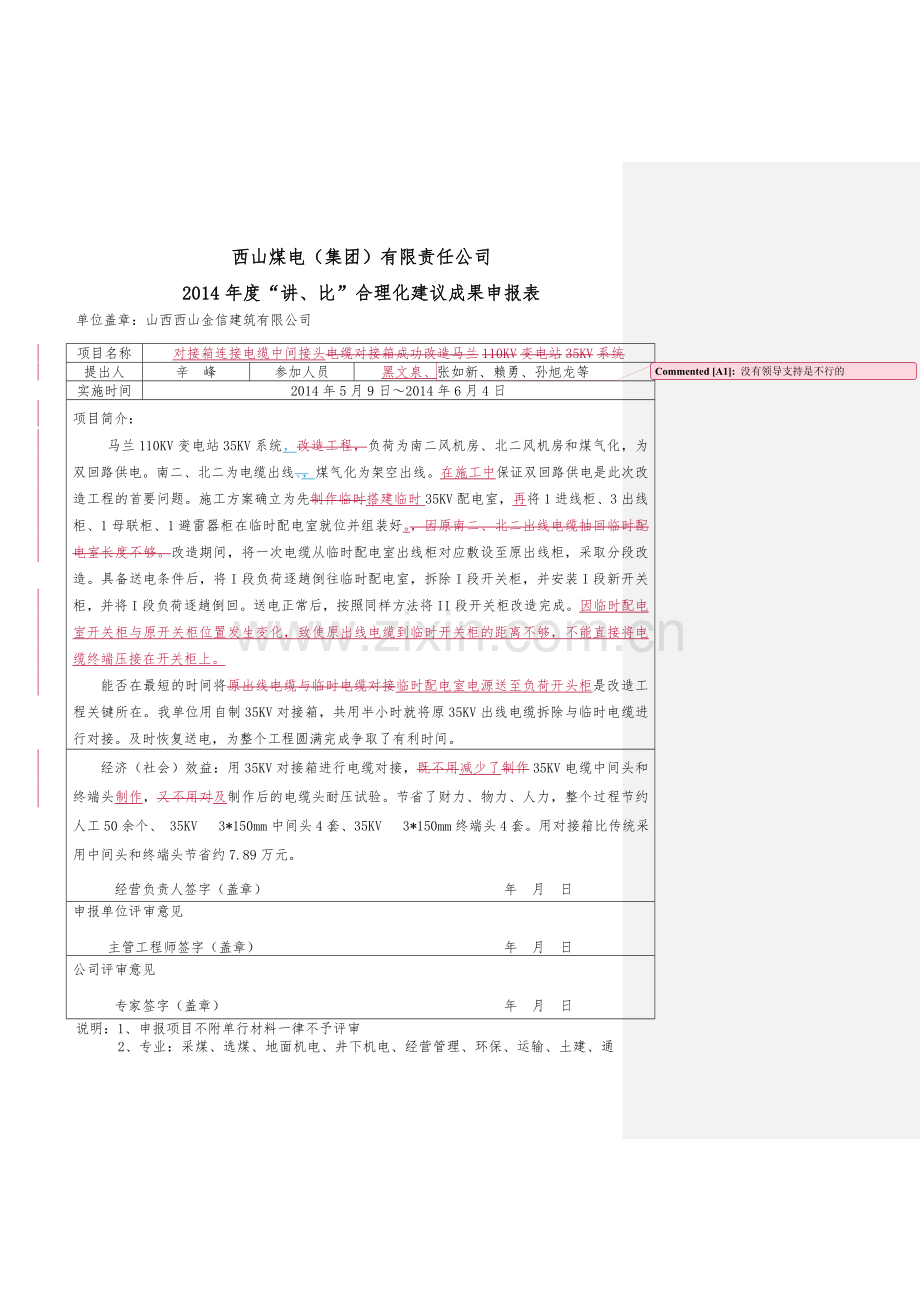

西山煤电（集团）有限责任公司
2014年度“讲、比”合理化建议成果申报表
单位盖章：山西西山金信建筑有限公司
项目名称
对接箱连接电缆中间接头电缆对接箱成功改造马兰110KV变电站35KV系统
提出人
辛 峰
参加人员
黑文泉、没有领导支持是不行的
张如新、赖勇、孙旭龙等
实施时间
2014年5月9日～2014年6月4日
项目简介：
马兰110KV变电站35KV系统，改造工程，负荷为南二风机房、北二风机房和煤气化，为双回路供电。南二、北二为电缆出线、，煤气化为架空出线。在施工中保证双回路供电是此次改造工程的首要问题。施工方案确立为先制作临时搭建临时35KV配电室，再将1进线柜、3出线柜、1母联柜、1避雷器柜在临时配电室就位并组装好。，因原南二、北二出线电缆抽回临时配电室长度不够。改造期间，将一次电缆从临时配电室出线柜对应敷设至原出线柜，采取分段改造。具备送电条件后，将I段负荷逐趟倒往临时配电室，拆除I段开关柜，并安装I段新开关柜，并将I段负荷逐趟倒回。送电正常后，按照同样方法将II段开关柜改造完成。因临时配电室开关柜与原开关柜位置发生变化，致使原出线电缆到临时开关柜的距离不够，不能直接将电缆终端压接在开关柜上。
能否在最短的时间将原出线电缆与临时电缆对接临时配电室电源送至负荷开头柜是改造工程关键所在。我单位用自制35KV对接箱，共用半小时就将原35KV出线电缆拆除与临时电缆进行对接。及时恢复送电，为整个工程圆满完成争取了有利时间。
经济（社会）效益：用35KV对接箱进行电缆对接，既不用减少了制作35KV电缆中间头和终端头制作，又不用对及制作后的电缆头耐压试验。节省了财力、物力、人力，整个过程节约人工50余个、 35KV 3*150mm中间头4套、35KV 3*150mm终端头4套。用对接箱比传统采用中间头和终端头节省约7.89万元。
经营负责人签字（盖章） 年 月 日
申报单位评审意见

主管工程师签字（盖章） 年 月 日

申报单位技术负责人：

申报单位经理： 年 月 日
公司评审意见

专家签字（盖章） 年 月 日
说明：1、申报项目不附单行材料一律不予评审
2、专业：采煤、选煤、地面机电、井下机电、经营管理、环保、运输、土建、通风安全、医疗卫生、三产、计算机、地质测量、其它

小改小革成果总结报告
项目名称：对接箱连接电缆中间接头电缆对接箱成功改造马兰110KV变电站35KV系统
年 度：2014年
主要完成单位：山西西山金信建筑有限公司
主要完成人员： 黑文泉 辛 峰 张如新 赖 勇 孙旭龙
成果总结内容：
1项目背景：
马兰110KV变电站35KV系统，改造工程，负荷为南二风机房、北二风机房和煤气化，为双回路供电。南二、北二为电缆出线、，煤气化为架空出线。在施工中保证双回路供电是此次改造工程的首要问题。施工方案确立为先搭建制作临时35KV配电室，再将1进线柜、3出线柜、1母联柜、1避雷器柜在临时配电室就位并组装好，因原南二、北二出线电缆抽回临时配电室长度不够。改造期间，将一次电缆从临时配电室出线柜对应敷设至原出线柜，采取分段改造。具备送电条件后，将I段负荷逐趟倒往临时配电室，拆除I段开关柜，并安装I段新开关柜，并将I段负荷逐趟倒回。送电正常后，按照同样方法将II段开关柜改造完成。因临时配电室开关柜与原开关柜位置发生变化，致使原出线电缆到临时开关柜的距离不够，不能直接将电缆终端压接在开关柜上。
能否在最短的时间将临时配电室电源送至负荷开头柜原出线电缆与临时电缆对接是改造工程关键所在。我单位用自制35KV对接箱，共用半小时就将原35KV出线电缆拆除与临时电缆进行对接。及时恢复送电，为整个工程圆满完成争取了有利时间。
2关键技术及实施效果：

1、 用2mm厚的铁皮制作，对接箱中间加1组35KV室内绝缘子。相间距为350mm，满足35KV两相距离。对接箱高为800mm，绝缘子高为380mm满足35KV对地距离。
2、 绝缘子顶端用-40*4铜母排为过渡板进行两边搭接，满足35KV 3*150 mm2电缆载流量。
3、 送电后，对接箱对接处未发生相间与外壳放电和过热现象。
3主要创新点：
① 改造工程中由于各种原因电缆长度不够需要重新敷设接长电缆的，中间加一对接箱就可解决问题。
② 采用对接箱方便施工方便，且做工简单。
4经济效益分析：
用对接箱进行电缆头对接，既不用等停电后制作中间头，又不用等负荷倒回正式开关柜后重新制作终端头，改造完成后，对接箱可以回收二次利用，节省了财力物力，收到了很好的经济效益。
南二、北二双回路4条出线电缆采用传统制作中间头，需分两次进行，负荷倒往临时配电室时需制作中间头与临时电缆对接，负荷正式倒往新安装的开关柜后需制作终端头。采用传统制作电缆头与对接箱两种方法产生费用对比如下：

序号
项 目
制作电缆头需要费用
对接箱需要费用
1
材料
35KV 3*150mm中间头4套、35KV 3*150mm终端头4套
中间头4套*0.9万=3.6万 终端头4套*0.8万=3.2万
铁皮、绝缘子、连接铜母线共计600元
2
人工
中间头4套*0.2万=0.8万 终端头4套*0.1万=0.4万
500元
合计
8万元
1100元
两种方法费用差为
8-0.11=7.89万元
用对接箱比采用制作电缆头节省约7.89万元
5应用效果及推广前景：
由于各种原因导致电缆长度不够，需要制作中间头的可以利用对接箱进行中间对接。
6成果相关照片：
