立体声功率放大器说明.docx

立体声功率放大器

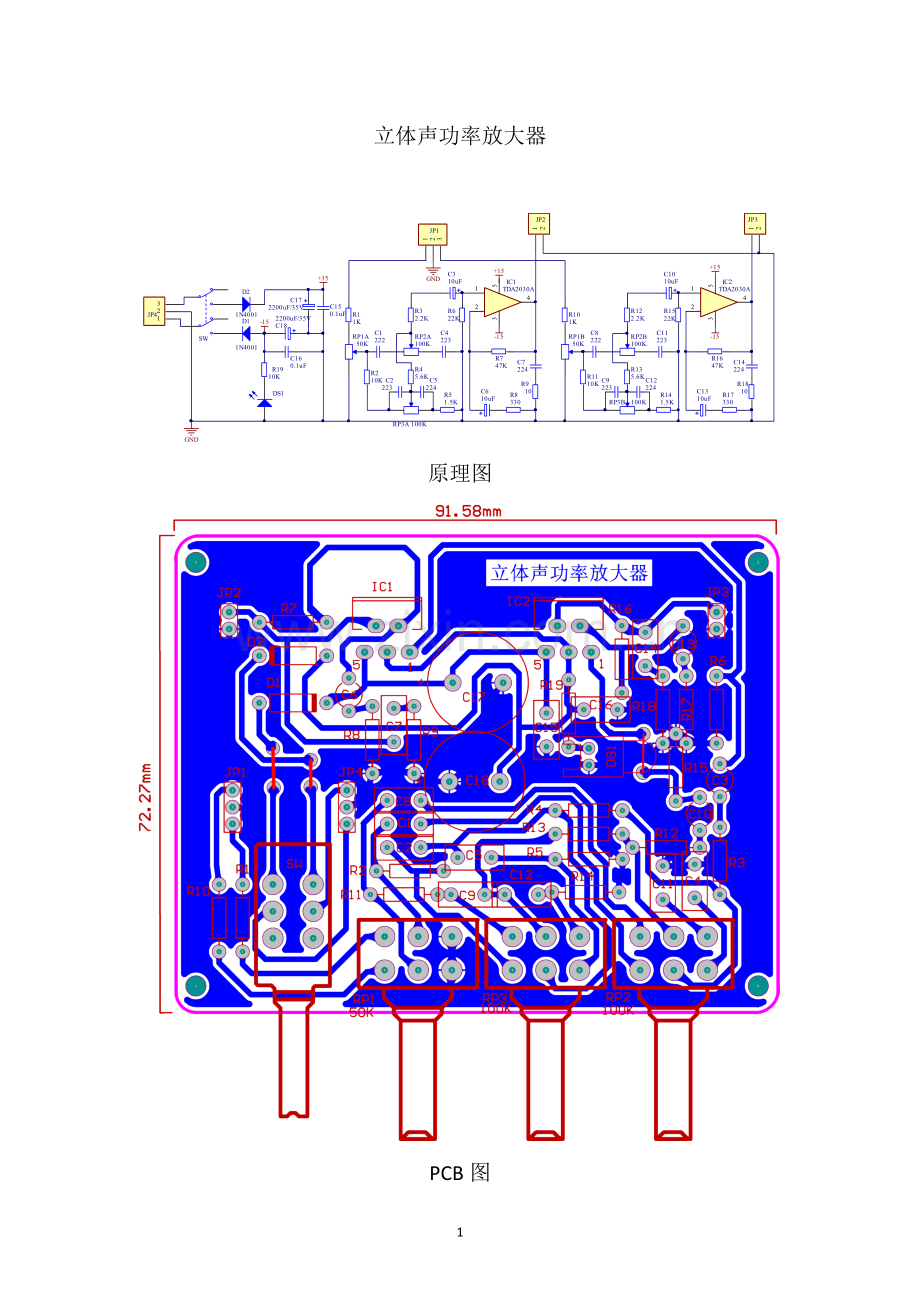

原理图

PCB图

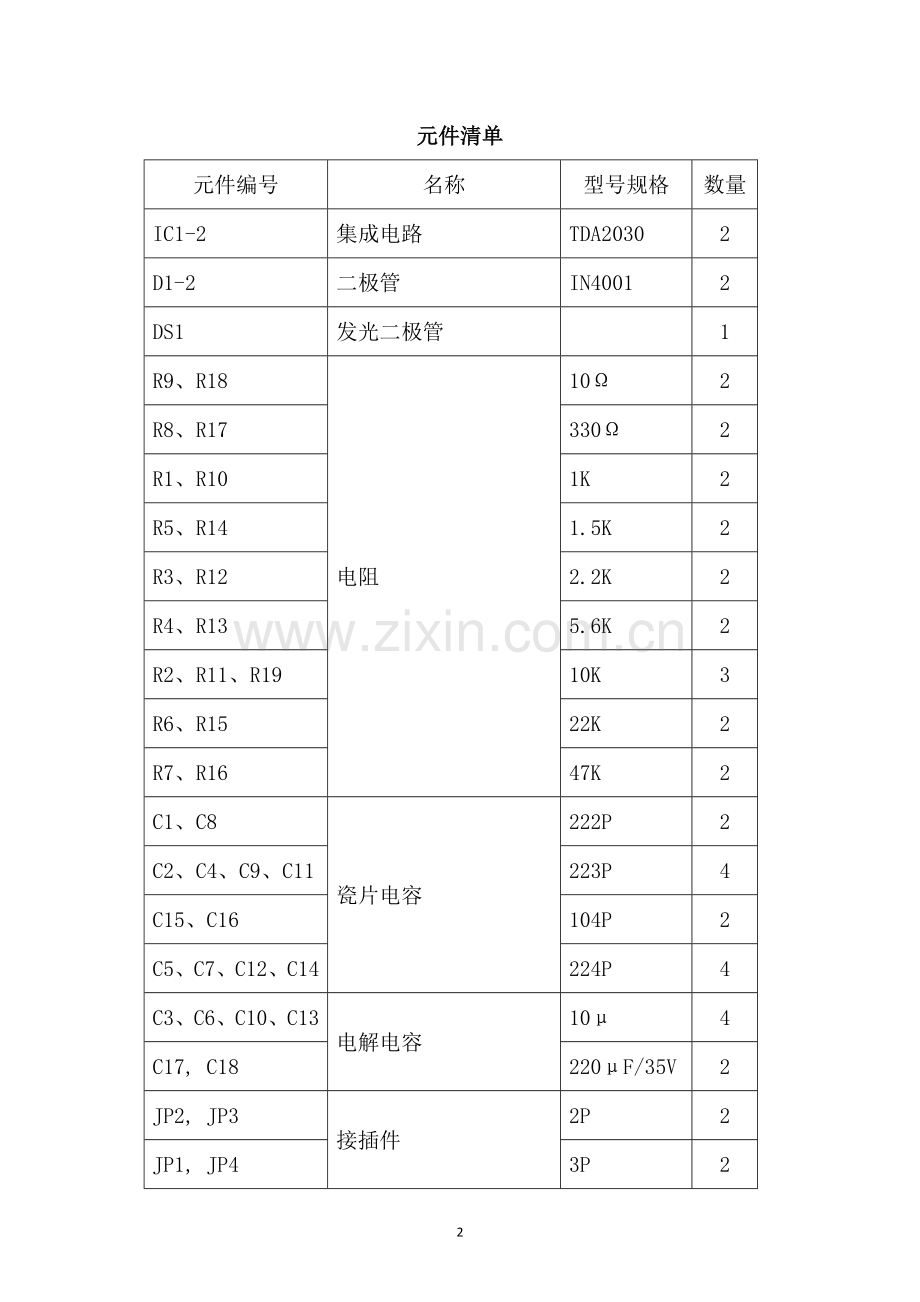

元件清单
元件编号
名称
型号规格
数量

IC1-2
集成电路
TDA2030
2

D1-2
二极管
IN4001
2

DS1
发光二极管

1

R9、R18
电阻
10Ω
2

R8、R17
330Ω
2

R1、R10
1K
2

R5、R14
1.5K
2

R3、R12
2.2K
2

R4、R13
5.6K
2

R2、R11、R19
10K
3

R6、R15
22K
2

R7、R16
47K
2

C1、C8
瓷片电容
222P
2

C2、C4、C9、C11
223P
4

C15、C16
104P
2

C5、C7、C12、C14
224P
4

C3、C6、C10、C13
电解电容
10μ
4

C17, C18
220μF/35V
2

JP2, JP3
接插件
2P
2

JP1, JP4
3P
2

RP1
双联电位器
50K
1

RP2, RP3
100K
2

SW
自锁按钮开关
2×2
1

IC散热片

2

IC与散热片固定螺丝
M3×5
2

电路板支承螺丝、螺母
M3×15
4

一、 PCB图设计绘制
PCB制板采用热传递复印、三氯化铁腐蚀制作工艺。元器件安装采用手工焊接工艺。根据制作工艺、元器件的封装，对PCB图设计绘制过程中注意要点。
1. 布线宽度应≥0.5mm。线尽量宽，特别是电源和地线。防止在制作过程中出现断线。
2. 元件RP1~RP3、SW、C17~18、IC1~2、接插件JP1~JP4引脚孔径为1mm；螺丝安装孔径为3mm；其余元件孔径为0.8mm。
3. 焊盘的直径应≥2倍过孔直径。如位置所限可采用椭圆等形状焊盘。
4. 为增强焊盘可靠性，加泪滴。
5. 加敷铜。
二、 检查、测试
焊接安装完成后，在通电前应认真检查元器件是否正确。注意二极管、电解电容的极性，接反极易造成元件损坏。
1. 通电前应先调好稳压电源为+15V和-15V(用万用表检测电压是否准确)。功放输出端接上假负载，电位器调到最小，电源开关SW处于断开位置。接上电源，做好观察电流表的准备。
2. 按下电源开关SW，静态电流约0.07A+0.07A(70 mA+70mA)。过大应断开电源，检查电路错误。
3. 在信号输入端加上1KHz/0.01VPP 的正弦波信号(示波器检测信号发生器输出是否正确)，用示波器测试输出信号。调整电位器，如波形不失真，幅度有放大，表示功放电路工作基本正常。
三、 仪器使用
1. SS1792G可跟踪直流稳压电源

正/负对称电源工作方式：
将跟踪TRACE/独立INDEP工作方式选择开关置于跟踪位置，将主路负接线端子与从路正接线端子连接，两路预置电流应略大于使用电流。调节CH1电压控制旋钮调整所需的输出电压
+
CH1
-
稳压电源

+
CH2
-
+15V

功
0
放

-15V

2. TFG1005 DDS函数信号发生器

设置：
选择输出端(A路或B路) 功能 数值(数字健) 单位
Shift 上功能健
测试连接示意图
L. in
R. in
R. out

+
CH1
-
稳压电源

+
CH2
-
+15V JP1

功 JP3
0
放 JP2

-15V
函数信号发生器
输出A 输出B

CH1
示波器
CH2

L. out
负载

负载

6
