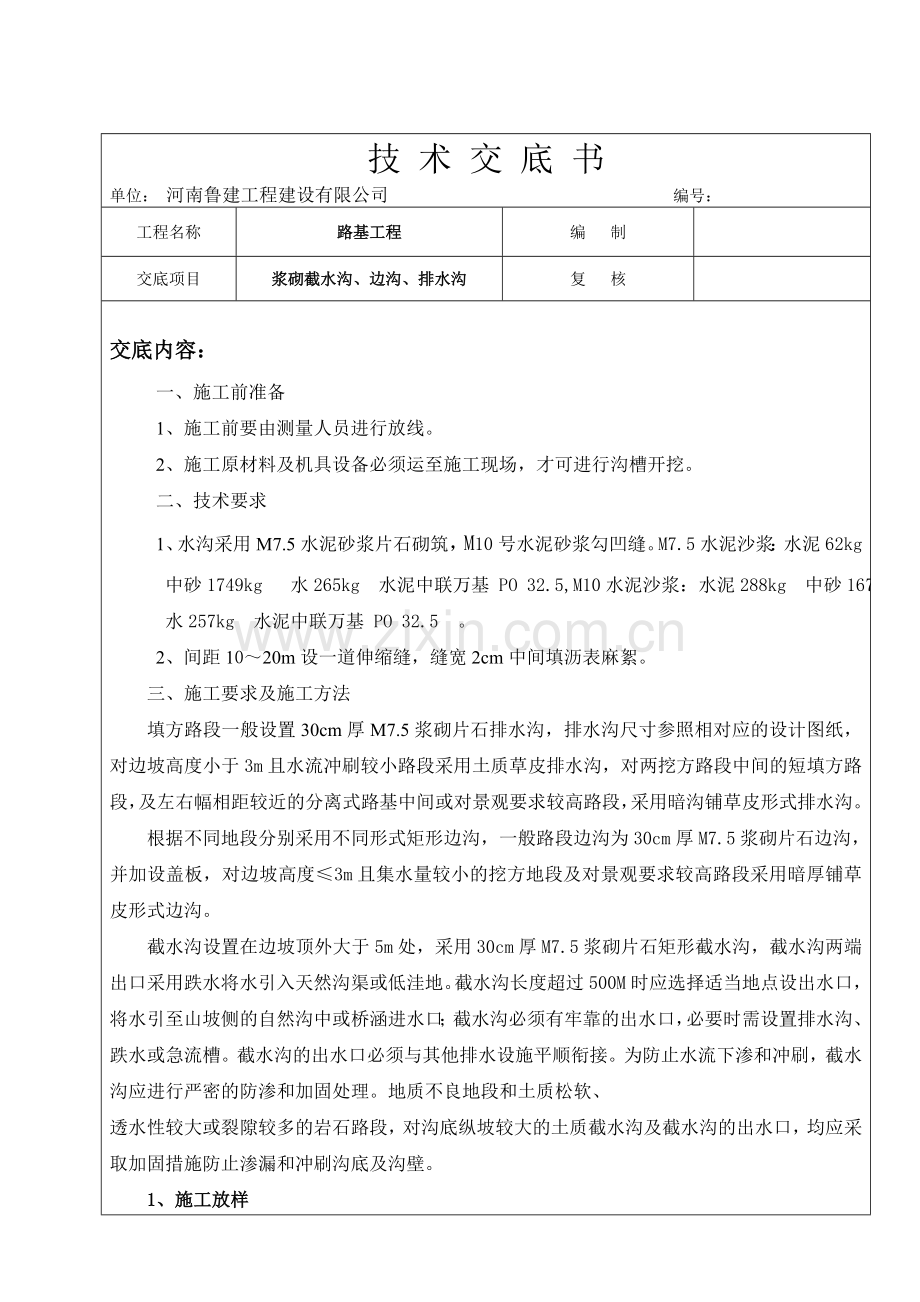

技 术 交 底 书
单位： 河南鲁建工程建设有限公司 编号：
工程名称
路基工程
编 制

交底项目
浆砌截水沟、边沟、排水沟
复 核

交底内容：
一、施工前准备
1、施工前要由测量人员进行放线。
2、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。
二、技术要求
1、水沟采用M7.5水泥砂浆片石砌筑，M10号水泥砂浆勾凹缝。M7.5水泥沙浆：水泥62kg 中砂1749kg 水265kg 水泥中联万基 PO 32.5,M10水泥沙浆：水泥288kg 中砂1670kg 水257kg 水泥中联万基 PO 32.5 。
2、间距10～20m设一道伸缩缝，缝宽2cm中间填沥表麻絮。
三、施工要求及施工方法
填方路段一般设置30cm厚M7.5浆砌片石排水沟，排水沟尺寸参照相对应的设计图纸，对边坡高度小于3m且水流冲刷较小路段采用土质草皮排水沟，对两挖方路段中间的短填方路段，及左右幅相距较近的分离式路基中间或对景观要求较高路段，采用暗沟铺草皮形式排水沟。
根据不同地段分别采用不同形式矩形边沟，一般路段边沟为30cm厚M7.5浆砌片石边沟，并加设盖板，对边坡高度≤3m且集水量较小的挖方地段及对景观要求较高路段采用暗厚铺草皮形式边沟。
截水沟设置在边坡顶外大于5m处，采用30cm厚M7.5浆砌片石矩形截水沟，截水沟两端出口采用跌水将水引入天然沟渠或低洼地。截水沟长度超过500M时应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽。截水沟的出水口必须与其他排水设施平顺衔接。为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。地质不良地段和土质松软、
透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取加固措施防止渗漏和冲刷沟底及沟壁。
1、施工放样
排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2、施工方法
（1）、沟槽开挖
护坡道碾压以后，放好边沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。沟槽开挖、机械开挖根据土质情况和季节，土质坚硬无须放坡，挖直壁沟槽，土质松软须放坡。放坡根据土质松软程度，按放坡规定计算开挖宽度，放样经监理验线认可开挖，开挖后视沟壁情况检验放坡系数是否适宜，及时调整坡度，保证安全，沟槽挖出，检验沟槽底
承载力，试验符合设计要求经监理认可放基础线砌筑。
（2）、片石砌筑
沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
3、材料要求
（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
4、沟体片石砌筑
水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。
5、沉降缝的设置
根据施工段长度以20m-50m分段砌筑并以10m~15m设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充。
6、勾缝及养生
勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5，砌体勾缝嵌入砌缝20mm深，缝槽
深度不足时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7~14d。养护期间避免外力碰撞、振动或承重。
7、检测
（1）、原材料检验
材料进场前，要提供片石、砂、水泥，样品报送监理、实验室，检验合格后才能进场，材料进场后要经监理现场检验合格才能使用。
（2）、砌筑砂浆要按实验室提供配合比搅拌采用搅拌机拌和，按要求做好试块，送实验室检测。
（3）、边沟检测
边沟砌石完成一段后，要按边沟检测评定标准进行线位、高程、平整度、断面尺寸、铺砌厚度等按要求检测评定，不符合要求，坚决返工。总之施工过程中，坚决保证质量，精益求精。
四、 质量要求
1、砌体砂浆配合比准确，砌缝内砂浆均匀饱满、勾缝密实。
2、浆砌片石、灰砂砖质量、规格尺寸符合设计要求。
3、基础缩缝与墙体缩缝对齐。
4、砌体抹面平整、压光、直顺、不得有裂缝、空鼓现象。
5、水泥砂浆强度评定
评定水泥砂浆的强度，应以标准养生28d的试件为准。试件为边长70.7mm的立方体。试件6个为1组，制取组数应符合下列规定：
1）不同强度等级及不同配合比的水泥砂浆应分别制取试件，试件应随机制取，不得挑选。
2）重要及主体砌筑物，每工作班制取2组。
3）一般及次要砌筑物，每工作班制取1组。
浆砌排水沟实测项目
项次
检查项目
规定值或允许误差
检查方法和频率
1
砂浆强度
在合格标准内
按附录F检查
2
轴线偏位
50
经纬仪测量或尺量：每200m测5处
3
沟底高程
±15
水准仪：每200m测5处
4
墙面直顺度
30或符合设计要求
20m拉线、坡度尺：每200m测2处
5
断面尺寸
±30
尺量：每200m测2处
6
铺砌厚度
不小于设计
尺量：每200m测2处
7
基础垫层宽、厚度
不小于设计
尺量：每200m测2处
对经破检浆砌片石厚度达不到设计厚度时及砂浆强度、砂浆不饱满出现空洞的，
进行返工处理。
五、 质量保证
（1）在沟槽开挖前，要严格控制好排水明沟顶面标高，认真对测量成果进行反复验算，并要求进行多次复测，误差要符合设计规范的精度要求。
（2）在沟槽开挖后应立即将遗留的垃圾清扫干净，并派专人负责跟踪检查。
（3）在砼垫层时为保证垫层的整体性，控制流水坡度的控制，防止出现倒流或积水现象影响排水功能，要做到截水沟（顶线、腰线和脚线）直顺。而且要求控制好放线的垂直度。
（4）截水沟底板完成后，将截水沟中线恢复，放出沟侧墙边线，采用砖进行砌筑。
（5）严格控制好砂浆抹面的塌落度，控制好浇砼的时间。认真做好每车砂浆的塌落度试验。不符合要求的砂浆要坚决退回搅拌站。
（6）在砂浆抹面后，要注意养护。在养护期内一定要使截水沟保持湿润。
（7）在砂浆抹面后，排水沟应在砼强度能保证其表面及棱角不致因格栅而受损坏时方才可盖格栅。
（8）施工前，相关施工技术人员必须结合实际地形情况认真检查边沟设计数据，严格控制排水沟、边沟顶面C15砼抹面高程，确保排水系统整体美观，线形平顺。
六、安全及环保要求
1、 砌筑时坡面上禁止堆放过多的片石，要随砌随向上搬运，防止滑落。
2、 对未用完的砂浆及施工用的垃圾等要收集好集中堆放，禁止施工场地乱扔乱放。
七、 工作程序
原材料报验

试验室
配合比开具

工程部测量班
施工放样报验

送试验室
现场试件制作

安全环保部、质检部

现场验收及中间过程检验控制

工程交验计量
试验室、工程部、质检部、合同部
